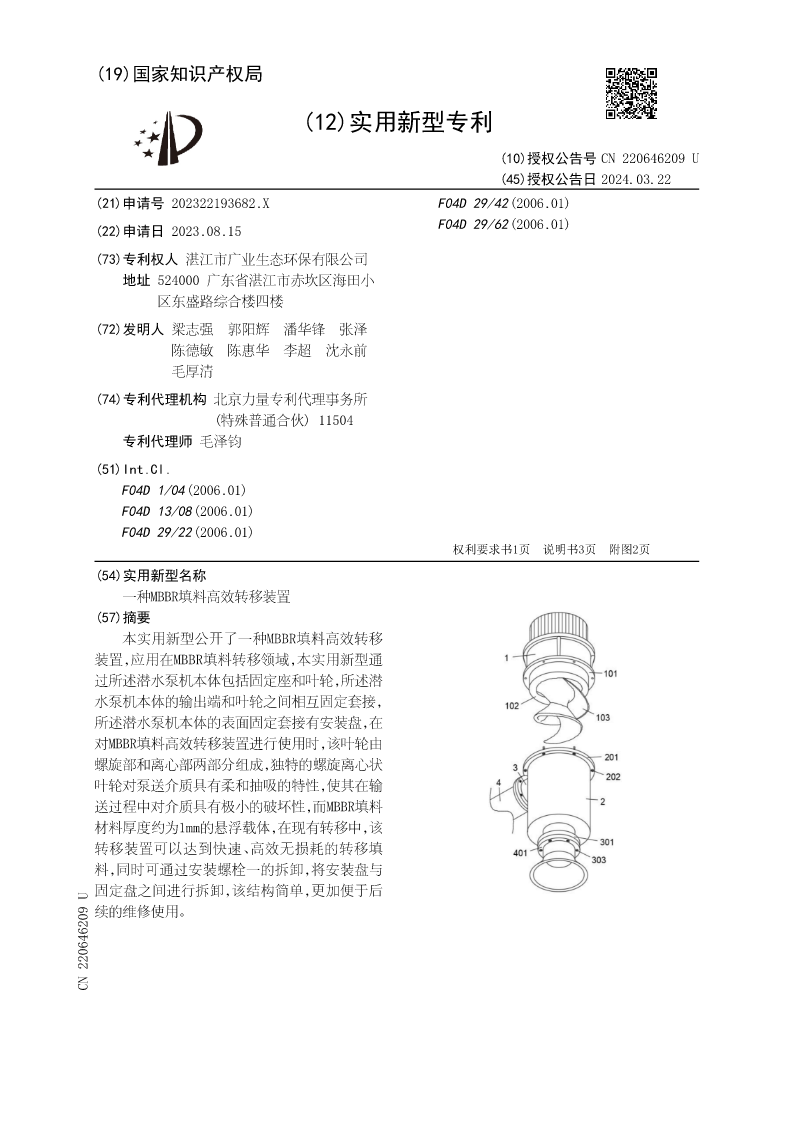

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN220646209U
(45)授权公告日2024.03.22
(21)申请号202322193682.XF04D29/42(2006.01)
(22)申请日2023.08.15F04D29/62(2006.01)

(73)专利权人湛江市广业生态环保有限公司
地址524000广东省湛江市赤坎区海田小
区东盛路综合楼四楼
(72)发明人梁志强郭阳辉潘华锋张泽
陈德敏陈惠华李超沈永前
毛厚清
(74)专利代理机构北京力量专利代理事务所
(特殊普通合伙)11504
专利代理师毛泽钧
(51)Int.Cl.
F04D1/04(2006.01)
F04D13/08(2006.01)
F04D29/22(2006.01)
权利要求书1页说明书3页附图2页
(54)实用新型名称
一种MBBR填料高效转移装置
(57)摘要
本实用新型公开了一种MBBR填料高效转移
装置,应用在MBBR填料转移领域,本实用新型通
过所述潜水泵机本体包括固定座和叶轮,所述潜
水泵机本体的输出端和叶轮之间相互固定套接,
所述潜水泵机本体的表面固定套接有安装盘,在
对MBBR填料高效转移装置进行使用时,该叶轮由
螺旋部和离心部两部分组成,独特的螺旋离心状
叶轮对泵送介质具有柔和抽吸的特性,使其在输
送过程中对介质具有极小的破坏性,而MBBR填料
材料厚度约为1mm的悬浮载体,在现有转移中,该
转移装置可以达到快速、高效无损耗的转移填
料,同时可通过安装螺栓一的拆卸,将安装盘与
固定盘之间进行拆卸,该结构简单,更加便于后
续的维修使用。
CN220646209U

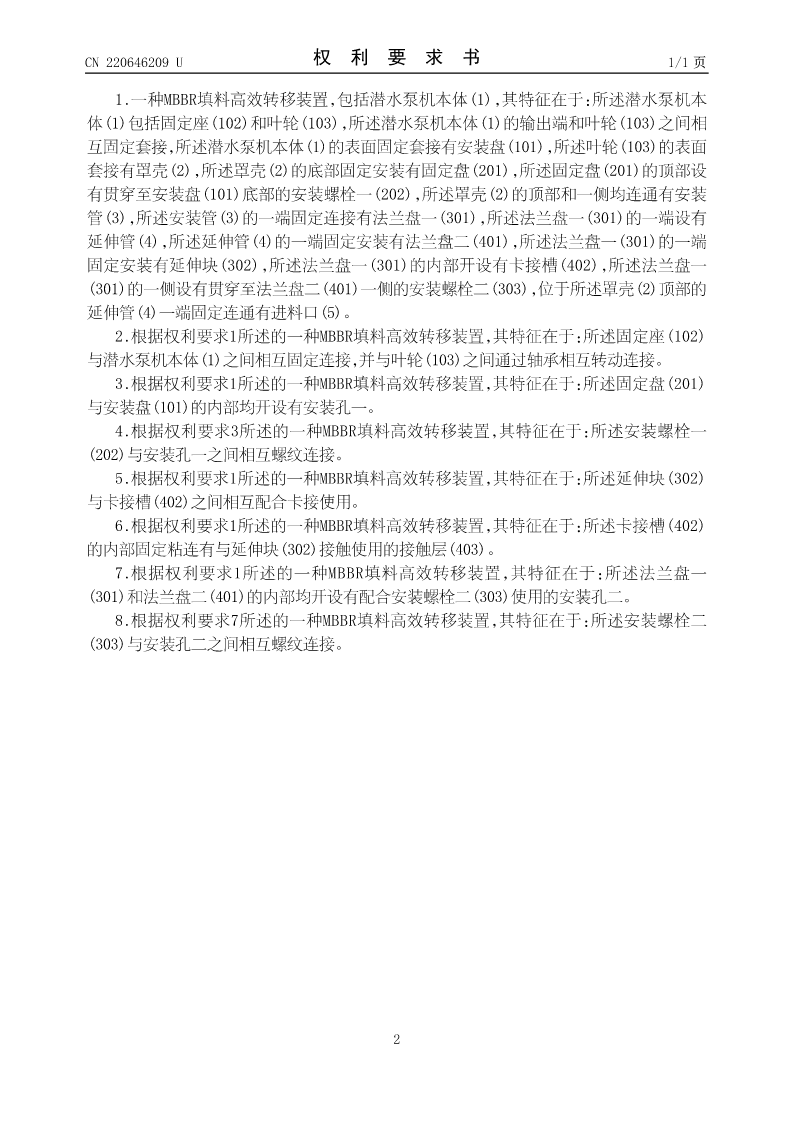

CN220646209U权利要求书1/1页

1.一种MBBR填料高效转移装置,包括潜水泵机本体(1),其特征在于:所述潜水泵机本
体(1)包括固定座(102)和叶轮(103),所述潜水泵机本体(1)的输出端和叶轮(103)之间相
互固定套接,所述潜水泵机本体(1)的表面固定套接有安装盘(101),所述叶轮(103)的表面
套接有罩壳(2),所述罩壳(2)的底部固定安装有固定盘(201),所述固定盘(201)的顶部设
有贯穿至安装盘(101)底部的安装螺栓一(202),所述罩壳(2)的顶部和一侧均连通有安装
管(3),所述安装管(3)的一端固定连接有法兰盘一(301),所述法兰盘一(301)的一端设有
延伸管(4),所述延伸管(4)的一端固定安装有法兰盘二(401),所述法兰盘一(301)的一端
固定安装有延伸块(302),所述法兰盘一(301)的内部开设有卡接槽(402),所述法兰盘一
(301)的一侧设有贯穿至法兰盘二(401)一侧的安装螺栓二(303),位于所述罩壳(2)顶部的
延伸管(4)一端固定连通有进料口(5)。
2.根据权利要求1所述的一种MBBR填料高效转移装置,其特征在于:所述固定座(102)
与潜水泵机本体(1)之间相互固定连接,并与叶轮(103)之间通过轴承相互转动连接。
3.根据权利要求1所述的一种MBBR填料高效转移装置,其特征在于:所述固定盘(201)
与安装盘(101)的内部均开设有安装孔一。
4.根据权利要求3所述的一种MBBR填料高效转移装置,其特征在于:所述安装螺栓一
(202)与安装孔一之间相互螺纹连接。
5.根据权利要求1所述的一种MBBR填料高效转移装置,其特征在于:所述延伸块(302)
与卡接槽(402)之间相互配合卡接使用。
6.根据权利要求1所述的一种MBBR填料高效转移装置,其特征在于:所述卡接槽(402)
的内部固定粘连有与延伸块(302)接触使用的接触层(403)。
7.根据权利要求1所述的一种MBBR填料高效转移装置,其特征在于:所述法兰盘一
(301)和法兰盘二(401)的内部均开设有配合安装螺栓二(303)使用的安装孔二。
8.根据权利要求7所述的一种MBBR填料高效转移装置,其特征在于:所述安装螺栓二
(303)与安装孔二之间相互螺纹连接。


2

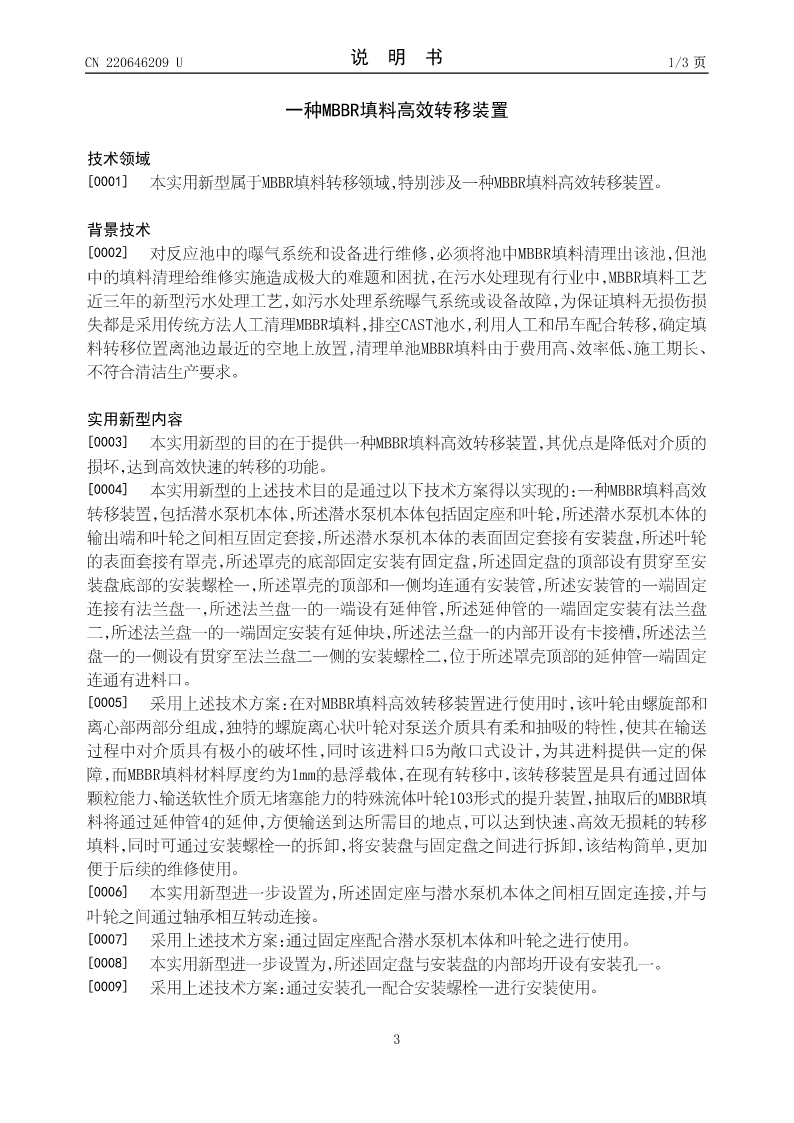

CN220646209U说明书1/3页

一种MBBR填料高效转移装置

技术领域
[0001]本实用新型属于MBBR填料转移领域,特别涉及一种MBBR填料高效转移装置。

背景技术
[0002]对反应池中的曝气系统和设备进行维修,必须将池中MBBR填料清理出该池,但池
中的填料清理给维修实施造成极大的难题和困扰,在污水处理现有行业中,MBBR填料工艺
近三年的新型污水处理工艺,如污水处理系统曝气系统或设备故障,为保证填料无损伤损
失都是采用传统方法人工清理MBBR填料,排空CAST池水,利用人工和吊车配合转移,确定填
料转移位置离池边最近的空地上放置,清理单池MBBR填料由于费用高、效率低、施工期长、
不符合清洁生产要求。
