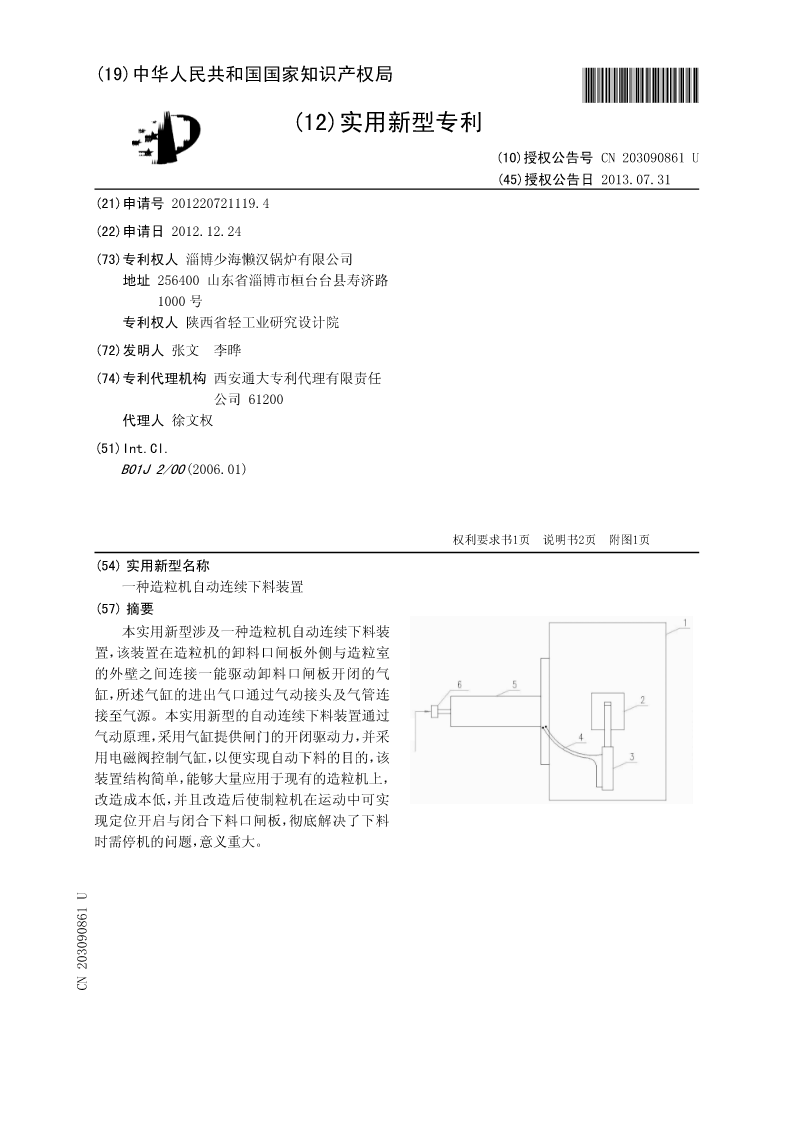

(19)中华人民共和国国家知识产权局*CN203090861U*
(12)实用新型专利

(10)授权公告号(10)授权公告号CCNN220309086103090861U
(45)授权公告日2013.07.31
(21)申请号201220721119.4
(22)申请日2012.12.24
(73)专利权人淄博少海懒汉锅炉有限公司
地址256400山东省淄博市桓台台县寿济路
1000号
专利权人陕西省轻工业研究设计院
(72)发明人张文李晔
(74)专利代理机构西安通大专利代理有限责任
公司61200
代理人徐文权
(51)Int.Cl.
B01J2/00(2006.01)


权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页
(54)实用新型名称
一种造粒机自动连续下料装置
(57)摘要
本实用新型涉及一种造粒机自动连续下料装
置,该装置在造粒机的卸料口闸板外侧与造粒室
的外壁之间连接一能驱动卸料口闸板开闭的气
缸,所述气缸的进出气口通过气动接头及气管连
接至气源。本实用新型的自动连续下料装置通过
气动原理,采用气缸提供闸门的开闭驱动力,并采
用电磁阀控制气缸,以便实现自动下料的目的,该
装置结构简单,能够大量应用于现有的造粒机上,
改造成本低,并且改造后使制粒机在运动中可实
现定位开启与闭合下料口闸板,彻底解决了下料
时需停机的问题,意义重大。
CN203090861U
CN2039861U

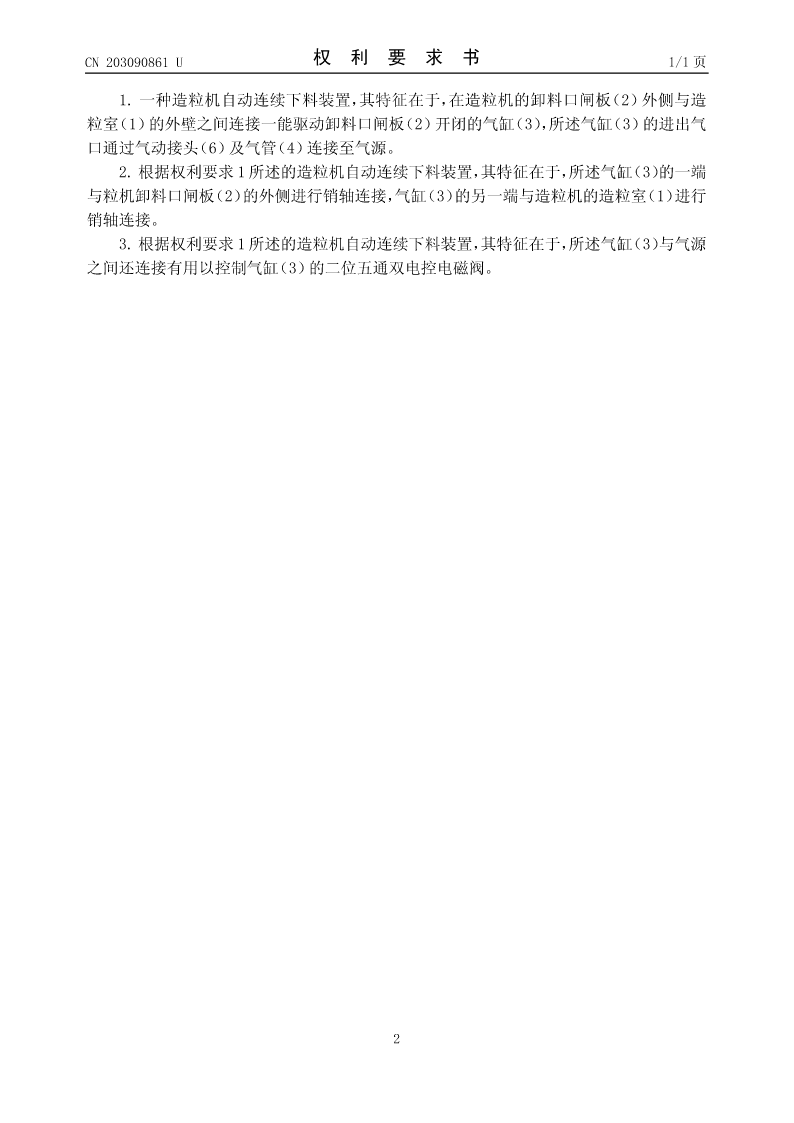

CN203090861U权利要求书1/1页

1.一种造粒机自动连续下料装置,其特征在于,在造粒机的卸料口闸板(2)外侧与造
粒室(1)的外壁之间连接一能驱动卸料口闸板(2)开闭的气缸(3),所述气缸(3)的进出气
口通过气动接头(6)及气管(4)连接至气源。
2.根据权利要求1所述的造粒机自动连续下料装置,其特征在于,所述气缸(3)的一端
与粒机卸料口闸板(2)的外侧进行销轴连接,气缸(3)的另一端与造粒机的造粒室(1)进行
销轴连接。
3.根据权利要求1所述的造粒机自动连续下料装置,其特征在于,所述气缸(3)与气源
之间还连接有用以控制气缸(3)的二位五通双电控电磁阀。


2

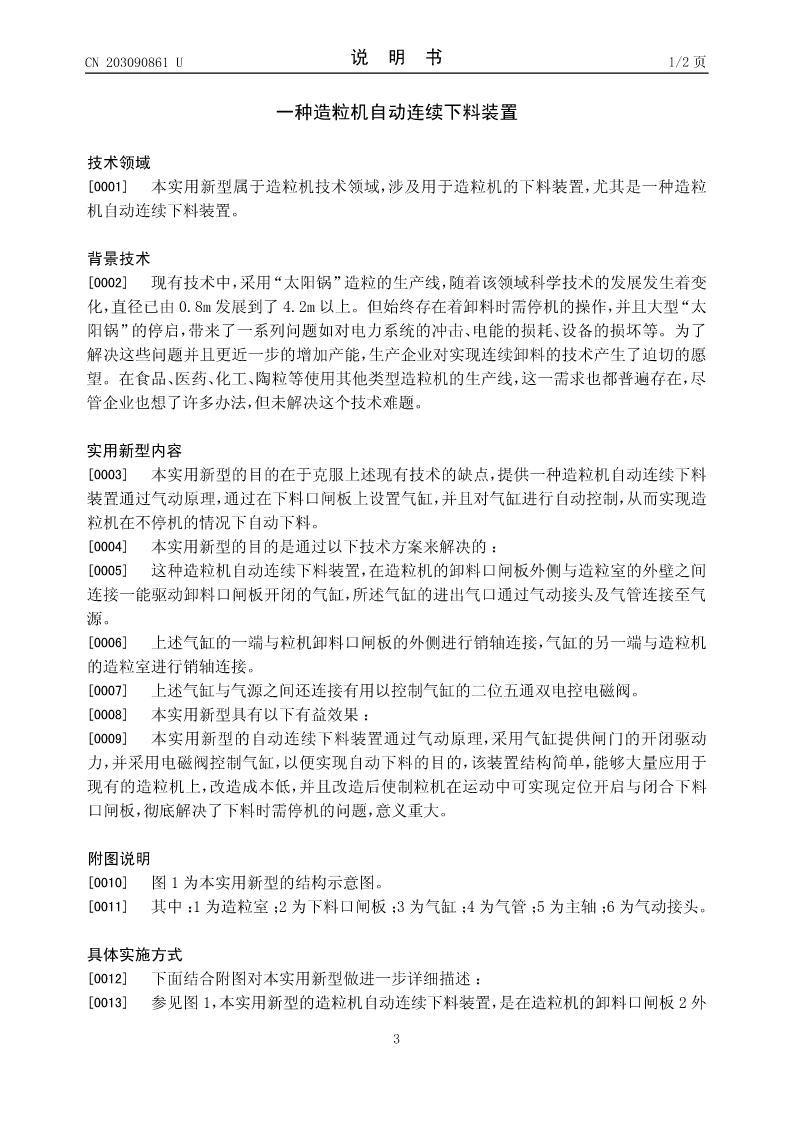

CN203090861U说明书1/2页

一种造粒机自动连续下料装置

技术领域
[0001]本实用新型属于造粒机技术领域,涉及用于造粒机的下料装置,尤其是一种造粒
机自动连续下料装置。

背景技术
[0002]现有技术中,采用“太阳锅”造粒的生产线,随着该领域科学技术的发展发生着变
化,直径已由0.8m发展到了4.2m以上。但始终存在着卸料时需停机的操作,并且大型“太
阳锅”的停启,带来了一系列问题如对电力系统的冲击、电能的损耗、设备的损坏等。为了
解决这些问题并且更近一步的增加产能,生产企业对实现连续卸料的技术产生了迫切的愿
望。在食品、医药、化工、陶粒等使用其他类型造粒机的生产线,这一需求也都普遍存在,尽
管企业也想了许多办法,但未解决这个技术难题。

实用新型内容
[0003]本实用新型的目的在于克服上述现有技术的缺点,提供一种造粒机自动连续下料
装置通过气动原理,通过在下料口闸板上设置气缸,并且对气缸进行自动控制,从而实现造
粒机在不停机的情况下自动下料。
[0004]本实用新型的目的是通过以下技术方案来解决的:
[0005]这种造粒机自动连续下料装置,在造粒机的卸料口闸板外侧与造粒室的外壁之间
连接一能驱动卸料口闸板开闭的气缸,所述气缸的进出气口通过气动接头及气管连接至气
源。
[0006]上述气缸的一端与粒机卸料口闸板的外侧进行销轴连接,气缸的另一端与造粒机
的造粒室进行销轴连接。
[0007]上述气缸与气源之间还连接有用以控制气缸的二位五通双电控电磁阀。
[0008]本实用新型具有以下有益效果:
[0009]本实用新型的自动连续下料装置通过气动原理,采用气缸提供闸门的开闭驱动
力,并采用电磁阀控制气缸,以便实现自动下料的目的,该装置结构简单,能够大量应用于
现有的造粒机上,改造成本低,并且改造后使制粒机在运动中可实现定位开启与闭合下料
口闸板,彻底解决了下料时需停机的问题,意义重大。

附图说明

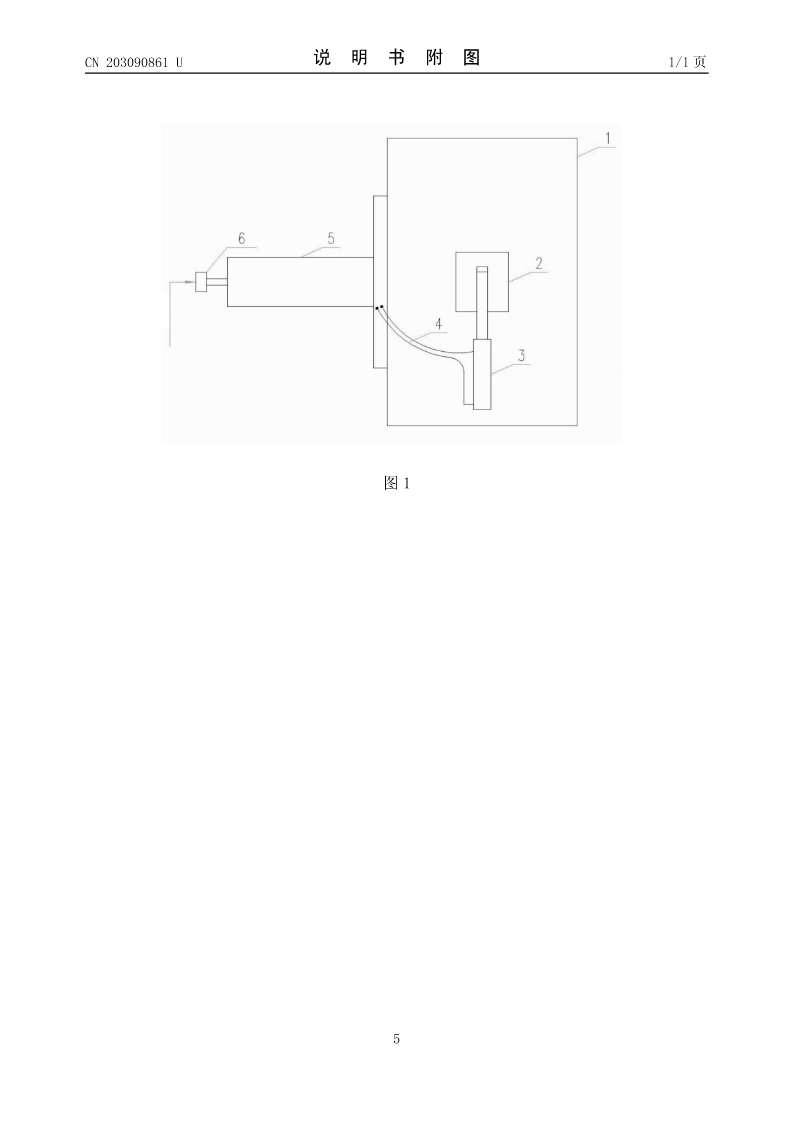

[0010]图1为本实用新型的结构示意图。
[0011]其中:1为造粒室;2为下料口闸板;3为气缸;4为气管;5为主轴;6为气动接头。

具体实施方式
[0012]下面结合附图对本实用新型做进一步详细描述:
[0013]参见图1,本实用新型的造粒机自动连续下料装置,是在造粒机的卸料口闸板2外

3

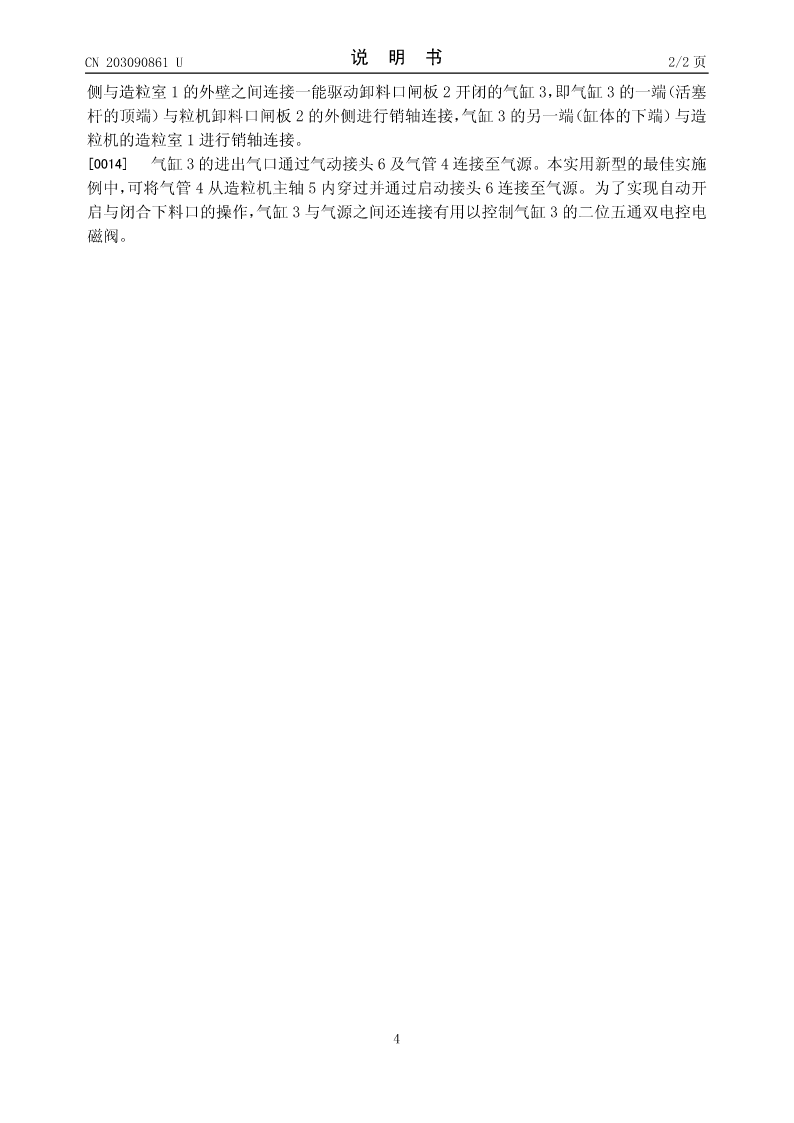

CN203090861U说明书2/2页
侧与造粒室1的外壁之间连接一能驱动卸料口闸板2开闭的气缸3,即气缸3的一端(活塞
杆的顶端)与粒机卸料口闸板2的外侧进行销轴连接,气缸3的另一端(缸体的下端)与造
粒机的造粒室1进行销轴连接
