2015108872934一种制备合成云母的方法及所制备的合成云母和应用.pdf

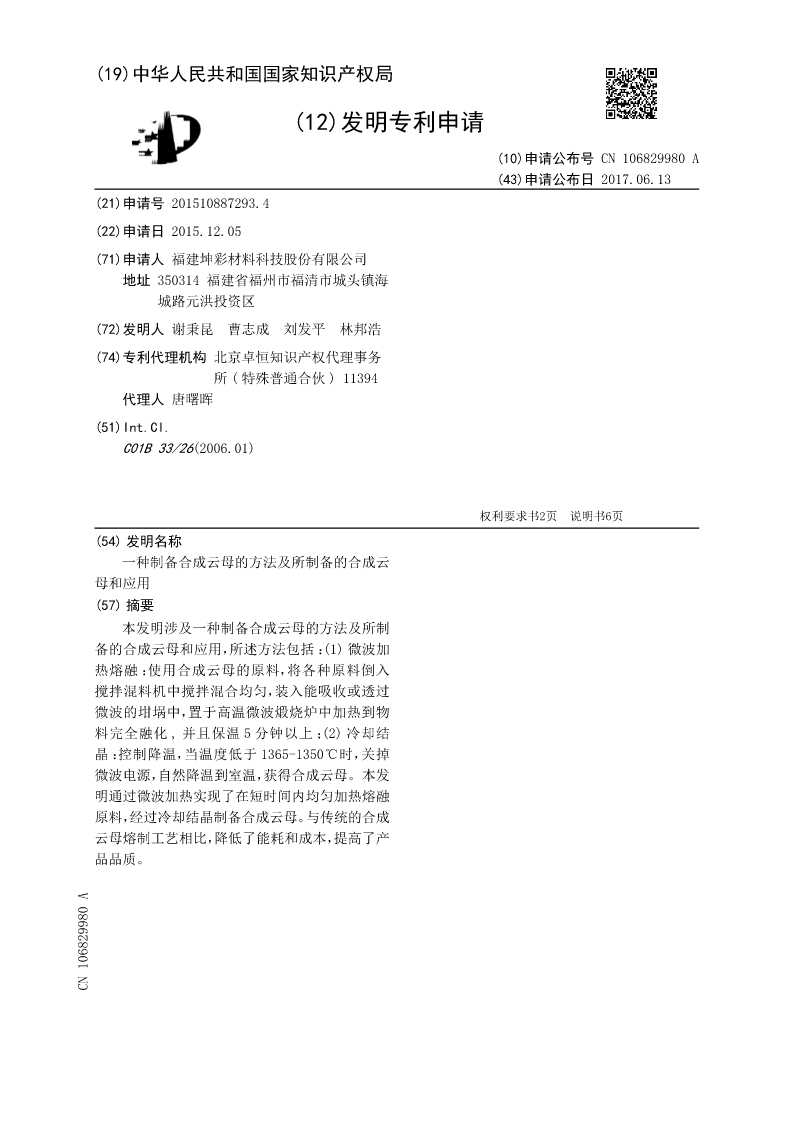

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN106829980A
(43)申请公布日2017.06.13
(21)申请号201510887293.4
(22)申请日2015.12.05
(71)申请人福建坤彩材料科技股份有限公司
地址350314福建省福州市福清市城头镇海
城路元洪投资区

(72)发明人谢秉昆曹志成刘发平林邦浩
(74)专利代理机构北京卓恒知识产权代理事务
所(特殊普通合伙)11394
代理人唐曙晖
(51)Int.Cl.
C01B33/26(2006.01)

权利要求书2页说明书6页
(54)发明名称
一种制备合成云母的方法及所制备的合成云
母和应用
(57)摘要
本发明涉及一种制备合成云母的方法及所制
备的合成云母和应用，所述方法包括：(1)微波加
热熔融：使用合成云母的原料，将各种原料倒入
搅拌混料机中搅拌混合均匀，装入能吸收或透过
微波的坩埚中，置于高温微波煅烧炉中加热到物
料完全融化,并且保温5分钟以上；(2)冷却结
晶：控制降温，当温度低于1365-1350℃时，关掉
微波电源，自然降温到室温，获得合成云母。本发
明通过微波加热实现了在短时间内均匀加热熔融
原料，经过冷却结晶制备合成云母。与传统的合成
云母熔制工艺相比，降低了能耗和成本，提高了产
品品质。
CN106829980A

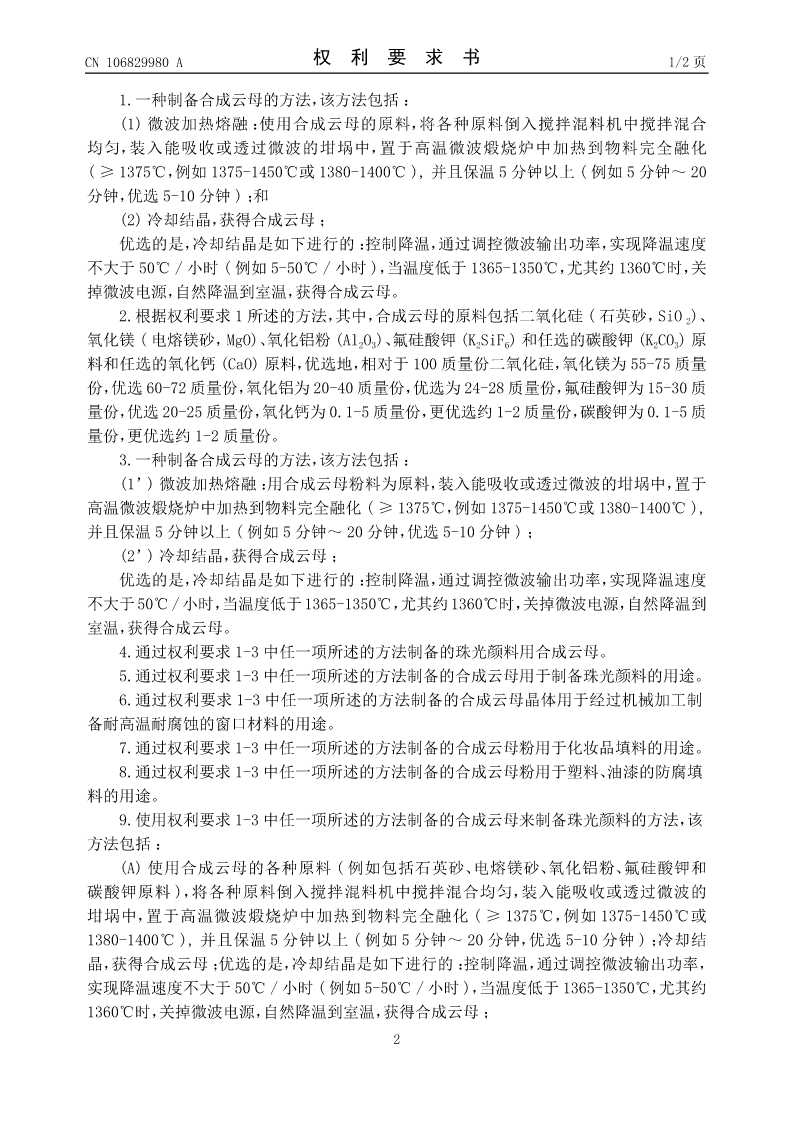

CN106829980A权利要求书1/2页

1.一种制备合成云母的方法，该方法包括：
(1)微波加热熔融：使用合成云母的原料，将各种原料倒入搅拌混料机中搅拌混合
均匀，装入能吸收或透过微波的坩埚中，置于高温微波煅烧炉中加热到物料完全融化
(≥1375℃，例如1375-1450℃或1380-1400℃),并且保温5分钟以上(例如5分钟～20
分钟，优选5-10分钟)；和
(2)冷却结晶，获得合成云母；
优选的是，冷却结晶是如下进行的：控制降温，通过调控微波输出功率，实现降温速度
不大于50℃/小时(例如5-50℃/小时)，当温度低于1365-1350℃，尤其约1360℃时，关
掉微波电源，自然降温到室温，获得合成云母。

2.根据权利要求1所述的方法，其中，合成云母的原料包括二氧化硅(石英砂，SiO2)、

氧化镁(电熔镁砂，MgO)、氧化铝粉(Al2O3)、氟硅酸钾(K2SiF6)和任选的碳酸钾(K2CO3)原
料和任选的氧化钙(CaO)原料，优选地，相对于100质量份二氧化硅，氧化镁为55-75质量
份，优选60-72质量份，氧化铝为20-40质量份，优选为24-28质量份，氟硅酸钾为15-30质
量份，优选20-25质量份，氧化钙为0.1-5质量份，更优选约1-2质量份，碳酸钾为0.1-5质
量份，更优选约1-2质量份。
3.一种制备合成云母的方法，该方法包括：
(1’)微波加热熔融：用合成云母粉料为原料，装入能吸收或透过微波的坩埚中，置于
高温微波煅烧炉中加热到物料完全融化(≥1375℃，例如1375-1450℃或1380-1400℃),
并且保温5分钟以上(例如5分钟～20分钟，优选5-10分钟)；
(2’)冷却结晶，获得合成云母；
优选的是，冷却结晶是如下进行的：控制降温，通过调控微波输出功率，实现降温速度
不大于50℃/小时，当温度低于1365-1350℃，尤其约1360℃时，关掉微波电源，自然降温到
室温，获得合成云母。
4.通过权利要求1-3中任一项所述的方法制备的珠光颜料用合成云母。
5.通过权利要求1-3中任一项所述的方法制备的合成云母用于制备珠光颜料的用途。
6.通过权利要求1-3中任一项所述的方法制备的合成云母晶体用于经过机械加工制
备耐高温耐腐蚀的窗口材料的用途。
7.通过权利要求1-3中任一项所述的方法制备的合成云母粉用于化妆品填料的用途。
8.通过权利要求1-3中任一项所述的方法制备的合成云母粉用于塑料、油漆的防腐填
料的用途。
9.使用权利要求1-3中任一项所述的方法制备的合成云母来制备珠光颜料的方法，该
方法包括：
(A)使用合成云母的各种原料(例如包括石英砂、电熔镁砂、氧化铝粉、氟硅酸钾和
碳酸钾原料)，将各种原料倒入搅拌混料机中搅拌混合均匀，装入能吸收或透过微波的
坩埚中，置于高温微波煅烧炉中加热到物料完全融化(≥1375℃，例如1375-1450℃或
1380-1400℃),并且保温5分钟以上(例如5分钟～20分钟，优选5-10分钟)；冷却结
晶，获得合成云母；优选的是，冷却结晶是如下进行的：控制降温，通过调控微波输出功率，
实现降温速度不大于50℃/小时(例如5-50℃/小时)，当温度低于1365-1350℃，尤其约
1360℃时，关掉微波电源，自然降温到室温，获得合成云母；
2

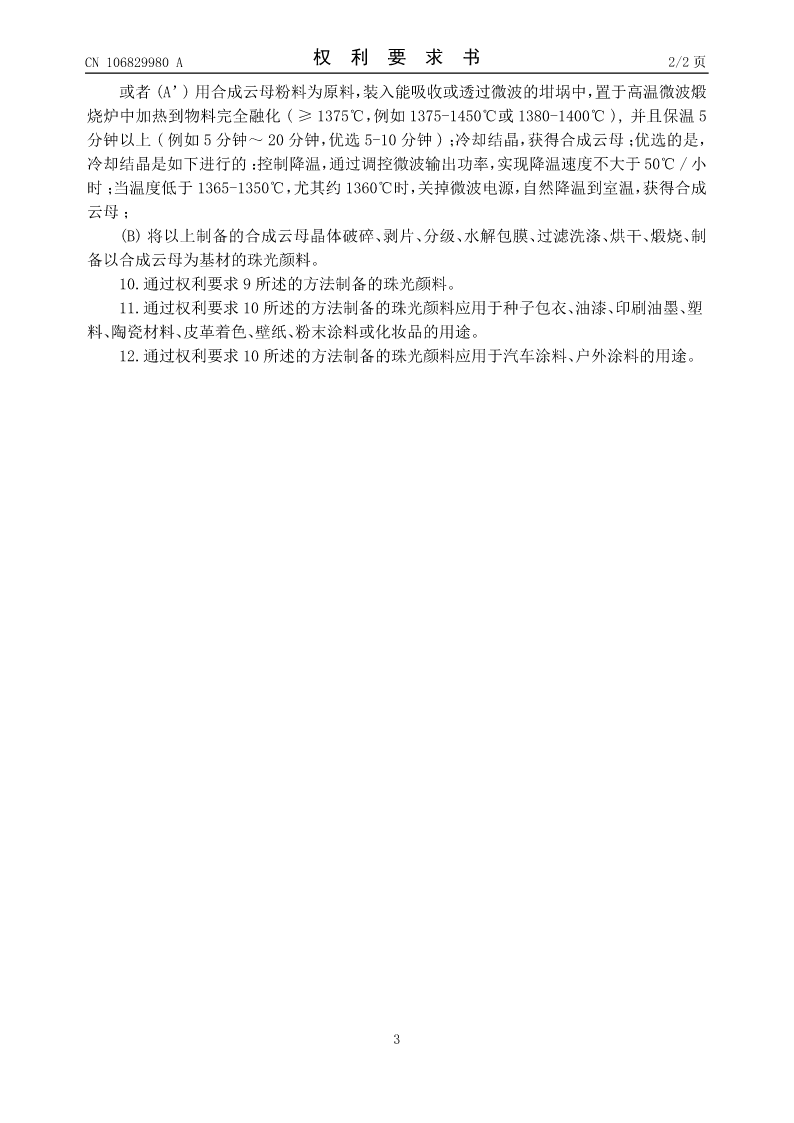

CN106829980A权利要求书2/2页
