2016108037677MMORPG服务器架构.pdf

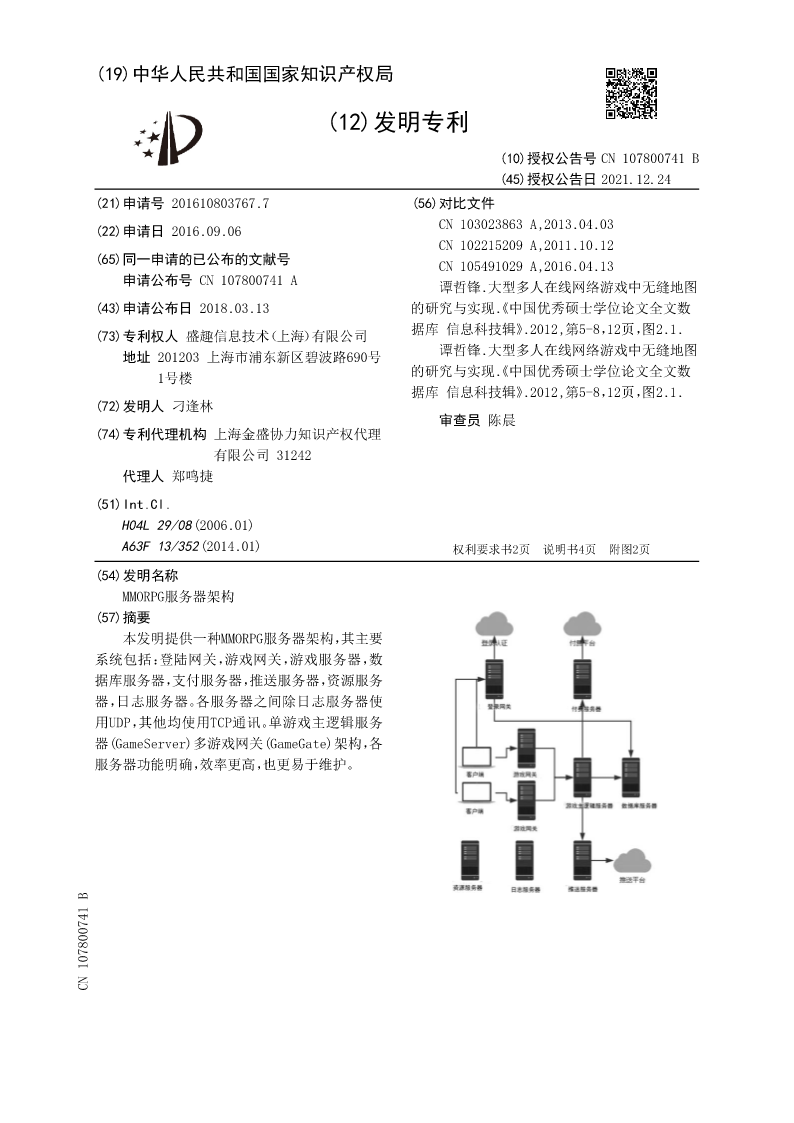

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN107800741B
(45)授权公告日2021.12.24
(21)申请号201610803767.7(56)对比文件
(22)申请日2016.09.06CN103023863A,2013.04.03
CN102215209A,2011.10.12
(65)同一申请的已公布的文献号CN105491029A,2016.04.13
申请公布号CN107800741A谭哲锋.大型多人在线网络游戏中无缝地图
(43)申请公布日2018.03.13的研究与实现《.中国优秀硕士学位论文全文数
(73)专利权人盛趣信息技术（上海）有限公司据库信息科技辑》.2012,第5-8，12页，图2.1.
地址201203上海市浦东新区碧波路690号谭哲锋.大型多人在线网络游戏中无缝地图
1号楼的研究与实现《.中国优秀硕士学位论文全文数
据库信息科技辑》.2012,第5-8，12页，图2.1.
(72)发明人刁逢林
审查员陈晨
(74)专利代理机构上海金盛协力知识产权代理

有限公司31242
代理人郑鸣捷
(51)Int.Cl.
H04L29/08(2006.01)
A63F13/352(2014.01)权利要求书2页说明书4页附图2页
(54)发明名称
MMORPG服务器架构
(57)摘要
本发明提供一种MMORPG服务器架构，其主要
系统包括：登陆网关，游戏网关，游戏服务器，数
据库服务器，支付服务器，推送服务器，资源服务
器，日志服务器。各服务器之间除日志服务器使
用UDP，其他均使用TCP通讯。单游戏主逻辑服务
器(GameServer)多游戏网关(GameGate)架构，各
服务器功能明确，效率更高，也更易于维护。
CN107800741B

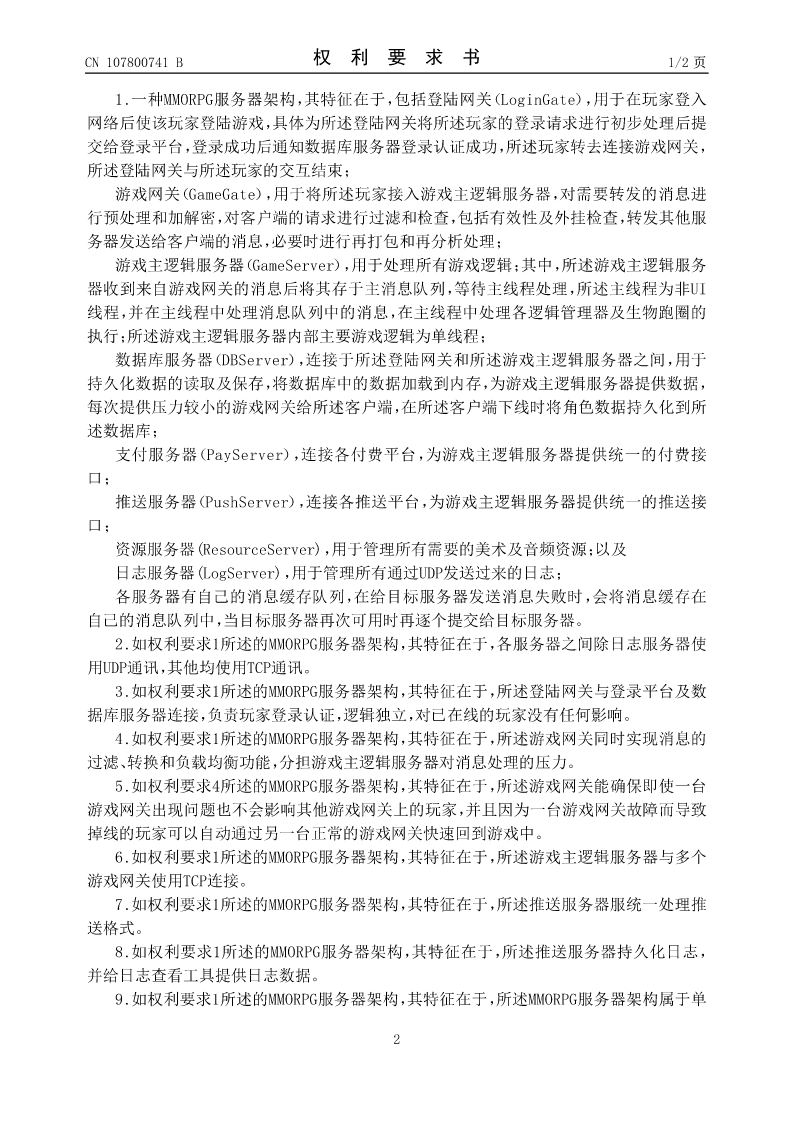

CN107800741B权利要求书1/2页

1.一种MMORPG服务器架构，其特征在于，包括登陆网关（LoginGate），用于在玩家登入
网络后使该玩家登陆游戏，具体为所述登陆网关将所述玩家的登录请求进行初步处理后提
交给登录平台，登录成功后通知数据库服务器登录认证成功，所述玩家转去连接游戏网关，
所述登陆网关与所述玩家的交互结束；
游戏网关（GameGate），用于将所述玩家接入游戏主逻辑服务器，对需要转发的消息进
行预处理和加解密，对客户端的请求进行过滤和检查，包括有效性及外挂检查，转发其他服
务器发送给客户端的消息，必要时进行再打包和再分析处理；
游戏主逻辑服务器（GameServer），用于处理所有游戏逻辑；其中，所述游戏主逻辑服务
器收到来自游戏网关的消息后将其存于主消息队列，等待主线程处理，所述主线程为非UI
线程，并在主线程中处理消息队列中的消息，在主线程中处理各逻辑管理器及生物跑圈的
执行；所述游戏主逻辑服务器内部主要游戏逻辑为单线程；
数据库服务器（DBServer），连接于所述登陆网关和所述游戏主逻辑服务器之间，用于
持久化数据的读取及保存，将数据库中的数据加载到内存，为游戏主逻辑服务器提供数据，
每次提供压力较小的游戏网关给所述客户端，在所述客户端下线时将角色数据持久化到所
述数据库；
支付服务器（PayServer），连接各付费平台，为游戏主逻辑服务器提供统一的付费接
口；
推送服务器（PushServer），连接各推送平台，为游戏主逻辑服务器提供统一的推送接
口；
资源服务器(ResourceServer)，用于管理所有需要的美术及音频资源；以及
日志服务器(LogServer)，用于管理所有通过UDP发送过来的日志；
各服务器有自己的消息缓存队列，在给目标服务器发送消息失败时，会将消息缓存在
自己的消息队列中，当目标服务器再次可用时再逐个提交给目标服务器。
2.如权利要求1所述的MMORPG服务器架构，其特征在于，各服务器之间除日志服务器使
用UDP通讯，其他均使用TCP通讯。
3.如权利要求1所述的MMORPG服务器架构，其特征在于，所述登陆网关与登录平台及数
据库服务器连接，负责玩家登录认证，逻辑独立，对已在线的玩家没有任何影响。
4.如权利要求1所述的MMORPG服务器架构，其特征在于，所述游戏网关同时实现消息的
过滤、转换和负载均衡功能，分担游戏主逻辑服务器对消息处理的压力。
5.如权利要求4所述的MMORPG服务器架构，其特征在于，所述游戏网关能确保即使一台
游戏网关出现问题也不会影响其他游戏网关上的玩家，并且因为一台游戏网关故障而导致
掉线的玩家可以自动通过另一台正常的游戏网关快速回到游戏中。
6.如权利要求1所述的MMORPG服务器架构，其特征在于，所述游戏主逻辑服务器与多个
游戏网关使用TCP连接。
7.如权利要求1所述的MMORPG服务器架构，其特征在于，所述推送服务器
