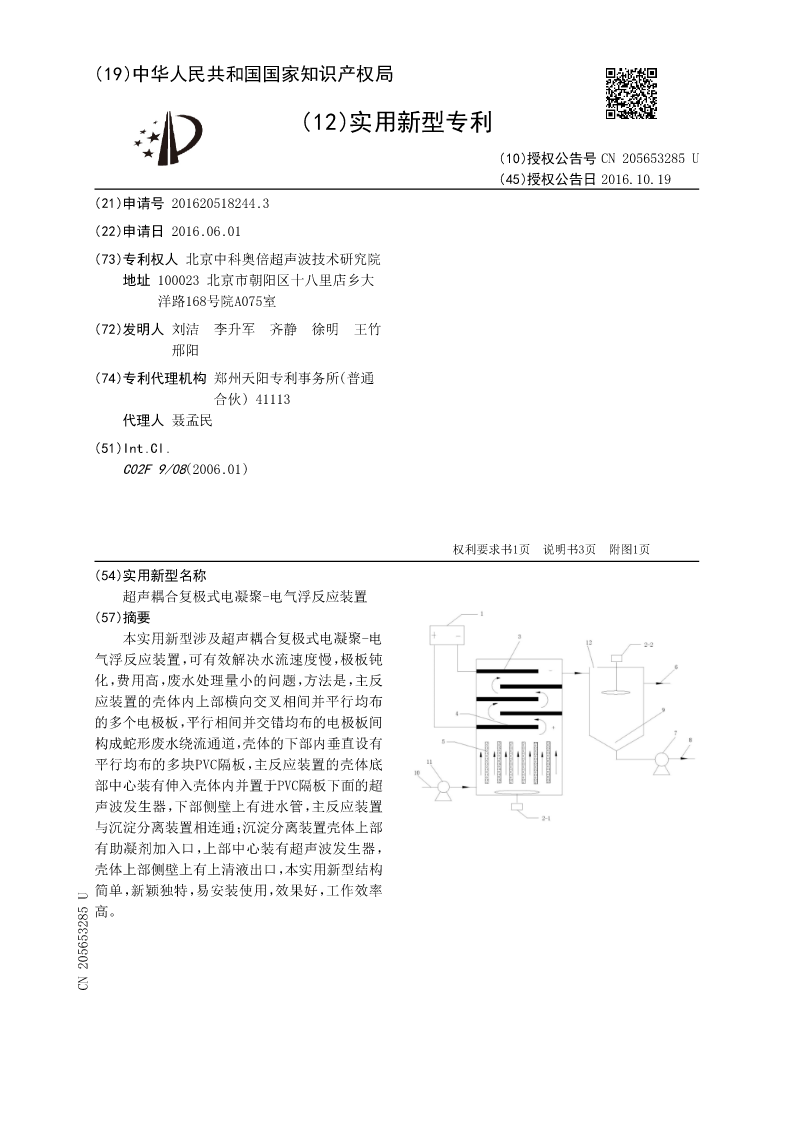

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN205653285U
(45)授权公告日2016.10.19
(21)申请号201620518244.3
(22)申请日2016.06.01
(73)专利权人北京中科奥倍超声波技术研究院
地址100023北京市朝阳区十八里店乡大
洋路168号院A075室
(72)发明人刘洁李升军齐静徐明王竹
邢阳
(74)专利代理机构郑州天阳专利事务所(普通
合伙)41113
代理人聂孟民
(51)Int.Cl.
C02F9/08(2006.01)

权利要求书1页说明书3页附图1页
(54)实用新型名称
超声耦合复极式电凝聚-电气浮反应装置
(57)摘要
本实用新型涉及超声耦合复极式电凝聚-电
气浮反应装置，可有效解决水流速度慢，极板钝
化，费用高，废水处理量小的问题，方法是，主反
应装置的壳体内上部横向交叉相间并平行均布
的多个电极板，平行相间并交错均布的电极板间
构成蛇形废水绕流通道，壳体的下部内垂直设有
平行均布的多块PVC隔板，主反应装置的壳体底
部中心装有伸入壳体内并置于PVC隔板下面的超
声波发生器，下部侧壁上有进水管，主反应装置
与沉淀分离装置相连通；沉淀分离装置壳体上部
有助凝剂加入口，上部中心装有超声波发生器，
壳体上部侧壁上有上清液出口，本实用新型结构
简单，新颖独特，易安装使用，效果好，工作效率
高。
CN205653285U

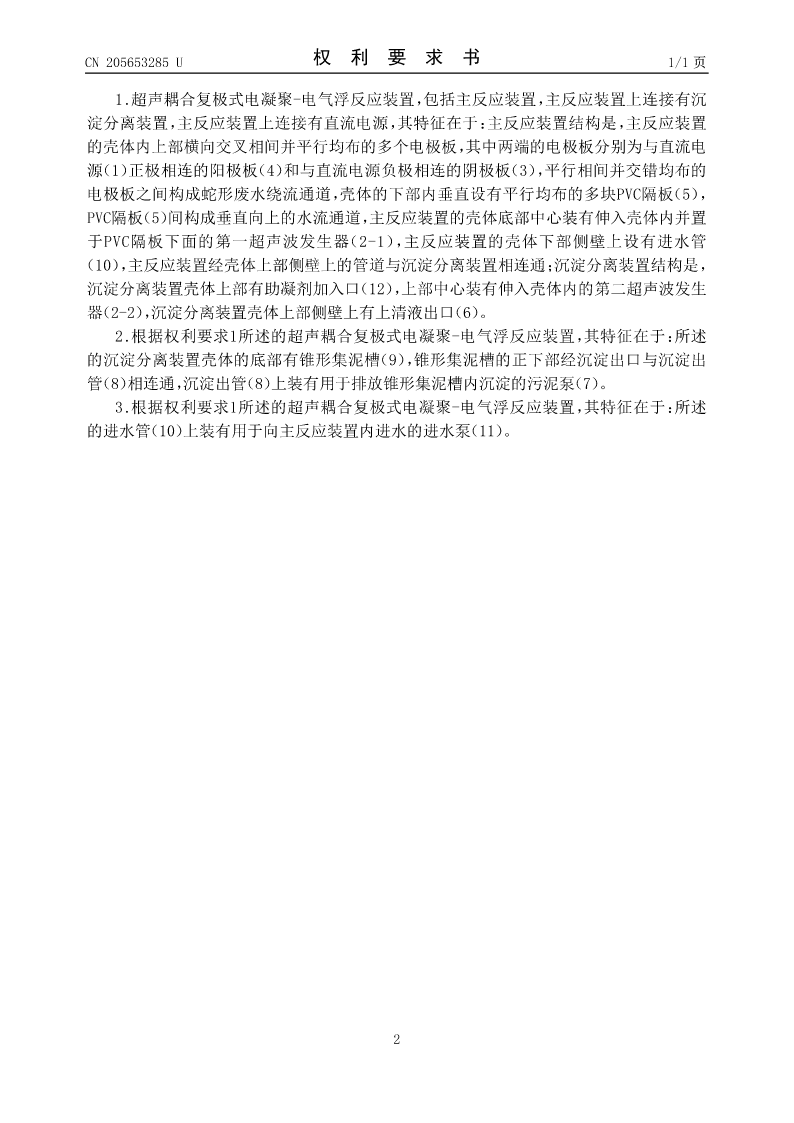

CN205653285U权利要求书1/1页

1.超声耦合复极式电凝聚-电气浮反应装置，包括主反应装置，主反应装置上连接有沉
淀分离装置，主反应装置上连接有直流电源，其特征在于：主反应装置结构是，主反应装置
的壳体内上部横向交叉相间并平行均布的多个电极板，其中两端的电极板分别为与直流电
源（1）正极相连的阳极板（4）和与直流电源负极相连的阴极板（3），平行相间并交错均布的
电极板之间构成蛇形废水绕流通道，壳体的下部内垂直设有平行均布的多块PVC隔板（5），
PVC隔板（5）间构成垂直向上的水流通道，主反应装置的壳体底部中心装有伸入壳体内并置
于PVC隔板下面的第一超声波发生器（2-1），主反应装置的壳体下部侧壁上设有进水管
（10），主反应装置经壳体上部侧壁上的管道与沉淀分离装置相连通；沉淀分离装置结构是，
沉淀分离装置壳体上部有助凝剂加入口（12），上部中心装有伸入壳体内的第二超声波发生
器（2-2），沉淀分离装置壳体上部侧壁上有上清液出口（6）。
2.根据权利要求1所述的超声耦合复极式电凝聚-电气浮反应装置，其特征在于：所述
的沉淀分离装置壳体的底部有锥形集泥槽（9），锥形集泥槽的正下部经沉淀出口与沉淀出
管（8）相连通，沉淀出管（8）上装有用于排放锥形集泥槽内沉淀的污泥泵（7）。
3.根据权利要求1所述的超声耦合复极式电凝聚-电气浮反应装置，其特征在于：所述
的进水管（10）上装有用于向主反应装置内进水的进水泵（11）。

2

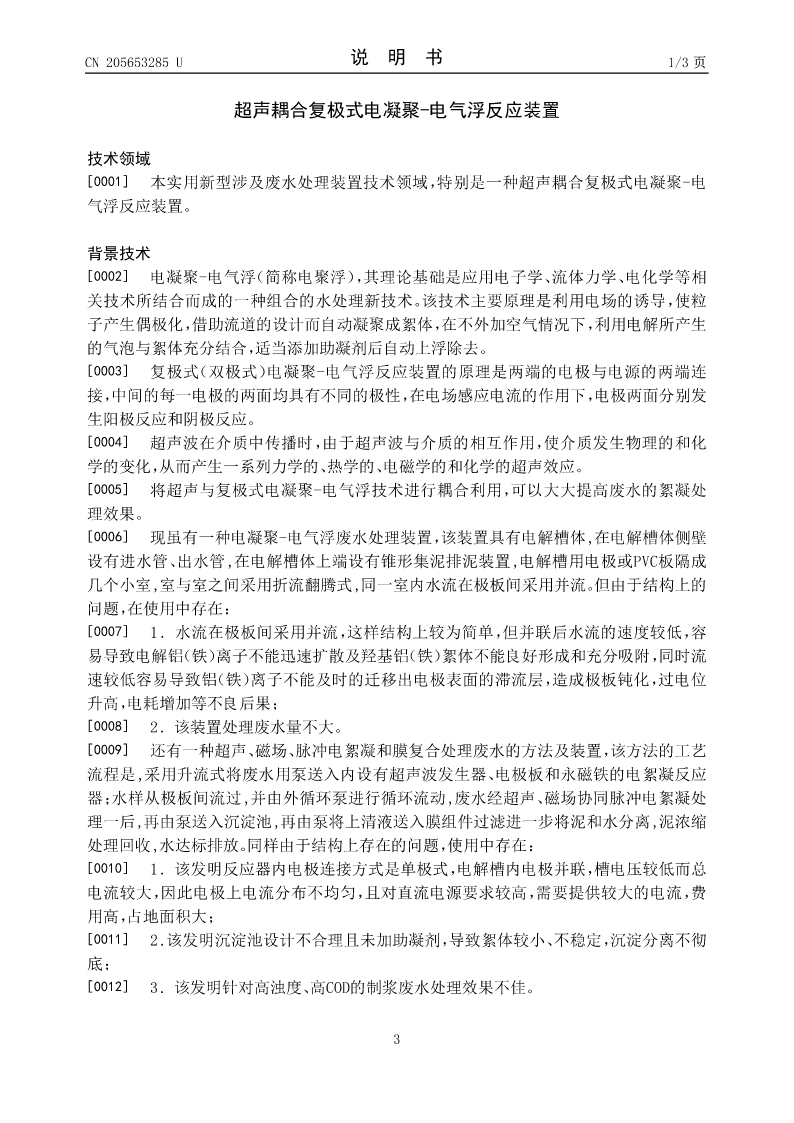

CN205653285U说明书1/3页

超声耦合复极式电凝聚-电气浮反应装置

技术领域
[0001]本实用新型涉及废水处理装置技术领域，特别是一种超声耦合复极式电凝聚-电
气浮反应装置。

背景技术
[0002]电凝聚-电气浮（简称电聚浮），其理论基础是应用电子学、流体力学、电化学等相
关技术所结合而成的一种组合的水处理新技术。该技术主要原理是利用电场的诱导，使粒
子产生偶极化，借助流道的设计而自动凝聚成絮体，在不外加空气情况下，利用电解所产生
的气泡与絮体充分结合，适当添加助凝剂后自动上浮除去。
[0003]复极式（双极式）电凝聚-电气浮反应装置的原理是两端的电极与电源的两端连
接，中间的每一电极的两面均具有不同的极性，在电场感应电流的作用下，电极两面分别发
生阳极反应和阴极反应。
[0004]超声波在介质中传播时，由于超声波与介质的相互作用，使介质发生物理的和化
学的变化，从而产生一系列力学的、热学的、电磁学的和化学的超声效应。
[0005]将超声与复极式电凝聚-电气浮技术进行耦合利用，可以大大提高废水的絮凝处
理效果。
[0006]现虽有一种电凝聚-电气浮废水处理装置，该装置具有电解槽体,在电解槽体侧壁
设有进水管、出水管,在电解槽体上端设有锥形集泥排泥装置,电解槽用电极或PVC板隔成
几个小室,室与室之间采用折流翻腾式,同一室内水流在极板间采用并流。但由于结构上的
问题，在使用中存在：
[0007]1.水流在极板间采用并流，这样结构上较为简单，但并联后水流的速度较低，容
易导致电解铝（铁）离子不能迅速扩散及羟基铝（铁）絮体不能良好形成和充分吸附，同时流
速较低容易导致铝（铁）离子不能及时的迁移出电极表面的滞流层，造成极板钝化，过电位
升高，电耗增加等不良后果
