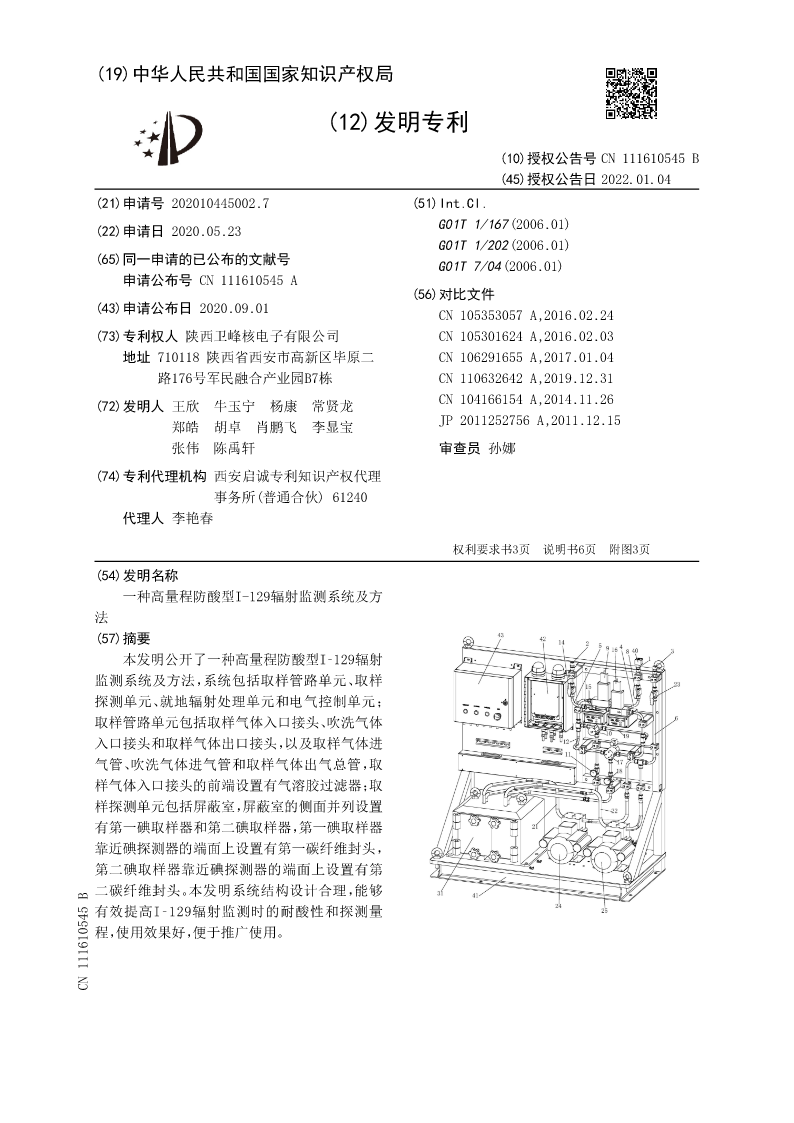

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN111610545B
(45)授权公告日2022.01.04
(21)申请号202010445002.7(51)Int.Cl.
(22)申请日2020.05.23G01T1/167(2006.01)
G01T1/202(2006.01)
(65)同一申请的已公布的文献号G01T7/04(2006.01)
申请公布号CN111610545A
(56)对比文件
(43)申请公布日2020.09.01CN105353057A,2016.02.24
(73)专利权人陕西卫峰核电子有限公司CN105301624A,2016.02.03
地址710118陕西省西安市高新区毕原二CN106291655A,2017.01.04
路176号军民融合产业园B7栋CN110632642A,2019.12.31
(72)发明人王欣牛玉宁杨康常贤龙CN104166154A,2014.11.26
郑皓胡卓肖鹏飞李显宝JP2011252756A,2011.12.15
张伟陈禹轩审查员孙娜

(74)专利代理机构西安启诚专利知识产权代理
事务所(普通合伙)61240
代理人李艳春

权利要求书3页说明书6页附图3页
(54)发明名称
一种高量程防酸型I-129辐射监测系统及方
法
(57)摘要
本发明公开了一种高量程防酸型I‑129辐射
监测系统及方法，系统包括取样管路单元、取样
探测单元、就地辐射处理单元和电气控制单元；
取样管路单元包括取样气体入口接头、吹洗气体
入口接头和取样气体出口接头，以及取样气体进
气管、吹洗气体进气管和取样气体出气总管，取
样气体入口接头的前端设置有气溶胶过滤器；取
样探测单元包括屏蔽室，屏蔽室的侧面并列设置
有第一碘取样器和第二碘取样器，第一碘取样器
靠近碘探测器的端面上设置有第一碳纤维封头，
第二碘取样器靠近碘探测器的端面上设置有第
二碳纤维封头。本发明系统结构设计合理，能够
有效提高I‑129辐射监测时的耐酸性和探测量
程，使用效果好，便于推广使用。
CN111610545B

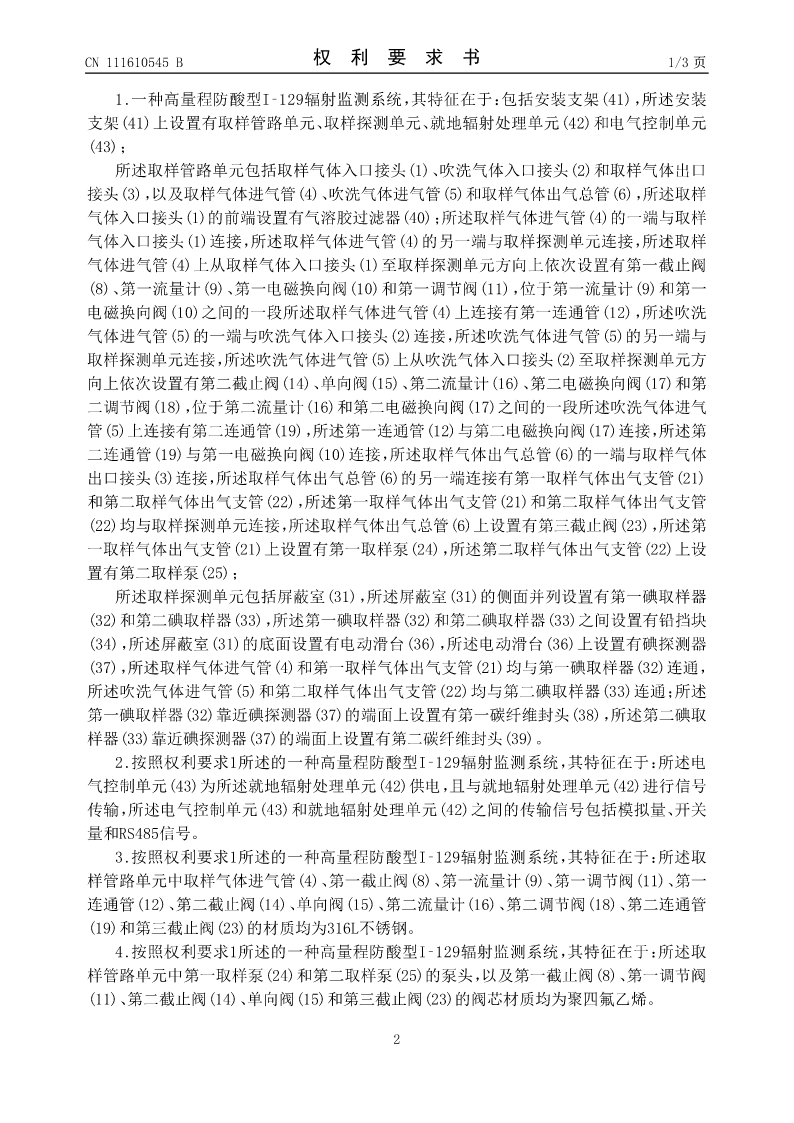

CN111610545B权利要求书1/3页

1.一种高量程防酸型I‑129辐射监测系统，其特征在于：包括安装支架(41)，所述安装
支架(41)上设置有取样管路单元、取样探测单元、就地辐射处理单元(42)和电气控制单元
(43)；
所述取样管路单元包括取样气体入口接头(1)、吹洗气体入口接头(2)和取样气体出口
接头(3)，以及取样气体进气管(4)、吹洗气体进气管(5)和取样气体出气总管(6)，所述取样
气体入口接头(1)的前端设置有气溶胶过滤器(40)；所述取样气体进气管(4)的一端与取样
气体入口接头(1)连接，所述取样气体进气管(4)的另一端与取样探测单元连接，所述取样
气体进气管(4)上从取样气体入口接头(1)至取样探测单元方向上依次设置有第一截止阀
(8)、第一流量计(9)、第一电磁换向阀(10)和第一调节阀(11)，位于第一流量计(9)和第一
电磁换向阀(10)之间的一段所述取样气体进气管(4)上连接有第一连通管(12)，所述吹洗
气体进气管(5)的一端与吹洗气体入口接头(2)连接，所述吹洗气体进气管(5)的另一端与
取样探测单元连接，所述吹洗气体进气管(5)上从吹洗气体入口接头(2)至取样探测单元方
向上依次设置有第二截止阀(14)、单向阀(15)、第二流量计(16)、第二电磁换向阀(17)和第
二调节阀(18)，位于第二流量计(16)和第二电磁换向阀(17)之间的一段所述吹洗气体进气
管(5)上连接有第二连通管(19)，所述第一连通管(12)与第二电磁换向阀(17)连接，所述第
二连通管(19)与第一电磁换向阀(10)连接，所述取样气体出气总管(6)的一端与取样气体
出口接头(3)连接，所述取样气体出气总管(6)的另一端连接有第一取样气体出气支管(21)
和第二取样气体出气支管(22)，所述第一取样气体出气支管(21)和第二取样气体出气支管
(22)均与取样探测单元连接，所述取样气体出气总管(6)上设置有第三截止阀(23)，所述第
一取样气体出气支管(21)上设置有第一取样泵(24)，所述第二取样气体出气支管(22)上设
置有第二取样泵(25)；
所述取样探测单元包括屏蔽室(31)，所述屏蔽室(31)的侧面并列设置有第一碘取样器
(32)和第二碘取样器(33)，所述第一碘取样器(32)和第二碘取样器(33)之间设置有铅挡块
(34)，所述屏蔽室(31)的底面设置有电动滑台(36)，所述电动滑台(36)上设置有碘探测器
(37)，所述取样气体进气管(4)和第一取样气体出气支管(21)均与第一碘取样器(32)连通，
所述吹洗气体进气管(5)和第二取样气体
