2020104518161远红外线加热作物增产提质的用途及方法.pdf

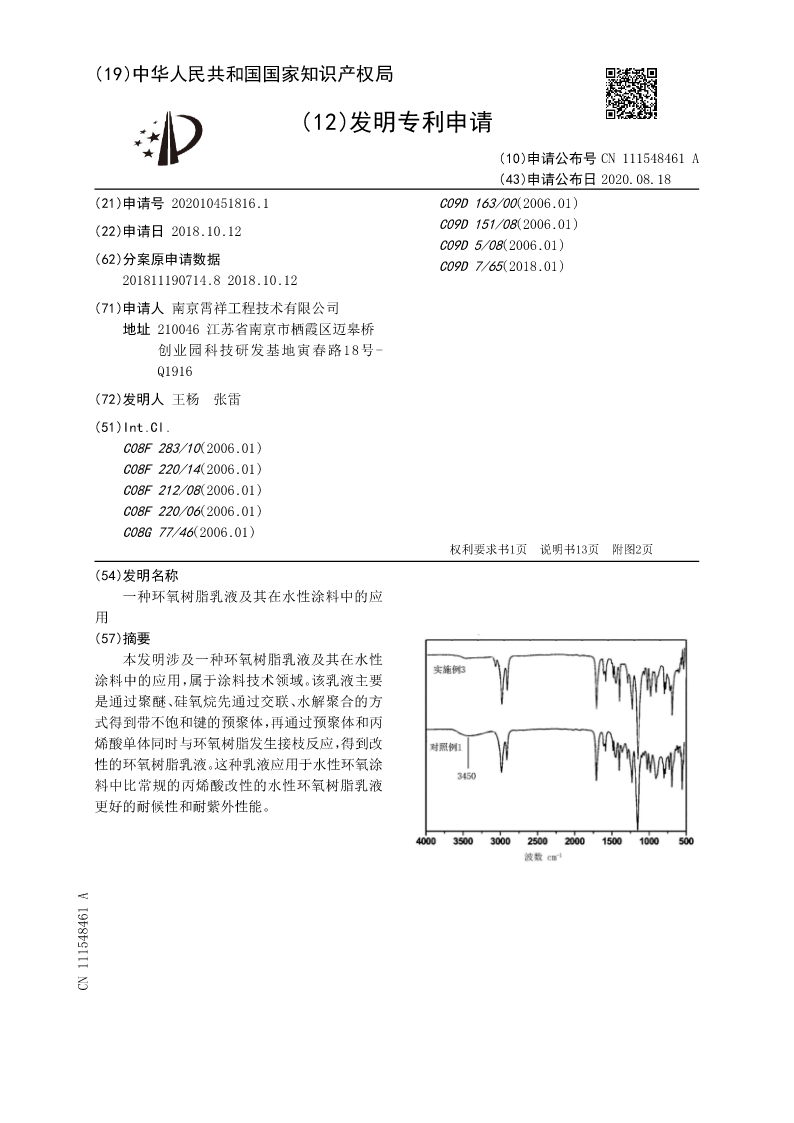

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN111548461A
(43)申请公布日2020.08.18
(21)申请号202010451816.1C09D163/00(2006.01)
(22)申请日2018.10.12C09D151/08(2006.01)
C09D5/08(2006.01)
(62)分案原申请数据C09D7/65(2018.01)
201811190714.82018.10.12

(71)申请人南京霄祥工程技术有限公司
地址210046江苏省南京市栖霞区迈皋桥
创业园科技研发基地寅春路18号-
Q1916
(72)发明人王杨张雷
(51)Int.Cl.
C08F283/10(2006.01)
C08F220/14(2006.01)
C08F212/08(2006.01)
C08F220/06(2006.01)
C08G77/46(2006.01)
权利要求书1页说明书13页附图2页
(54)发明名称
一种环氧树脂乳液及其在水性涂料中的应
用
(57)摘要
本发明涉及一种环氧树脂乳液及其在水性
涂料中的应用，属于涂料技术领域。该乳液主要
是通过聚醚、硅氧烷先通过交联、水解聚合的方
式得到带不饱和键的预聚体，再通过预聚体和丙
烯酸单体同时与环氧树脂发生接枝反应，得到改
性的环氧树脂乳液。这种乳液应用于水性环氧涂
料中比常规的丙烯酸改性的水性环氧树脂乳液
更好的耐候性和耐紫外性能。
CN111548461A

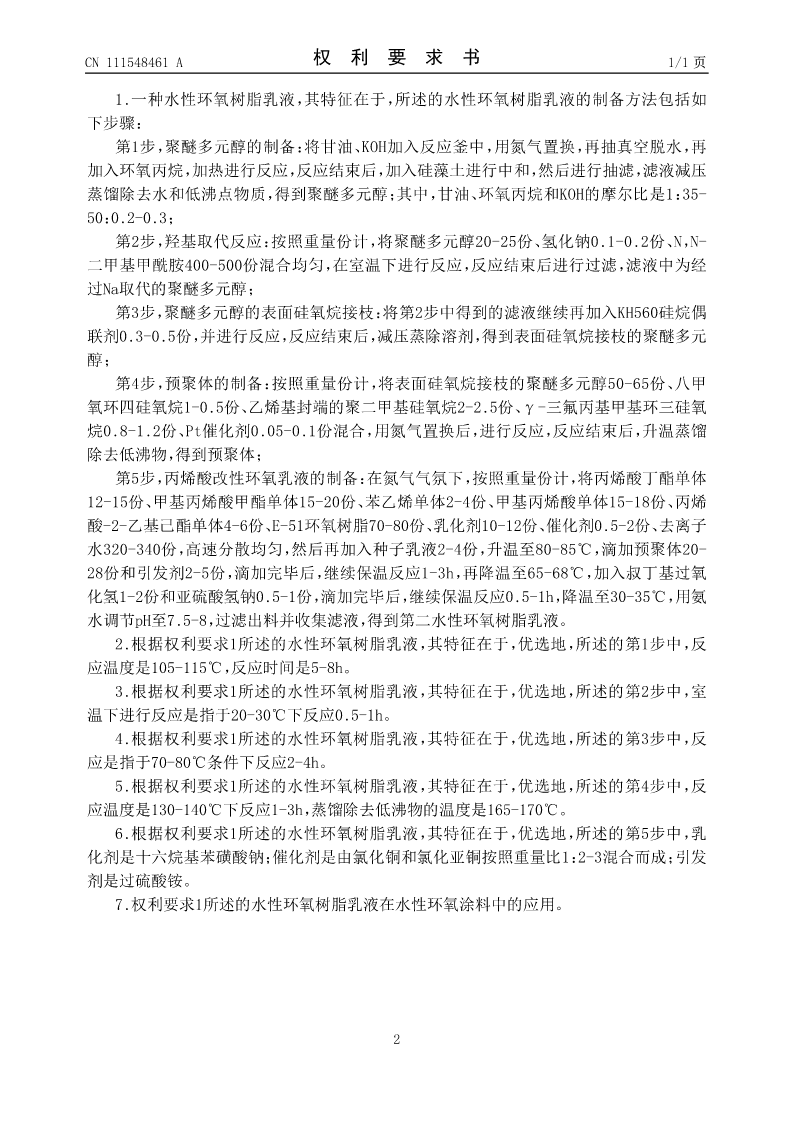

CN111548461A权利要求书1/1页

1.一种水性环氧树脂乳液，其特征在于，所述的水性环氧树脂乳液的制备方法包括如
下步骤：
第1步，聚醚多元醇的制备：将甘油、KOH加入反应釜中，用氮气置换，再抽真空脱水，再
加入环氧丙烷，加热进行反应，反应结束后，加入硅藻土进行中和，然后进行抽滤，滤液减压
蒸馏除去水和低沸点物质，得到聚醚多元醇；其中，甘油、环氧丙烷和KOH的摩尔比是1：35-
50：0.2-0.3；
第2步，羟基取代反应：按照重量份计，将聚醚多元醇20-25份、氢化钠0.1-0.2份、N，N-
二甲基甲酰胺400-500份混合均匀，在室温下进行反应，反应结束后进行过滤，滤液中为经
过Na取代的聚醚多元醇；
第3步，聚醚多元醇的表面硅氧烷接枝：将第2步中得到的滤液继续再加入KH560硅烷偶
联剂0.3-0.5份，并进行反应，反应结束后，减压蒸除溶剂，得到表面硅氧烷接枝的聚醚多元
醇；
第4步，预聚体的制备：按照重量份计，将表面硅氧烷接枝的聚醚多元醇50-65份、八甲
氧环四硅氧烷1-0.5份、乙烯基封端的聚二甲基硅氧烷2-2.5份、γ-三氟丙基甲基环三硅氧
烷0.8-1.2份、Pt催化剂0.05-0.1份混合，用氮气置换后，进行反应，反应结束后，升温蒸馏
除去低沸物，得到预聚体；
第5步，丙烯酸改性环氧乳液的制备：在氮气气氛下，按照重量份计，将丙烯酸丁酯单体
12-15份、甲基丙烯酸甲酯单体15-20份、苯乙烯单体2-4份、甲基丙烯酸单体15-18份、丙烯
酸-2-乙基己酯单体4-6份、E-51环氧树脂70-80份、乳化剂10-12份、催化剂0.5-2份、去离子
水320-340份，高速分散均匀，然后再加入种子乳液2-4份，升温至80-85℃，滴加预聚体20-
28份和引发剂2-5份，滴加完毕后，继续保温反应1-3h，再降温至65-68℃，加入叔丁基过氧
化氢1-2份和亚硫酸氢钠0.5-1份，滴加完毕后，继续保温反应0.5-1h，降温至30-35℃，用氨
水调节pH至7.5-8，过滤出料并收集滤液，得到第二水性环氧树脂乳液。
2.根据权利要求1所述的水性环氧树脂乳液，其特征在于，优选地，所述的第1步中，反
应温度是105-115℃，反应时间是5-8h。
3.根据权利要求1所述的水性环氧树脂乳液，其特征在于，优选地，所述的第2步中，室
温下进行反应是指于20-30℃下反应0.5-1h。
4.根据权利要求1所述的水性环氧树脂乳液，其特征在于，优选地，所述的第3步中，反
应是指于70-80℃条件下反应2-4h。
5.根据权利要求1所述的水性环氧树脂乳液，其特征在于，优选地，所述的第4步中，反
应温度是130-140℃下反应1-3h，蒸馏除去低沸物的温度是165-170℃。
6.根据权利要求1所述的水性环氧树脂乳液，其特征在于，优选地，所述的第5步中，乳
化剂是十六烷基苯磺酸钠；催化剂是由氯化铜和氯化亚铜按照重量比1：2-3混合而成；引发
剂是过硫酸铵。
7.权利要求1所述的水性环氧树脂乳液在水性环氧涂料中的应用。

2

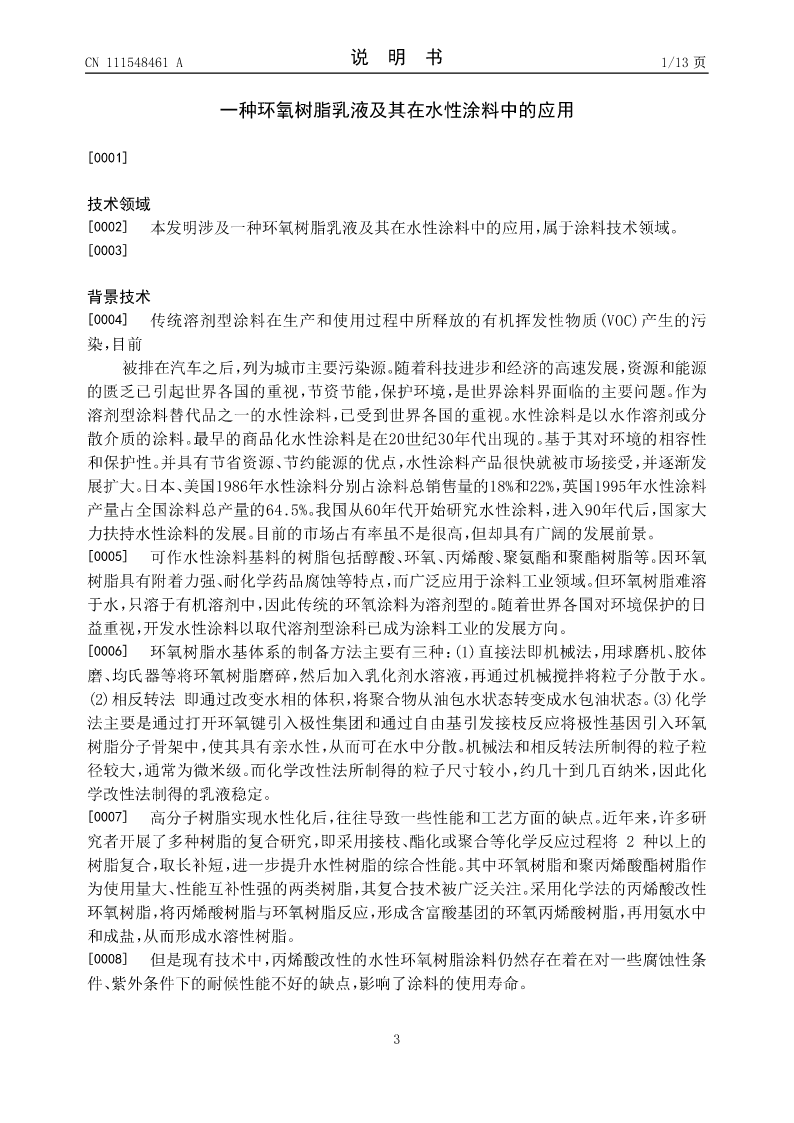

CN111548461A说明书1/13页

一种环氧树脂乳液及其在水性涂料中的应用

[0001]

技术领域
[0002]本发明涉及一
