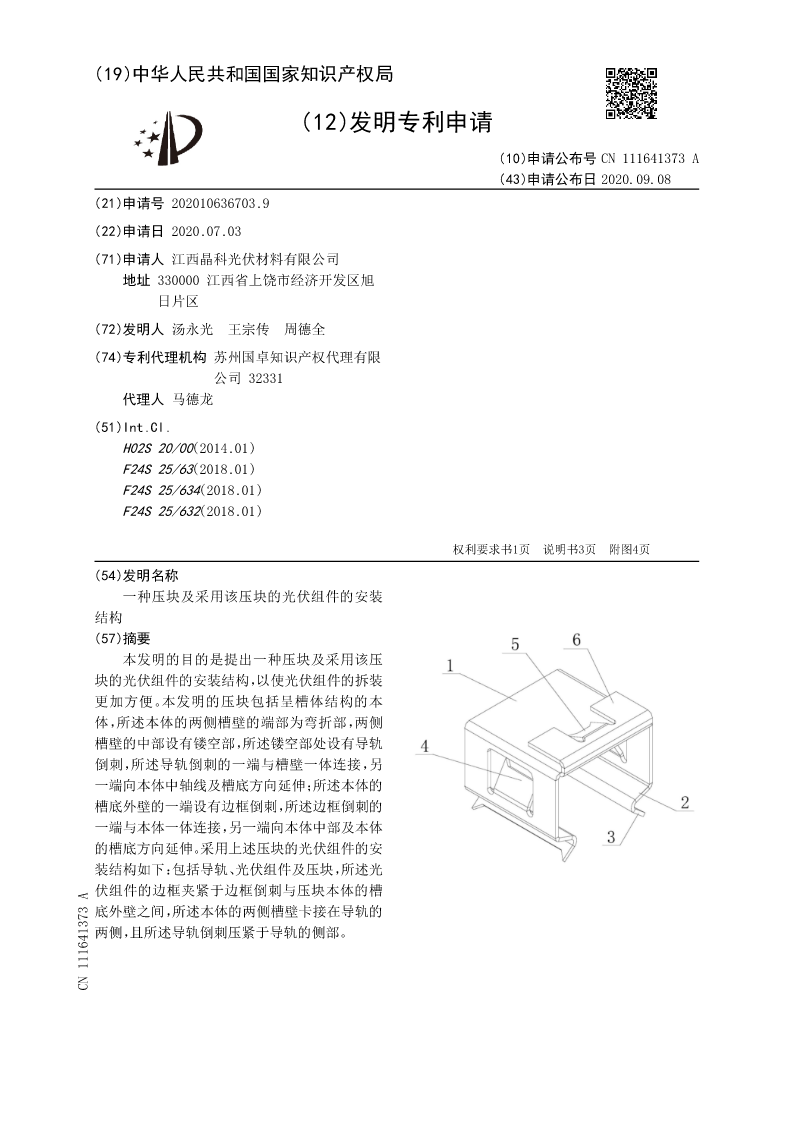

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN111641373A
(43)申请公布日2020.09.08
(21)申请号202010636703.9
(22)申请日2020.07.03
(71)申请人江西晶科光伏材料有限公司
地址330000江西省上饶市经济开发区旭
日片区
(72)发明人汤永光王宗传周德全
(74)专利代理机构苏州国卓知识产权代理有限
公司32331
代理人马德龙
(51)Int.Cl.
H02S20/00(2014.01)
F24S25/63(2018.01)
F24S25/634(2018.01)
F24S25/632(2018.01)

权利要求书1页说明书3页附图4页
(54)发明名称
一种压块及采用该压块的光伏组件的安装
结构
(57)摘要
本发明的目的是提出一种压块及采用该压
块的光伏组件的安装结构，以使光伏组件的拆装
更加方便。本发明的压块包括呈槽体结构的本
体，所述本体的两侧槽壁的端部为弯折部，两侧
槽壁的中部设有镂空部，所述镂空部处设有导轨
倒刺，所述导轨倒刺的一端与槽壁一体连接，另
一端向本体中轴线及槽底方向延伸；所述本体的
槽底外壁的一端设有边框倒刺，所述边框倒刺的
一端与本体一体连接，另一端向本体中部及本体
的槽底方向延伸。采用上述压块的光伏组件的安
装结构如下：包括导轨、光伏组件及压块，所述光
伏组件的边框夹紧于边框倒刺与压块本体的槽
底外壁之间，所述本体的两侧槽壁卡接在导轨的
两侧，且所述导轨倒刺压紧于导轨的侧部。
CN111641373A

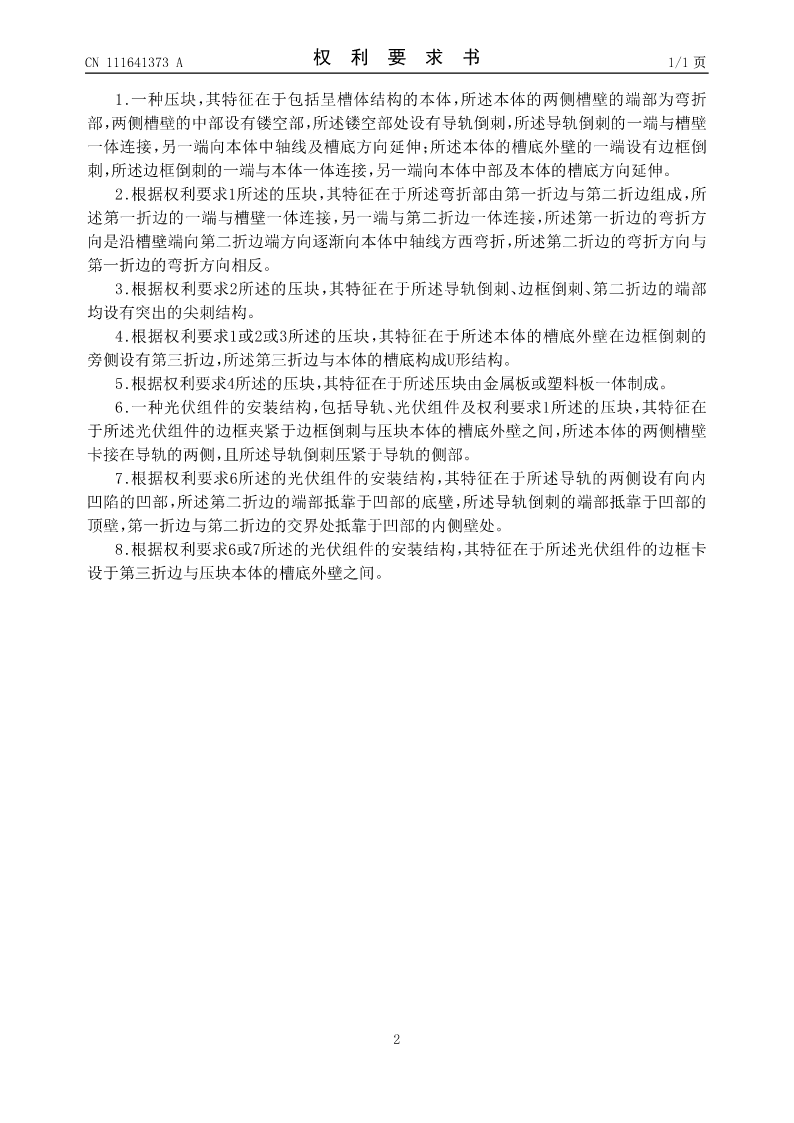

CN111641373A权利要求书1/1页

1.一种压块，其特征在于包括呈槽体结构的本体，所述本体的两侧槽壁的端部为弯折
部，两侧槽壁的中部设有镂空部，所述镂空部处设有导轨倒刺，所述导轨倒刺的一端与槽壁
一体连接，另一端向本体中轴线及槽底方向延伸；所述本体的槽底外壁的一端设有边框倒
刺，所述边框倒刺的一端与本体一体连接，另一端向本体中部及本体的槽底方向延伸。
2.根据权利要求1所述的压块，其特征在于所述弯折部由第一折边与第二折边组成，所
述第一折边的一端与槽壁一体连接，另一端与第二折边一体连接，所述第一折边的弯折方
向是沿槽壁端向第二折边端方向逐渐向本体中轴线方西弯折，所述第二折边的弯折方向与
第一折边的弯折方向相反。
3.根据权利要求2所述的压块，其特征在于所述导轨倒刺、边框倒刺、第二折边的端部
均设有突出的尖刺结构。
4.根据权利要求1或2或3所述的压块，其特征在于所述本体的槽底外壁在边框倒刺的
旁侧设有第三折边，所述第三折边与本体的槽底构成U形结构。
5.根据权利要求4所述的压块，其特征在于所述压块由金属板或塑料板一体制成。
6.一种光伏组件的安装结构，包括导轨、光伏组件及权利要求1所述的压块，其特征在
于所述光伏组件的边框夹紧于边框倒刺与压块本体的槽底外壁之间，所述本体的两侧槽壁
卡接在导轨的两侧，且所述导轨倒刺压紧于导轨的侧部。
7.根据权利要求6所述的光伏组件的安装结构，其特征在于所述导轨的两侧设有向内
凹陷的凹部，所述第二折边的端部抵靠于凹部的底壁，所述导轨倒刺的端部抵靠于凹部的
顶壁，第一折边与第二折边的交界处抵靠于凹部的内侧壁处。
8.根据权利要求6或7所述的光伏组件的安装结构，其特征在于所述光伏组件的边框卡
设于第三折边与压块本体的槽底外壁之间。

2

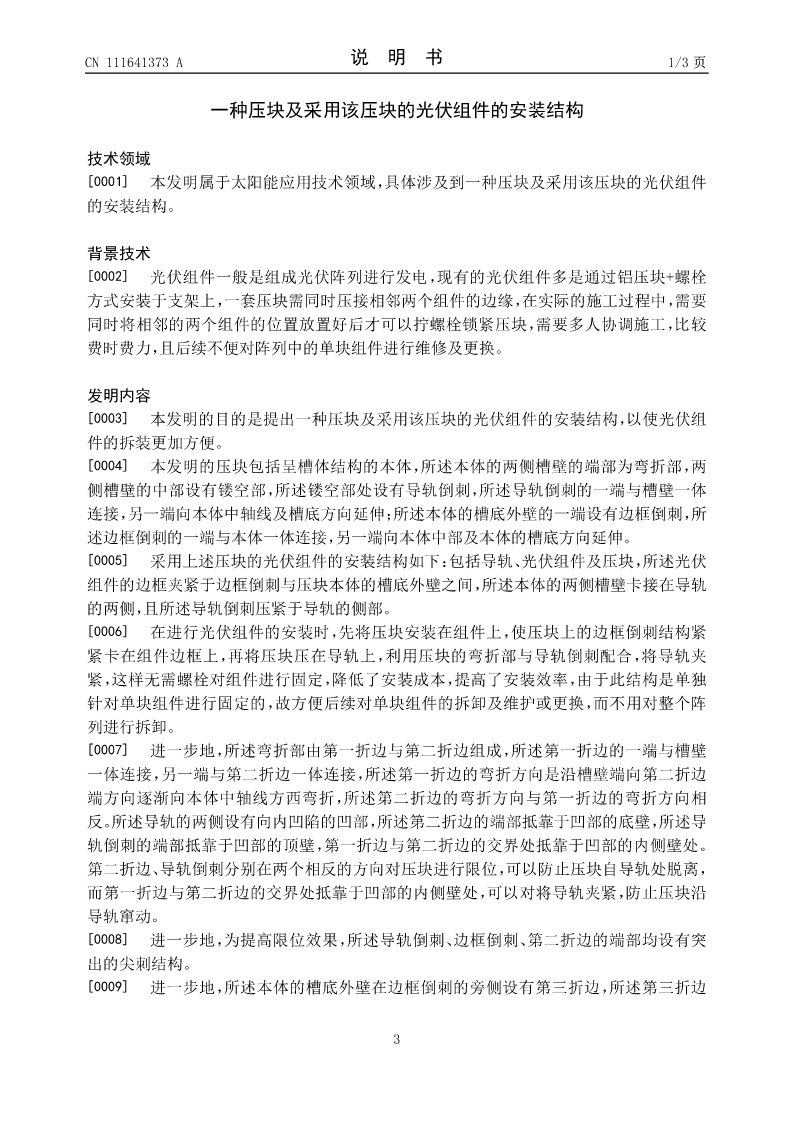

CN111641373A说明书1/3页

一种压块及采用该压块的光伏组件的安装结构

技术领域
[0001]本发明属于太阳能应用技术领域，具体涉及到一种压块及采用该压块的光伏组件
的安装结构。

背景技术
[0002]光伏组件一般是组成光伏阵列进行发电，现有的光伏组件多是通过铝压块+螺栓
方式安装于支架上，一套压块需同时压接相邻两个组件的边缘，在实际的施工过程中，需要
同时将相邻的两个组件的位置放置好后才可以拧螺栓锁紧压块，需要多人协调施工，比较
费时费力，且后续不便对阵列中的单块组件进行维修及更换。

发明内容
[0003]本发明的目的是提出一种压块及采用该压块的光伏组件的安装结构，以使光伏组
件的拆装更加方便。
[0004]本发明的压块包括呈槽体结构的本体，所述本体的两侧槽壁的端部为弯折部，两
侧槽壁的中部设有镂空部，所述镂空部处设有导轨倒刺，所述导轨倒刺的一端与槽壁一体
连接，另一端向本体中轴线及槽底方向延伸；所述本体的槽底外壁的一端设有边框倒刺，所
述边框倒刺的一端与本体一体连接，另一端向本体中部及本体的槽底方向延伸。
[0005]采用上述压块的光伏组件的安装结构如下：包括导轨、光伏组件及压块，所述光伏
组件的边框夹紧于边框倒刺与压块本体的槽底外壁之间，所述本体的两侧槽壁卡接在导轨
的两侧，且所述导轨倒刺压紧于导轨的
