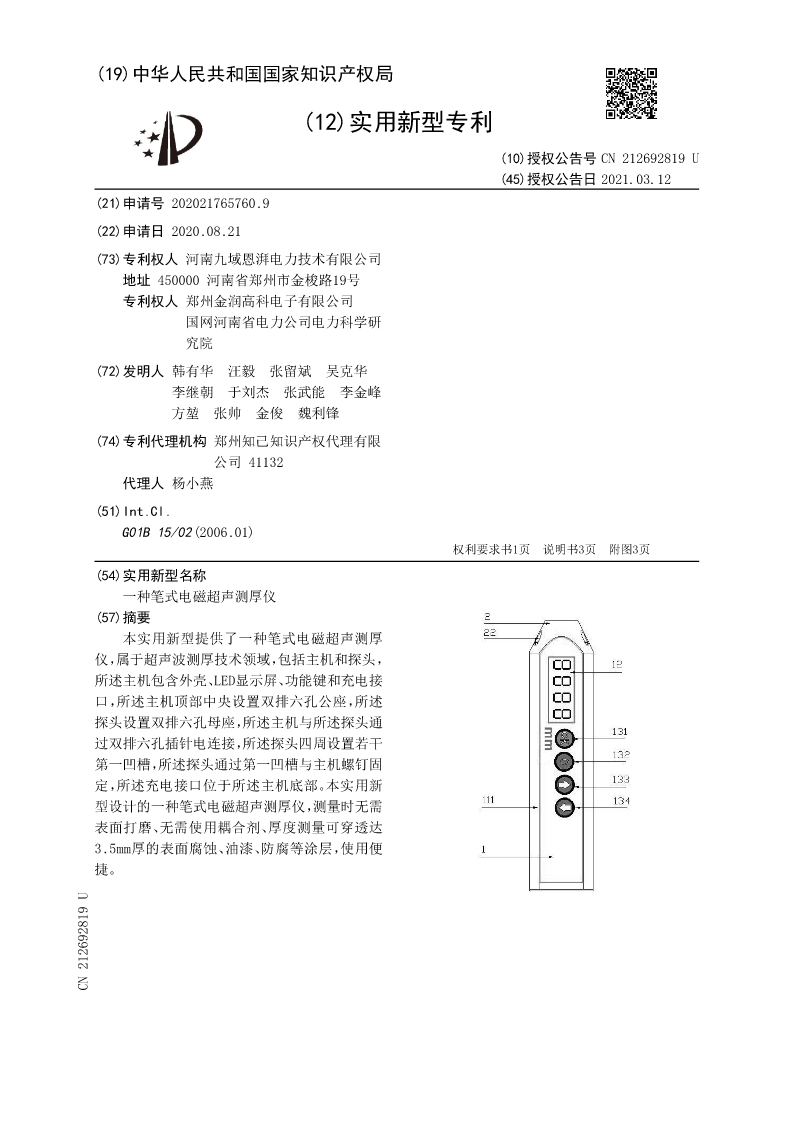

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN212692819U
(45)授权公告日2021.03.12
(21)申请号202021765760.9
(22)申请日2020.08.21
(73)专利权人河南九域恩湃电力技术有限公司
地址450000河南省郑州市金梭路19号
专利权人郑州金润高科电子有限公司
国网河南省电力公司电力科学研
究院
(72)发明人韩有华汪毅张留斌吴克华
李继朝于刘杰张武能李金峰
方堃张帅金俊魏利锋
(74)专利代理机构郑州知己知识产权代理有限
公司41132
代理人杨小燕
(51)Int.Cl.
G01B15/02(2006.01)
权利要求书1页说明书3页附图3页
(54)实用新型名称
一种笔式电磁超声测厚仪
(57)摘要
本实用新型提供了一种笔式电磁超声测厚
仪，属于超声波测厚技术领域，包括主机和探头，
所述主机包含外壳、LED显示屏、功能键和充电接
口，所述主机顶部中央设置双排六孔公座，所述
探头设置双排六孔母座，所述主机与所述探头通
过双排六孔插针电连接，所述探头四周设置若干
第一凹槽，所述探头通过第一凹槽与主机螺钉固
定，所述充电接口位于所述主机底部。本实用新
型设计的一种笔式电磁超声测厚仪，测量时无需
表面打磨、无需使用耦合剂、厚度测量可穿透达
3.5mm厚的表面腐蚀、油漆、防腐等涂层，使用便
捷。
CN212692819U

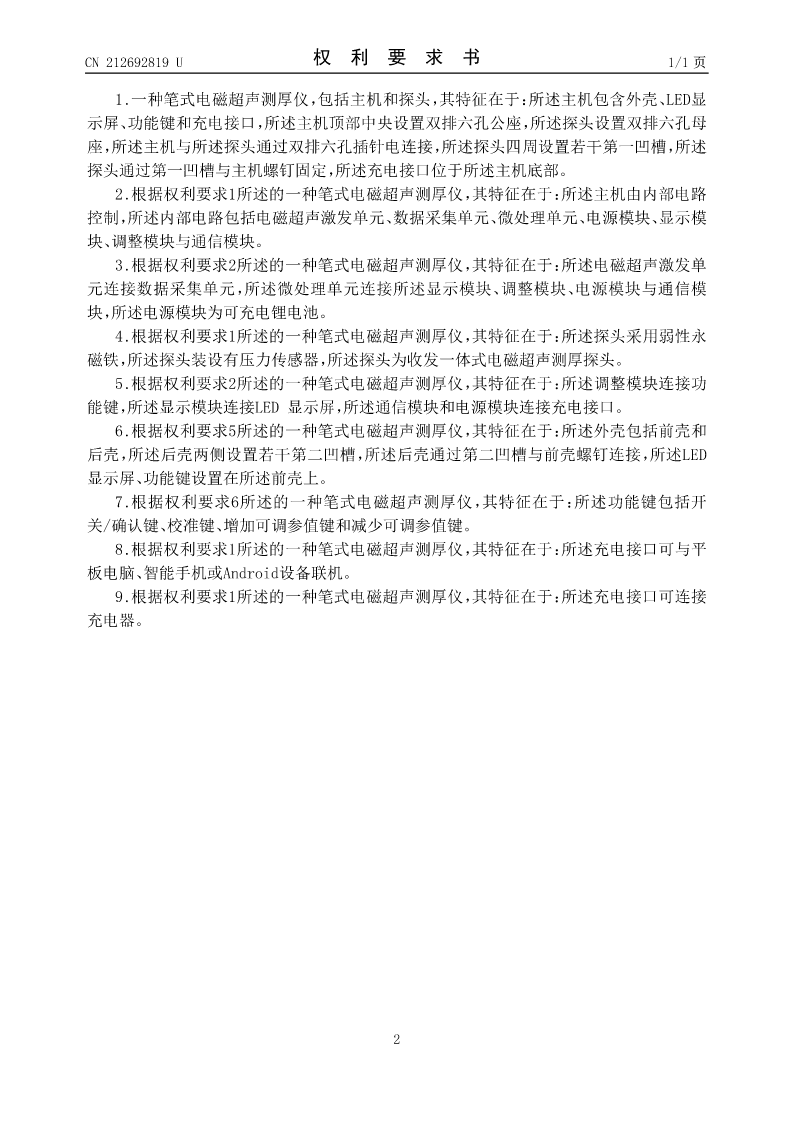

CN212692819U权利要求书1/1页

1.一种笔式电磁超声测厚仪，包括主机和探头，其特征在于：所述主机包含外壳、LED显
示屏、功能键和充电接口，所述主机顶部中央设置双排六孔公座，所述探头设置双排六孔母
座，所述主机与所述探头通过双排六孔插针电连接，所述探头四周设置若干第一凹槽，所述
探头通过第一凹槽与主机螺钉固定，所述充电接口位于所述主机底部。
2.根据权利要求1所述的一种笔式电磁超声测厚仪，其特征在于：所述主机由内部电路
控制，所述内部电路包括电磁超声激发单元、数据采集单元、微处理单元、电源模块、显示模
块、调整模块与通信模块。
3.根据权利要求2所述的一种笔式电磁超声测厚仪，其特征在于：所述电磁超声激发单
元连接数据采集单元，所述微处理单元连接所述显示模块、调整模块、电源模块与通信模
块，所述电源模块为可充电锂电池。
4.根据权利要求1所述的一种笔式电磁超声测厚仪，其特征在于：所述探头采用弱性永
磁铁，所述探头装设有压力传感器，所述探头为收发一体式电磁超声测厚探头。
5.根据权利要求2所述的一种笔式电磁超声测厚仪，其特征在于：所述调整模块连接功
能键，所述显示模块连接LED显示屏，所述通信模块和电源模块连接充电接口。
6.根据权利要求5所述的一种笔式电磁超声测厚仪，其特征在于：所述外壳包括前壳和
后壳，所述后壳两侧设置若干第二凹槽，所述后壳通过第二凹槽与前壳螺钉连接，所述LED
显示屏、功能键设置在所述前壳上。
7.根据权利要求6所述的一种笔式电磁超声测厚仪，其特征在于：所述功能键包括开
关/确认键、校准键、增加可调参值键和减少可调参值键。
8.根据权利要求1所述的一种笔式电磁超声测厚仪，其特征在于：所述充电接口可与平
板电脑、智能手机或Android设备联机。
9.根据权利要求1所述的一种笔式电磁超声测厚仪，其特征在于：所述充电接口可连接
充电器。

2

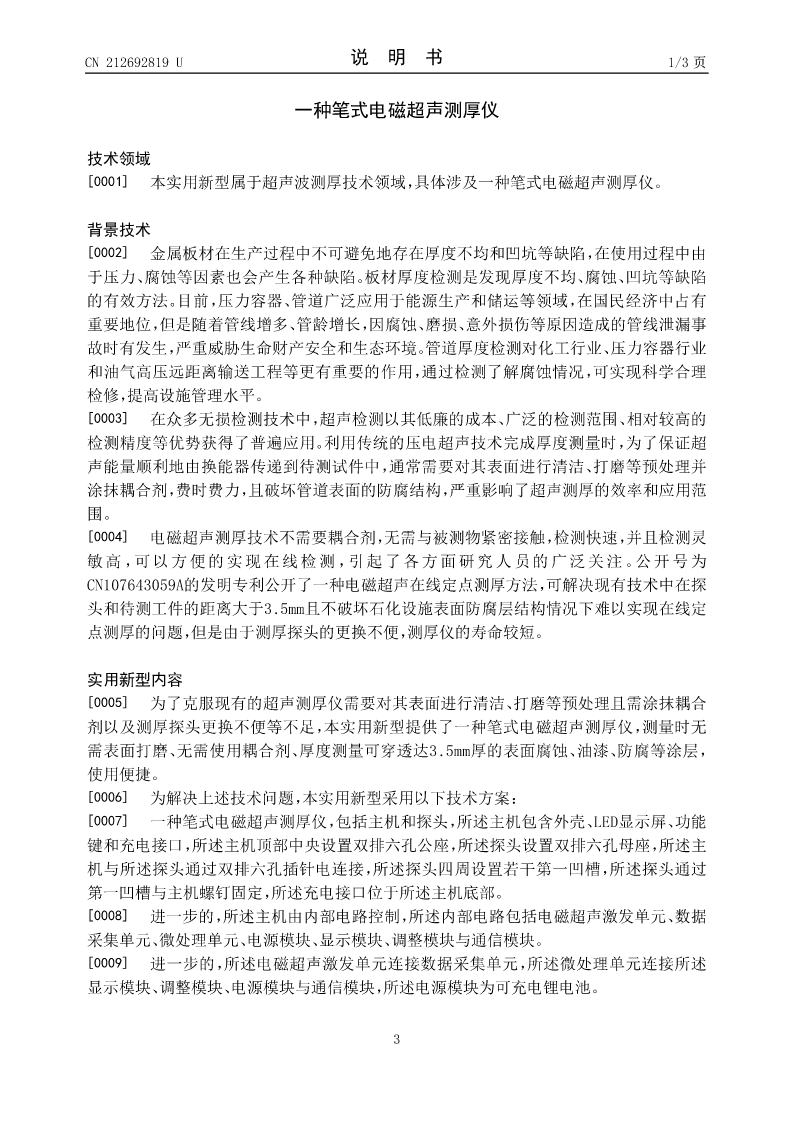

CN212692819U说明书1/3页

一种笔式电磁超声测厚仪

技术领域
[0001]本实用新型属于超声波测厚技术领域，具体涉及一种笔式电磁超声测厚仪。

背景技术
[0002]金属板材在生产过程中不可避免地存在厚度不均和凹坑等缺陷，在使用过程中由
于压力、腐蚀等因素也会产生各种缺陷。板材厚度检测是发现厚度不均、腐蚀、凹坑等缺陷
的有效方法。目前，压力容器、管道广泛应用于能源生产和储运等领域，在国民经济中占有
重要地位，但是随着管线增多、管龄增长，因腐蚀、磨损、意外损伤等原因造成的管线泄漏事
故时有发生，严重威胁生命财产安全和生态环境。管道厚度检测对化工行业、压力容器行业
和油气高压远距离输送工程等更有重要的作用，通过检测了解腐蚀情况，可实现科学合理
检修，提高设施管理水平。
[0003]在众多无损检测技术中，超声检测以其低廉的成本、广泛的检测范围、相对较高的
检测精度等优势获得了普遍应用。利用传统的压电超声技术完成厚度测量时，为了保证超
声能量顺利地由换能器传递到待测试件中，通常需要对其表面进行清洁、打磨等预处理并
涂抹耦合剂，费时费力，且破坏管道表面的防腐结构，严重影响了超声测厚的效率和应用范
围。
[0004]电磁超声测厚技术不需要耦合剂，无需与被测物紧密接触，检测快速，并且检测灵
敏高，可以方便的实现在线检测，引起了各方面研究人员的广泛关注。
