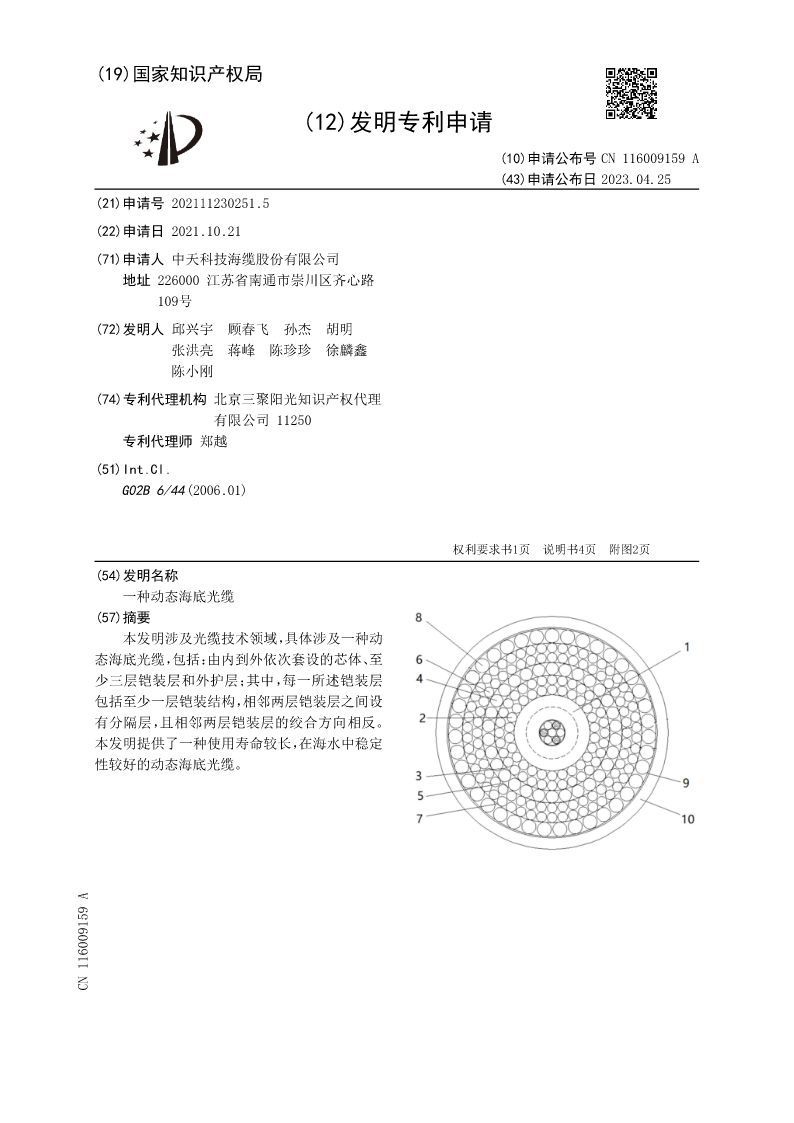

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116009159A
(43)申请公布日2023.04.25
(21)申请号202111230251.5
(22)申请日2021.10.21
(71)申请人中天科技海缆股份有限公司
地址226000江苏省南通市崇川区齐心路
109号
(72)发明人邱兴宇顾春飞孙杰胡明
张洪亮蒋峰陈珍珍徐麟鑫
陈小刚
(74)专利代理机构北京三聚阳光知识产权代理
有限公司11250
专利代理师郑越
(51)Int.Cl.
G02B6/44(2006.01)



权利要求书1页说明书4页附图2页
(54)发明名称
一种动态海底光缆
(57)摘要
本发明涉及光缆技术领域,具体涉及一种动
态海底光缆,包括:由内到外依次套设的芯体、至
少三层铠装层和外护层;其中,每一所述铠装层
包括至少一层铠装结构,相邻两层铠装层之间设
有分隔层,且相邻两层铠装层的绞合方向相反。
本发明提供了一种使用寿命较长,在海水中稳定
性较好的动态海底光缆。
CN116009159A

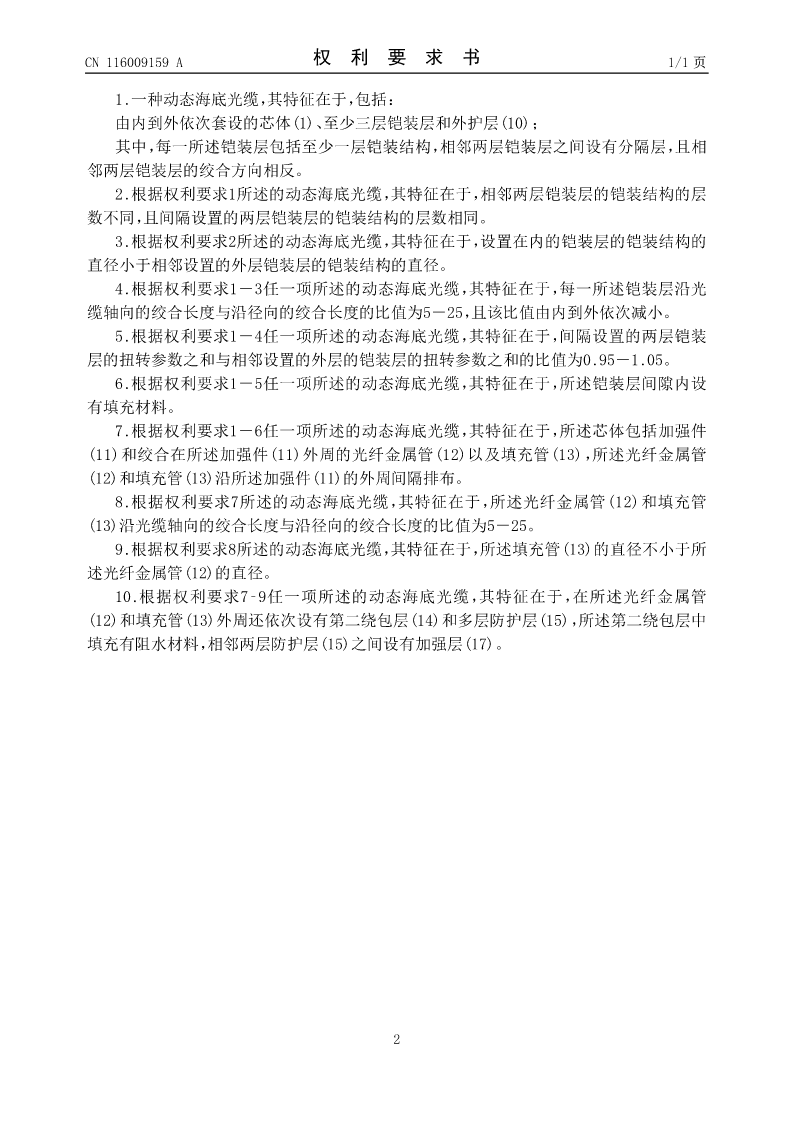

CN116009159A权利要求书1/1页

1.一种动态海底光缆,其特征在于,包括:
由内到外依次套设的芯体(1)、至少三层铠装层和外护层(10);
其中,每一所述铠装层包括至少一层铠装结构,相邻两层铠装层之间设有分隔层,且相
邻两层铠装层的绞合方向相反。
2.根据权利要求1所述的动态海底光缆,其特征在于,相邻两层铠装层的铠装结构的层
数不同,且间隔设置的两层铠装层的铠装结构的层数相同。
3.根据权利要求2所述的动态海底光缆,其特征在于,设置在内的铠装层的铠装结构的
直径小于相邻设置的外层铠装层的铠装结构的直径。
4.根据权利要求1-3任一项所述的动态海底光缆,其特征在于,每一所述铠装层沿光
缆轴向的绞合长度与沿径向的绞合长度的比值为5-25,且该比值由内到外依次减小。
5.根据权利要求1-4任一项所述的动态海底光缆,其特征在于,间隔设置的两层铠装
层的扭转参数之和与相邻设置的外层的铠装层的扭转参数之和的比值为0.95-1.05。
6.根据权利要求1-5任一项所述的动态海底光缆,其特征在于,所述铠装层间隙内设
有填充材料。
7.根据权利要求1-6任一项所述的动态海底光缆,其特征在于,所述芯体包括加强件
(11)和绞合在所述加强件(11)外周的光纤金属管(12)以及填充管(13),所述光纤金属管
(12)和填充管(13)沿所述加强件(11)的外周间隔排布。
8.根据权利要求7所述的动态海底光缆,其特征在于,所述光纤金属管(12)和填充管
(13)沿光缆轴向的绞合长度与沿径向的绞合长度的比值为5-25。
9.根据权利要求8所述的动态海底光缆,其特征在于,所述填充管(13)的直径不小于所
述光纤金属管(12)的直径。
10.根据权利要求7‑9任一项所述的动态海底光缆,其特征在于,在所述光纤金属管
(12)和填充管(13)外周还依次设有第二绕包层(14)和多层防护层(15),所述第二绕包层中
填充有阻水材料,相邻两层防护层(15)之间设有加强层(17)。


2

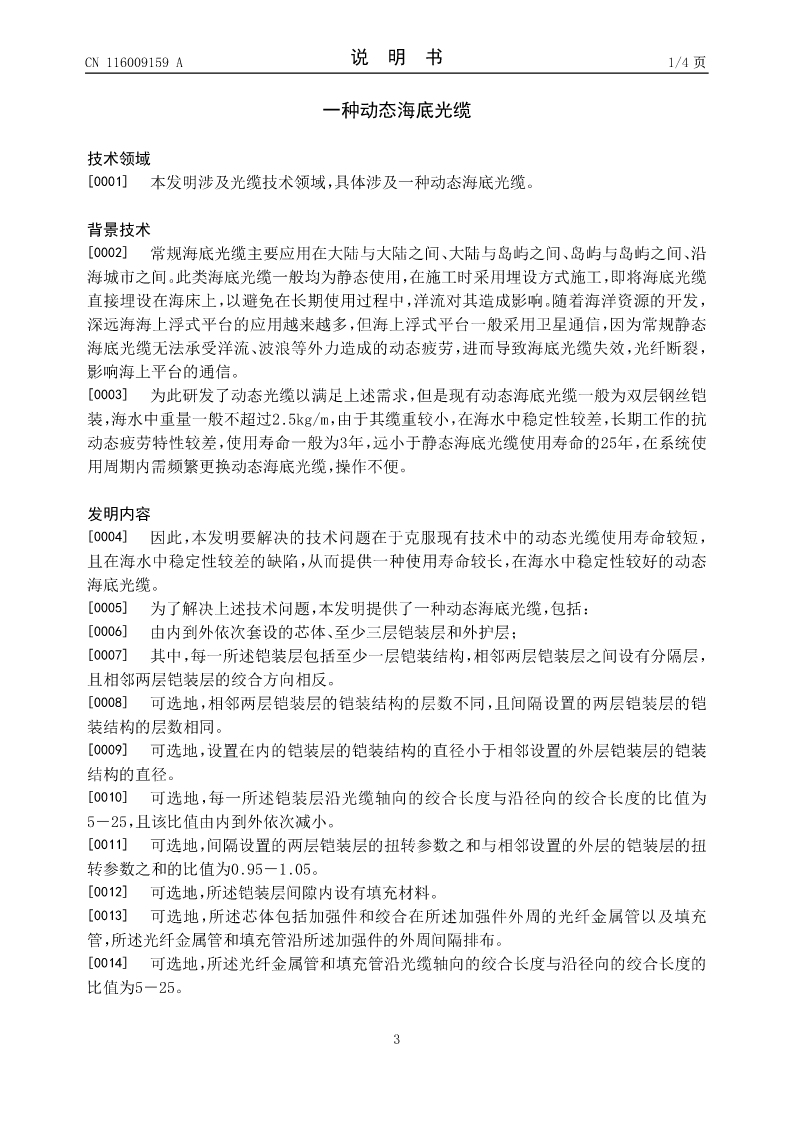

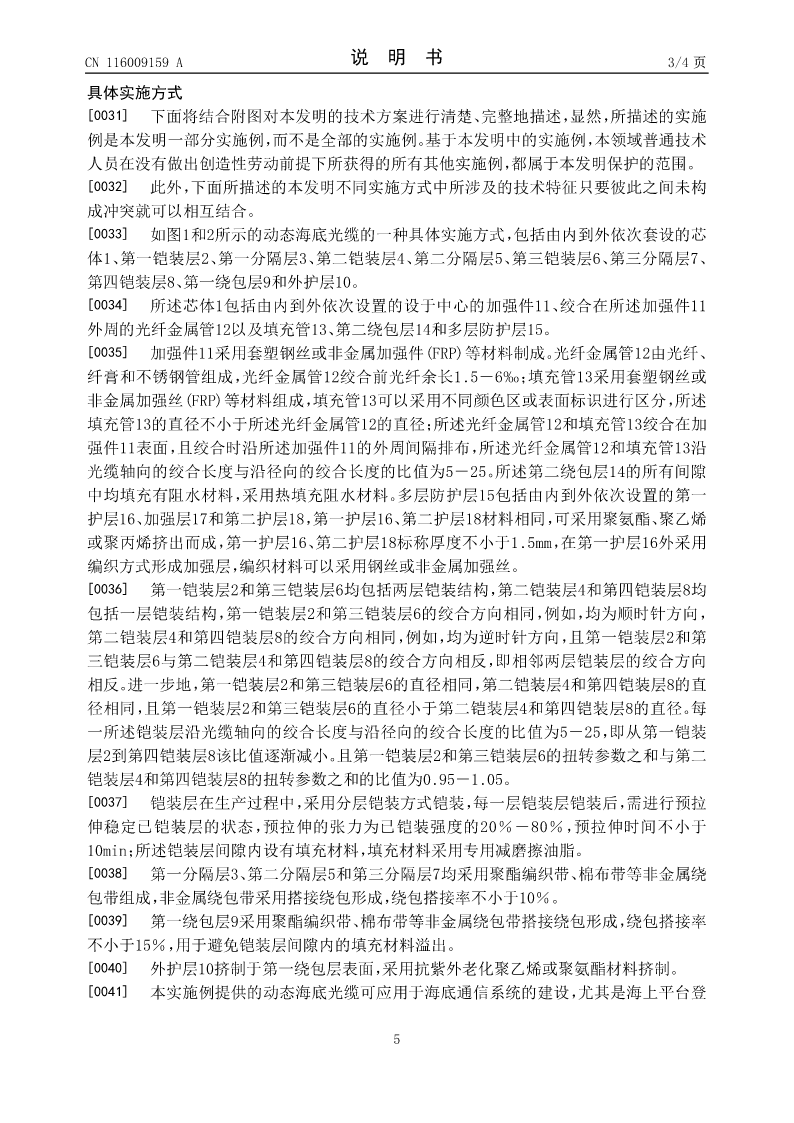

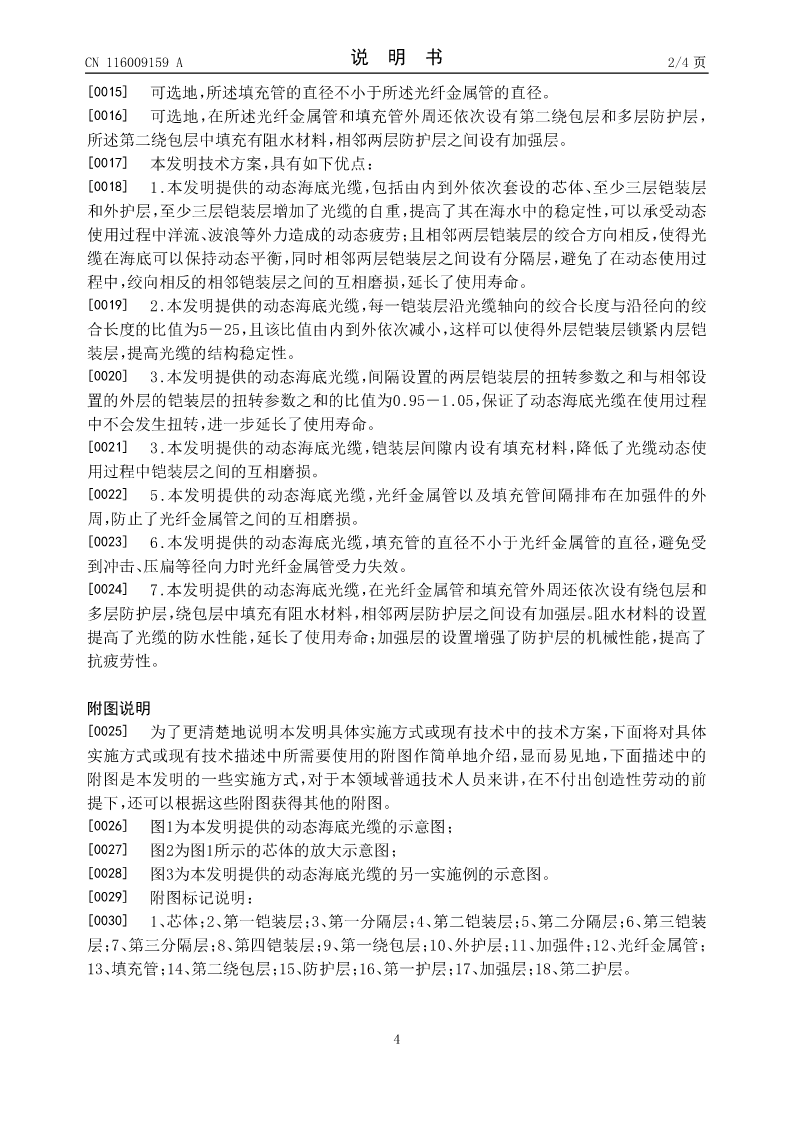

CN116009159A说明书1/4页

一种动态海底光缆

技术领域
[0001]本发明涉及光缆技术领域,具体涉及一种动态海底光缆。

背景技术
[0002]常规海底光缆主要应用在大陆与大陆之间、大陆与岛屿之间、岛屿与岛屿之间、沿
海城市之间。此类海底光缆一般均为静态使用,在施工时采用埋设方式施工,即将海底光缆
直接埋设在海床上,以避免在长期使用过程中,洋流对其造成影响。随着海洋资源的开发,
深远海海上浮式平台的应用越来越多,但海上浮式平台一般采用卫星通信,因为常规静态
海底光缆无法承受洋流、波浪等外力造成的动态疲劳,进而导致海底光缆失效,光纤断裂,
影响海上平台的通信。
[0003]为此研发了动态光缆以满足上述需求,但是现有动态海底光缆一般为双层钢丝铠
装,海水中重量一般不超过2.5kg/m,由于其缆重较小,在海水中稳定性较差,长期工作的抗
动态疲劳特性较差,使用寿命一般为3年,远小于静态海底光缆使用寿命的25年,在系统使
用周期内需频繁更换动态海底光缆,操作不便。

发明内容
[0004]因此,本发明要解决的技术问题在于克服现有技术中的动态光缆使用寿命较短,
且在海水中稳定性较差的缺陷,从而提供一种使用寿命较长,在海水中稳定性较好的动态
海底光缆。
[0005]为了解决上述技术问题,本发明提供了一种动态海底光缆,包括:
[0006]由内到外依次套设的芯体、至少三层铠装层和外护层;
[0007]其中,每一所述铠装层包括至少一层铠装结构,相邻两层铠装层之间设有分隔层,
且相邻两层铠装层的绞合方向相反。
[0008]可选地,相邻两层铠装层的铠装结构的层数不同,且间隔设置
