(54)实用新型名称
一种电解水肥处置设备

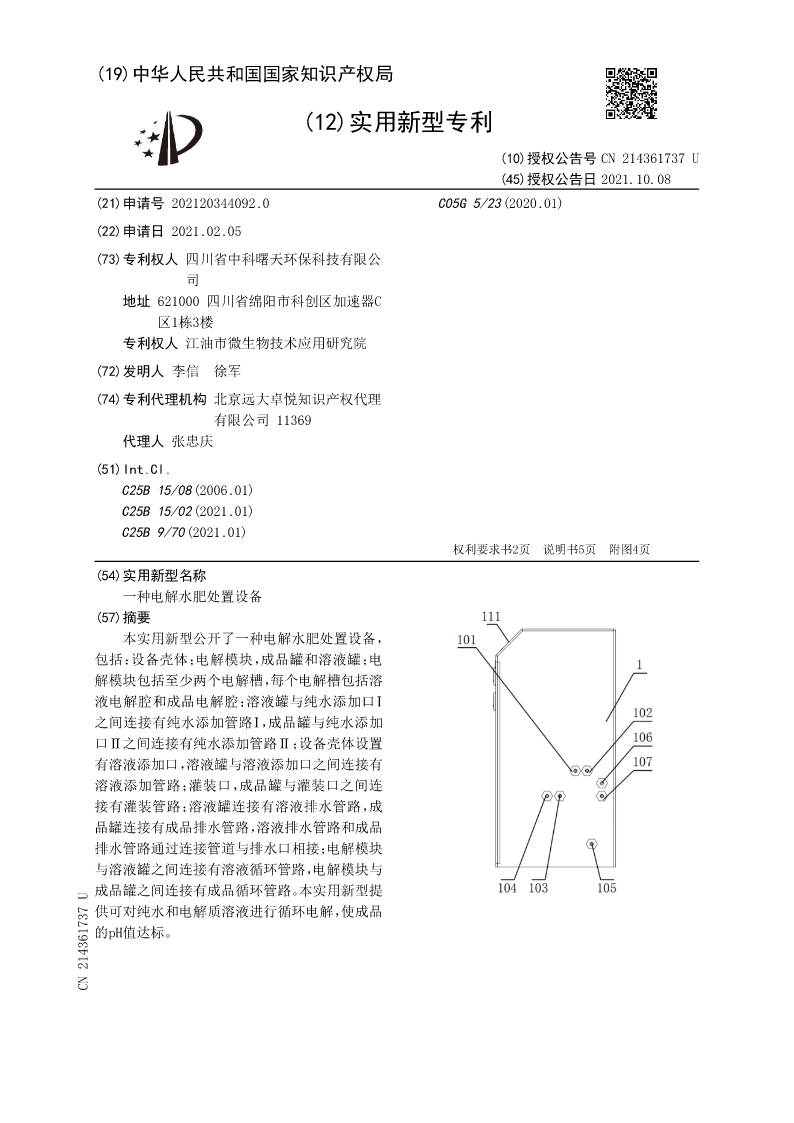

(57)摘要
本实用新型公开了一种电解水肥处置设备，
包括：设备壳体；电解模块，成品罐和溶液罐；电
解模块包括至少两个电解槽，每个电解槽包括溶
液电解腔和成品电解腔；溶液罐与纯水添加口Ⅰ
之间连接有纯水添加管路Ⅰ，成品罐与纯水添加
口Ⅱ之间连接有纯水添加管路Ⅱ；设备壳体设置
有溶液添加口，溶液罐与溶液添加口之间连接有
溶液添加管路；灌装口，成品罐与灌装口之间连
接有灌装管路；溶液罐连接有溶液排水管路，成
品罐连接有成品排水管路，溶液排水管路和成品
排水管路通过连接管道与排水口相接；电解模块
与溶液罐之间连接有溶液循环管路，电解模块与
成品罐之间连接有成品循环管路。本实用新型提
供可对纯水和电解质溶液进行循环电解，使成品
的pH值达标。
CN214361737U

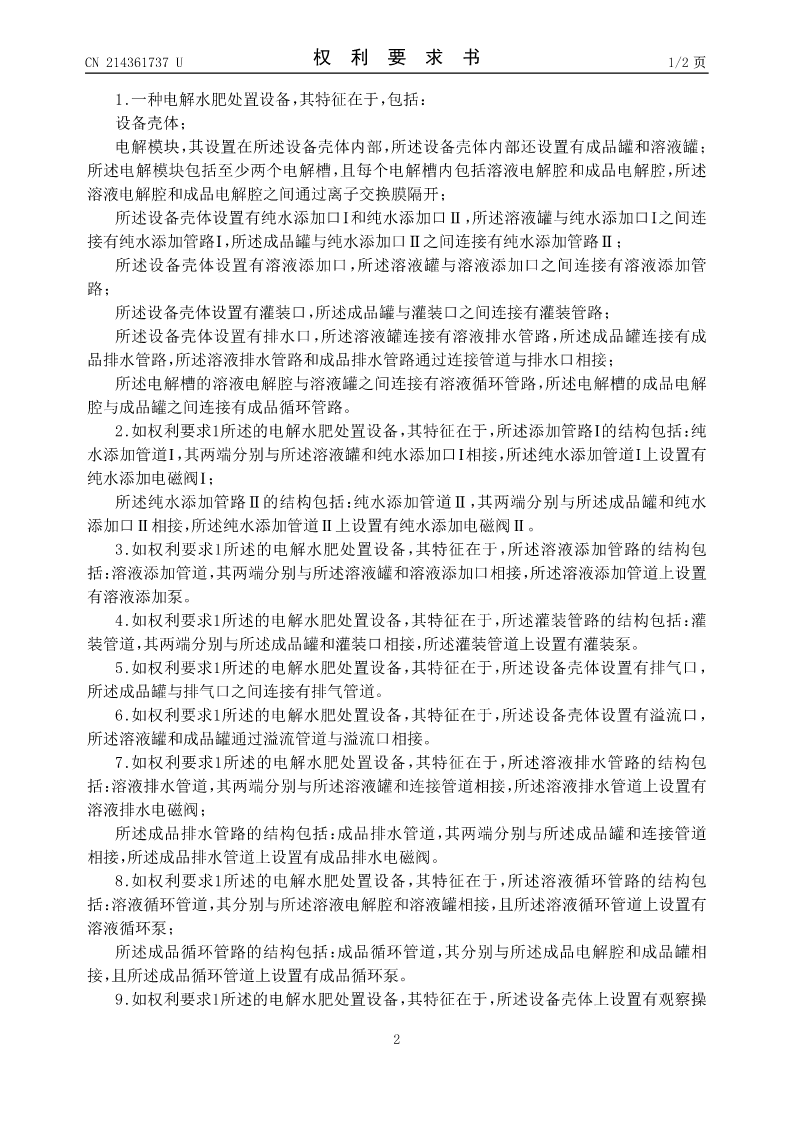

CN214361737U权利要求书1/2页

1.一种电解水肥处置设备，其特征在于，包括：
设备壳体；
电解模块，其设置在所述设备壳体内部，所述设备壳体内部还设置有成品罐和溶液罐；
所述电解模块包括至少两个电解槽，且每个电解槽内包括溶液电解腔和成品电解腔，所述
溶液电解腔和成品电解腔之间通过离子交换膜隔开；
所述设备壳体设置有纯水添加口Ⅰ和纯水添加口Ⅱ，所述溶液罐与纯水添加口Ⅰ之间连
接有纯水添加管路Ⅰ，所述成品罐与纯水添加口Ⅱ之间连接有纯水添加管路Ⅱ；
所述设备壳体设置有溶液添加口，所述溶液罐与溶液添加口之间连接有溶液添加管
路；
所述设备壳体设置有灌装口，所述成品罐与灌装口之间连接有灌装管路；
所述设备壳体设置有排水口，所述溶液罐连接有溶液排水管路，所述成品罐连接有成
品排水管路，所述溶液排水管路和成品排水管路通过连接管道与排水口相接；
所述电解槽的溶液电解腔与溶液罐之间连接有溶液循环管路，所述电解槽的成品电解
腔与成品罐之间连接有成品循环管路。
2.如权利要求1所述的电解水肥处置设备，其特征在于，所述添加管路Ⅰ的结构包括：纯
水添加管道Ⅰ，其两端分别与所述溶液罐和纯水添加口Ⅰ相接，所述纯水添加管道Ⅰ上设置有
纯水添加电磁阀Ⅰ；
所述纯水添加管路Ⅱ的结构包括：纯水添加管道Ⅱ，其两端分别与所述成品罐和纯水
添加口Ⅱ相接，所述纯水添加管道Ⅱ上设置有纯水添加电磁阀Ⅱ。
3.如权利要求1所述的电解水肥处置设备，其特征在于，所述溶液添加管路的结构包
括：溶液添加管道，其两端分别与所述溶液罐和溶液添加口相接，所述溶液添加管道上设置
有溶液添加泵。
4.如权利要求1所述的电解水肥处置设备，其特征在于，所述灌装管路的结构包括：灌
装管道，其两端分别与所述成品罐和灌装口相接，所述灌装管道上设置有灌装泵。
5.如权利要求1所述的电解水肥处置设备，其特征在于，所述设备壳体设置有排气口，
所述成品罐与排气口之间连接有排气管道。
6.如权利要求1所述的电解水肥处置设备，其特征在于，所述设备壳体设置有溢流口，
所述溶液罐和成品罐通过溢流管道与溢流口相接。
7.如权利要求1所述的电解水肥处置设备，其特征在于，所述溶液排水管路的结构包
括：溶液排水管道，其两端分别与所述溶液罐和连接管道相接，所述溶液排水管道上设置有
溶液排水电磁阀；
所述成品排水管路的结构包括：成品排水管道，其两端分别与所述成品罐和连接管道
相接，所述成品排水管道上设置有成品排水电磁阀。
8.如权利要求1所述的电解水肥处置设备，其特征在于，所述溶液循环管路的结构包
括：溶液循环管道，其分别与所述溶液电解腔和溶液罐相接，且所述溶液循环管道上设置有
溶液循环泵；
所述成品循环管路的结构包括：成品循环管道，其分别与所述成品电解腔和成品罐相
接，且所述成品循环管道上设置有成品循环泵。
9.如权利要求1所述的电解水肥处置设备，其特征在于，所述设备壳体上设置有观察操

2

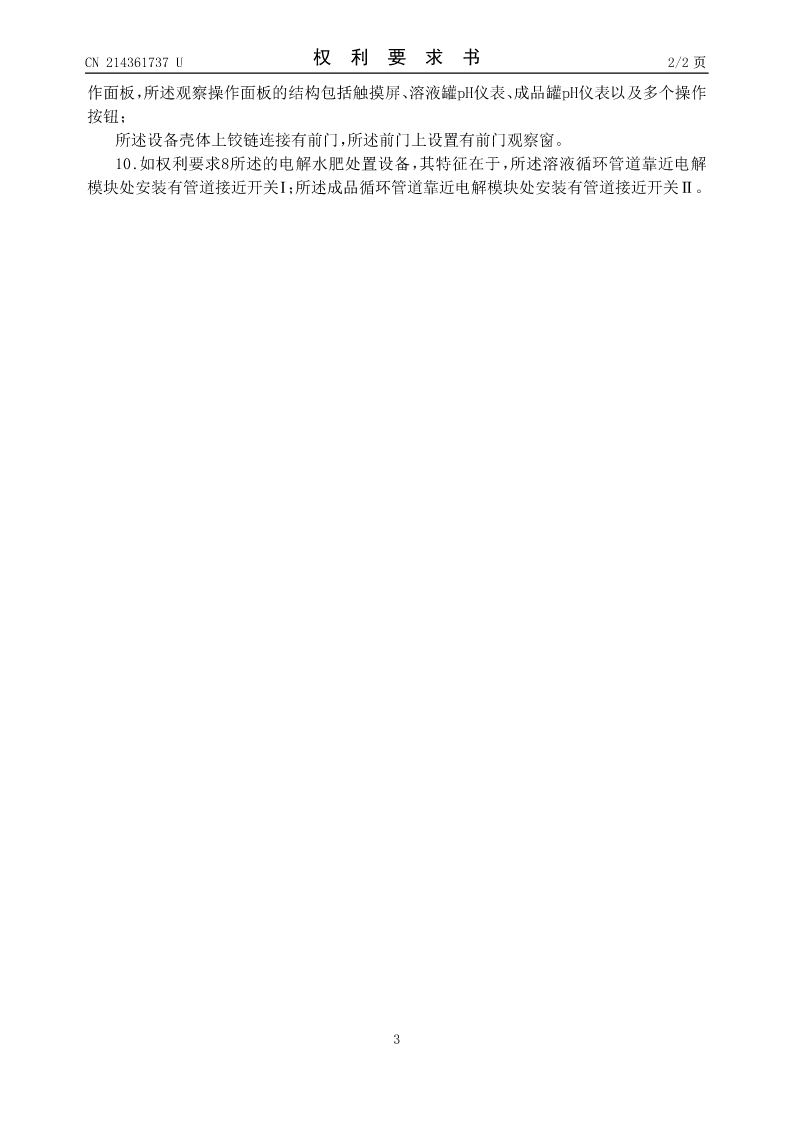

CN214361737U权利要求书2/2页
作面板，所述观察操作面板的结构包括触摸屏、溶液罐pH仪表、成品罐pH仪表以及多个操作
按钮；
所述设备壳体上铰链连
