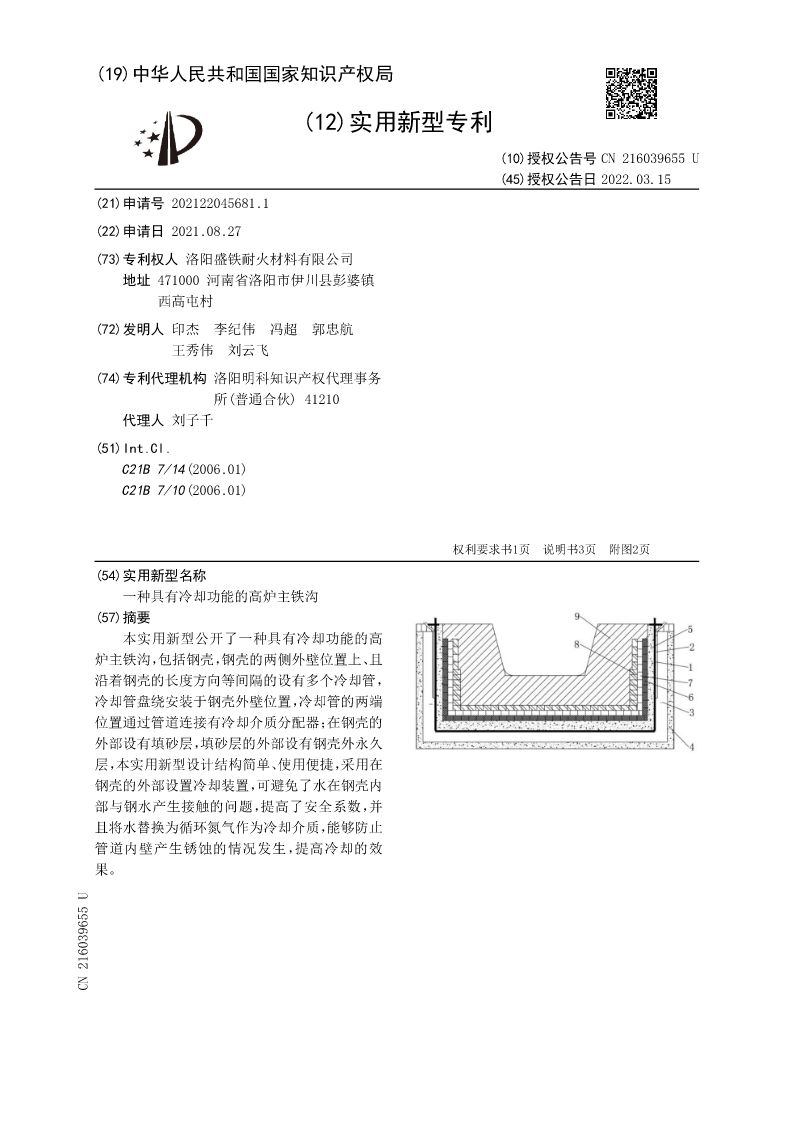

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN216039655U
(45)授权公告日2022.03.15
(21)申请号202122045681.1
(22)申请日2021.08.27
(73)专利权人洛阳盛铁耐火材料有限公司
地址471000河南省洛阳市伊川县彭婆镇
西高屯村
(72)发明人印杰李纪伟冯超郭忠航
王秀伟刘云飞
(74)专利代理机构洛阳明科知识产权代理事务
所(普通合伙)41210
代理人刘子千
(51)Int.Cl.
C21B7/14(2006.01)
C21B7/10(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种具有冷却功能的高炉主铁沟
(57)摘要
本实用新型公开了一种具有冷却功能的高
炉主铁沟，包括钢壳，钢壳的两侧外壁位置上、且
沿着钢壳的长度方向等间隔的设有多个冷却管，
冷却管盘绕安装于钢壳外壁位置，冷却管的两端
位置通过管道连接有冷却介质分配器；在钢壳的
外部设有填砂层，填砂层的外部设有钢壳外永久
层，本实用新型设计结构简单、使用便捷，采用在
钢壳的外部设置冷却装置，可避免了水在钢壳内
部与钢水产生接触的问题，提高了安全系数，并
且将水替换为循环氮气作为冷却介质，能够防止
管道内壁产生锈蚀的情况发生，提高冷却的效
果。
CN216039655U

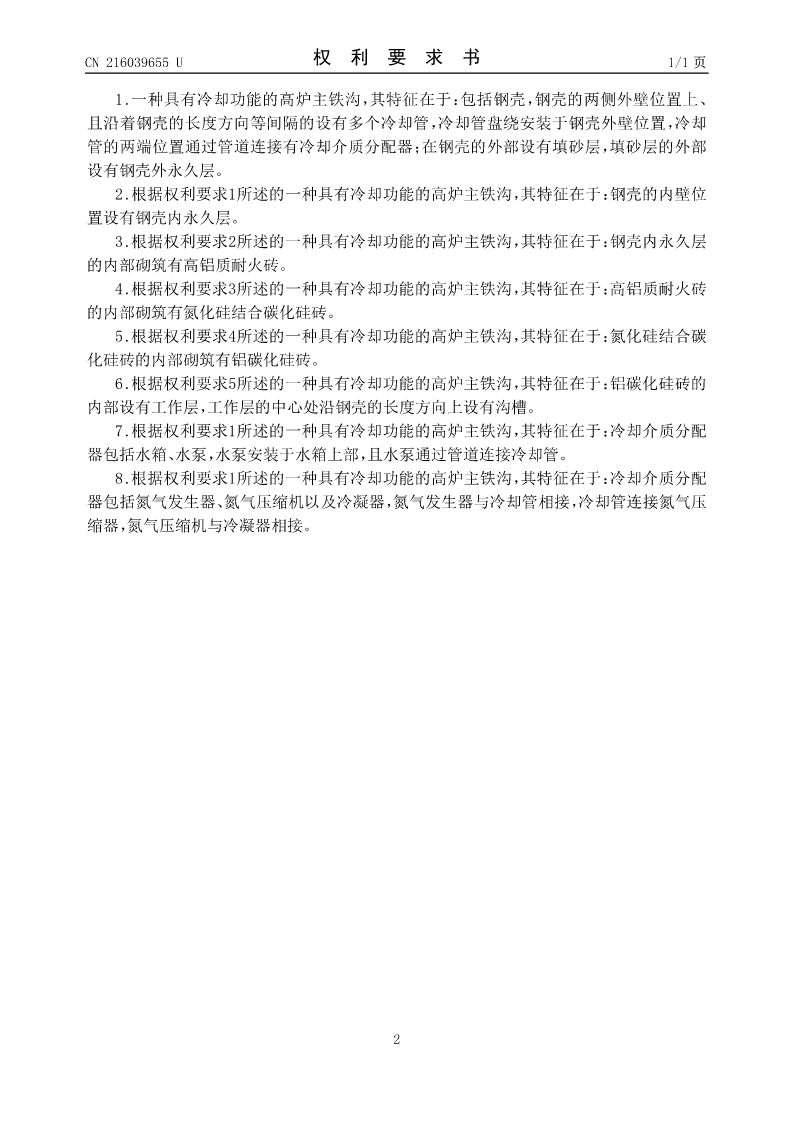

CN216039655U权利要求书1/1页

1.一种具有冷却功能的高炉主铁沟，其特征在于：包括钢壳，钢壳的两侧外壁位置上、
且沿着钢壳的长度方向等间隔的设有多个冷却管，冷却管盘绕安装于钢壳外壁位置，冷却
管的两端位置通过管道连接有冷却介质分配器；在钢壳的外部设有填砂层，填砂层的外部
设有钢壳外永久层。
2.根据权利要求1所述的一种具有冷却功能的高炉主铁沟，其特征在于：钢壳的内壁位
置设有钢壳内永久层。
3.根据权利要求2所述的一种具有冷却功能的高炉主铁沟，其特征在于：钢壳内永久层
的内部砌筑有高铝质耐火砖。
4.根据权利要求3所述的一种具有冷却功能的高炉主铁沟，其特征在于：高铝质耐火砖
的内部砌筑有氮化硅结合碳化硅砖。
5.根据权利要求4所述的一种具有冷却功能的高炉主铁沟，其特征在于：氮化硅结合碳
化硅砖的内部砌筑有铝碳化硅砖。
6.根据权利要求5所述的一种具有冷却功能的高炉主铁沟，其特征在于：铝碳化硅砖的
内部设有工作层，工作层的中心处沿钢壳的长度方向上设有沟槽。
7.根据权利要求1所述的一种具有冷却功能的高炉主铁沟，其特征在于：冷却介质分配
器包括水箱、水泵，水泵安装于水箱上部，且水泵通过管道连接冷却管。
8.根据权利要求1所述的一种具有冷却功能的高炉主铁沟，其特征在于：冷却介质分配
器包括氮气发生器、氮气压缩机以及冷凝器，氮气发生器与冷却管相接，冷却管连接氮气压
缩器，氮气压缩机与冷凝器相接。

2
CN216039655U说明书1/3页

一种具有冷却功能的高炉主铁沟

技术领域
[0001]本实用新型属于主铁沟设计技术领域，具体涉及一种具有冷却功能的高炉主铁
沟。

背景技术
[0002]主铁沟是高炉炉前出铁场铁水导流及渣铁分离的必要设施，目前绝大多数主铁沟
为储铁式主铁沟，主要组成包括：钢壳、钢壳内的耐火材料、钢壳外的耐材以及钢壳外的安
装支撑固定结构。主铁沟的寿命极大地影响了铁前操作工的劳动强度、吨铁耐材消耗量，甚
至影响高炉的正常生产。
[0003]目前，为了提高主铁沟的使用寿命，通常采用在钢壳的内部增设冷却装置对主铁
沟工作过程进行降温，其中，主要采用冷却水作为冷却剂，这种工作方式一是存在安全风
险，由于冷却水在钢壳内部流动，当钢壳内的耐火材料出现破裂时，容易造成水与钢水接触
的风险；二是采用水作为冷却剂，在长期工作之后，水管的管道内壁会产生锈蚀，造成堵塞，
从而影响冷却的效果。

发明内容
[0004]本实用新型为了解决上述技术问题，提供一种具有冷却功能的高炉主铁沟，其结
构设计简单合理、使用便捷，采用在钢壳的外部设置冷却装置，可避免了水在钢壳内部与钢
水产生接触的问题，提高了安全系数，并且将水替换为循环氮气作为冷却介质，能够防止管
道内壁产生锈蚀的情况发生，提高冷却的效果。
[0005]本实用新型所采用的技术方案是：一种具有冷却功能的高炉主铁沟，包括钢壳，钢
壳的两侧外壁位置上、且沿着钢壳的长度方向等间隔的设有多个冷却管，冷却管盘绕安装
于钢壳外壁位置，冷却管的两端位置通过管道连接有冷却介质分配器；在钢壳的外部设有
填砂层，填砂层的外部设有钢壳外永久层。
[0006]所述钢壳的内壁位置设有钢壳内永久层。
[0007]所述钢壳内永久层的内部砌筑有高铝质耐火砖。
[0008]所述高铝质耐火砖的内部砌筑有氮化硅结合碳化硅砖。
[0009]所述氮化硅结合碳
