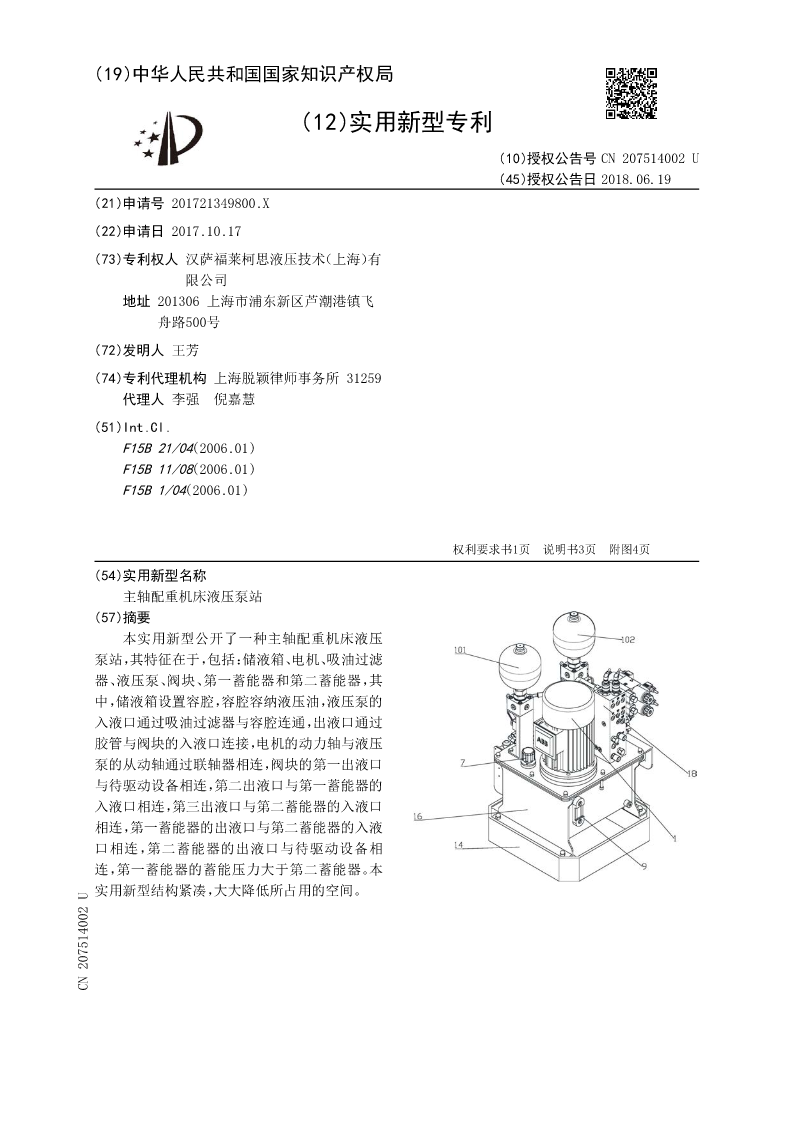

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN207514002U
(45)授权公告日2018.06.19
(21)申请号201721349800.X
(22)申请日2017.10.17
(73)专利权人汉萨福莱柯思液压技术(上海)有
限公司
地址201306上海市浦东新区芦潮港镇飞
舟路500号
(72)发明人王芳
(74)专利代理机构上海脱颖律师事务所31259
代理人李强倪嘉慧
(51)Int.Cl.
F15B21/04(2006.01)
F15B11/08(2006.01)
F15B1/04(2006.01)



权利要求书1页说明书3页附图4页
(54)实用新型名称
主轴配重机床液压泵站
(57)摘要
本实用新型公开了一种主轴配重机床液压
泵站,其特征在于,包括:储液箱、电机、吸油过滤
器、液压泵、阀块、第一蓄能器和第二蓄能器,其
中,储液箱设置容腔,容腔容纳液压油,液压泵的
入液口通过吸油过滤器与容腔连通,出液口通过
胶管与阀块的入液口连接,电机的动力轴与液压
泵的从动轴通过联轴器相连,阀块的第一出液口
与待驱动设备相连,第二出液口与第一蓄能器的
入液口相连,第三出液口与第二蓄能器的入液口
相连,第一蓄能器的出液口与第二蓄能器的入液
口相连,第二蓄能器的出液口与待驱动设备相
连,第一蓄能器的蓄能压力大于第二蓄能器。本
实用新型结构紧凑,大大降低所占用的空间。
CN207514002U

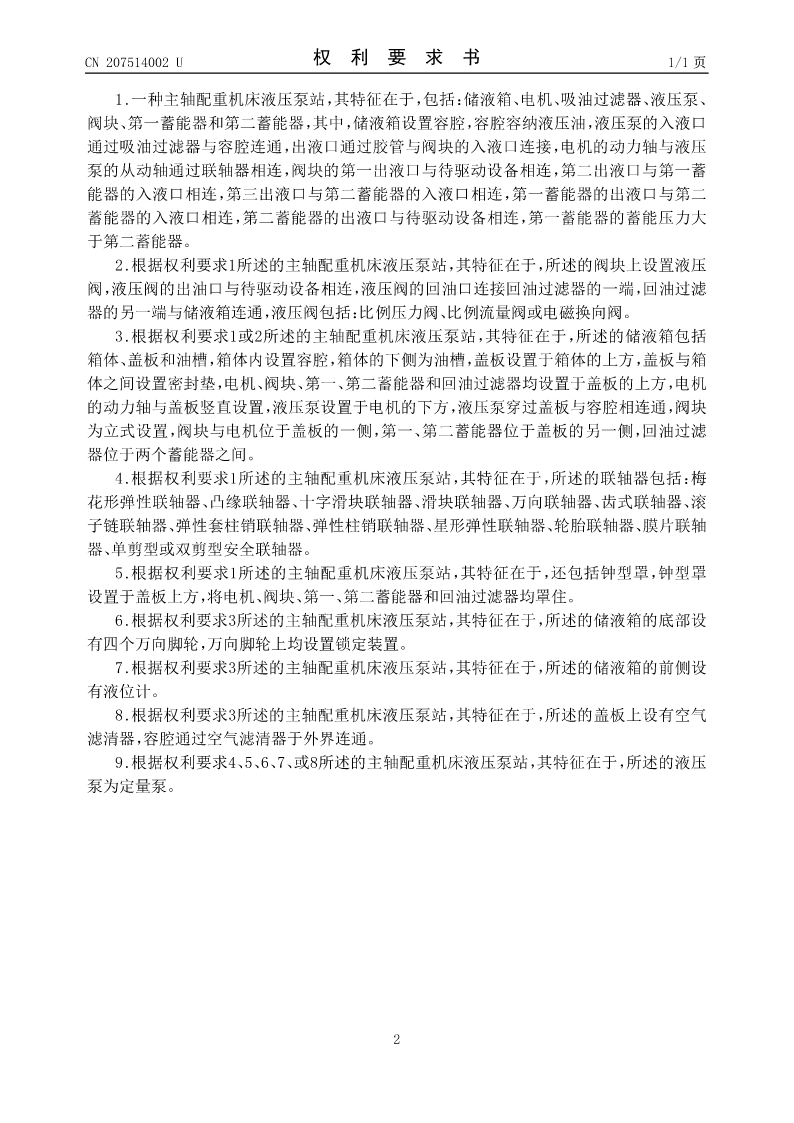

CN207514002U权利要求书1/1页

1.一种主轴配重机床液压泵站,其特征在于,包括:储液箱、电机、吸油过滤器、液压泵、
阀块、第一蓄能器和第二蓄能器,其中,储液箱设置容腔,容腔容纳液压油,液压泵的入液口
通过吸油过滤器与容腔连通,出液口通过胶管与阀块的入液口连接,电机的动力轴与液压
泵的从动轴通过联轴器相连,阀块的第一出液口与待驱动设备相连,第二出液口与第一蓄
能器的入液口相连,第三出液口与第二蓄能器的入液口相连,第一蓄能器的出液口与第二
蓄能器的入液口相连,第二蓄能器的出液口与待驱动设备相连,第一蓄能器的蓄能压力大
于第二蓄能器。
2.根据权利要求1所述的主轴配重机床液压泵站,其特征在于,所述的阀块上设置液压
阀,液压阀的出油口与待驱动设备相连,液压阀的回油口连接回油过滤器的一端,回油过滤
器的另一端与储液箱连通,液压阀包括:比例压力阀、比例流量阀或电磁换向阀。
3.根据权利要求1或2所述的主轴配重机床液压泵站,其特征在于,所述的储液箱包括
箱体、盖板和油槽,箱体内设置容腔,箱体的下侧为油槽,盖板设置于箱体的上方,盖板与箱
体之间设置密封垫,电机、阀块、第一、第二蓄能器和回油过滤器均设置于盖板的上方,电机
的动力轴与盖板竖直设置,液压泵设置于电机的下方,液压泵穿过盖板与容腔相连通,阀块
为立式设置,阀块与电机位于盖板的一侧,第一、第二蓄能器位于盖板的另一侧,回油过滤
器位于两个蓄能器之间。
4.根据权利要求1所述的主轴配重机床液压泵站,其特征在于,所述的联轴器包括:梅
花形弹性联轴器、凸缘联轴器、十字滑块联轴器、滑块联轴器、万向联轴器、齿式联轴器、滚
子链联轴器、弹性套柱销联轴器、弹性柱销联轴器、星形弹性联轴器、轮胎联轴器、膜片联轴
器、单剪型或双剪型安全联轴器。
5.根据权利要求1所述的主轴配重机床液压泵站,其特征在于,还包括钟型罩,钟型罩
设置于盖板上方,将电机、阀块、第一、第二蓄能器和回油过滤器均罩住。
6.根据权利要求3所述的主轴配重机床液压泵站,其特征在于,所述的储液箱的底部设
有四个万向脚轮,万向脚轮上均设置锁定装置。
7.根据权利要求3所述的主轴配重机床液压泵站,其特征在于,所述的储液箱的前侧设
有液位计。
8.根据权利要求3所述的主轴配重机床液压泵站,其特征在于,所述的盖板上设有空气
滤清器,容腔通过空气滤清器于外界连通。
9.根据权利要求4、5、6、7、或8所述的主轴配重机床液压泵站,其特征在于,所述的液压
泵为定量泵。


2

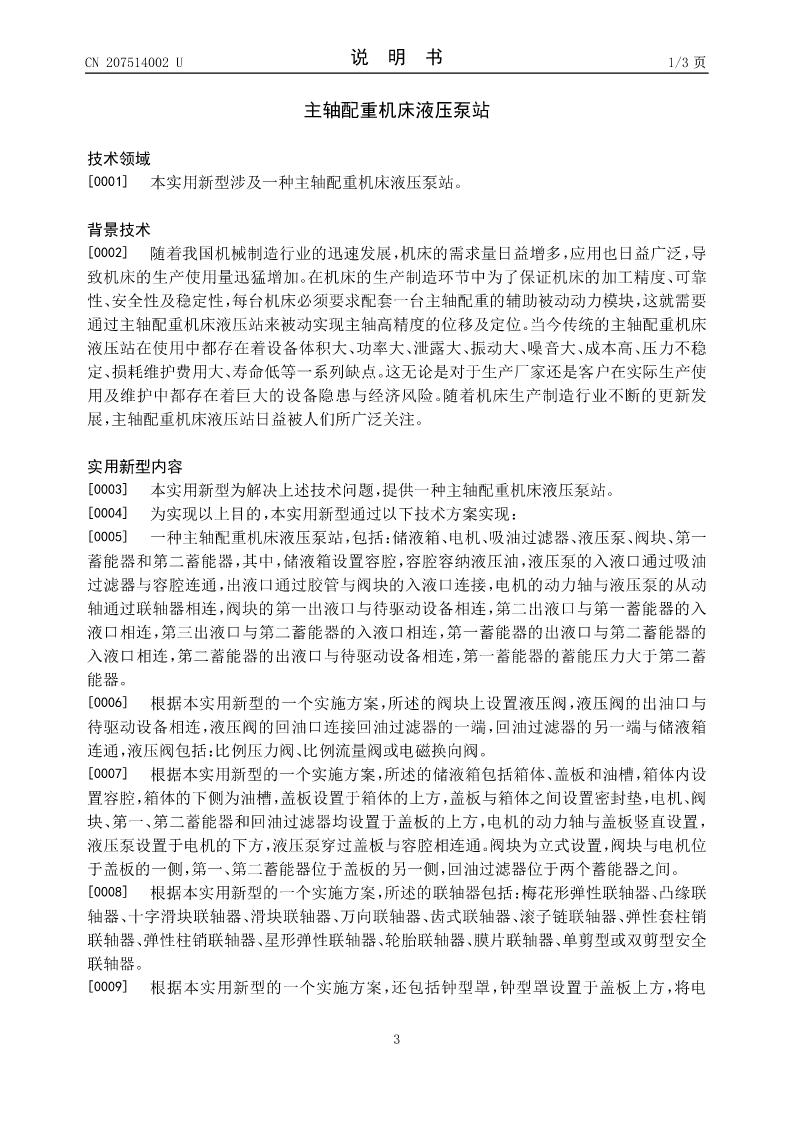

CN207514002U说明书1/3页

主轴配重机床液压泵站

技术领域
[0001]本实用新型涉及一种主轴配重机床液压泵站。

背景技术
[0002]随着我国机械制造行业的迅速发展,机床的需求量日益增多,应用也日益广泛,导
致机床的生产使用量迅猛增加。在机床的生产制造环节中为了保证机床的加工精度、可靠
性、安全性及稳定性,每台机床必须要求配套一台主轴配重的辅助被动动力模块,这就需要
通过主轴配重机床液压站来被动实现主轴高精度的位移及定位。当今传统的主轴配重机床
液压站在使用中都存在着设备体积大、功率大、泄露大、振动大、噪音大、成本高、压力不稳
定、损耗维护费用大、寿命低等一系列缺点。这无论是对于生产厂家还是客户在实际生产使
用及维
