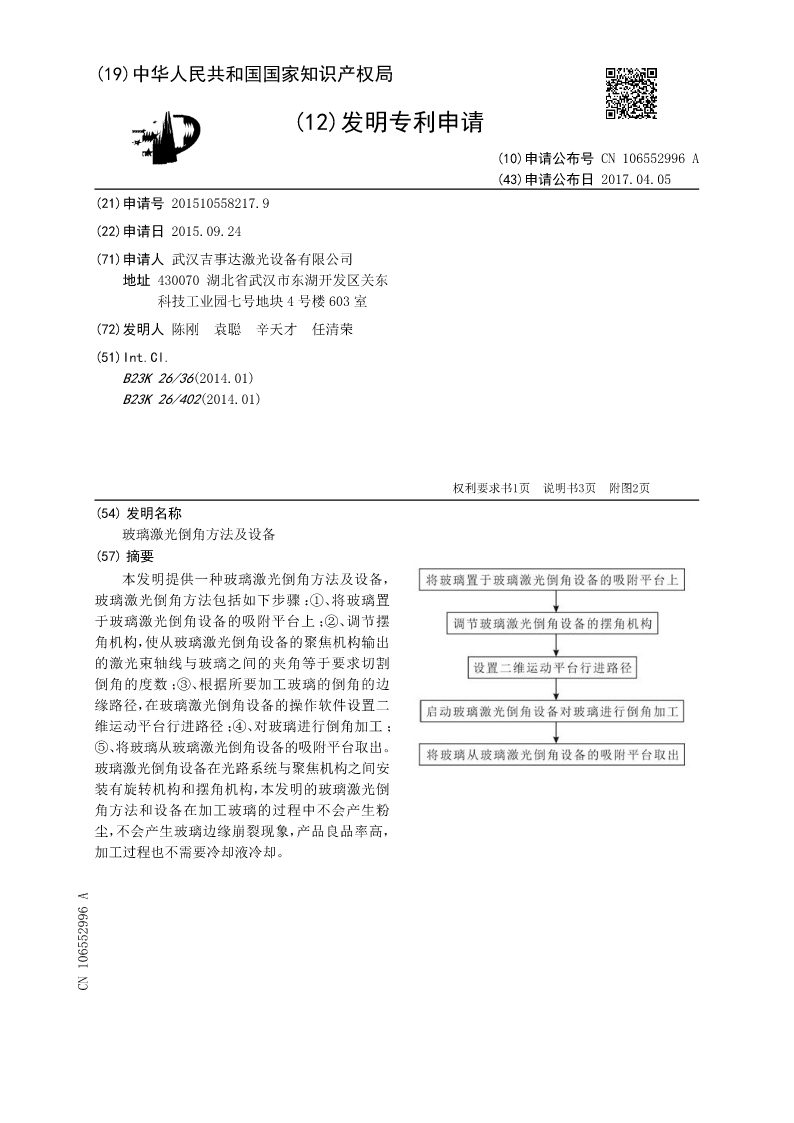

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN106552996A
(43)申请公布日2017.04.05
(21)申请号201510558217.9
(22)申请日2015.09.24
(71)申请人武汉吉事达激光设备有限公司
地址430070湖北省武汉市东湖开发区关东
科技工业园七号地块4号楼603室

(72)发明人陈刚袁聪辛天才任清荣
(51)Int.Cl.
B23K26/36(2014.01)
B23K26/402(2014.01)


权利要求书1页说明书3页附图2页
(54)发明名称
玻璃激光倒角方法及设备
(57)摘要
本发明提供一种玻璃激光倒角方法及设备,
玻璃激光倒角方法包括如下步骤:①、将玻璃置
于玻璃激光倒角设备的吸附平台上;②、调节摆
角机构,使从玻璃激光倒角设备的聚焦机构输出
的激光束轴线与玻璃之间的夹角等于要求切割
倒角的度数;③、根据所要加工玻璃的倒角的边
缘路径,在玻璃激光倒角设备的操作软件设置二
维运动平台行进路径;④、对玻璃进行倒角加工;
⑤、将玻璃从玻璃激光倒角设备的吸附平台取出。
玻璃激光倒角设备在光路系统与聚焦机构之间安
装有旋转机构和摆角机构,本发明的玻璃激光倒
角方法和设备在加工玻璃的过程中不会产生粉
尘,不会产生玻璃边缘崩裂现象,产品良品率高,
加工过程也不需要冷却液冷却。
CN106552996A

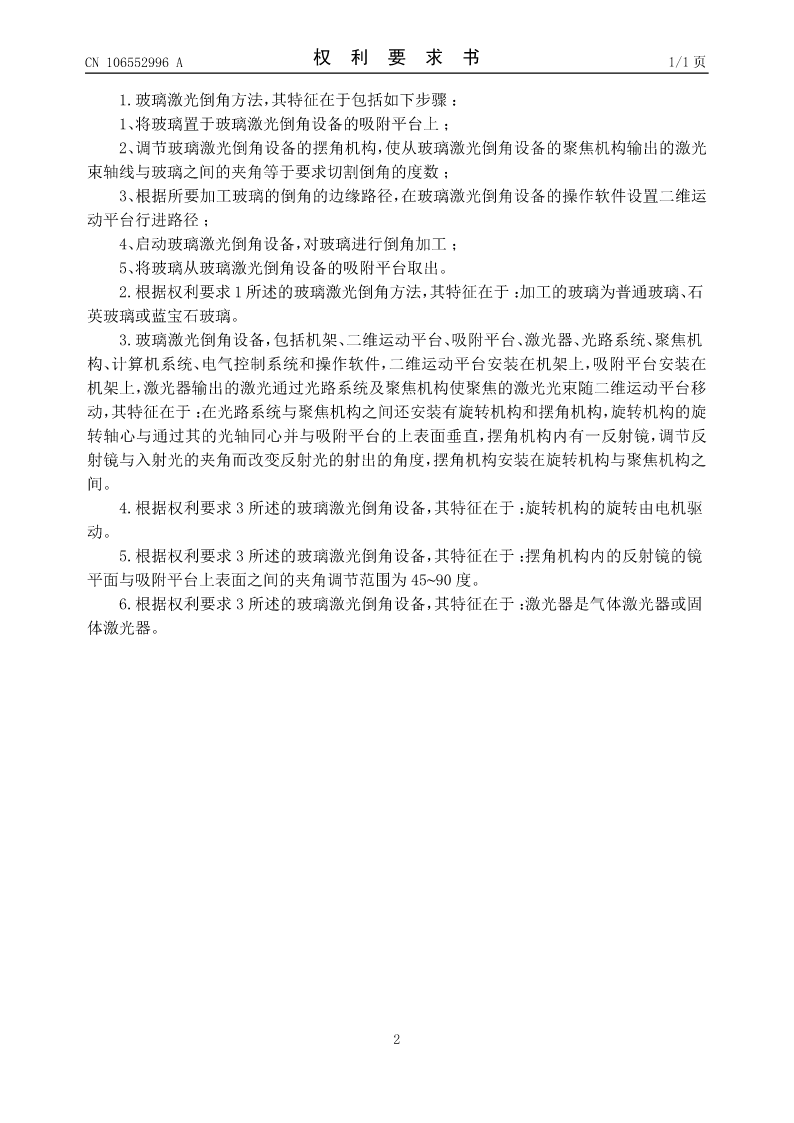

CN106552996A权利要求书1/1页

1.玻璃激光倒角方法,其特征在于包括如下步骤:
1、将玻璃置于玻璃激光倒角设备的吸附平台上;
2、调节玻璃激光倒角设备的摆角机构,使从玻璃激光倒角设备的聚焦机构输出的激光
束轴线与玻璃之间的夹角等于要求切割倒角的度数;
3、根据所要加工玻璃的倒角的边缘路径,在玻璃激光倒角设备的操作软件设置二维运
动平台行进路径;
4、启动玻璃激光倒角设备,对玻璃进行倒角加工;
5、将玻璃从玻璃激光倒角设备的吸附平台取出。
2.根据权利要求1所述的玻璃激光倒角方法,其特征在于:加工的玻璃为普通玻璃、石
英玻璃或蓝宝石玻璃。
3.玻璃激光倒角设备,包括机架、二维运动平台、吸附平台、激光器、光路系统、聚焦机
构、计算机系统、电气控制系统和操作软件,二维运动平台安装在机架上,吸附平台安装在
机架上,激光器输出的激光通过光路系统及聚焦机构使聚焦的激光光束随二维运动平台移
动,其特征在于:在光路系统与聚焦机构之间还安装有旋转机构和摆角机构,旋转机构的旋
转轴心与通过其的光轴同心并与吸附平台的上表面垂直,摆角机构内有一反射镜,调节反
射镜与入射光的夹角而改变反射光的射出的角度,摆角机构安装在旋转机构与聚焦机构之
间。
4.根据权利要求3所述的玻璃激光倒角设备,其特征在于:旋转机构的旋转由电机驱
动。
5.根据权利要求3所述的玻璃激光倒角设备,其特征在于:摆角机构内的反射镜的镜
平面与吸附平台上表面之间的夹角调节范围为45~90度。
6.根据权利要求3所述的玻璃激光倒角设备,其特征在于:激光器是气体激光器或固
体激光器。


2

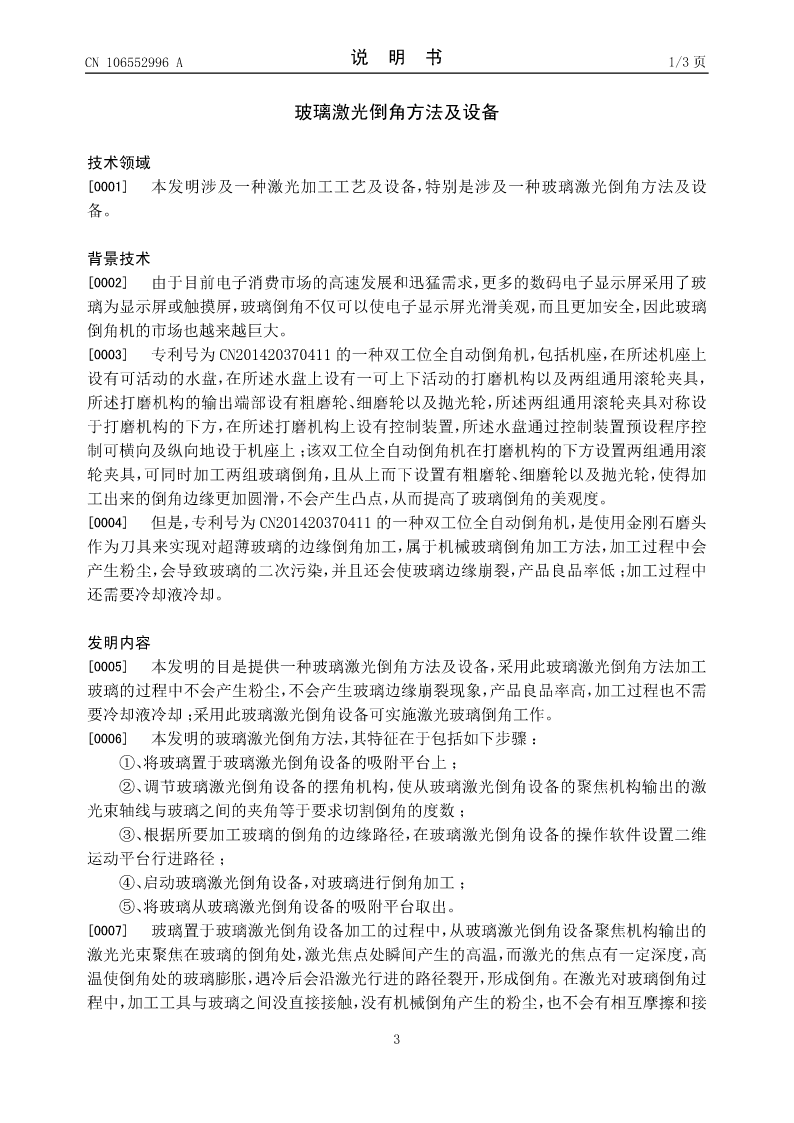

CN106552996A说明书1/3页

玻璃激光倒角方法及设备

技术领域
[0001]本发明涉及一种激光加工工艺及设备,特别是涉及一种玻璃激光倒角方法及设
备。

背景技术
[0002]由于目前电子消费市场的高速发展和迅猛需求,更多的数码电子显示屏采用了玻
璃为显示屏或触摸屏,玻璃倒角不仅可以使电子显示屏光滑美观,而且更加安全,因此玻璃
倒角机的市场也越来越巨大。
[0003]专利号为CN201420370411的一种双工位全自动倒角机,包括机座,在所述机座上
设有可活动的水盘,在所述水盘上设有一可上下活动的打磨机构以及两组通用滚轮夹具,
所述打磨机构的输出端部设有粗磨轮、细磨轮以及抛光轮,所述两组通用滚轮夹具对称设
于打磨机构的下方,在所述打磨机构上设有控制装置,所述水盘通过控制装置预设程序控
制可横向及纵向地设于机座上;该双工位全自动倒角机在打磨机构的下方设置两组通用滚
轮夹具,可同时加工两组玻璃倒角,且从上而下设置有粗磨轮、细磨轮以及抛光轮,使得加
工出来的倒角边缘更加圆滑,不会产生凸点,从而提高了玻璃倒角的美观度。
[0004]但是,专利号为CN201420370411的一种双工位全自动倒角机,是使用金刚石磨头
作为刀具来实现对超薄玻璃的边缘倒角加工,属于机械玻璃倒角加工方法,加工过程中会
产生粉尘,会导致玻璃的二次污染,并且还会使玻璃边缘崩裂,产品良品率低;加工过程中
还需要冷却液冷却。

发明内容
[0005]本发明的目是提供一种玻璃激光倒角方法及设备,采用此玻璃激光倒角方法加工
玻璃的过程中不会产生粉尘,不会产生玻璃边缘崩裂现象,产品良品率高,加工过程也不需
要冷却液冷却;采用此
