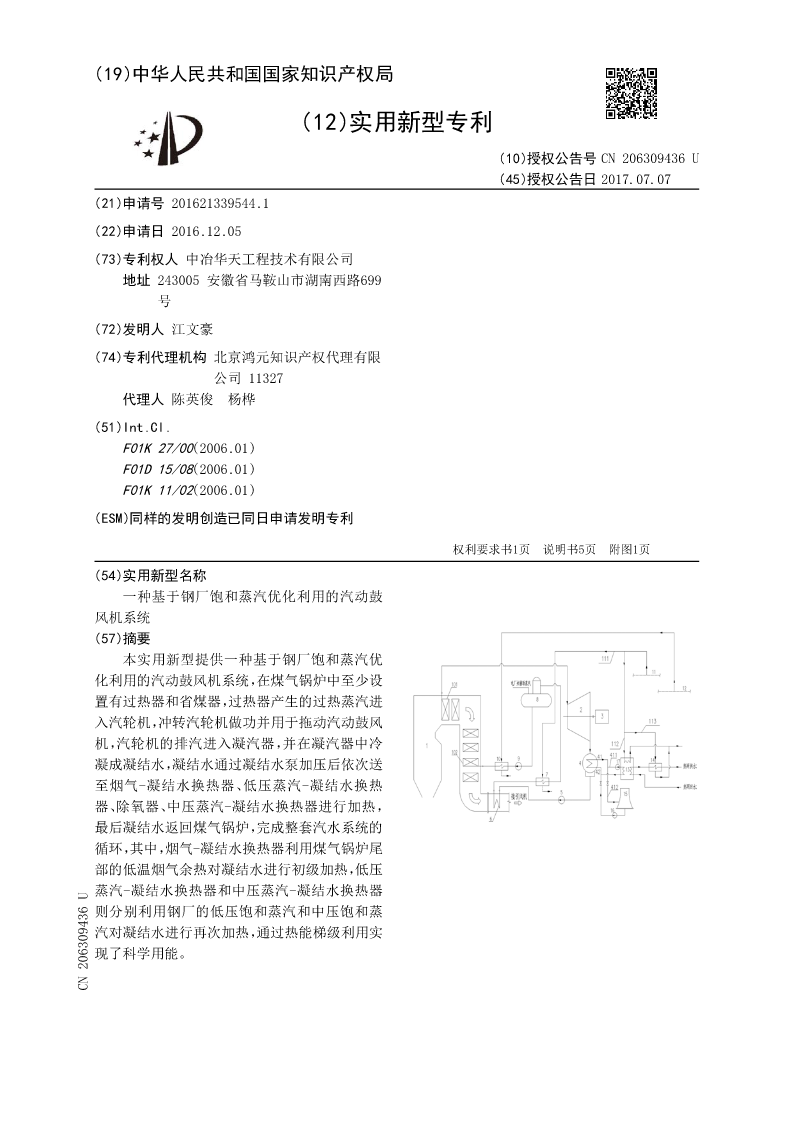

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN206309436U
(45)授权公告日2017.07.07
(21)申请号201621339544.1
(22)申请日2016.12.05
(73)专利权人中冶华天工程技术有限公司
地址243005安徽省马鞍山市湖南西路699
号
(72)发明人江文豪
(74)专利代理机构北京鸿元知识产权代理有限
公司11327
代理人陈英俊杨桦
(51)Int.Cl.
F01K27/00(2006.01)
F01D15/08(2006.01)
F01K11/02(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书1页说明书5页附图1页
(54)实用新型名称
一种基于钢厂饱和蒸汽优化利用的汽动鼓
风机系统
(57)摘要
本实用新型提供一种基于钢厂饱和蒸汽优
化利用的汽动鼓风机系统，在煤气锅炉中至少设
置有过热器和省煤器，过热器产生的过热蒸汽进
入汽轮机，冲转汽轮机做功并用于拖动汽动鼓风
机，汽轮机的排汽进入凝汽器，并在凝汽器中冷
凝成凝结水，凝结水通过凝结水泵加压后依次送
至烟气-凝结水换热器、低压蒸汽-凝结水换热
器、除氧器、中压蒸汽-凝结水换热器进行加热，
最后凝结水返回煤气锅炉，完成整套汽水系统的
循环，其中，烟气-凝结水换热器利用煤气锅炉尾
部的低温烟气余热对凝结水进行初级加热，低压
蒸汽-凝结水换热器和中压蒸汽-凝结水换热器
则分别利用钢厂的低压饱和蒸汽和中压饱和蒸
汽对凝结水进行再次加热，通过热能梯级利用实
现了科学用能。
CN206309436U

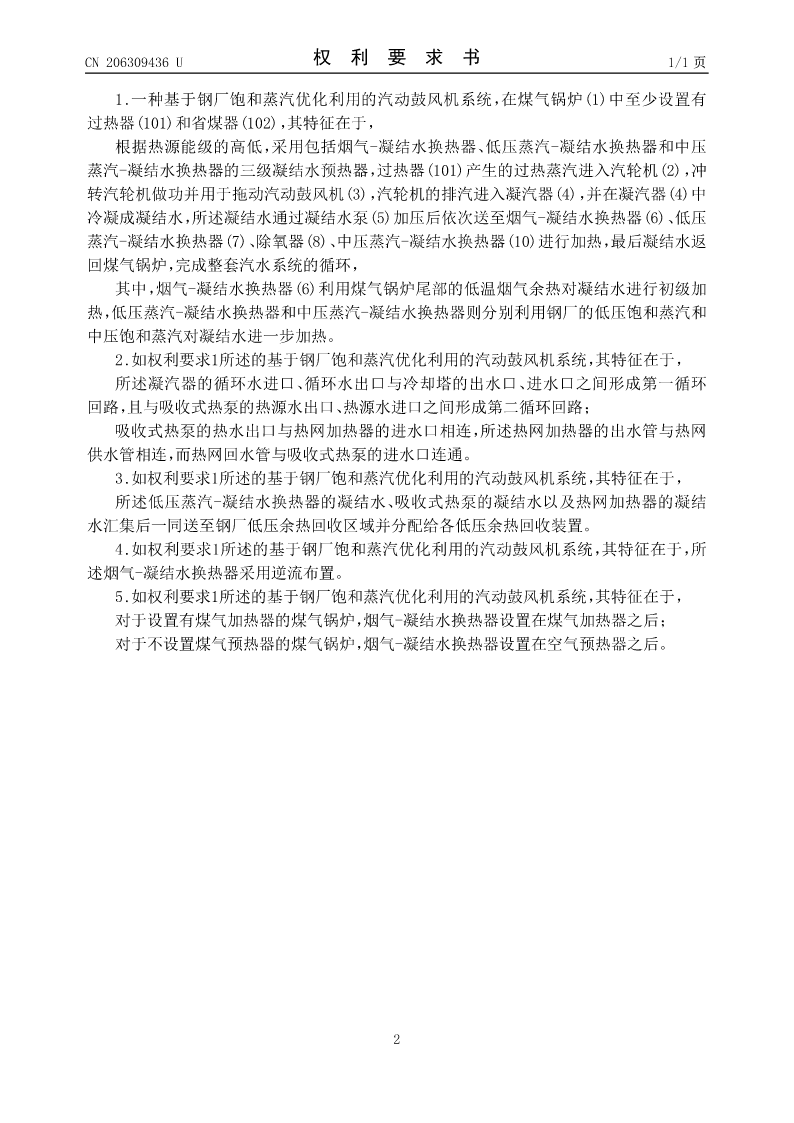

CN206309436U权利要求书1/1页

1.一种基于钢厂饱和蒸汽优化利用的汽动鼓风机系统，在煤气锅炉(1)中至少设置有
过热器(101)和省煤器(102)，其特征在于，
根据热源能级的高低，采用包括烟气-凝结水换热器、低压蒸汽-凝结水换热器和中压
蒸汽-凝结水换热器的三级凝结水预热器，过热器(101)产生的过热蒸汽进入汽轮机(2)，冲
转汽轮机做功并用于拖动汽动鼓风机(3)，汽轮机的排汽进入凝汽器(4)，并在凝汽器(4)中
冷凝成凝结水，所述凝结水通过凝结水泵(5)加压后依次送至烟气-凝结水换热器(6)、低压
蒸汽-凝结水换热器(7)、除氧器(8)、中压蒸汽-凝结水换热器(10)进行加热，最后凝结水返
回煤气锅炉，完成整套汽水系统的循环，
其中，烟气-凝结水换热器(6)利用煤气锅炉尾部的低温烟气余热对凝结水进行初级加
热，低压蒸汽-凝结水换热器和中压蒸汽-凝结水换热器则分别利用钢厂的低压饱和蒸汽和
中压饱和蒸汽对凝结水进一步加热。
2.如权利要求1所述的基于钢厂饱和蒸汽优化利用的汽动鼓风机系统，其特征在于，
所述凝汽器的循环水进口、循环水出口与冷却塔的出水口、进水口之间形成第一循环
回路，且与吸收式热泵的热源水出口、热源水进口之间形成第二循环回路；
吸收式热泵的热水出口与热网加热器的进水口相连，所述热网加热器的出水管与热网
供水管相连，而热网回水管与吸收式热泵的进水口连通。
3.如权利要求1所述的基于钢厂饱和蒸汽优化利用的汽动鼓风机系统，其特征在于，
所述低压蒸汽-凝结水换热器的凝结水、吸收式热泵的凝结水以及热网加热器的凝结
水汇集后一同送至钢厂低压余热回收区域并分配给各低压余热回收装置。
4.如权利要求1所述的基于钢厂饱和蒸汽优化利用的汽动鼓风机系统，其特征在于，所
述烟气-凝结水换热器采用逆流布置。
5.如权利要求1所述的基于钢厂饱和蒸汽优化利用的汽动鼓风机系统，其特征在于，
对于设置有煤气加热器的煤气锅炉，烟气-凝结水换热器设置在煤气加热器之后；
对于不设置煤气预热器的煤气锅炉，烟气-凝结水换热器设置在空气预热器之后。

2

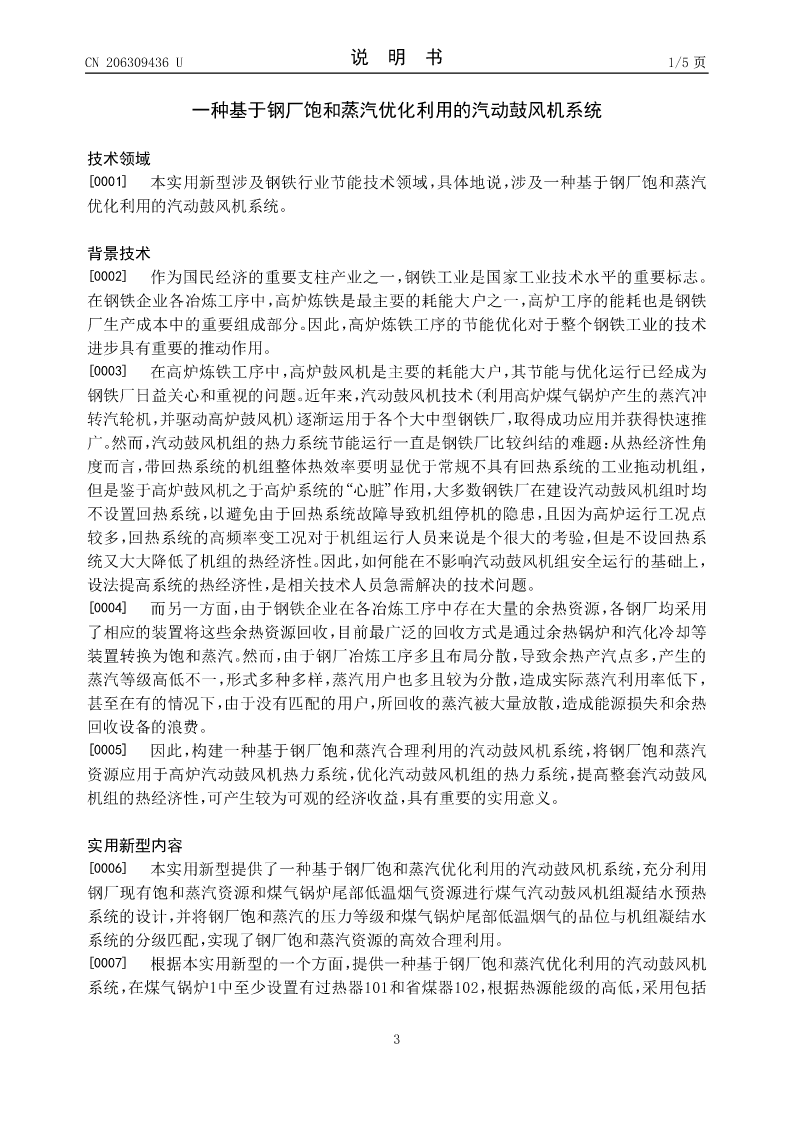

CN206309436U说明书1/5页

一种基于钢厂饱和蒸汽优化利用的汽动鼓风机系统

技术领域
[0001]本实用新型涉及钢铁行业节能技术领域，具体地说，涉及一种基于钢厂饱和蒸汽
优化利用的汽动鼓风机系统。

背景技术
[0002]作为国民经济的重要支柱产业之一，钢铁工业是国家工业技术水平的重要标志。
在钢铁企业各冶炼工序中，高炉炼铁是最主要的耗能大户之一，高炉工序的能耗也是钢铁
厂生产成本中的重要组成部分。因此，高炉炼铁工序的节能优化对于整个钢铁工业的技术
进步具有重要的推动作用。
[0003]在高炉炼铁工序中，高炉鼓风机是主要的耗能大户，其节能与优化运行已经成为
钢铁厂日益关心和重视的问题。近年来，汽动鼓风机技术(利用高炉煤气锅炉产生的蒸汽冲
转汽轮机，并驱动高炉鼓风机)逐渐运用于各个大中型钢铁厂，取得成功应用并获得快速推
广。然而，汽动鼓风机组的热力系统节能运行一直是钢铁厂比较纠结的难题：从热经济性角
度而言，带回热系统的机组
