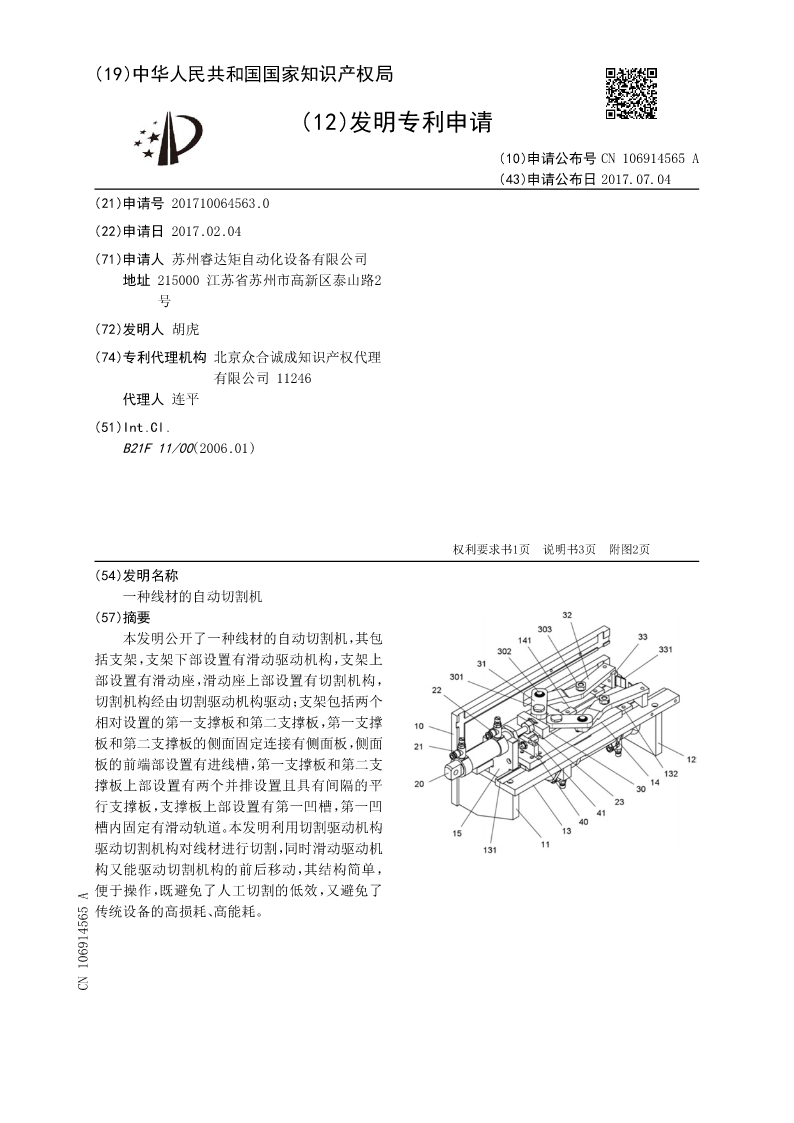

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN106914565A
(43)申请公布日2017.07.04
(21)申请号201710064563.0
(22)申请日2017.02.04
(71)申请人苏州睿达矩自动化设备有限公司
地址215000江苏省苏州市高新区泰山路2
号
(72)发明人胡虎
(74)专利代理机构北京众合诚成知识产权代理
有限公司11246
代理人连平
(51)Int.Cl.
B21F11/00(2006.01)

权利要求书1页说明书3页附图2页
(54)发明名称
一种线材的自动切割机
(57)摘要
本发明公开了一种线材的自动切割机，其包
括支架，支架下部设置有滑动驱动机构，支架上
部设置有滑动座，滑动座上部设置有切割机构，
切割机构经由切割驱动机构驱动；支架包括两个
相对设置的第一支撑板和第二支撑板，第一支撑
板和第二支撑板的侧面固定连接有侧面板，侧面
板的前端部设置有进线槽，第一支撑板和第二支
撑板上部设置有两个并排设置且具有间隔的平
行支撑板，支撑板上部设置有第一凹槽，第一凹
槽内固定有滑动轨道。本发明利用切割驱动机构
驱动切割机构对线材进行切割，同时滑动驱动机
构又能驱动切割机构的前后移动，其结构简单，
便于操作，既避免了人工切割的低效，又避免了
传统设备的高损耗、高能耗。
CN106914565A

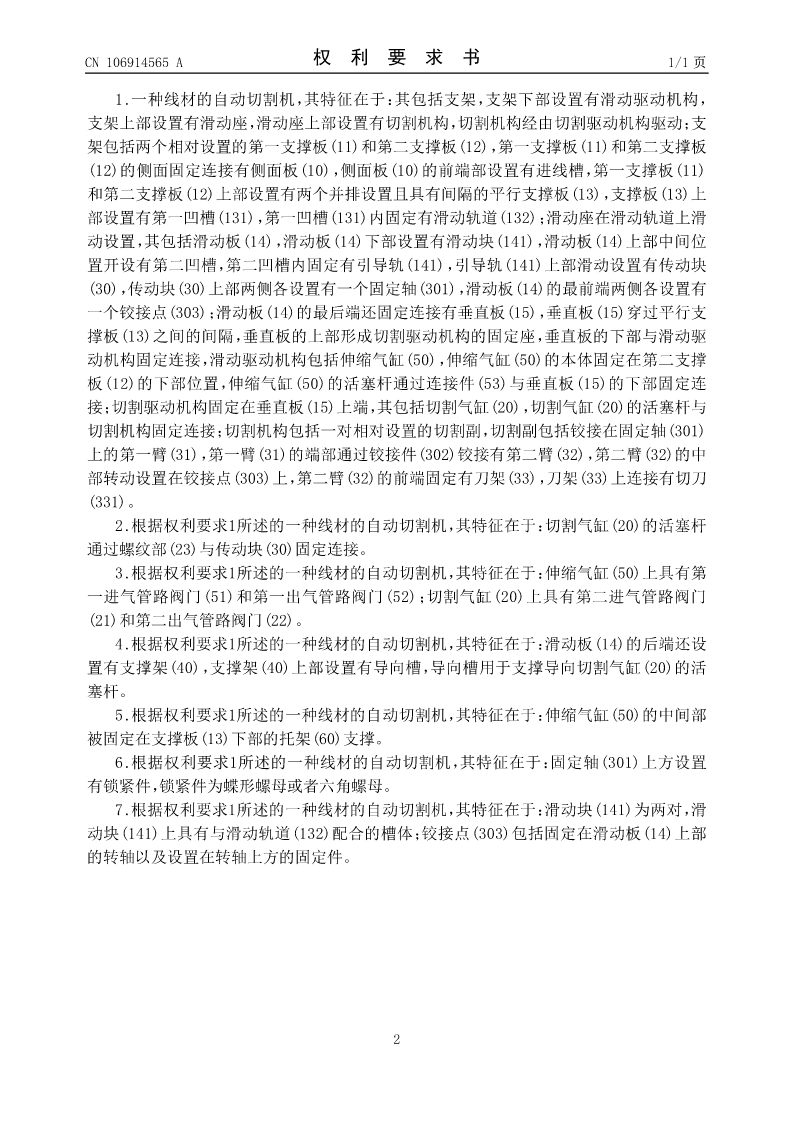

CN106914565A权利要求书1/1页

1.一种线材的自动切割机，其特征在于：其包括支架，支架下部设置有滑动驱动机构，
支架上部设置有滑动座，滑动座上部设置有切割机构，切割机构经由切割驱动机构驱动；支
架包括两个相对设置的第一支撑板(11)和第二支撑板(12)，第一支撑板(11)和第二支撑板
(12)的侧面固定连接有侧面板(10)，侧面板(10)的前端部设置有进线槽，第一支撑板(11)
和第二支撑板(12)上部设置有两个并排设置且具有间隔的平行支撑板(13)，支撑板(13)上
部设置有第一凹槽(131)，第一凹槽(131)内固定有滑动轨道(132)；滑动座在滑动轨道上滑
动设置，其包括滑动板(14)，滑动板(14)下部设置有滑动块(141)，滑动板(14)上部中间位
置开设有第二凹槽，第二凹槽内固定有引导轨(141)，引导轨(141)上部滑动设置有传动块
(30)，传动块(30)上部两侧各设置有一个固定轴(301)，滑动板(14)的最前端两侧各设置有
一个铰接点(303)；滑动板(14)的最后端还固定连接有垂直板(15)，垂直板(15)穿过平行支
撑板(13)之间的间隔，垂直板的上部形成切割驱动机构的固定座，垂直板的下部与滑动驱
动机构固定连接，滑动驱动机构包括伸缩气缸(50)，伸缩气缸(50)的本体固定在第二支撑
板(12)的下部位置，伸缩气缸(50)的活塞杆通过连接件(53)与垂直板(15)的下部固定连
接；切割驱动机构固定在垂直板(15)上端，其包括切割气缸(20)，切割气缸(20)的活塞杆与
切割机构固定连接；切割机构包括一对相对设置的切割副，切割副包括铰接在固定轴(301)
上的第一臂(31)，第一臂(31)的端部通过铰接件(302)铰接有第二臂(32)，第二臂(32)的中
部转动设置在铰接点(303)上，第二臂(32)的前端固定有刀架(33)，刀架(33)上连接有切刀
(331)。
2.根据权利要求1所述的一种线材的自动切割机，其特征在于：切割气缸(20)的活塞杆
通过螺纹部(23)与传动块(30)固定连接。
3.根据权利要求1所述的一种线材的自动切割机，其特征在于：伸缩气缸(50)上具有第
一进气管路阀门(51)和第一出气管路阀门(52)；切割气缸(20)上具有第二进气管路阀门
(21)和第二出气管路阀门(22)。
4.根据权利要求1所述的一种线材的自动切割机，其特征在于：滑动板(14)的后端还设
置有支撑架(40)，支撑架(40)上部设置有导向槽，导向槽用于支撑导向切割气缸(20)的活
塞杆。
5.根据权利要求1所述的一种线材的自动切割机，其特征在于：伸缩气缸(50)的中间部
被固定在支撑板(13)下部的托架(60)支撑。
6.根据权利要求1所述的一种线材的自动切割机，其特征在于：固定轴(301)上方设置
有锁紧件，锁紧件为蝶形螺母或者六角螺母。
7.根据权利要求1所述的一种线材的自动切割机，其特征在于：滑动块(141)为两对，滑
动块(141)上具有与滑动轨道(132)配合的槽体；铰接点(303)包括固定在滑动板(14)上部
的转轴以及设置在转轴上方的固定件。

2

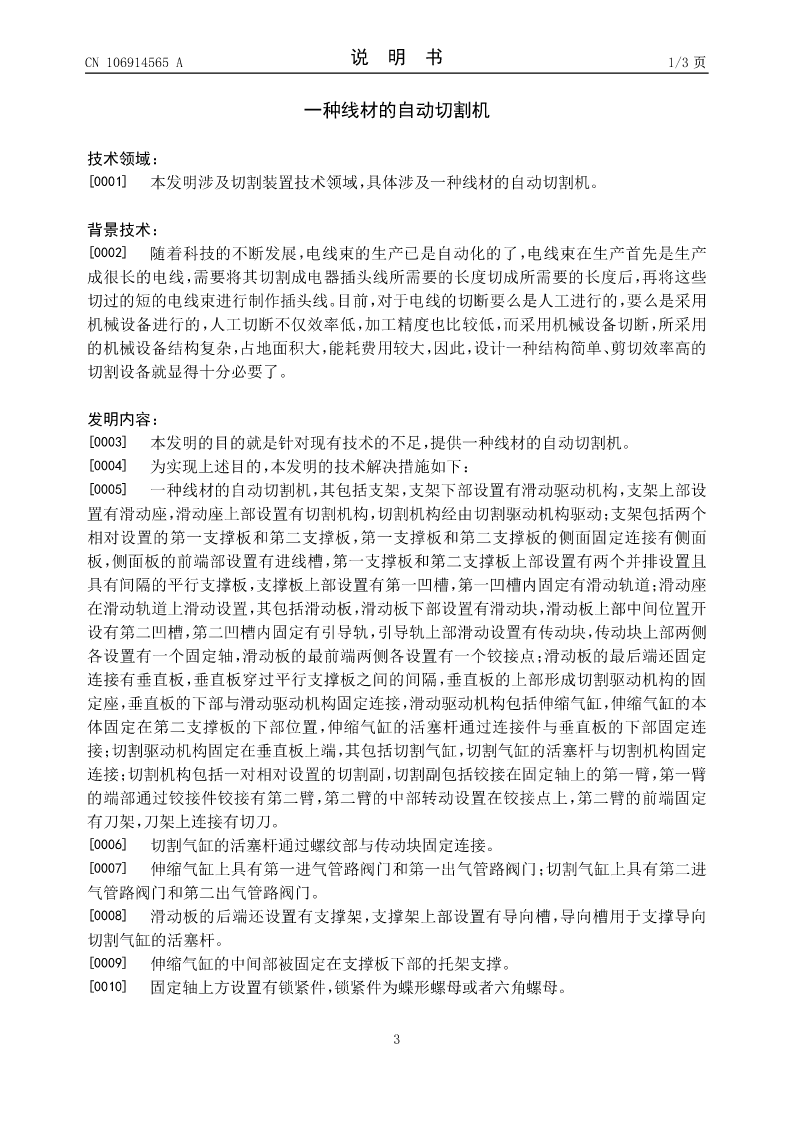

CN106914565A说明书1/3页

一种线材的自动切割机

技术领域：
[0001]本发明涉及切割装置技术领域，具体涉及一种线材的自动切割机。

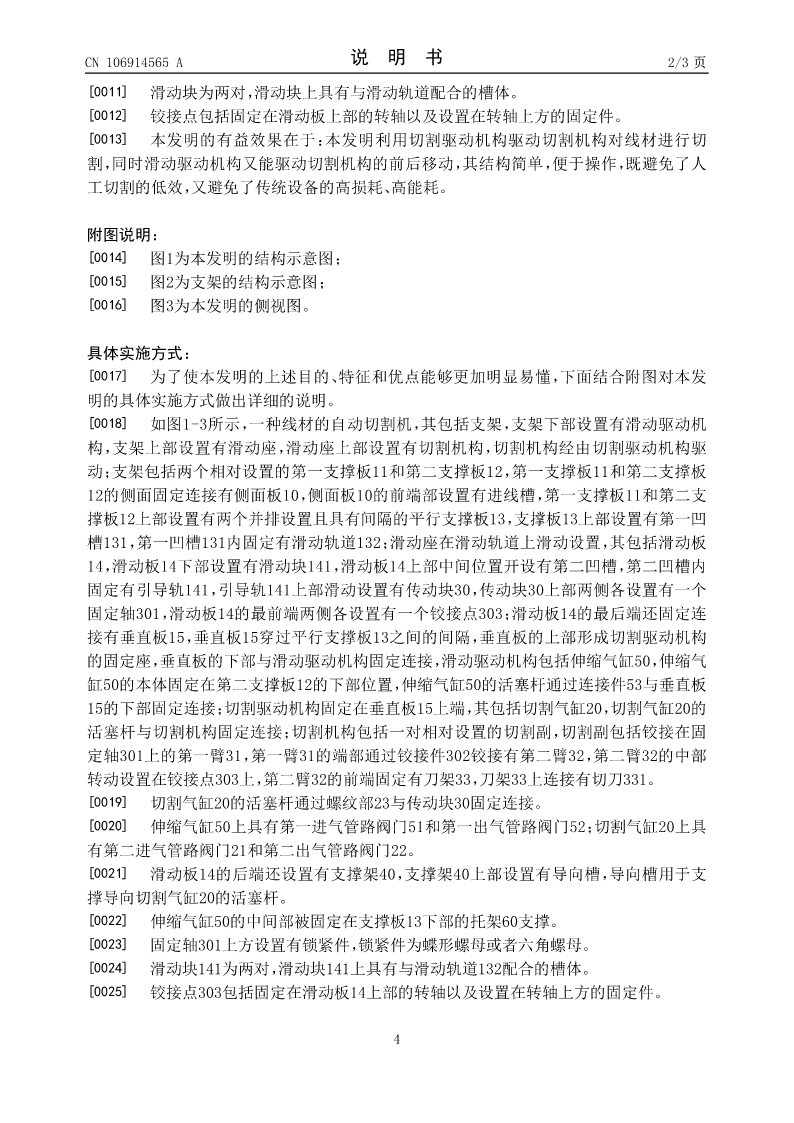

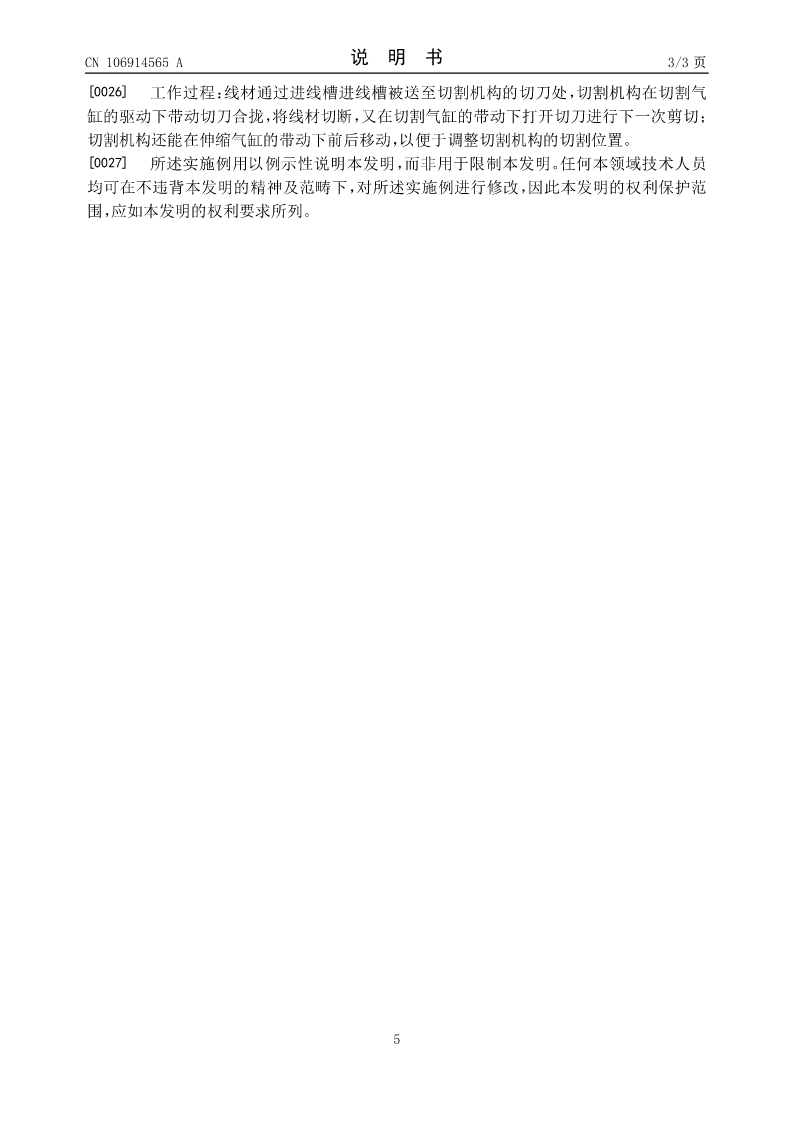

背景技术
