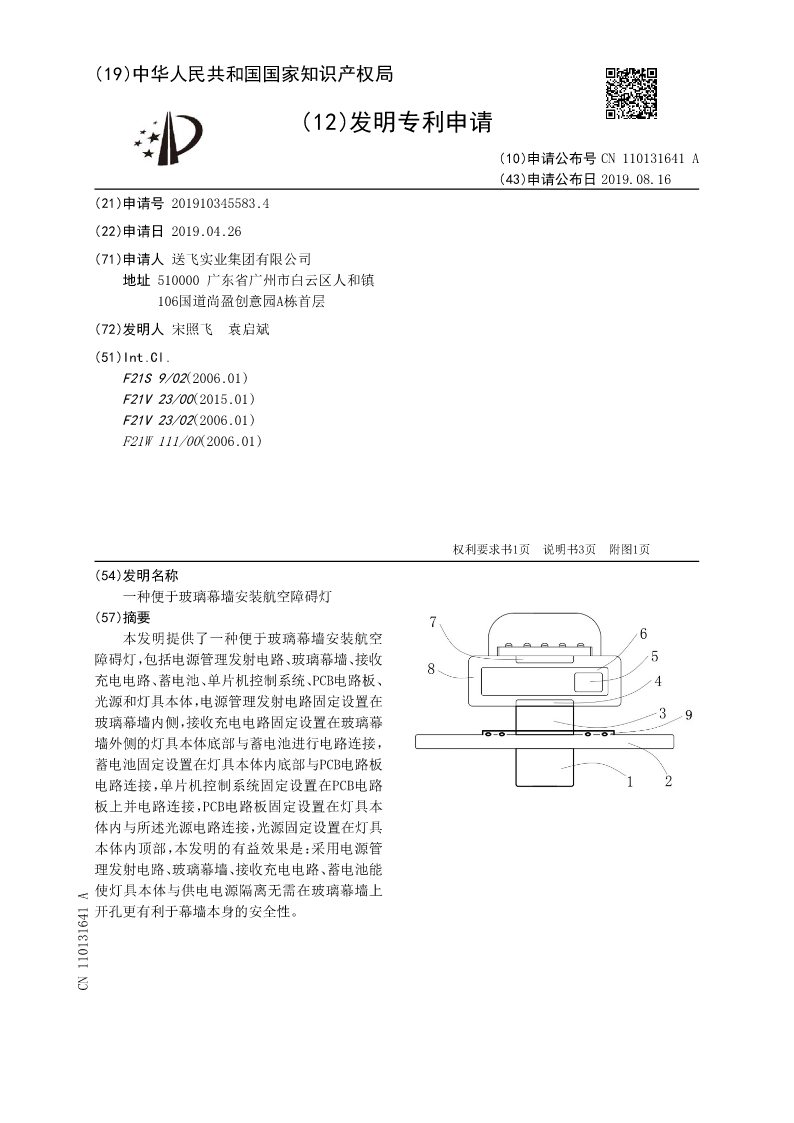

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN110131641A
(43)申请公布日2019.08.16
(21)申请号201910345583.4
(22)申请日2019.04.26
(71)申请人送飞实业集团有限公司
地址510000广东省广州市白云区人和镇
106国道尚盈创意园A栋首层
(72)发明人宋照飞袁启斌
(51)Int.Cl.
F21S9/02(2006.01)
F21V23/00(2015.01)
F21V23/02(2006.01)
F21W111/00(2006.01)




权利要求书1页说明书3页附图1页
(54)发明名称
一种便于玻璃幕墙安装航空障碍灯
(57)摘要
本发明提供了一种便于玻璃幕墙安装航空
障碍灯,包括电源管理发射电路、玻璃幕墙、接收
充电电路、蓄电池、单片机控制系统、PCB电路板、
光源和灯具本体,电源管理发射电路固定设置在
玻璃幕墙内侧,接收充电电路固定设置在玻璃幕
墙外侧的灯具本体底部与蓄电池进行电路连接,
蓄电池固定设置在灯具本体内底部与PCB电路板
电路连接,单片机控制系统固定设置在PCB电路
板上并电路连接,PCB电路板固定设置在灯具本
体内与所述光源电路连接,光源固定设置在灯具
本体内顶部,本发明的有益效果是:采用电源管
理发射电路、玻璃幕墙、接收充电电路、蓄电池能
使灯具本体与供电电源隔离无需在玻璃幕墙上
开孔更有利于幕墙本身的安全性。
CN110131641A
CN110131641A权利要求书1/1页

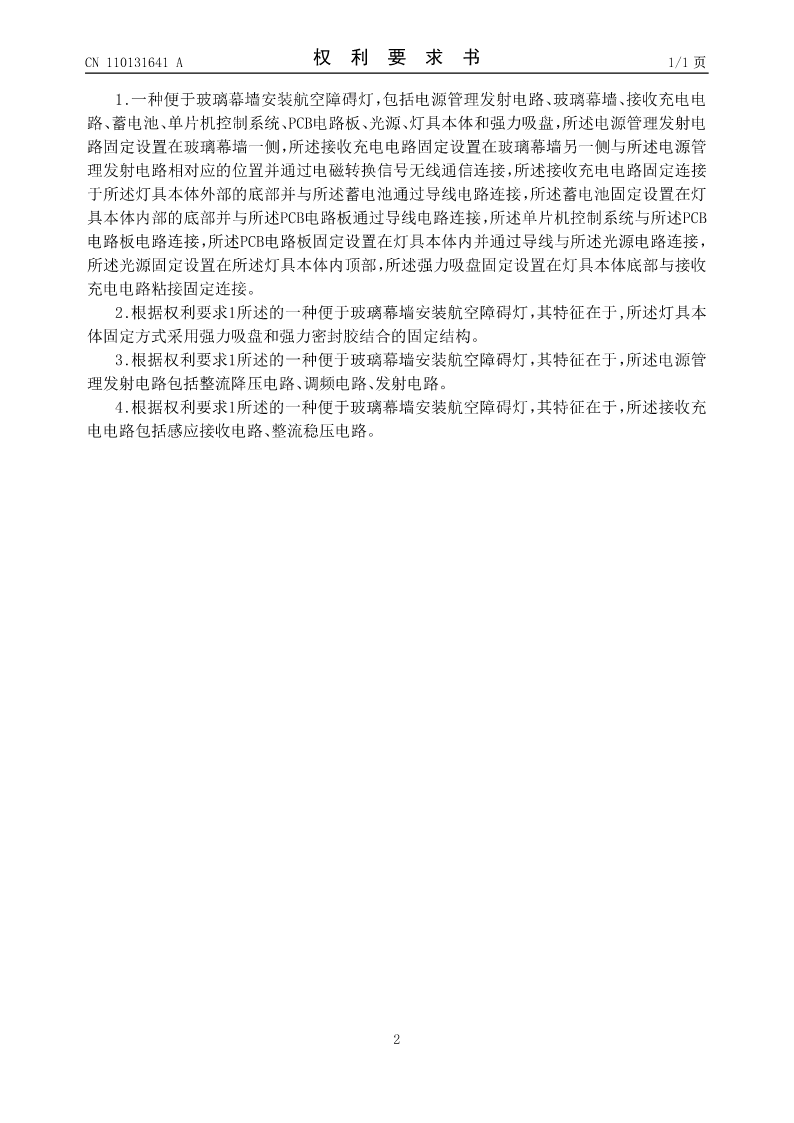

1.一种便于玻璃幕墙安装航空障碍灯,包括电源管理发射电路、玻璃幕墙、接收充电电
路、蓄电池、单片机控制系统、PCB电路板、光源、灯具本体和强力吸盘,所述电源管理发射电
路固定设置在玻璃幕墙一侧,所述接收充电电路固定设置在玻璃幕墙另一侧与所述电源管
理发射电路相对应的位置并通过电磁转换信号无线通信连接,所述接收充电电路固定连接
于所述灯具本体外部的底部并与所述蓄电池通过导线电路连接,所述蓄电池固定设置在灯
具本体内部的底部并与所述PCB电路板通过导线电路连接,所述单片机控制系统与所述PCB
电路板电路连接,所述PCB电路板固定设置在灯具本体内并通过导线与所述光源电路连接,
所述光源固定设置在所述灯具本体内顶部,所述强力吸盘固定设置在灯具本体底部与接收
充电电路粘接固定连接。
2.根据权利要求1所述的一种便于玻璃幕墙安装航空障碍灯,其特征在于,所述灯具本
体固定方式采用强力吸盘和强力密封胶结合的固定结构。
3.根据权利要求1所述的一种便于玻璃幕墙安装航空障碍灯,其特征在于,所述电源管
理发射电路包括整流降压电路、调频电路、发射电路。
4.根据权利要求1所述的一种便于玻璃幕墙安装航空障碍灯,其特征在于,所述接收充
电电路包括感应接收电路、整流稳压电路。


2
CN110131641A说明书1/3页

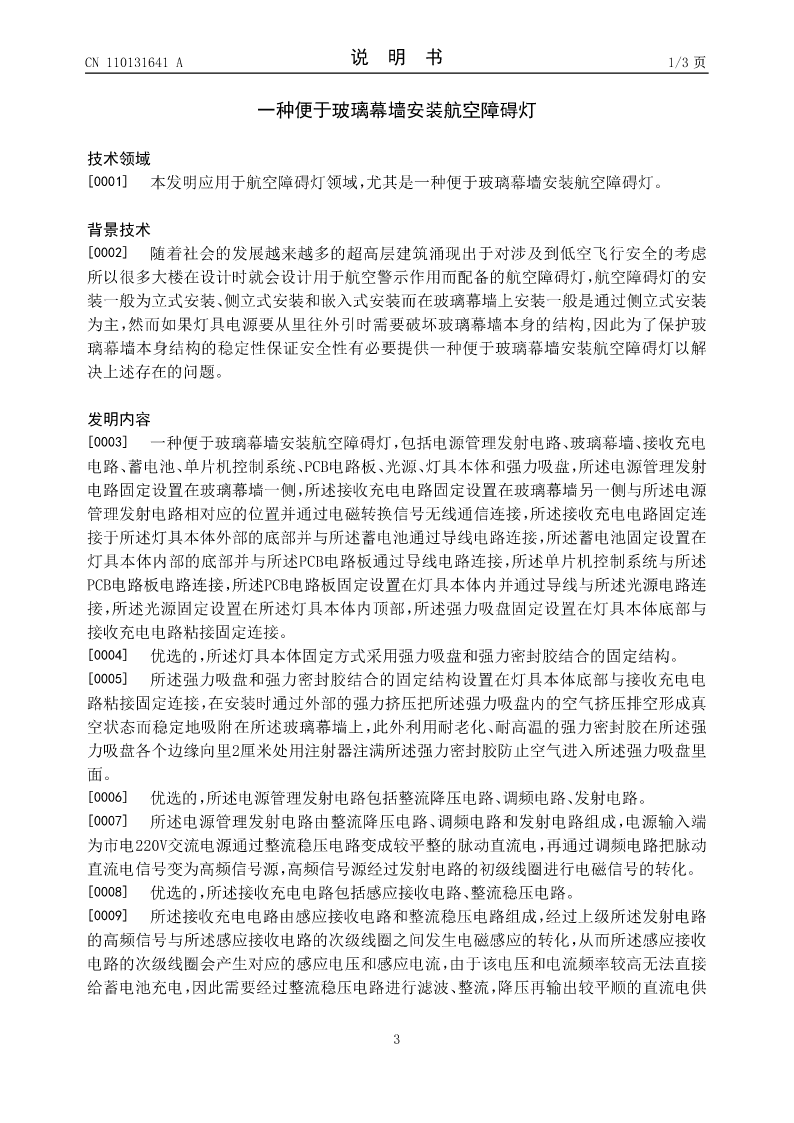

一种便于玻璃幕墙安装航空障碍灯

技术领域
[0001]本发明应用于航空障碍灯领域,尤其是一种便于玻璃幕墙安装航空障碍灯。

背景技术
[0002]随着社会的发展越来越多的超高层建筑涌现出于对涉及到低空飞行安全的考虑
所以很多大楼在设计时就会设计用于航空警示作用而配备的航空障碍灯,航空障碍灯的安
装一般为立式安装、侧立式安装和嵌入式安装而在玻璃幕墙上安装一般是通过侧立式安装
为主,然而如果灯具电源要从里往外引时需要破坏玻璃幕墙本身的结构,因此为了保护玻
璃幕墙本身结构的稳定性保证安全性有必要提供一种便于玻璃幕墙安装航空障碍灯以解
决上述存在的问题。

发明内容
[0003]一种便于玻璃幕墙安装航空障碍灯,包括电源管理发射电路、玻璃幕墙、接收充电
电路、蓄电池、单片机控制系统、PCB电路板、光源、灯具本体和强力吸盘,所述电源管理发射
电路固定设置在玻璃幕墙一侧,所述接收充电电路固定设置在玻璃幕墙另一侧与所述电源
管理发射电路相对应的位置并通过电磁转换信号无线通信连接,所述接收充电电路固定连
接于所述灯具本体外部的底部并与所述蓄电池通过导线电路连接,所述蓄电池固定设置在
灯具本体内部的底部并与所述PCB电路板通过导线电路连接,所述单片机控制系统与所述
PCB电路板电路连接,所述PCB电路板固定设置在灯具本体内并通过导线与所述光源电路连
接,所述光源固定设置在所述灯具本体内顶部,所述强力吸盘固定设置在灯具本体底部与
接收充电电路粘接固定连接。
[0004]优选的,所述灯具本体固定方式采用强力吸盘和强力密封胶结合的固定结构。
[0005]所述强力吸盘和强力密封胶结合的固定结构设置在灯具本体底部与接收充电电
路粘接固定连接,在安装时通过外部的强力挤压把所述强力吸盘内的空气挤压排空形成真

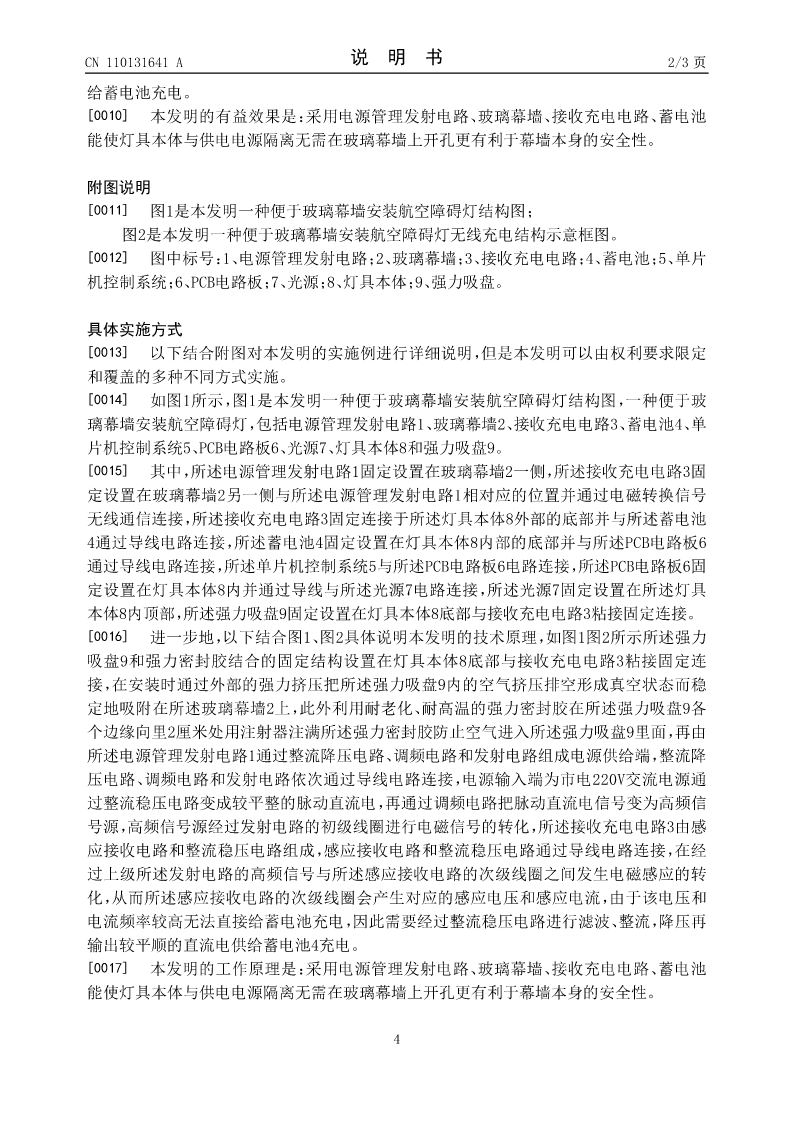

空状态而稳定地吸附在所述玻璃幕墙上,此外利用耐老化
