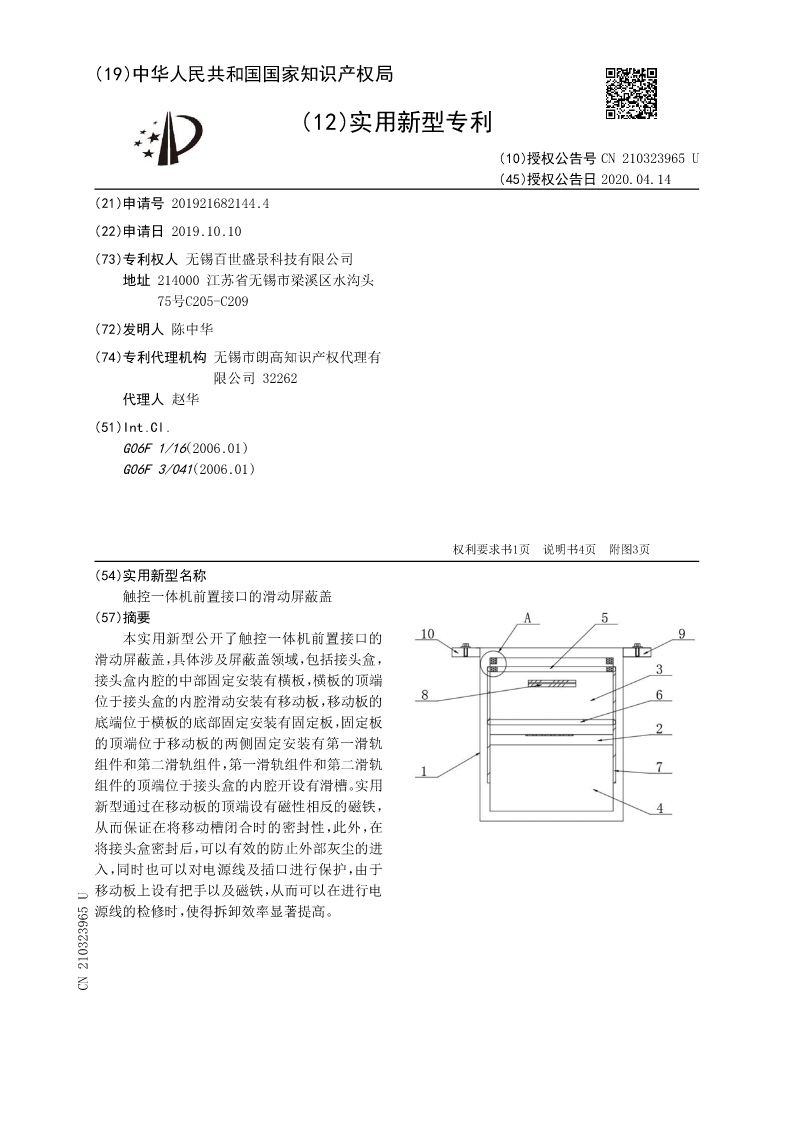

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN210323965U
(45)授权公告日2020.04.14
(21)申请号201921682144.4
(22)申请日2019.10.10
(73)专利权人无锡百世盛景科技有限公司
地址214000江苏省无锡市梁溪区水沟头
75号C205-C209
(72)发明人陈中华
(74)专利代理机构无锡市朗高知识产权代理有
限公司32262
代理人赵华
(51)Int.Cl.
G06F1/16(2006.01)
G06F3/041(2006.01)




权利要求书1页说明书4页附图3页
(54)实用新型名称
触控一体机前置接口的滑动屏蔽盖
(57)摘要
本实用新型公开了触控一体机前置接口的
滑动屏蔽盖,具体涉及屏蔽盖领域,包括接头盒,
接头盒内腔的中部固定安装有横板,横板的顶端
位于接头盒的内腔滑动安装有移动板,移动板的
底端位于横板的底部固定安装有固定板,固定板
的顶端位于移动板的两侧固定安装有第一滑轨
组件和第二滑轨组件,第一滑轨组件和第二滑轨
组件的顶端位于接头盒的内腔开设有滑槽。实用
新型通过在移动板的顶端设有磁性相反的磁铁,
从而保证在将移动槽闭合时的密封性,此外,在
将接头盒密封后,可以有效的防止外部灰尘的进
入,同时也可以对电源线及插口进行保护,由于
移动板上设有把手以及磁铁,从而可以在进行电
源线的检修时,使得拆卸效率显著提高。
CN210323965U

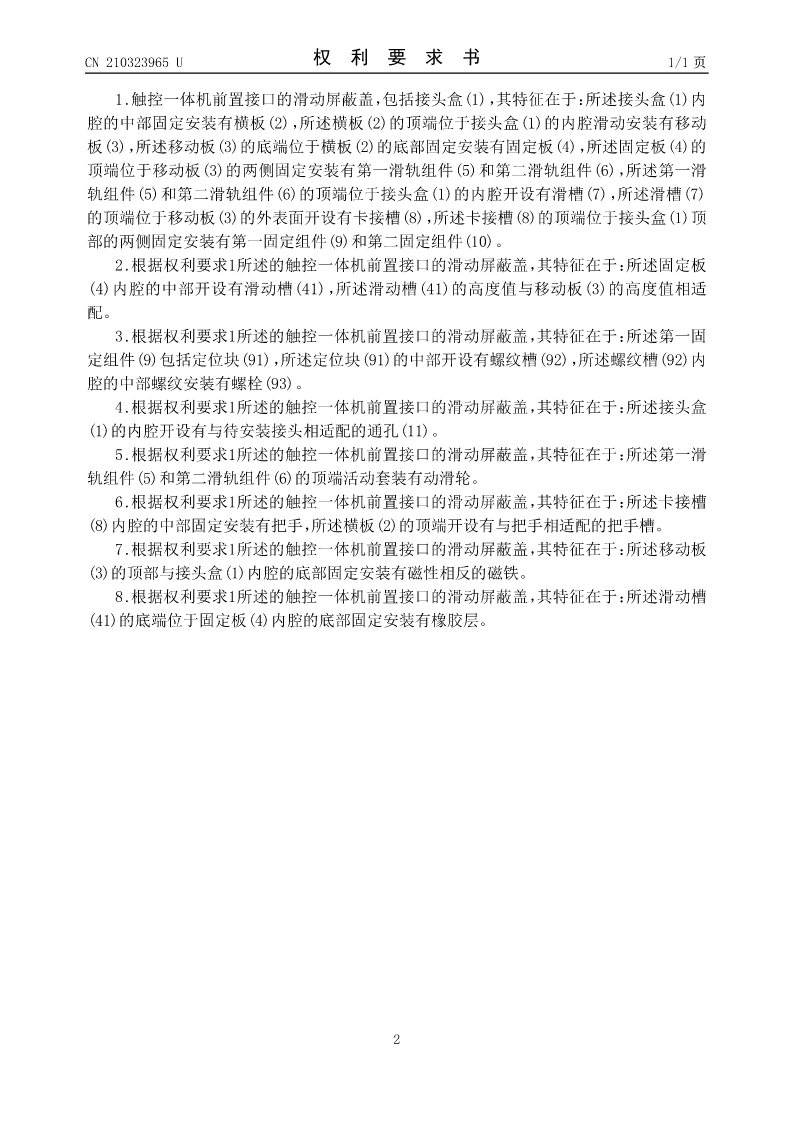

CN210323965U权利要求书1/1页

1.触控一体机前置接口的滑动屏蔽盖,包括接头盒(1),其特征在于:所述接头盒(1)内
腔的中部固定安装有横板(2),所述横板(2)的顶端位于接头盒(1)的内腔滑动安装有移动
板(3),所述移动板(3)的底端位于横板(2)的底部固定安装有固定板(4),所述固定板(4)的
顶端位于移动板(3)的两侧固定安装有第一滑轨组件(5)和第二滑轨组件(6),所述第一滑
轨组件(5)和第二滑轨组件(6)的顶端位于接头盒(1)的内腔开设有滑槽(7),所述滑槽(7)
的顶端位于移动板(3)的外表面开设有卡接槽(8),所述卡接槽(8)的顶端位于接头盒(1)顶
部的两侧固定安装有第一固定组件(9)和第二固定组件(10)。
2.根据权利要求1所述的触控一体机前置接口的滑动屏蔽盖,其特征在于:所述固定板
(4)内腔的中部开设有滑动槽(41),所述滑动槽(41)的高度值与移动板(3)的高度值相适
配。
3.根据权利要求1所述的触控一体机前置接口的滑动屏蔽盖,其特征在于:所述第一固
定组件(9)包括定位块(91),所述定位块(91)的中部开设有螺纹槽(92),所述螺纹槽(92)内
腔的中部螺纹安装有螺栓(93)。
4.根据权利要求1所述的触控一体机前置接口的滑动屏蔽盖,其特征在于:所述接头盒
(1)的内腔开设有与待安装接头相适配的通孔(11)。
5.根据权利要求1所述的触控一体机前置接口的滑动屏蔽盖,其特征在于:所述第一滑
轨组件(5)和第二滑轨组件(6)的顶端活动套装有动滑轮。
6.根据权利要求1所述的触控一体机前置接口的滑动屏蔽盖,其特征在于:所述卡接槽
(8)内腔的中部固定安装有把手,所述横板(2)的顶端开设有与把手相适配的把手槽。
7.根据权利要求1所述的触控一体机前置接口的滑动屏蔽盖,其特征在于:所述移动板
(3)的顶部与接头盒(1)内腔的底部固定安装有磁性相反的磁铁。
8.根据权利要求1所述的触控一体机前置接口的滑动屏蔽盖,其特征在于:所述滑动槽
(41)的底端位于固定板(4)内腔的底部固定安装有橡胶层。


2

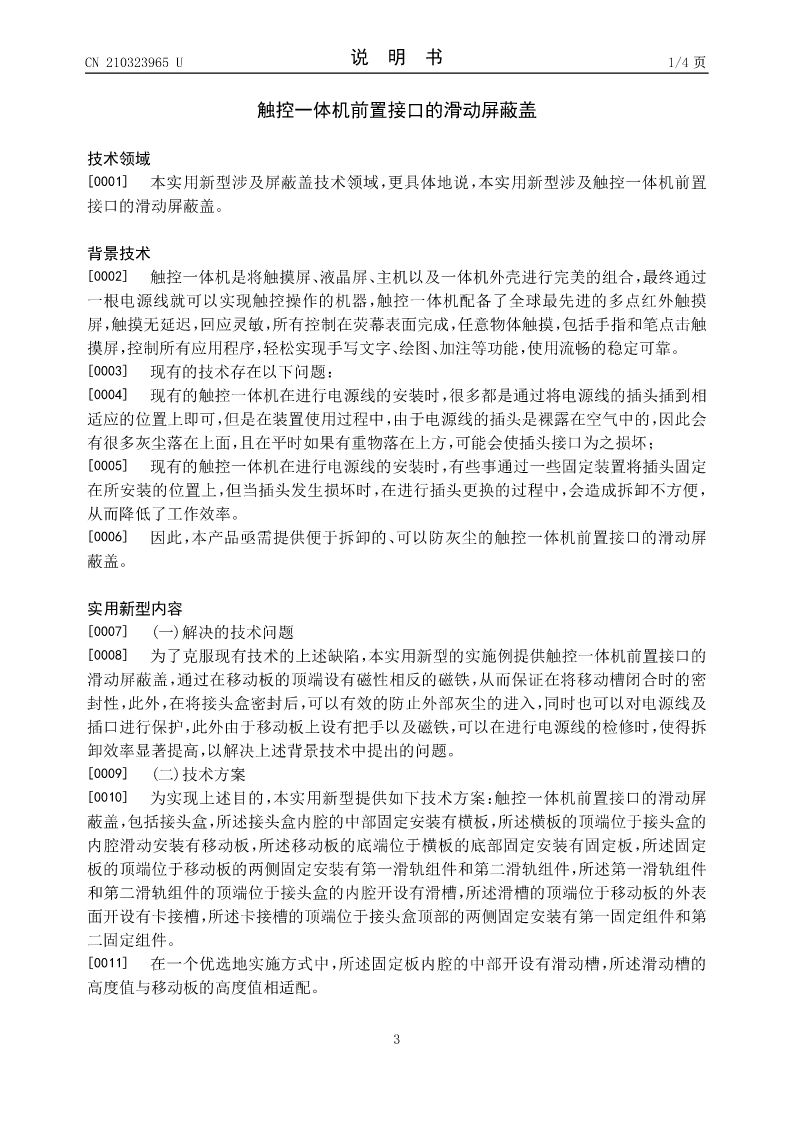

CN210323965U说明书1/4页

触控一体机前置接口的滑动屏蔽盖

技术领域
[0001]本实用新型涉及屏蔽盖技术领域,更具体地说,本实用新型涉及触控一体机前置
接口的滑动屏蔽盖。

背景技术
[0002]触控一体机是将触摸屏、液晶屏、主机以及一体机外壳进行完美的组合,最终通过
一根电源线就可以实现触控操作的机器,触控一体机配备了全球最先进的多点红外触摸
屏,触摸无延迟,回应灵敏,所有控制在荧幕表面完成,任意物体触摸,包括手指和笔点击触
摸屏,控制所有应用程序,轻松实现手写文字、绘图、加注等功能,使用流畅的稳定可靠。
[0003]现有的技术存在以下问题:
[0004]现有的触控一体机在进行电源线的安装时,很多都是通过将电源线的插头插到相
适应的位置上即可,但是在装置使用过程中,由于电源线的插头是裸露在空气中的,因此会
有很多灰尘落在上面,且在平时如果有重物落在上方,可能会使插头接口为之损坏;
[0005]现有的触控一体机在进行电源线的安装时,有些事通过一些固定装置将插头固定
在所安装的位置上,但当插头发生损坏时,在进行插头更换的过
查看更多
