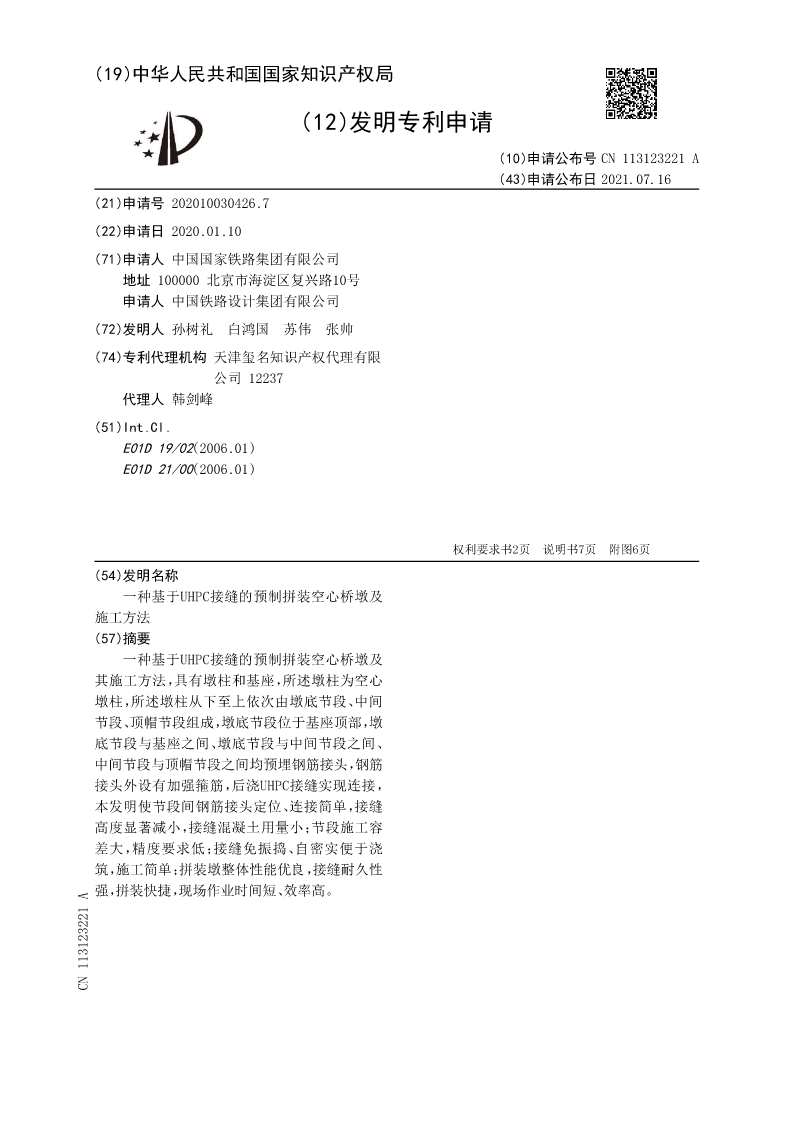

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN113123221A
(43)申请公布日2021.07.16
(21)申请号202010030426.7
(22)申请日2020.01.10
(71)申请人中国国家铁路集团有限公司
地址100000北京市海淀区复兴路10号
申请人中国铁路设计集团有限公司
(72)发明人孙树礼白鸿国苏伟张帅
(74)专利代理机构天津玺名知识产权代理有限
公司12237
代理人韩剑峰
(51)Int.Cl.
E01D19/02(2006.01)
E01D21/00(2006.01)




权利要求书2页说明书7页附图6页

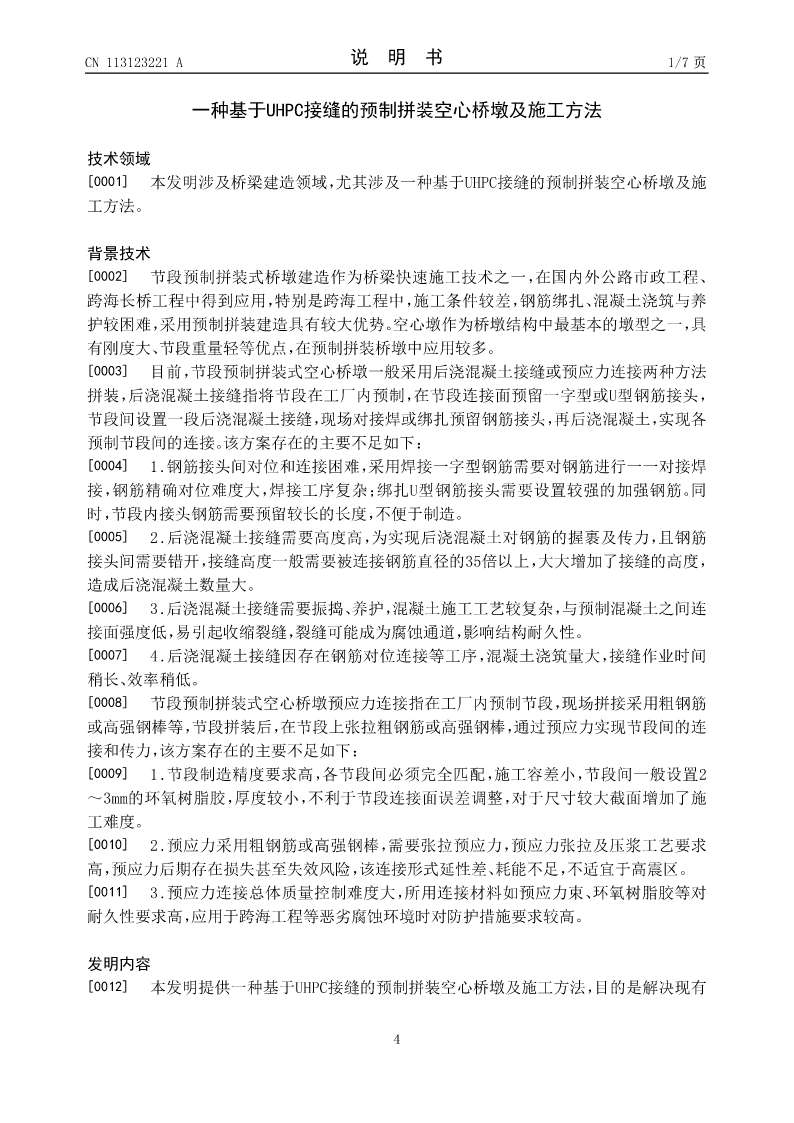

(54)发明名称
一种基于UHPC接缝的预制拼装空心桥墩及
施工方法
(57)摘要
一种基于UHPC接缝的预制拼装空心桥墩及
其施工方法,具有墩柱和基座,所述墩柱为空心
墩柱,所述墩柱从下至上依次由墩底节段、中间
节段、顶帽节段组成,墩底节段位于基座顶部,墩
底节段与基座之间、墩底节段与中间节段之间、
中间节段与顶帽节段之间均预埋钢筋接头,钢筋
接头外设有加强箍筋,后浇UHPC接缝实现连接,
本发明使节段间钢筋接头定位、连接简单,接缝
高度显著减小,接缝混凝土用量小;节段施工容
差大,精度要求低;接缝免振捣、自密实便于浇
筑,施工简单;拼装墩整体性能优良,接缝耐久性
强,拼装快捷,现场作业时间短、效率高。
CN113123221A
CN113123221A权利要求书1/2页

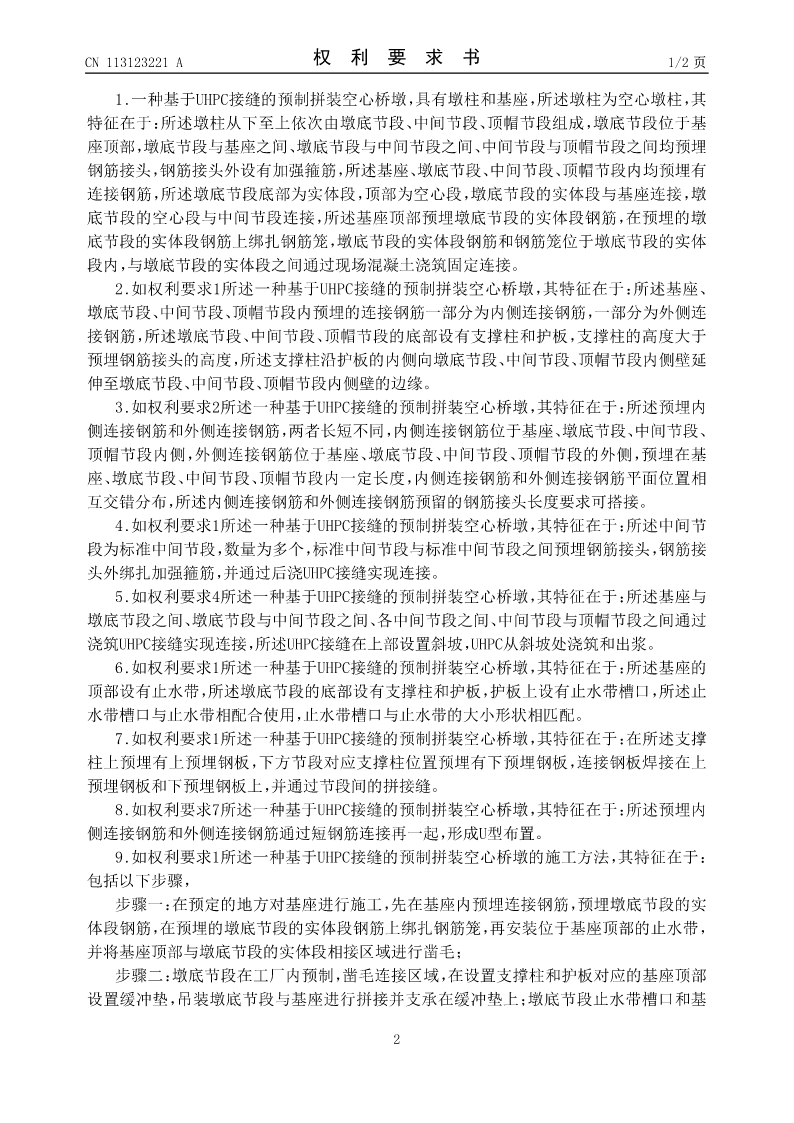

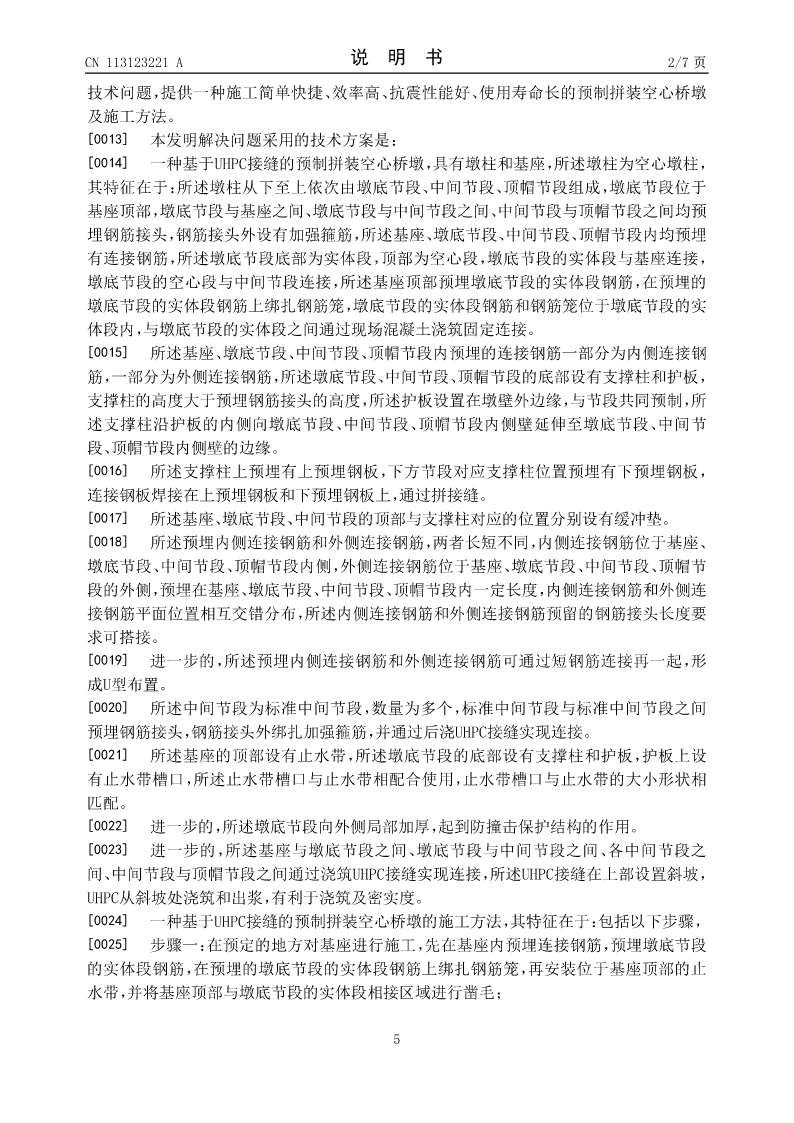

1.一种基于UHPC接缝的预制拼装空心桥墩,具有墩柱和基座,所述墩柱为空心墩柱,其
特征在于:所述墩柱从下至上依次由墩底节段、中间节段、顶帽节段组成,墩底节段位于基
座顶部,墩底节段与基座之间、墩底节段与中间节段之间、中间节段与顶帽节段之间均预埋
钢筋接头,钢筋接头外设有加强箍筋,所述基座、墩底节段、中间节段、顶帽节段内均预埋有
连接钢筋,所述墩底节段底部为实体段,顶部为空心段,墩底节段的实体段与基座连接,墩
底节段的空心段与中间节段连接,所述基座顶部预埋墩底节段的实体段钢筋,在预埋的墩
底节段的实体段钢筋上绑扎钢筋笼,墩底节段的实体段钢筋和钢筋笼位于墩底节段的实体
段内,与墩底节段的实体段之间通过现场混凝土浇筑固定连接。
2.如权利要求1所述一种基于UHPC接缝的预制拼装空心桥墩,其特征在于:所述基座、
墩底节段、中间节段、顶帽节段内预埋的连接钢筋一部分为内侧连接钢筋,一部分为外侧连
接钢筋,所述墩底节段、中间节段、顶帽节段的底部设有支撑柱和护板,支撑柱的高度大于
预埋钢筋接头的高度,所述支撑柱沿护板的内侧向墩底节段、中间节段、顶帽节段内侧壁延
伸至墩底节段、中间节段、顶帽节段内侧壁的边缘。
3.如权利要求2所述一种基于UHPC接缝的预制拼装空心桥墩,其特征在于:所述预埋内
侧连接钢筋和外侧连接钢筋,两者长短不同,内侧连接钢筋位于基座、墩底节段、中间节段、
顶帽节段内侧,外侧连接钢筋位于基座、墩底节段、中间节段、顶帽节段的外侧,预埋在基
座、墩底节段、中间节段、顶帽节段内一定长度,内侧连接钢筋和外侧连接钢筋平面位置相
互交错分布,所述内侧连接钢筋和外侧连接钢筋预留的钢筋接头长度要求可搭接。
4.如权利要求1所述一种基于UHPC接缝的预制拼装空心桥墩,其特征在于:所述中间节
段为标准中间节段,数量为多个,标准中间节段与标准中间节段之间预埋钢筋接头,钢筋接
头外绑扎加强箍筋,并通过后浇UHPC接缝实现连接。
5.如权利要求4所述一种基于UHPC接缝的预制拼装空心桥墩,其特征在于:所述基座与
墩底节段之间、墩底节段与中间节段之间、各中间节段之间、中间节段与顶帽节段之间通过
浇筑UHPC接缝实现连接,所述UHPC接缝在上部设置斜坡,UHPC从斜坡处浇筑和出浆。
6.如权利要求1所述一种基于UHPC接缝的预制拼装空心桥墩,其特征在于:所述基座的
顶部设有止水带,所述墩底节段的底部设有支撑柱和护板,护板上设有止水带槽口,所述止
水带槽口与止水带相配合使用,止水带槽口与止水带的大小形状相匹配。
7.如权利要求1所述一种基于UHPC接缝的预制拼装空心桥墩,其特征在于:在所述支撑
柱上预埋有上预埋钢板,下方节段对应支撑柱位置预埋有下预埋钢板,连接钢板焊接在上
预埋钢板和下预埋钢板上,并通过节段间的拼接缝。
8.如权利要求7所述一种基于UHPC接缝的预制拼装空心桥墩,其特征在于:所述预埋内
侧连接钢筋和外侧连接钢筋通过短钢筋连接再一起,形成U型布置。

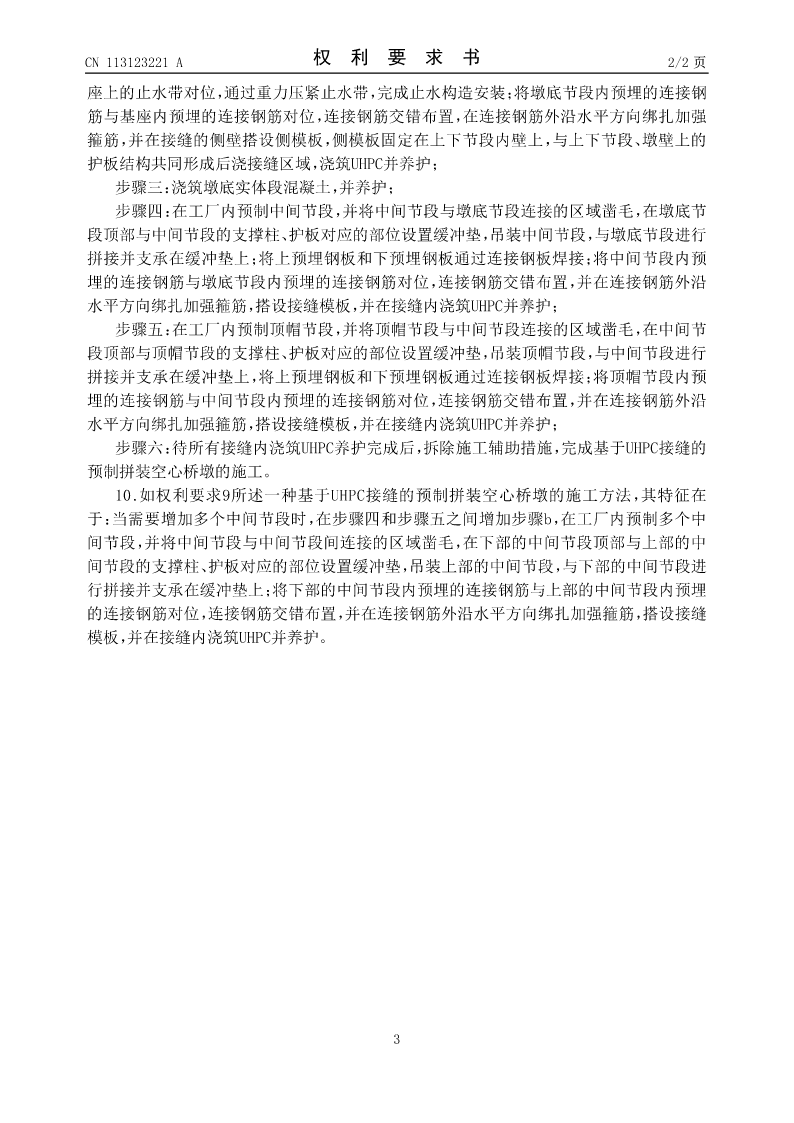

9.如权利要求1所述一种基于UHPC接缝的预制拼装空心桥墩的施工方法,其特征在于:
包括以下步骤,
步骤一:在预定的地方对基座进行施工,先在基座内预埋连接钢筋,预埋墩底节段的实
体段钢筋,在预埋的墩底节段的实体段钢筋上绑扎钢筋笼,再安装位
