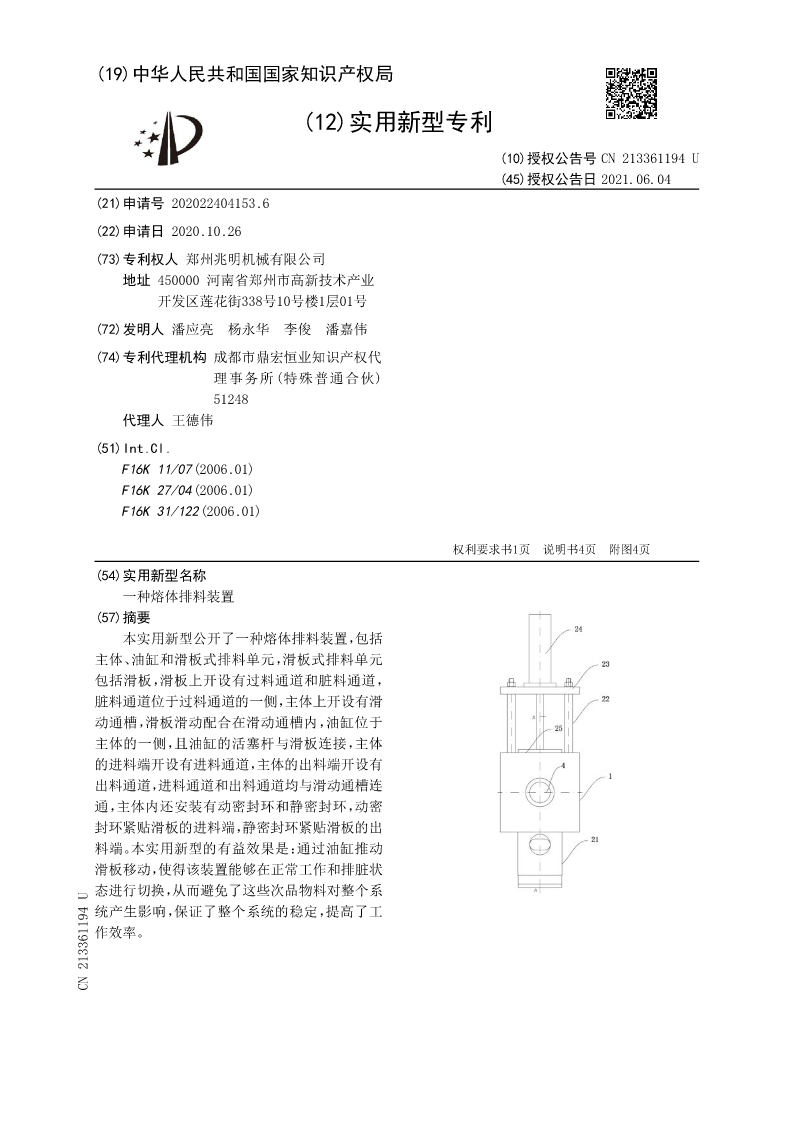

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213361194U
(45)授权公告日2021.06.04
(21)申请号202022404153.6
(22)申请日2020.10.26
(73)专利权人郑州兆明机械有限公司
地址450000河南省郑州市高新技术产业
开发区莲花街338号10号楼1层01号
(72)发明人潘应亮杨永华李俊潘嘉伟
(74)专利代理机构成都市鼎宏恒业知识产权代
理事务所(特殊普通合伙)
51248
代理人王德伟
(51)Int.Cl.
F16K11/07(2006.01)
F16K27/04(2006.01)
F16K31/122(2006.01)

权利要求书1页说明书4页附图4页
(54)实用新型名称
一种熔体排料装置
(57)摘要
本实用新型公开了一种熔体排料装置，包括
主体、油缸和滑板式排料单元，滑板式排料单元
包括滑板，滑板上开设有过料通道和脏料通道，
脏料通道位于过料通道的一侧，主体上开设有滑
动通槽，滑板滑动配合在滑动通槽内，油缸位于
主体的一侧，且油缸的活塞杆与滑板连接，主体
的进料端开设有进料通道，主体的出料端开设有
出料通道，进料通道和出料通道均与滑动通槽连
通，主体内还安装有动密封环和静密封环，动密
封环紧贴滑板的进料端，静密封环紧贴滑板的出
料端。本实用新型的有益效果是：通过油缸推动
滑板移动，使得该装置能够在正常工作和排脏状
态进行切换，从而避免了这些次品物料对整个系
统产生影响，保证了整个系统的稳定，提高了工
作效率。
CN213361194U

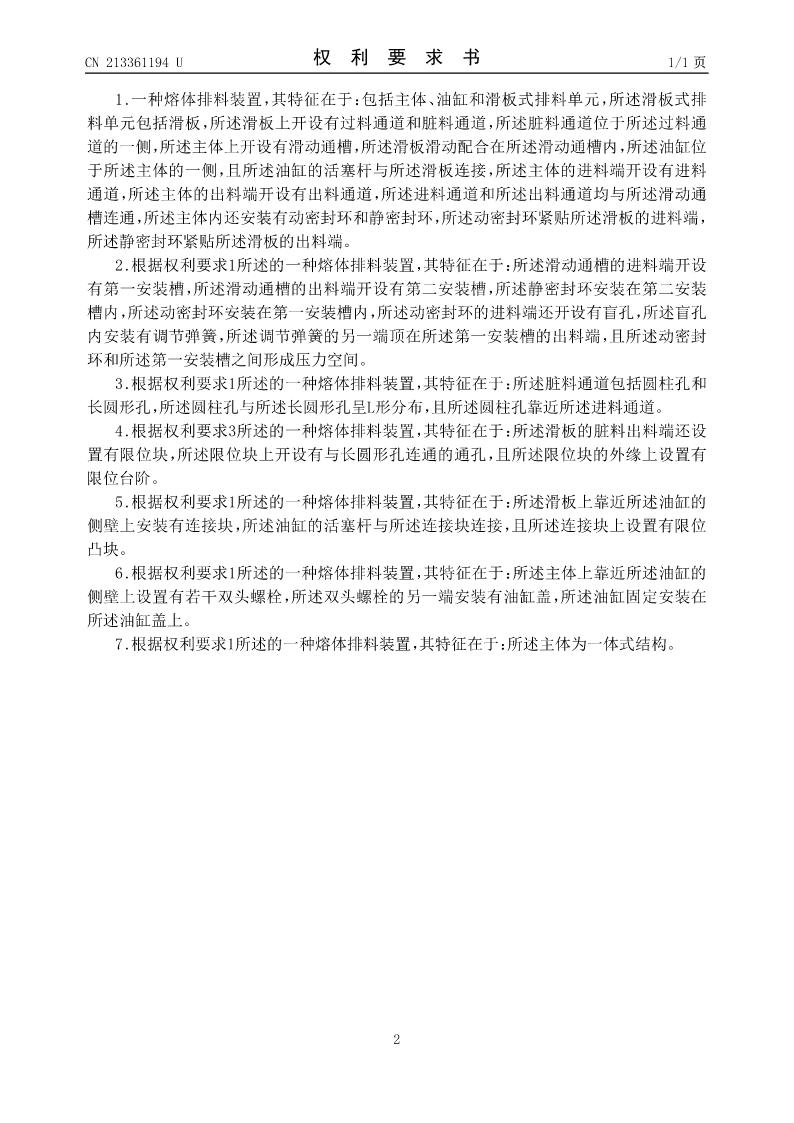

CN213361194U权利要求书1/1页

1.一种熔体排料装置，其特征在于：包括主体、油缸和滑板式排料单元，所述滑板式排
料单元包括滑板，所述滑板上开设有过料通道和脏料通道，所述脏料通道位于所述过料通
道的一侧，所述主体上开设有滑动通槽，所述滑板滑动配合在所述滑动通槽内，所述油缸位
于所述主体的一侧，且所述油缸的活塞杆与所述滑板连接，所述主体的进料端开设有进料
通道，所述主体的出料端开设有出料通道，所述进料通道和所述出料通道均与所述滑动通
槽连通，所述主体内还安装有动密封环和静密封环，所述动密封环紧贴所述滑板的进料端，
所述静密封环紧贴所述滑板的出料端。
2.根据权利要求1所述的一种熔体排料装置，其特征在于：所述滑动通槽的进料端开设
有第一安装槽，所述滑动通槽的出料端开设有第二安装槽，所述静密封环安装在第二安装
槽内，所述动密封环安装在第一安装槽内，所述动密封环的进料端还开设有盲孔，所述盲孔
内安装有调节弹簧，所述调节弹簧的另一端顶在所述第一安装槽的出料端，且所述动密封
环和所述第一安装槽之间形成压力空间。
3.根据权利要求1所述的一种熔体排料装置，其特征在于：所述脏料通道包括圆柱孔和
长圆形孔，所述圆柱孔与所述长圆形孔呈L形分布，且所述圆柱孔靠近所述进料通道。
4.根据权利要求3所述的一种熔体排料装置，其特征在于：所述滑板的脏料出料端还设
置有限位块，所述限位块上开设有与长圆形孔连通的通孔，且所述限位块的外缘上设置有
限位台阶。
5.根据权利要求1所述的一种熔体排料装置，其特征在于：所述滑板上靠近所述油缸的
侧壁上安装有连接块，所述油缸的活塞杆与所述连接块连接，且所述连接块上设置有限位
凸块。
6.根据权利要求1所述的一种熔体排料装置，其特征在于：所述主体上靠近所述油缸的
侧壁上设置有若干双头螺栓，所述双头螺栓的另一端安装有油缸盖，所述油缸固定安装在
所述油缸盖上。
7.根据权利要求1所述的一种熔体排料装置，其特征在于：所述主体为一体式结构。

2

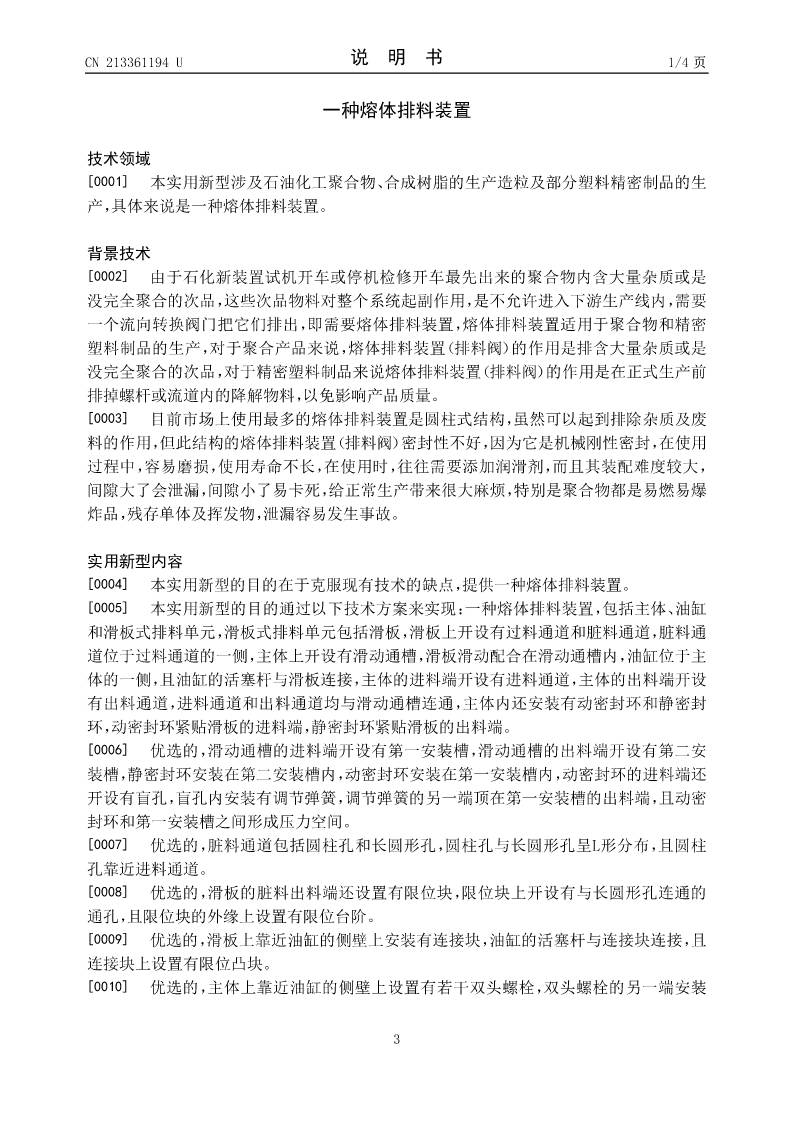

CN213361194U说明书1/4页

一种熔体排料装置

技术领域
[0001]本实用新型涉及石油化工聚合物、合成树脂的生产造粒及部分塑料精密制品的生
产，具体来说是一种熔体排料装置。

背景技术
[0002]由于石化新装置试机开车或停机检修开车最先出来的聚合物内含大量杂质或是
没完全聚合的次品，这些次品物料对整个系统起副作用，是不允许进入下游生产线内，需要
一个流向转换阀门把它们排出，即需要熔体排料装置，熔体排料装置适用于聚合物和精密
塑料制品的生产，对于聚合产品来说，熔体排料装置（排料阀）的作用是排含大量杂质或是
没完全聚合的次品，对于精密塑料制品来说熔体排料装置（排料阀）的作用是在正式生产前
排掉螺杆或流道内的降解物料，以免影响产品质量。
[0003]目前市场上使用最多的熔体排料装置是圆柱式结构，虽然可以起到排除杂质及废
料的作用，但此结构的熔体排料装置（排料阀）密封性不好，因为它是机械刚性密封，在使用
过程中，容易磨损，使用寿命不长，在使用时，往往需要添加润滑剂，而且其装配难度较大，
间隙大了会泄漏，间隙小了易卡死，给正
