CN2021111915752一种木质素埃洛石纳米杂化材料及其制备方法与在酚醛泡沫保温材料中的应用.pdf 立即下载
2024-08-17
约8.5千字
约11页
0
847KB
举报 版权申诉
预览加载中,请您耐心等待几秒...

CN2021111915752一种木质素埃洛石纳米杂化材料及其制备方法与在酚醛泡沫保温材料中的应用.pdf

CN2021111915752一种木质素埃洛石纳米杂化材料及其制备方法与在酚醛泡沫保温材料中的应用.pdf

预览

免费试读已结束,剩余 6 页请下载文档后查看

10 金币

下载文档

如果您无法下载资料,请参考说明:

1、部分资料下载需要金币,请确保您的账户上有足够的金币

2、已购买过的文档,再次下载不重复扣费

3、资料包下载后请先用软件解压,在使用对应软件打开

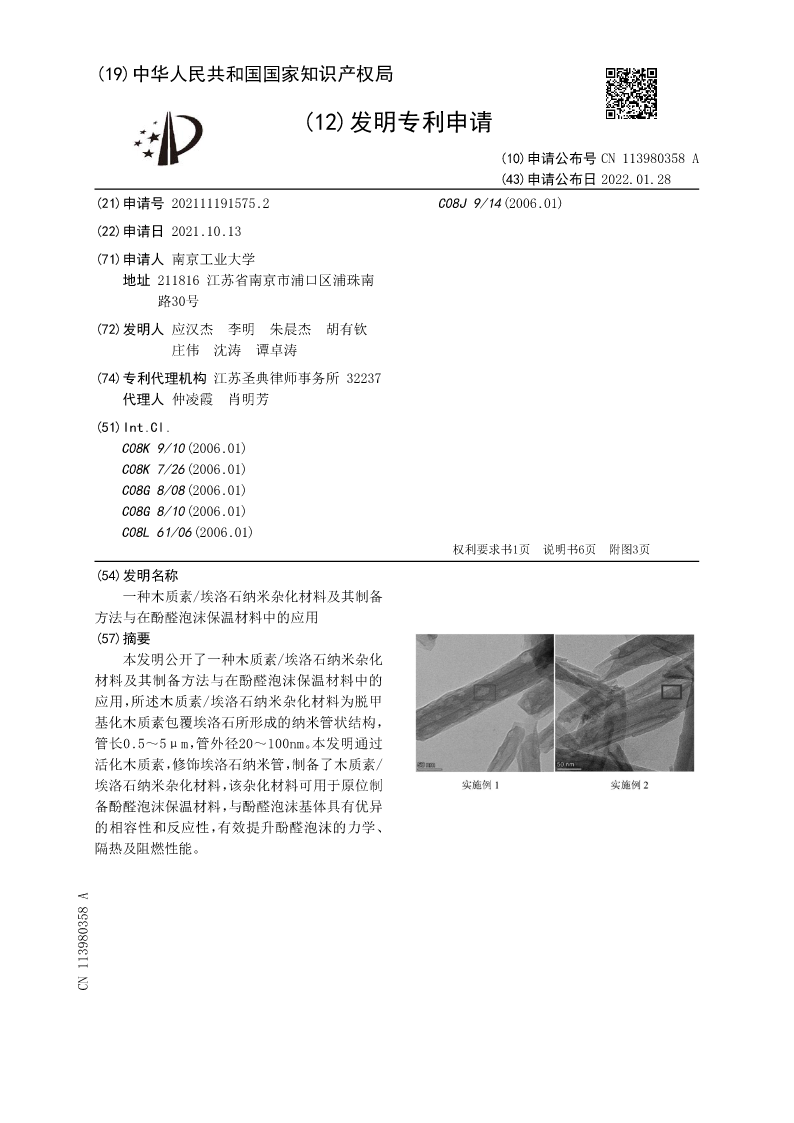

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN113980358A
(43)申请公布日2022.01.28
(21)申请号202111191575.2C08J9/14(2006.01)

(22)申请日2021.10.13
(71)申请人南京工业大学
地址211816江苏省南京市浦口区浦珠南
路30号
(72)发明人应汉杰李明朱晨杰胡有钦
庄伟沈涛谭卓涛
(74)专利代理机构江苏圣典律师事务所32237
代理人仲凌霞肖明芳
(51)Int.Cl.
C08K9/10(2006.01)
C08K7/26(2006.01)
C08G8/08(2006.01)
C08G8/10(2006.01)
C08L61/06(2006.01)
权利要求书1页说明书6页附图3页
(54)发明名称
一种木质素/埃洛石纳米杂化材料及其制备
方法与在酚醛泡沫保温材料中的应用
(57)摘要
本发明公开了一种木质素/埃洛石纳米杂化
材料及其制备方法与在酚醛泡沫保温材料中的
应用,所述木质素/埃洛石纳米杂化材料为脱甲
基化木质素包覆埃洛石所形成的纳米管状结构,
管长0.5~5μm,管外径20~100nm。本发明通过
活化木质素,修饰埃洛石纳米管,制备了木质素/
埃洛石纳米杂化材料,该杂化材料可用于原位制
备酚醛泡沫保温材料,与酚醛泡沫基体具有优异
的相容性和反应性,有效提升酚醛泡沫的力学、
隔热及阻燃性能。
CN113980358A

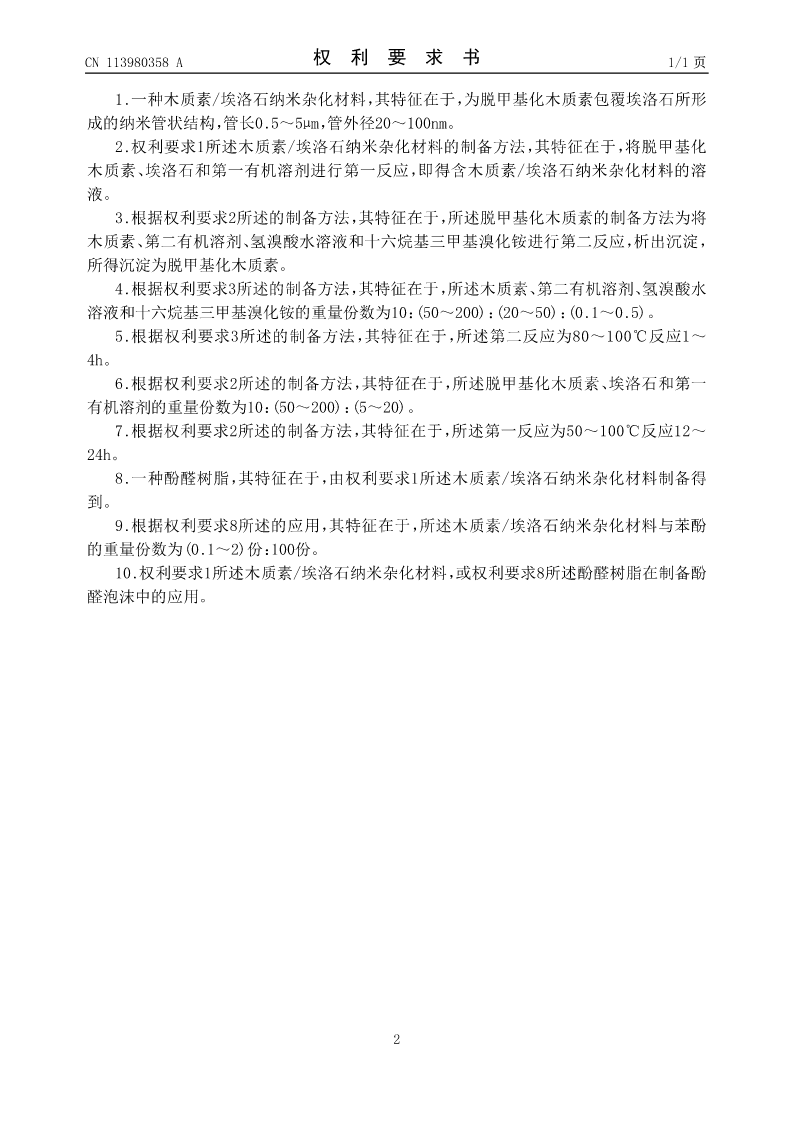

CN113980358A权利要求书1/1页

1.一种木质素/埃洛石纳米杂化材料,其特征在于,为脱甲基化木质素包覆埃洛石所形
成的纳米管状结构,管长0.5~5μm,管外径20~100nm。
2.权利要求1所述木质素/埃洛石纳米杂化材料的制备方法,其特征在于,将脱甲基化
木质素、埃洛石和第一有机溶剂进行第一反应,即得含木质素/埃洛石纳米杂化材料的溶
液。
3.根据权利要求2所述的制备方法,其特征在于,所述脱甲基化木质素的制备方法为将
木质素、第二有机溶剂、氢溴酸水溶液和十六烷基三甲基溴化铵进行第二反应,析出沉淀,
所得沉淀为脱甲基化木质素。
4.根据权利要求3所述的制备方法,其特征在于,所述木质素、第二有机溶剂、氢溴酸水
溶液和十六烷基三甲基溴化铵的重量份数为10:(50~200):(20~50):(0.1~0.5)。
5.根据权利要求3所述的制备方法,其特征在于,所述第二反应为80~100℃反应1~
4h。
6.根据权利要求2所述的制备方法,其特征在于,所述脱甲基化木质素、埃洛石和第一
有机溶剂的重量份数为10:(50~200):(5~20)。
7.根据权利要求2所述的制备方法,其特征在于,所述第一反应为50~100℃反应12~
24h。
8.一种酚醛树脂,其特征在于,由权利要求1所述木质素/埃洛石纳米杂化材料制备得
到。
9.根据权利要求8所述的应用,其特征在于,所述木质素/埃洛石纳米杂化材料与苯酚
的重量份数为(0.1~2)份:100份。
10.权利要求1所述木质素/埃洛石纳米杂化材料,或权利要求8所述酚醛树脂在制备酚
醛泡沫中的应用。


2

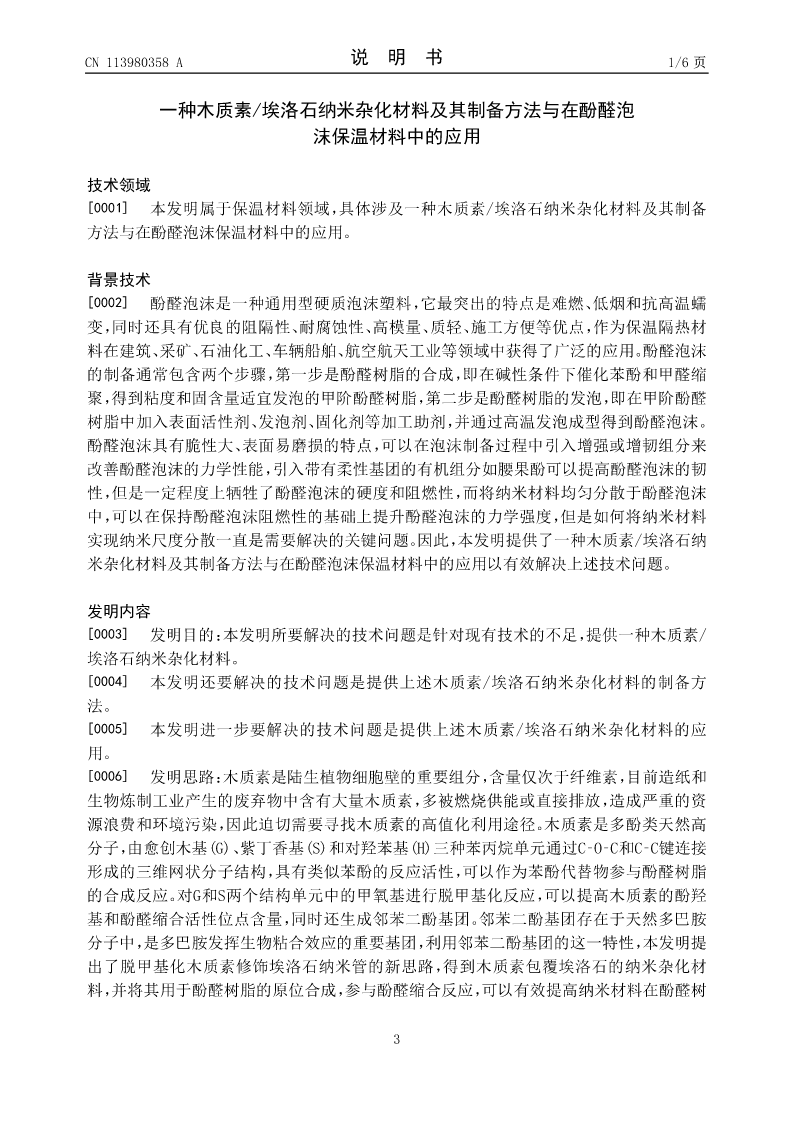

CN113980358A说明书1/6页

一种木质素/埃洛石纳米杂化材料及其制备方法与在酚醛泡
沫保温材料中的应用

技术领域
[0001]本发明属于保温材料领域,具体涉及一种木质素/埃洛石纳米杂化材料及其制备
方法与在酚醛泡沫保温材料中的应用。

背景技术
[0002]酚醛泡沫是一种通用型硬质泡沫塑料,它最突出的特点是难燃、低烟和抗高温蠕
变,同时还具有优良的阻隔性、耐腐蚀性、高模量、质轻、施工方便等优点,作为保温隔热材
料在建筑、采矿、石油化工、车辆船舶、航空航天工业等领域中获得了广泛的应用。酚醛泡沫
的制备通常包含两个步骤,第一步是酚醛树脂的合成,即在碱性条件下催化苯酚和甲醛缩
聚,得到粘度和固含量适宜发泡的甲阶酚醛树脂,第二步是酚醛树脂的发泡,即在甲阶酚醛
树脂中加入表面活性剂、发泡剂、固化剂等加工助剂,并通过高温发泡成型得到酚醛泡沫。
酚醛泡沫具有脆性大、表面易磨损的特点,可以在泡沫制备过程中引入增强或增韧组分来
改善酚醛泡沫的力学性能,引入带有柔性基团的有机组分如腰果酚可以提高酚醛泡沫的韧
性,但是一定程度上牺牲了酚醛泡沫的硬度和阻燃性,而将纳米材料均匀分散于酚醛泡沫
中,可以在保持酚醛泡沫阻燃性的基础上提升酚醛泡沫的力学强度,但是如何将纳米材料
实现纳米尺度分散一直是需要解决的关键问题。因此,本发明提供了一种木质素/埃洛石纳
米杂化材料及其制备方法与在酚醛泡沫保温材料中的应用以有效解决上述技术问题。

发明内容
[0003]发明目的:本发明所要解决的技术问题是针对现有技术的不足,提供一种木质素/
埃洛石纳米杂化材料。

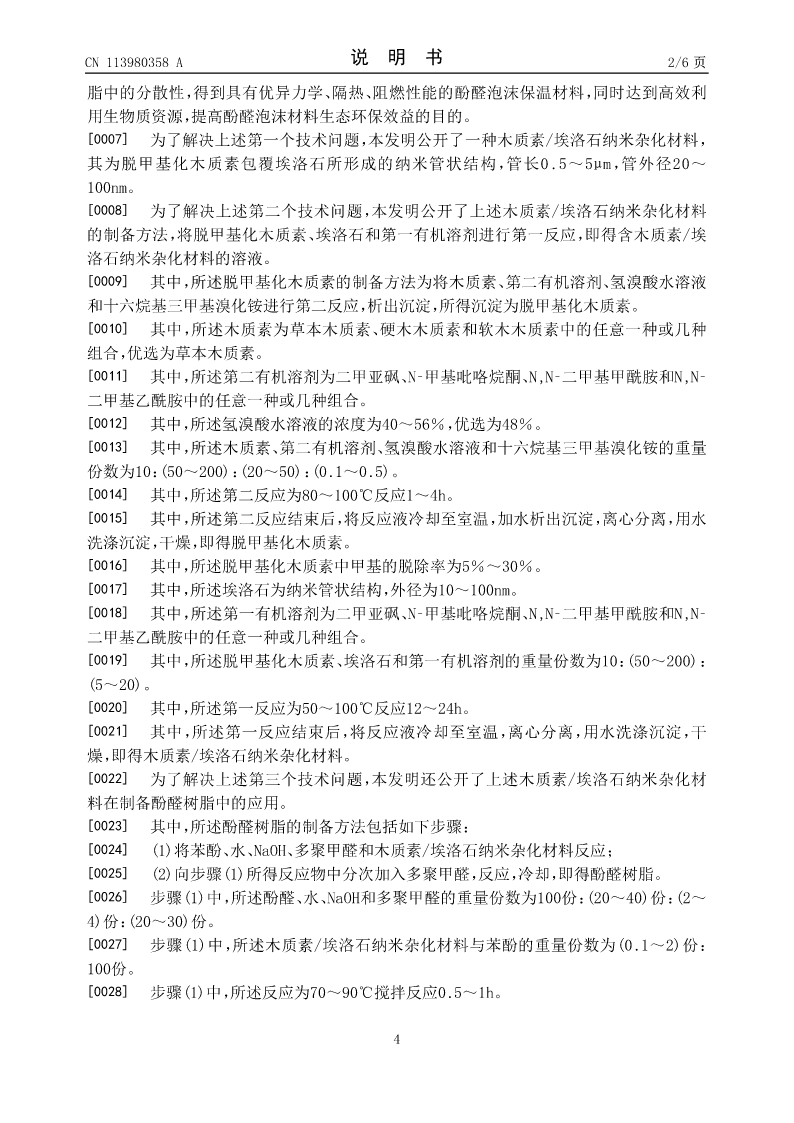

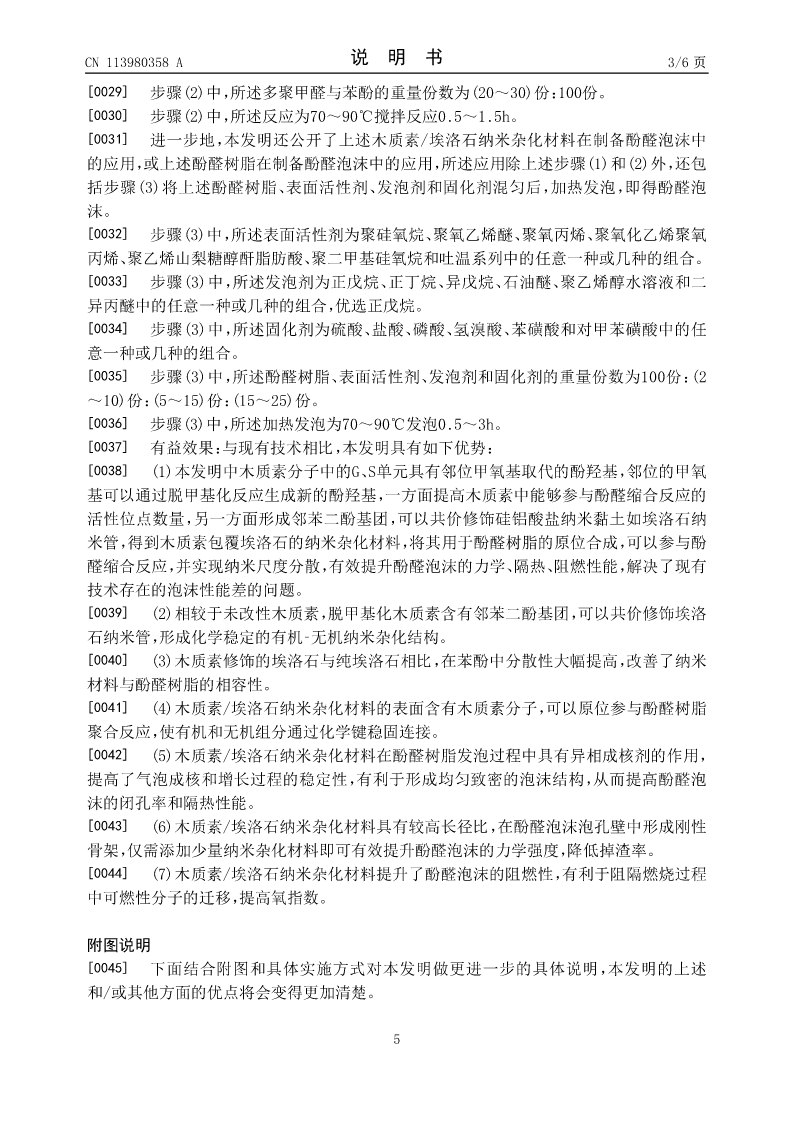

[000
查看更多
单篇购买
VIP会员(1亿+VIP文档免费下)

扫码即表示接受《下载须知》

CN2021111915752一种木质素埃洛石纳米杂化材料及其制备方法与在酚醛泡沫保温材料中的应用

文档大小:847KB

限时特价:扫码查看

• 请登录后再进行扫码购买
• 使用微信/支付宝扫码注册及付费下载,详阅 用户协议 隐私政策
• 如已在其他页面进行付款,请刷新当前页面重试
• 付费购买成功后,此文档可永久免费下载
全场最划算
12个月
199.0
¥360.0
限时特惠
3个月
69.9
¥90.0
新人专享
1个月
19.9
¥30.0
24个月
398.0
¥720.0
6个月会员
139.9
¥180.0

6亿VIP文档任选,共次下载特权。

已优惠

微信/支付宝扫码完成支付,可开具发票

VIP尽享专属权益

VIP文档免费下载

赠送VIP文档免费下载次数

阅读免打扰

去除文档详情页间广告

专属身份标识

尊贵的VIP专属身份标识

高级客服

一对一高级客服服务

多端互通

电脑端/手机端权益通用
