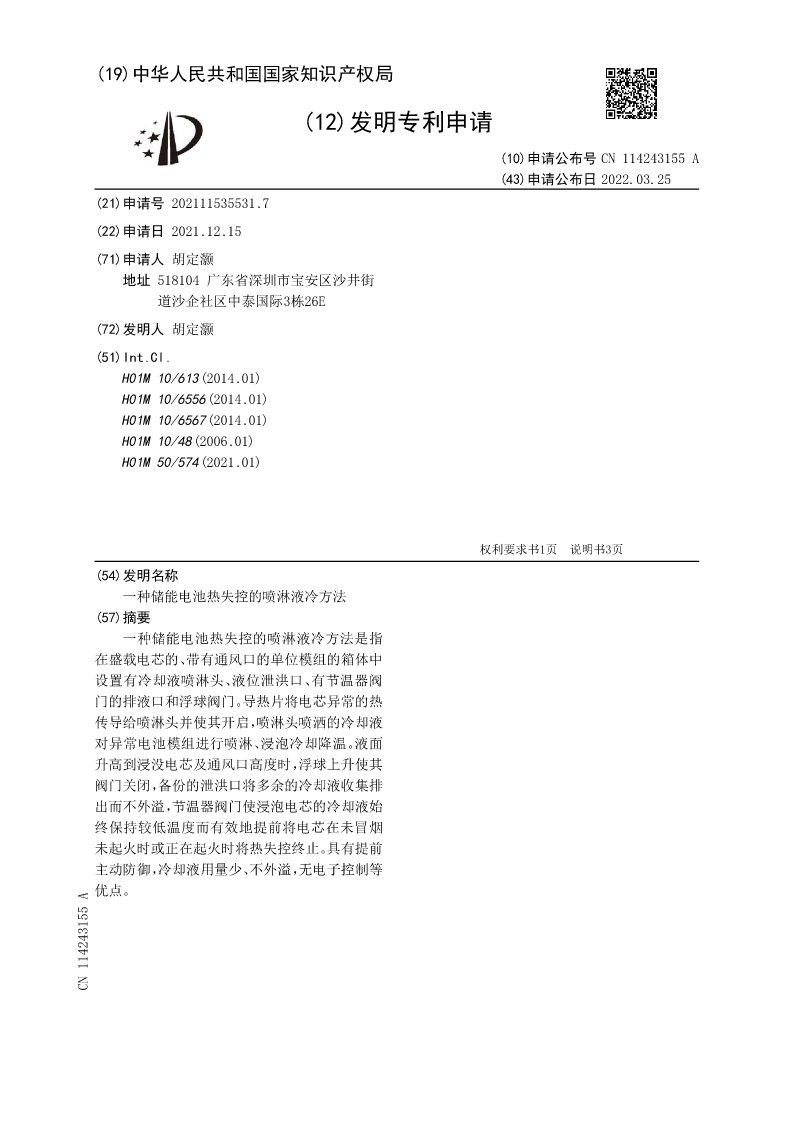

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN114243155A
(43)申请公布日2022.03.25
(21)申请号202111535531.7
(22)申请日2021.12.15
(71)申请人胡定灏
地址518104广东省深圳市宝安区沙井街
道沙企社区中泰国际3栋26E
(72)发明人胡定灏
(51)Int.Cl.
H01M10/613(2014.01)
H01M10/6556(2014.01)
H01M10/6567(2014.01)
H01M10/48(2006.01)
H01M50/574(2021.01)

权利要求书1页说明书3页
(54)发明名称
一种储能电池热失控的喷淋液冷方法
(57)摘要
一种储能电池热失控的喷淋液冷方法是指
在盛载电芯的、带有通风口的单位模组的箱体中
设置有冷却液喷淋头、液位泄洪口、有节温器阀
门的排液口和浮球阀门。导热片将电芯异常的热
传导给喷淋头并使其开启，喷淋头喷洒的冷却液
对异常电池模组进行喷淋、浸泡冷却降温。液面
升高到浸没电芯及通风口高度时，浮球上升使其
阀门关闭，备份的泄洪口将多余的冷却液收集排
出而不外溢，节温器阀门使浸泡电芯的冷却液始
终保持较低温度而有效地提前将电芯在未冒烟
未起火时或正在起火时将热失控终止。具有提前
主动防御，冷却液用量少、不外溢，无电子控制等
优点。
CN114243155A

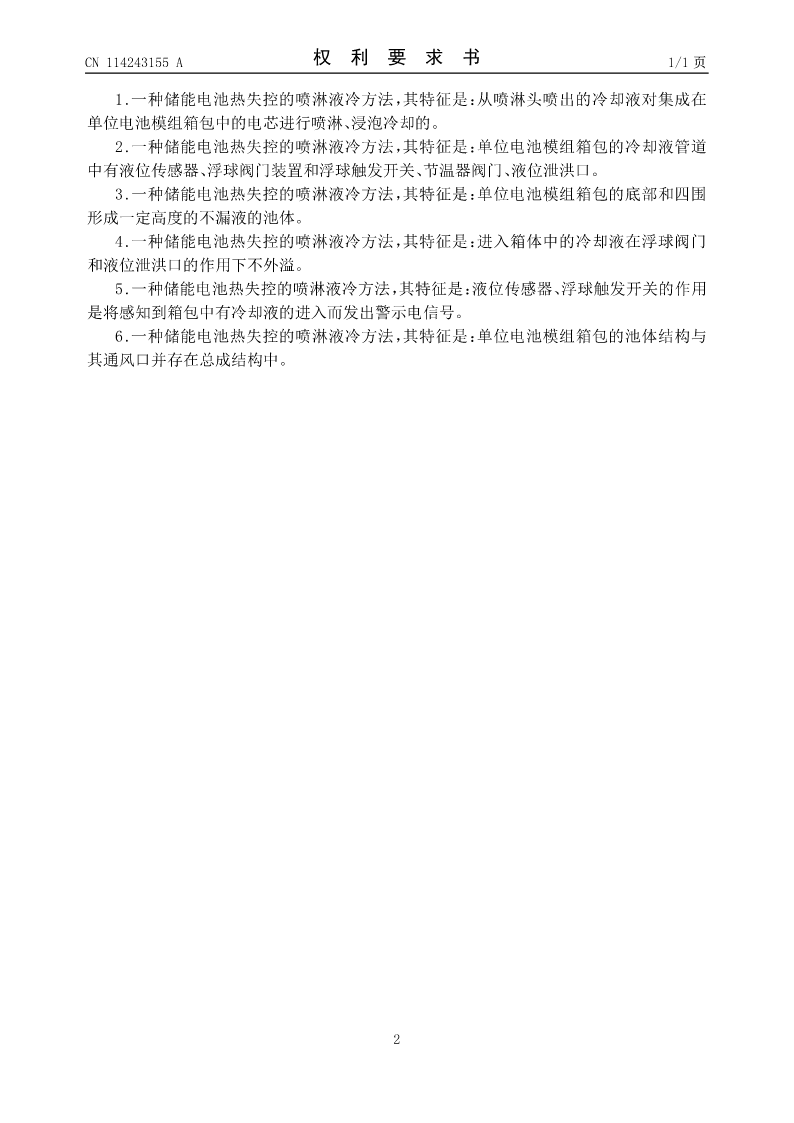

CN114243155A权利要求书1/1页

1.一种储能电池热失控的喷淋液冷方法，其特征是：从喷淋头喷出的冷却液对集成在
单位电池模组箱包中的电芯进行喷淋、浸泡冷却的。
2.一种储能电池热失控的喷淋液冷方法，其特征是：单位电池模组箱包的冷却液管道
中有液位传感器、浮球阀门装置和浮球触发开关、节温器阀门、液位泄洪口。
3.一种储能电池热失控的喷淋液冷方法，其特征是：单位电池模组箱包的底部和四围
形成一定高度的不漏液的池体。
4.一种储能电池热失控的喷淋液冷方法，其特征是：进入箱体中的冷却液在浮球阀门
和液位泄洪口的作用下不外溢。
5.一种储能电池热失控的喷淋液冷方法，其特征是：液位传感器、浮球触发开关的作用
是将感知到箱包中有冷却液的进入而发出警示电信号。
6.一种储能电池热失控的喷淋液冷方法，其特征是：单位电池模组箱包的池体结构与
其通风口并存在总成结构中。

2

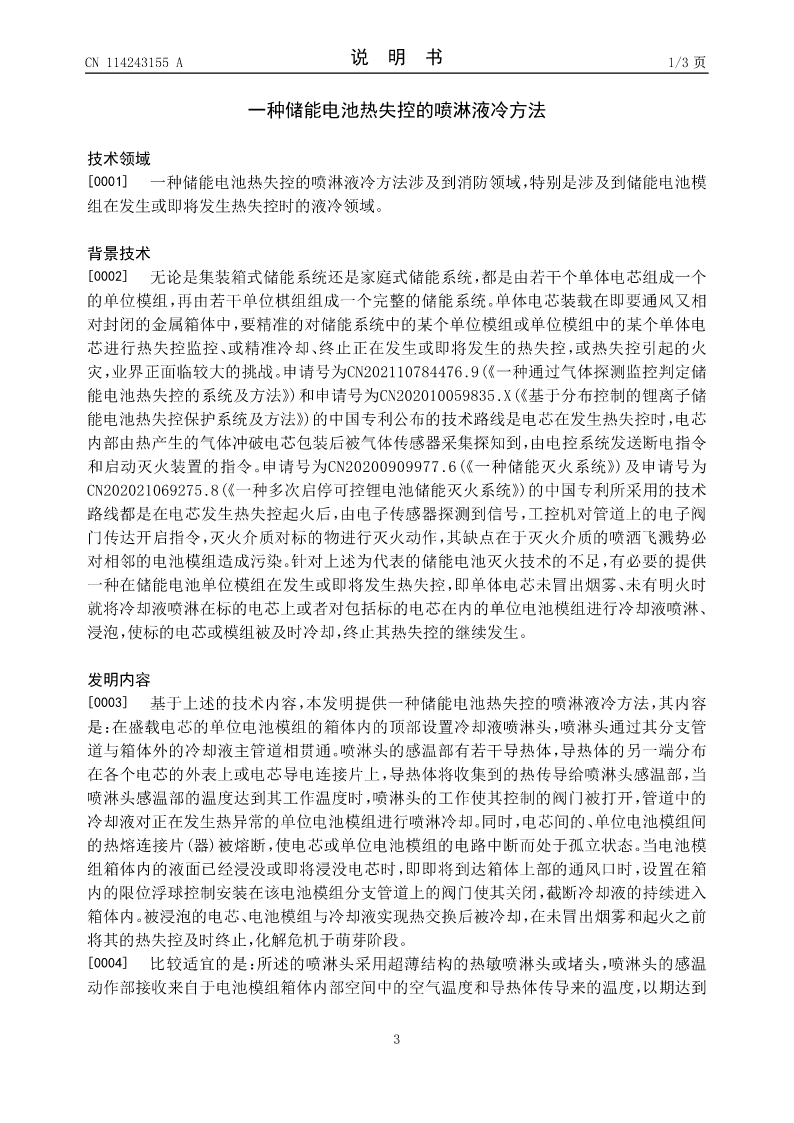

CN114243155A说明书1/3页

一种储能电池热失控的喷淋液冷方法

技术领域
[0001]一种储能电池热失控的喷淋液冷方法涉及到消防领域，特别是涉及到储能电池模
组在发生或即将发生热失控时的液冷领域。

背景技术
[0002]无论是集装箱式储能系统还是家庭式储能系统，都是由若干个单体电芯组成一个
的单位模组，再由若干单位棋组组成一个完整的储能系统。单体电芯装载在即要通风又相
对封闭的金属箱体中，要精准的对储能系统中的某个单位模组或单位模组中的某个单体电
芯进行热失控监控、或精准冷却、终止正在发生或即将发生的热失控，或热失控引起的火
灾，业界正面临较大的挑战。申请号为CN202110784476.9(《一种通过气体探测监控判定储
能电池热失控的系统及方法》)和申请号为CN202010059835.X(《基于分布控制的锂离子储
能电池热失控保护系统及方法》)的中国专利公布的技术路线是电芯在发生热失控时，电芯
内部由热产生的气体冲破电芯包装后被气体传感器采集探知到，由电控系统发送断电指令
和启动灭火装置的指令。申请号为CN20200909977.6(《一种储能灭火系统》)及申请号为
CN202021069275.8(《一种多次启停可控锂电池储能灭火系统》)的中国专利所采用的技术
路线都是在电芯发生热失控起火后，由电子传感器探测到信号，工控机对管道上的电子阀
门传达开启指令，灭火介质对标的物进行灭火动作，其缺点在于灭火介质的喷洒飞溅势必
对相邻的电池模组造成污染。针对上述为代表的储能电池灭火技术的不足，有必要的提供
一种在储能电池单位模组在发生或即将发生热失控，即单体电芯未冒出烟雾、未有明火时
就将冷却液喷淋在标的电芯上或者对包括标的电芯在内的单位电池模组进行冷却液喷淋、
浸泡，使标的电芯或模组被及时冷却，终止其热失控的继续发生。

发明内容
[0003]基于上述的技术内容，本发明提供一种储能电池热失控的喷淋液冷方法，其内容
是：在盛载电芯的单位电池模组的箱体内的顶部设置冷却液喷淋头，喷淋头通过其分支管
道与箱体外的冷却液主管道相贯通。喷淋头的感温部有若干导热体，导热体的另一端分布
在各个电芯的外表上或电芯导电连接片上，导热体将收集到的热传导给喷淋头感温部，当
喷淋头感温部的温度达到其工作温度时，喷淋头的工作使其控制的阀门被打开，管道中的
冷却液对正在发
