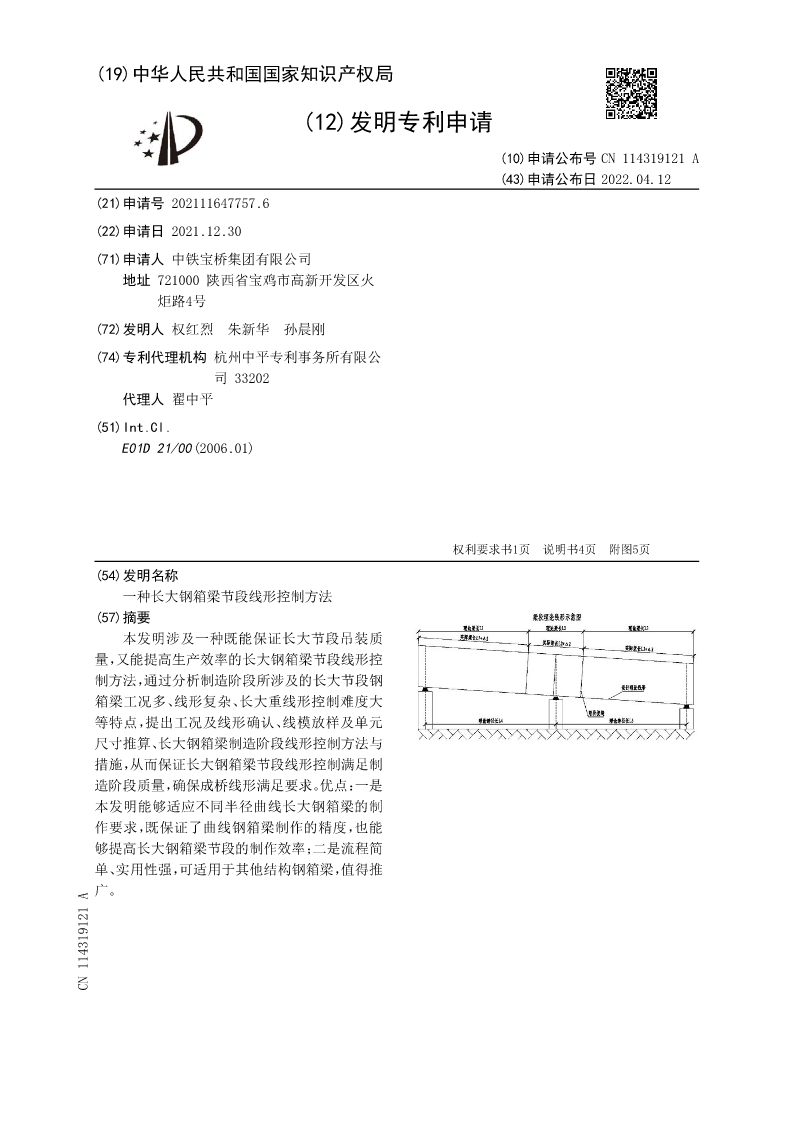

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN114319121A
(43)申请公布日2022.04.12
(21)申请号202111647757.6
(22)申请日2021.12.30
(71)申请人中铁宝桥集团有限公司
地址721000陕西省宝鸡市高新开发区火
炬路4号
(72)发明人权红烈朱新华孙晨刚
(74)专利代理机构杭州中平专利事务所有限公
司33202
代理人翟中平
(51)Int.Cl.
E01D21/00(2006.01)




权利要求书1页说明书4页附图5页
(54)发明名称
一种长大钢箱梁节段线形控制方法
(57)摘要
本发明涉及一种既能保证长大节段吊装质
量,又能提高生产效率的长大钢箱梁节段线形控
制方法,通过分析制造阶段所涉及的长大节段钢
箱梁工况多、线形复杂、长大重线形控制难度大
等特点,提出工况及线形确认、线模放样及单元
尺寸推算、长大钢箱梁制造阶段线形控制方法与
措施,从而保证长大钢箱梁节段线形控制满足制
造阶段质量,确保成桥线形满足要求。优点:一是
本发明能够适应不同半径曲线长大钢箱梁的制
作要求,既保证了曲线钢箱梁制作的精度,也能
够提高长大钢箱梁节段的制作效率;二是流程简
单、实用性强,可适用于其他结构钢箱梁,值得推
广。
CN114319121A

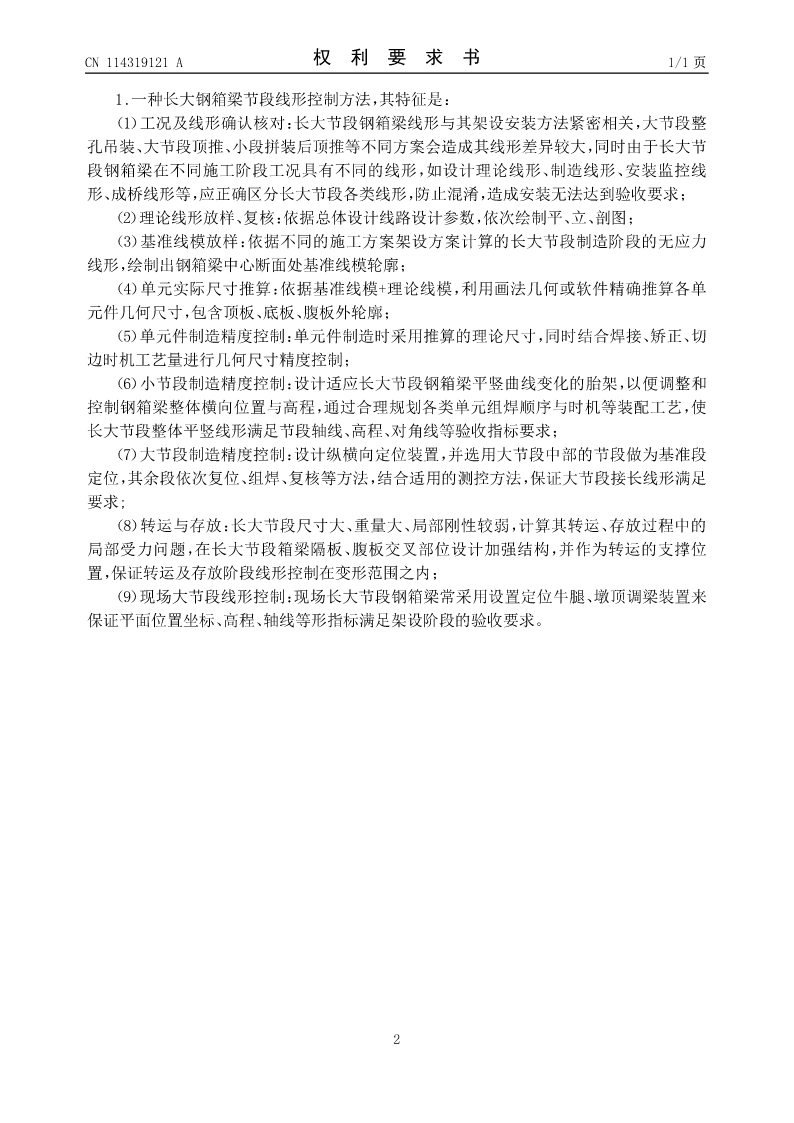

CN114319121A权利要求书1/1页

1.一种长大钢箱梁节段线形控制方法,其特征是:
(1)工况及线形确认核对:长大节段钢箱梁线形与其架设安装方法紧密相关,大节段整
孔吊装、大节段顶推、小段拼装后顶推等不同方案会造成其线形差异较大,同时由于长大节
段钢箱梁在不同施工阶段工况具有不同的线形,如设计理论线形、制造线形、安装监控线
形、成桥线形等,应正确区分长大节段各类线形,防止混淆,造成安装无法达到验收要求;
(2)理论线形放样、复核:依据总体设计线路设计参数,依次绘制平、立、剖图;
(3)基准线模放样:依据不同的施工方案架设方案计算的长大节段制造阶段的无应力
线形,绘制出钢箱梁中心断面处基准线模轮廓;
(4)单元实际尺寸推算:依据基准线模+理论线模,利用画法几何或软件精确推算各单
元件几何尺寸,包含顶板、底板、腹板外轮廓;
(5)单元件制造精度控制:单元件制造时采用推算的理论尺寸,同时结合焊接、矫正、切
边时机工艺量进行几何尺寸精度控制;
(6)小节段制造精度控制:设计适应长大节段钢箱梁平竖曲线变化的胎架,以便调整和
控制钢箱梁整体横向位置与高程,通过合理规划各类单元组焊顺序与时机等装配工艺,使
长大节段整体平竖线形满足节段轴线、高程、对角线等验收指标要求;
(7)大节段制造精度控制:设计纵横向定位装置,并选用大节段中部的节段做为基准段
定位,其余段依次复位、组焊、复核等方法,结合适用的测控方法,保证大节段接长线形满足
要求;
(8)转运与存放:长大节段尺寸大、重量大、局部刚性较弱,计算其转运、存放过程中的
局部受力问题,在长大节段箱梁隔板、腹板交叉部位设计加强结构,并作为转运的支撑位
置,保证转运及存放阶段线形控制在变形范围之内;
(9)现场大节段线形控制:现场长大节段钢箱梁常采用设置定位牛腿、墩顶调梁装置来
保证平面位置坐标、高程、轴线等形指标满足架设阶段的验收要求。


2

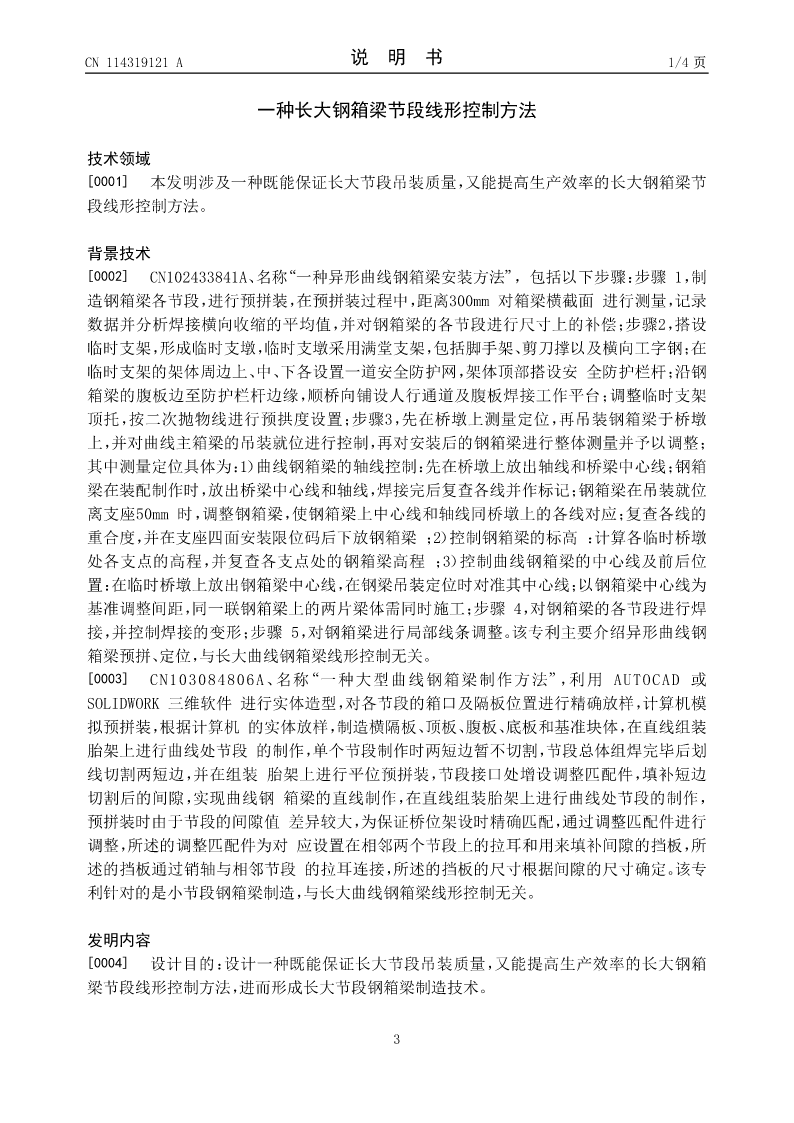

CN114319121A说明书1/4页

一种长大钢箱梁节段线形控制方法

技术领域
[0001]本发明涉及一种既能保证长大节段吊装质量,又能提高生产效率的长大钢箱梁节
段线形控制方法。

背景技术
[0002]CN102433841A、名称“一种异形曲线钢箱梁安装方法”,包括以下步骤:步骤1,制
造钢箱梁各节段,进行预拼装,在预拼装过程中,距离300mm对箱梁横截面进行测量,记录
数据并分析焊接横向收缩的平均值,并对钢箱梁的各节段进行尺寸上的补偿;步骤2,搭设
临时支架,形成临时支墩,临时支墩采用满堂支架,包括脚手架、剪刀撑以及横向工字钢;在
临时支架的架体周边上、中、下各设置一道安全防护网,架体顶部搭设安全防护栏杆;沿钢
箱梁的腹板边至防护栏杆边缘,顺桥向铺设人行通道及腹板焊接工作平台;调整临时支架
顶托,按二次抛物线进行预拱度设置;步骤3,先在桥墩上测量定位,再吊装钢箱梁于桥墩
上,并对曲线主箱梁的吊装就位进行控制,再对安装后的钢箱梁进行整体测量并予以调整;
其中测量定位具体为:1)曲线钢箱梁的轴线控制:先在桥墩上放出轴线和桥梁中心线;钢箱
梁在装配制作时,放出桥梁中心线和轴线,焊接完后复查各线并作标记;钢箱梁在吊装就位
离支座50mm时,调整钢箱梁,使钢箱梁上中心线和轴线同桥墩上的各线对应;复查各线的
重合度,并在支座四面安装限位码后下放钢箱梁;2)控制钢箱梁的标高:计算各临时桥墩
处各支点的高程,并复查各
