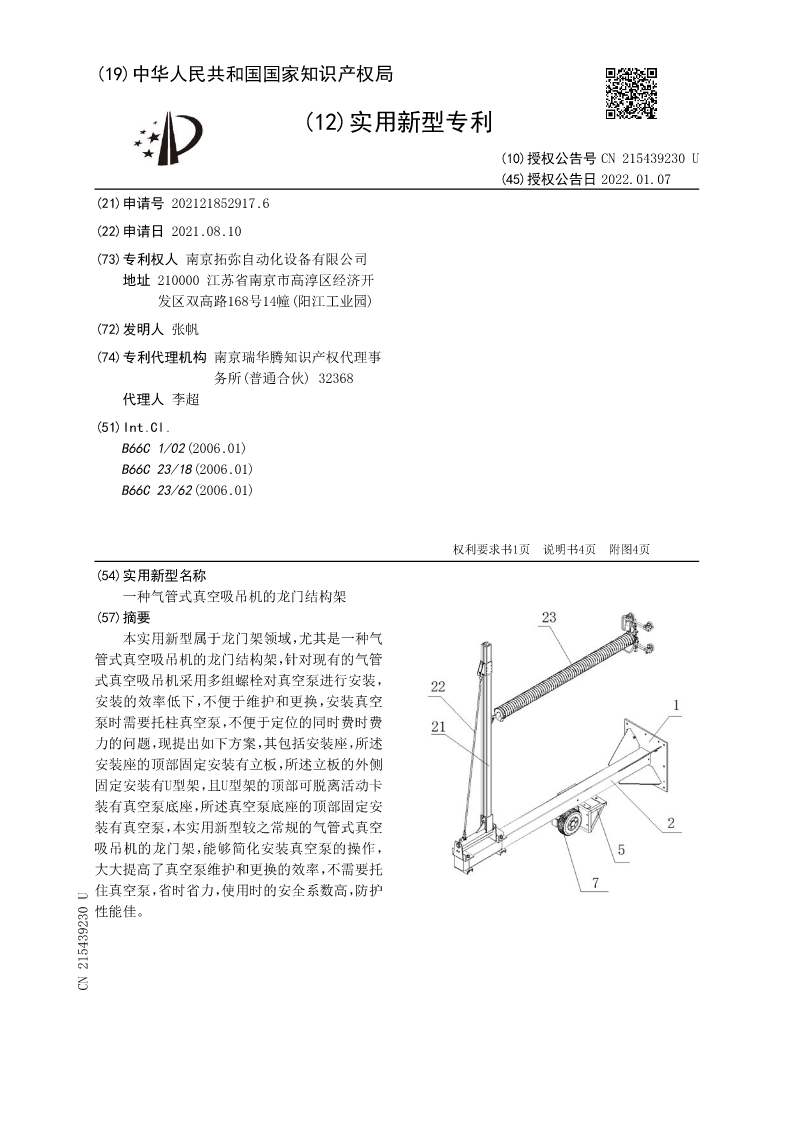

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN215439230U
(45)授权公告日2022.01.07
(21)申请号202121852917.6
(22)申请日2021.08.10
(73)专利权人南京拓弥自动化设备有限公司
地址210000江苏省南京市高淳区经济开
发区双高路168号14幢(阳江工业园)
(72)发明人张帆
(74)专利代理机构南京瑞华腾知识产权代理事
务所(普通合伙)32368
代理人李超
(51)Int.Cl.
B66C1/02(2006.01)
B66C23/18(2006.01)
B66C23/62(2006.01)

权利要求书1页说明书4页附图4页
(54)实用新型名称
一种气管式真空吸吊机的龙门结构架
(57)摘要
本实用新型属于龙门架领域，尤其是一种气
管式真空吸吊机的龙门结构架，针对现有的气管
式真空吸吊机采用多组螺栓对真空泵进行安装，
安装的效率低下，不便于维护和更换，安装真空
泵时需要托柱真空泵，不便于定位的同时费时费
力的问题，现提出如下方案，其包括安装座，所述
安装座的顶部固定安装有立板，所述立板的外侧
固定安装有U型架，且U型架的顶部可脱离活动卡
装有真空泵底座，所述真空泵底座的顶部固定安
装有真空泵，本实用新型较之常规的气管式真空
吸吊机的龙门架，能够简化安装真空泵的操作，
大大提高了真空泵维护和更换的效率，不需要托
住真空泵，省时省力，使用时的安全系数高，防护
性能佳。
CN215439230U

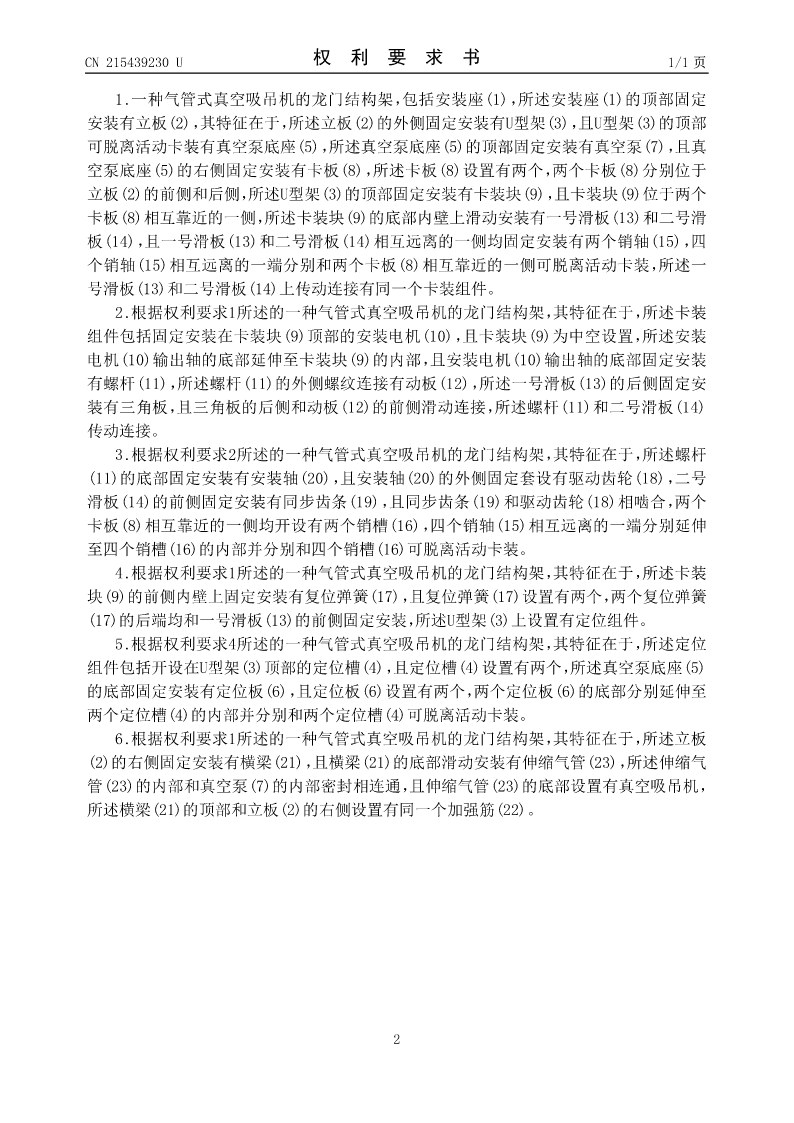

CN215439230U权利要求书1/1页

1.一种气管式真空吸吊机的龙门结构架，包括安装座(1)，所述安装座(1)的顶部固定
安装有立板(2)，其特征在于，所述立板(2)的外侧固定安装有U型架(3)，且U型架(3)的顶部
可脱离活动卡装有真空泵底座(5)，所述真空泵底座(5)的顶部固定安装有真空泵(7)，且真
空泵底座(5)的右侧固定安装有卡板(8)，所述卡板(8)设置有两个，两个卡板(8)分别位于
立板(2)的前侧和后侧，所述U型架(3)的顶部固定安装有卡装块(9)，且卡装块(9)位于两个
卡板(8)相互靠近的一侧，所述卡装块(9)的底部内壁上滑动安装有一号滑板(13)和二号滑
板(14)，且一号滑板(13)和二号滑板(14)相互远离的一侧均固定安装有两个销轴(15)，四
个销轴(15)相互远离的一端分别和两个卡板(8)相互靠近的一侧可脱离活动卡装，所述一
号滑板(13)和二号滑板(14)上传动连接有同一个卡装组件。
2.根据权利要求1所述的一种气管式真空吸吊机的龙门结构架，其特征在于，所述卡装
组件包括固定安装在卡装块(9)顶部的安装电机(10)，且卡装块(9)为中空设置，所述安装
电机(10)输出轴的底部延伸至卡装块(9)的内部，且安装电机(10)输出轴的底部固定安装
有螺杆(11)，所述螺杆(11)的外侧螺纹连接有动板(12)，所述一号滑板(13)的后侧固定安
装有三角板，且三角板的后侧和动板(12)的前侧滑动连接，所述螺杆(11)和二号滑板(14)
传动连接。
3.根据权利要求2所述的一种气管式真空吸吊机的龙门结构架，其特征在于，所述螺杆
(11)的底部固定安装有安装轴(20)，且安装轴(20)的外侧固定套设有驱动齿轮(18)，二号
滑板(14)的前侧固定安装有同步齿条(19)，且同步齿条(19)和驱动齿轮(18)相啮合，两个
卡板(8)相互靠近的一侧均开设有两个销槽(16)，四个销轴(15)相互远离的一端分别延伸
至四个销槽(16)的内部并分别和四个销槽(16)可脱离活动卡装。
4.根据权利要求1所述的一种气管式真空吸吊机的龙门结构架，其特征在于，所述卡装
块(9)的前侧内壁上固定安装有复位弹簧(17)，且复位弹簧(17)设置有两个，两个复位弹簧
(17)的后端均和一号滑板(13)的前侧固定安装，所述U型架(3)上设置有定位组件。
5.根据权利要求4所述的一种气管式真空吸吊机的龙门结构架，其特征在于，所述定位
组件包括开设在U型架(3)顶部的定位槽(4)，且定位槽(4)设置有两个，所述真空泵底座(5)
的底部固定安装有定位板(6)，且定位板(6)设置有两个，两个定位板(6)的底部分别延伸至
两个定位槽(4)的内部并分别和两个定位槽(4)可脱离活动卡装。
6.根据权利要求1所述的一种气管式真空吸吊机的龙门结构架，其特征在于，所述立板
(2)的右侧固定安装有横梁(21)，且横梁(21)的底部滑动安装有伸缩气管(23)，所述伸缩气
管(23)的内部和真空泵(7)的内部密封相连通，且伸缩气管(23)的底部设置有真空吸吊机，
所述横梁(21)的顶部和立板(2)的右侧设置有同一个加强筋(22)。
