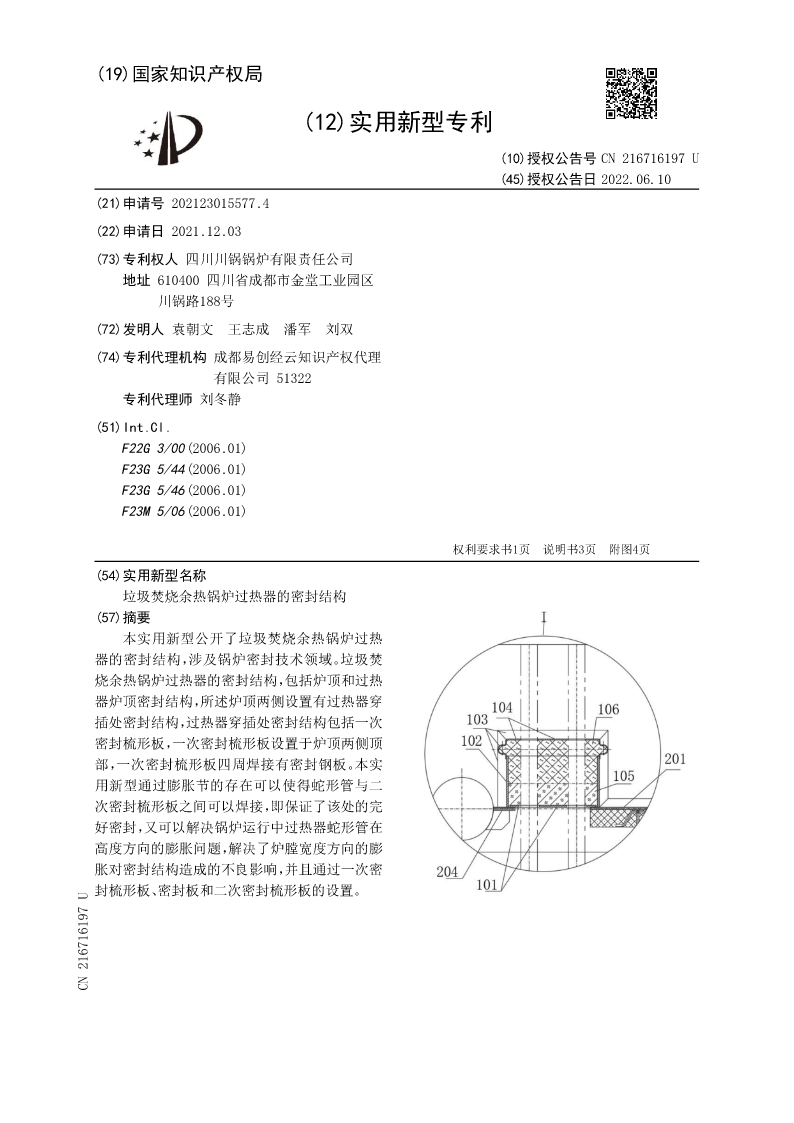

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN216716197U
(45)授权公告日2022.06.10
(21)申请号202123015577.4
(22)申请日2021.12.03
(73)专利权人四川川锅锅炉有限责任公司
地址610400四川省成都市金堂工业园区
川锅路188号
(72)发明人袁朝文王志成潘军刘双
(74)专利代理机构成都易创经云知识产权代理
有限公司51322
专利代理师刘冬静
(51)Int.Cl.
F22G3/00(2006.01)
F23G5/44(2006.01)
F23G5/46(2006.01)
F23M5/06(2006.01)


权利要求书1页说明书3页附图4页
(54)实用新型名称
垃圾焚烧余热锅炉过热器的密封结构
(57)摘要
本实用新型公开了垃圾焚烧余热锅炉过热
器的密封结构,涉及锅炉密封技术领域。垃圾焚
烧余热锅炉过热器的密封结构,包括炉顶和过热
器炉顶密封结构,所述炉顶两侧设置有过热器穿
插处密封结构,过热器穿插处密封结构包括一次
密封梳形板,一次密封梳形板设置于炉顶两侧顶
部,一次密封梳形板四周焊接有密封钢板。本实
用新型通过膨胀节的存在可以使得蛇形管与二
次密封梳形板之间可以焊接,即保证了该处的完
好密封,又可以解决锅炉运行中过热器蛇形管在
高度方向的膨胀问题,解决了炉膛宽度方向的膨
胀对密封结构造成的不良影响,并且通过一次密
封梳形板、密封板和二次密封梳形板的设置。
CN216716197U

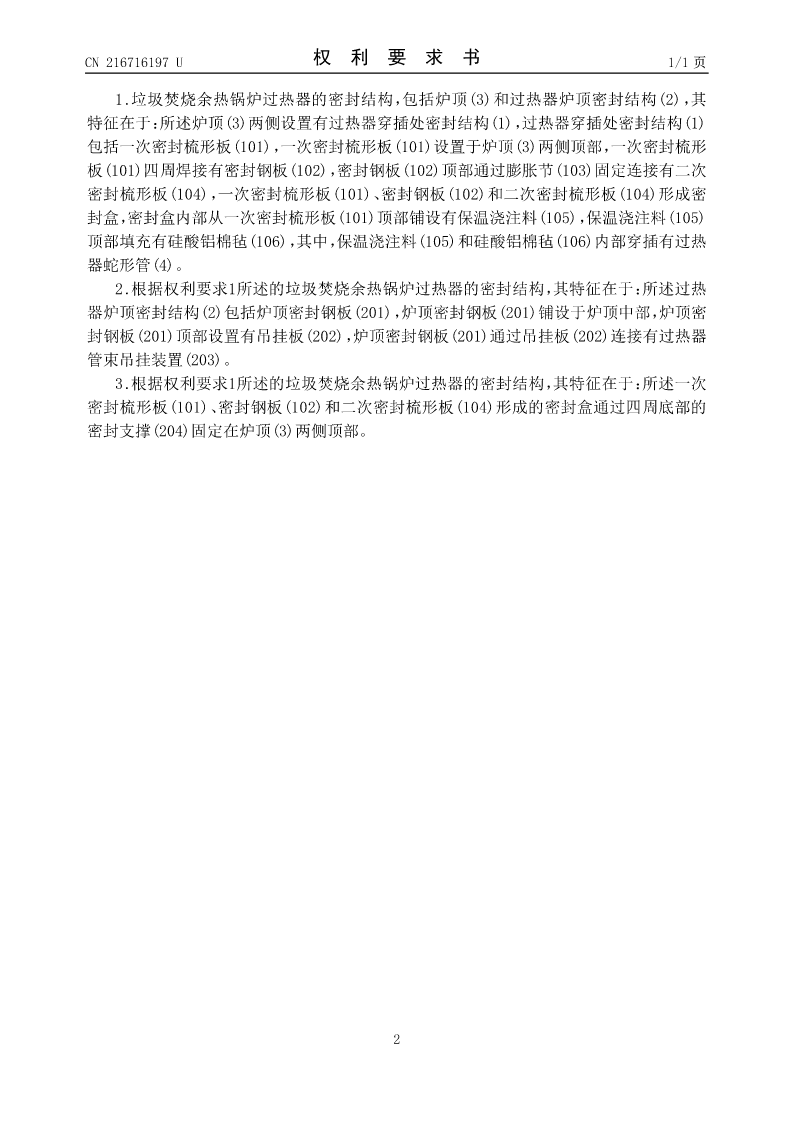

CN216716197U权利要求书1/1页

1.垃圾焚烧余热锅炉过热器的密封结构,包括炉顶(3)和过热器炉顶密封结构(2),其
特征在于:所述炉顶(3)两侧设置有过热器穿插处密封结构(1),过热器穿插处密封结构(1)
包括一次密封梳形板(101),一次密封梳形板(101)设置于炉顶(3)两侧顶部,一次密封梳形
板(101)四周焊接有密封钢板(102),密封钢板(102)顶部通过膨胀节(103)固定连接有二次
密封梳形板(104),一次密封梳形板(101)、密封钢板(102)和二次密封梳形板(104)形成密
封盒,密封盒内部从一次密封梳形板(101)顶部铺设有保温浇注料(105),保温浇注料(105)
顶部填充有硅酸铝棉毡(106),其中,保温浇注料(105)和硅酸铝棉毡(106)内部穿插有过热
器蛇形管(4)。
2.根据权利要求1所述的垃圾焚烧余热锅炉过热器的密封结构,其特征在于:所述过热
器炉顶密封结构(2)包括炉顶密封钢板(201),炉顶密封钢板(201)铺设于炉顶中部,炉顶密
封钢板(201)顶部设置有吊挂板(202),炉顶密封钢板(201)通过吊挂板(202)连接有过热器
管束吊挂装置(203)。
3.根据权利要求1所述的垃圾焚烧余热锅炉过热器的密封结构,其特征在于:所述一次
密封梳形板(101)、密封钢板(102)和二次密封梳形板(104)形成的密封盒通过四周底部的
密封支撑(204)固定在炉顶(3)两侧顶部。


2

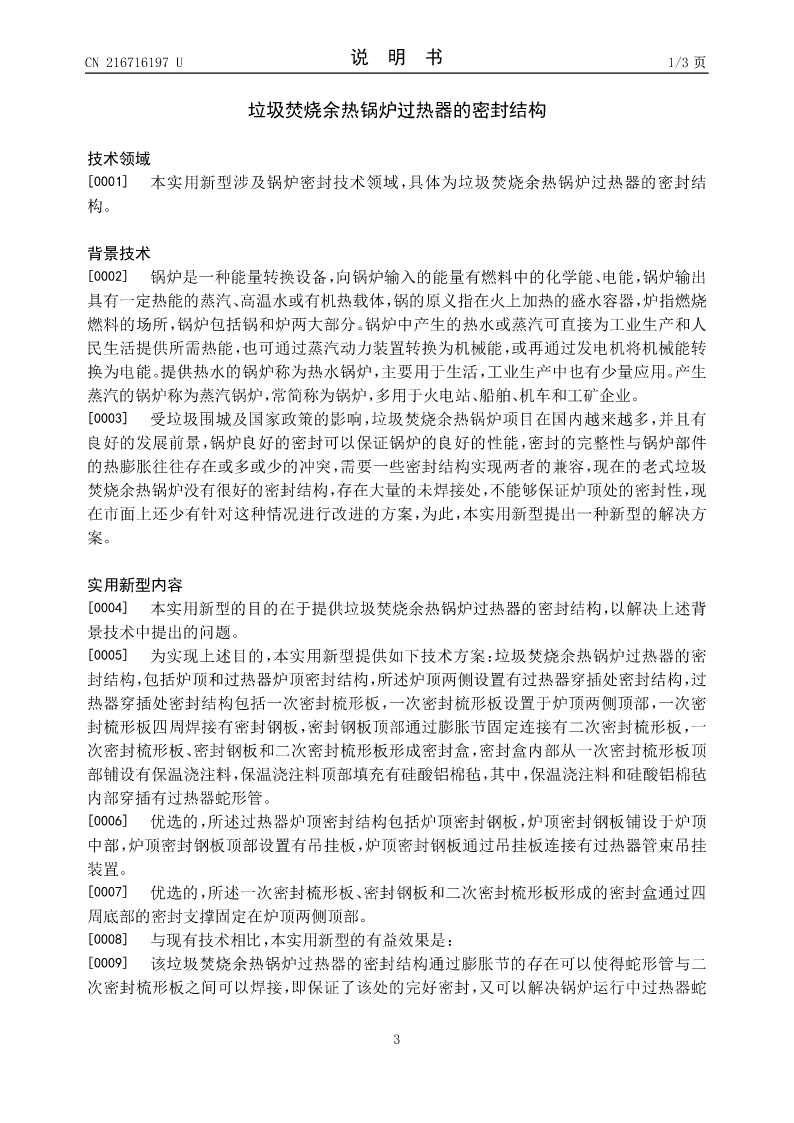

CN216716197U说明书1/3页

垃圾焚烧余热锅炉过热器的密封结构

技术领域
[0001]本实用新型涉及锅炉密封技术领域,具体为垃圾焚烧余热锅炉过热器的密封结
构。

背景技术
[0002]锅炉是一种能量转换设备,向锅炉输入的能量有燃料中的化学能、电能,锅炉输出
具有一定热能的蒸汽、高温水或有机热载体,锅的原义指在火上加热的盛水容器,炉指燃烧
燃料的场所,锅炉包括锅和炉两大部分。锅炉中产生的热水或蒸汽可直接为工业生产和人
民生活提供所需热能,也可通过蒸汽动力装置转换为机械能,或再通过发电机将机械能转
换为电能。提供热水的锅炉称为热水锅炉,主要用于生活,工业生产中也有少量应用。产生
蒸汽的锅炉称为蒸汽锅炉,常简称为锅炉,多用于火电站、船舶、机车和工矿企业。
[0003]受垃圾围城及国家政策的影响,垃圾焚烧余热锅炉项目在国内越来越多,并且有
良好的发展前景,锅炉良好的密封可以保证锅炉的良好的性能,密封的完整性与锅炉部件
的热膨胀往往存在或多或少的冲突,需要一些密封结构实现两者的兼容,现在的老式垃圾
焚烧余热锅炉没有很好的密封结构,存在大量的未焊接处,不能够保证炉顶处的密封性,现
在市面上还少有针对这种情况进行改进的方案,为此,本实用新型提出一种新型的解决方
案。

实用新型内容
[0004]本实用新型的目的在于提供垃圾焚烧余热锅炉过热器的密封结构,以解决上述背
景技术中提出的问题。
[0005]为实现上述目的,本实用新型提供如下技术方案:垃圾焚烧余热锅炉过热器的密
封结构,包括炉顶和过热器炉顶密封结构,所述炉顶两侧设置有过热器穿插处密封结构,过
热器穿插处密封结构包括一次密封梳形板,一次密封梳形板设置于炉顶两侧顶部,
