CN2022112256850一种超微型及高容MLCC电镀前的处理方法.pdf 立即下载
2024-08-17
约6.4千字
约8页
0
415KB
举报 版权申诉
预览加载中,请您耐心等待几秒...

CN2022112256850一种超微型及高容MLCC电镀前的处理方法.pdf

CN2022112256850一种超微型及高容MLCC电镀前的处理方法.pdf

预览

免费试读已结束,剩余 3 页请下载文档后查看

10 金币

下载文档

如果您无法下载资料,请参考说明:

1、部分资料下载需要金币,请确保您的账户上有足够的金币

2、已购买过的文档,再次下载不重复扣费

3、资料包下载后请先用软件解压,在使用对应软件打开

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN115679400A
(43)申请公布日2023.02.03
(21)申请号202211225685.0
(22)申请日2022.10.09
(71)申请人广东微容电子科技有限公司
地址527200广东省云浮市罗定市双东街
道创业二路1号微容科技园
(72)发明人吴志文吴炜坚杨万举
(74)专利代理机构广州骏思知识产权代理有限
公司44425
专利代理师张金龙
(51)Int.Cl.
C25D5/00(2006.01)
C25D5/54(2006.01)
C25D7/00(2006.01)
C04B41/90(2006.01)
C04B41/91(2006.01)
权利要求书1页说明书4页附图2页
(54)发明名称
一种超微型及高容MLCC电镀前的处理方法

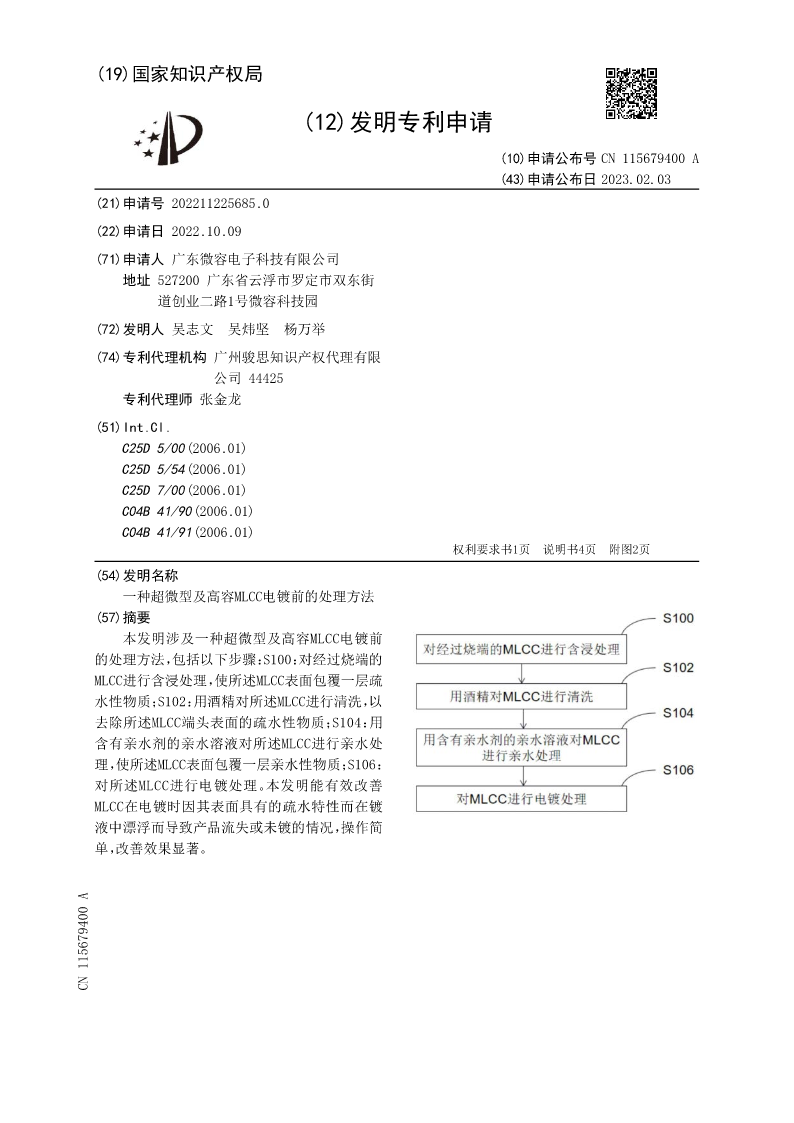

(57)摘要
本发明涉及一种超微型及高容MLCC电镀前
的处理方法,包括以下步骤:S100:对经过烧端的
MLCC进行含浸处理,使所述MLCC表面包覆一层疏
水性物质;S102:用酒精对所述MLCC进行清洗,以
去除所述MLCC端头表面的疏水性物质;S104:用
含有亲水剂的亲水溶液对所述MLCC进行亲水处
理,使所述MLCC表面包覆一层亲水性物质;S106:
对所述MLCC进行电镀处理。本发明能有效改善
MLCC在电镀时因其表面具有的疏水特性而在镀
液中漂浮而导致产品流失或未镀的情况,操作简
单,改善效果显著。
CN115679400A

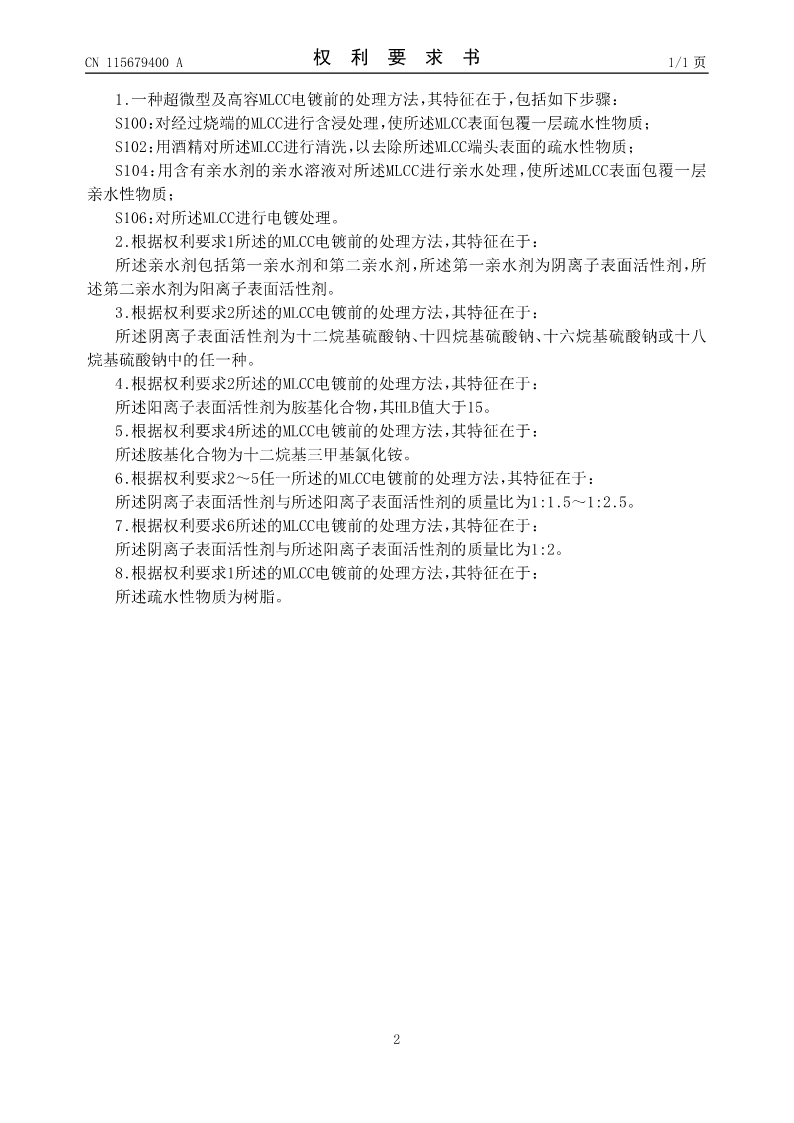

CN115679400A权利要求书1/1页

1.一种超微型及高容MLCC电镀前的处理方法,其特征在于,包括如下步骤:
S100:对经过烧端的MLCC进行含浸处理,使所述MLCC表面包覆一层疏水性物质;
S102:用酒精对所述MLCC进行清洗,以去除所述MLCC端头表面的疏水性物质;
S104:用含有亲水剂的亲水溶液对所述MLCC进行亲水处理,使所述MLCC表面包覆一层
亲水性物质;
S106:对所述MLCC进行电镀处理。
2.根据权利要求1所述的MLCC电镀前的处理方法,其特征在于:
所述亲水剂包括第一亲水剂和第二亲水剂,所述第一亲水剂为阴离子表面活性剂,所
述第二亲水剂为阳离子表面活性剂。
3.根据权利要求2所述的MLCC电镀前的处理方法,其特征在于:
所述阴离子表面活性剂为十二烷基硫酸钠、十四烷基硫酸钠、十六烷基硫酸钠或十八
烷基硫酸钠中的任一种。
4.根据权利要求2所述的MLCC电镀前的处理方法,其特征在于:
所述阳离子表面活性剂为胺基化合物,其HLB值大于15。
5.根据权利要求4所述的MLCC电镀前的处理方法,其特征在于:
所述胺基化合物为十二烷基三甲基氯化铵。
6.根据权利要求2~5任一所述的MLCC电镀前的处理方法,其特征在于:
所述阴离子表面活性剂与所述阳离子表面活性剂的质量比为1:1.5~1:2.5。
7.根据权利要求6所述的MLCC电镀前的处理方法,其特征在于:
所述阴离子表面活性剂与所述阳离子表面活性剂的质量比为1:2。
8.根据权利要求1所述的MLCC电镀前的处理方法,其特征在于:
所述疏水性物质为树脂。


2
CN115679400A说明书1/4页

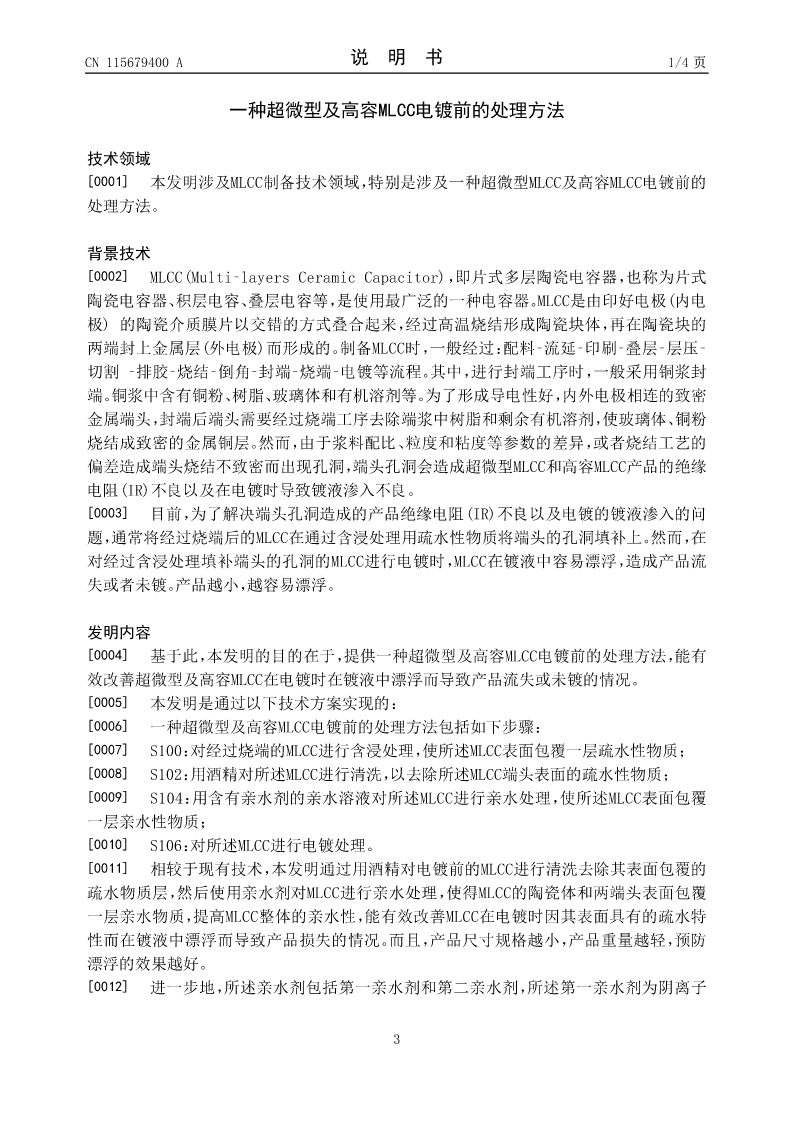

一种超微型及高容MLCC电镀前的处理方法

技术领域
[0001]本发明涉及MLCC制备技术领域,特别是涉及一种超微型MLCC及高容MLCC电镀前的
处理方法。

背景技术
[0002]MLCC(Multi‑layersCeramicCapacitor),即片式多层陶瓷电容器,也称为片式
陶瓷电容器、积层电容、叠层电容等,是使用最广泛的一种电容器。MLCC是由印好电极(内电
极)的陶瓷介质膜片以交错的方式叠合起来,经过高温烧结形成陶瓷块体,再在陶瓷块的
两端封上金属层(外电极)而形成的。制备MLCC时,一般经过:配料‑流延‑印刷‑叠层‑层压‑
切割‑排胶‑烧结‑倒角‑封端‑烧端‑电镀等流程。其中,进行封端工序时,一般采用铜浆封
端。铜浆中含有铜粉、树脂、玻璃体和有机溶剂等。为了形成导电性好,内外电极相连的致密
金属端头,封端后端头需要经过烧端工序去除端浆中树脂和剩余有机溶剂,使玻璃体、铜粉
烧结成致密的金属铜层。然而,由于浆料配比、粒度和粘度等参数的差异,或者烧结工艺的
偏差造成端头烧结不致密而出现孔洞,端头孔洞会造成超微型MLCC和高容MLCC产品的绝缘
电阻(IR)不良以及在电镀时导致镀液渗入不良。

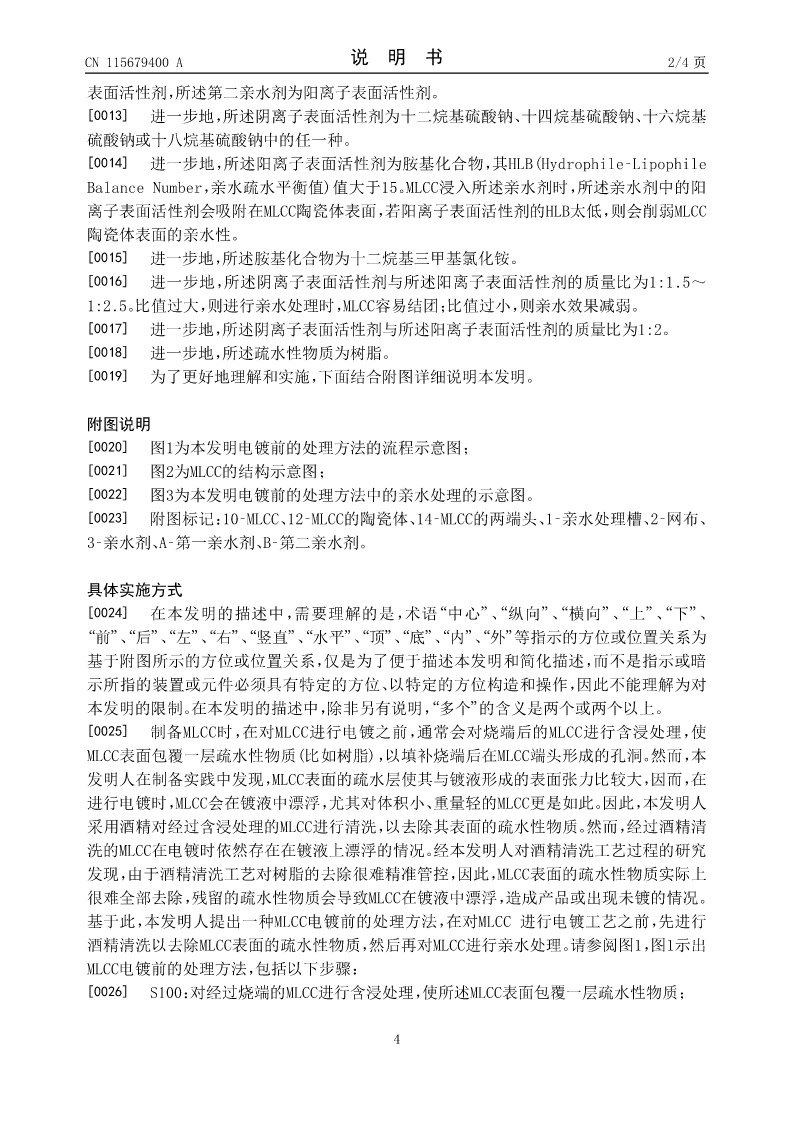

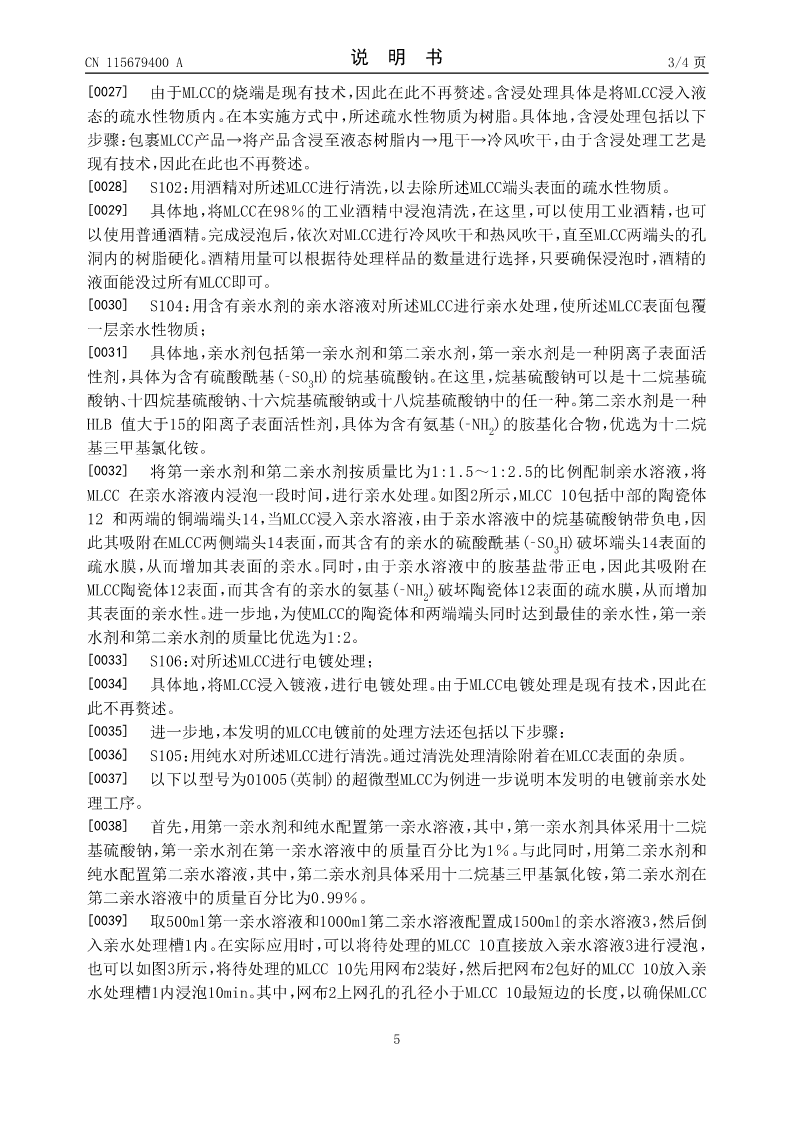

[0003]目前,为了解决端头孔洞造成的产品绝缘电阻(IR)不良以及电镀的镀液渗入的问
题,通常将经过烧端后的MLCC在通过含浸处理用疏水性物质将端头的孔洞填补上。然而,在
对经过含浸处理填补端头的孔洞的MLCC进行电镀时,MLCC在镀液中容易漂浮,造成产品流
失或者未镀。产品越小,越容
查看更多
单篇购买
VIP会员(1亿+VIP文档免费下)

扫码即表示接受《下载须知》

CN2022112256850一种超微型及高容MLCC电镀前的处理方法

文档大小:415KB

限时特价:扫码查看

• 请登录后再进行扫码购买
• 使用微信/支付宝扫码注册及付费下载,详阅 用户协议 隐私政策
• 如已在其他页面进行付款,请刷新当前页面重试
• 付费购买成功后,此文档可永久免费下载
全场最划算
12个月
199.0
¥360.0
限时特惠
3个月
69.9
¥90.0
新人专享
1个月
19.9
¥30.0
24个月
398.0
¥720.0
6个月会员
139.9
¥180.0

6亿VIP文档任选,共次下载特权。

已优惠

微信/支付宝扫码完成支付,可开具发票

VIP尽享专属权益

VIP文档免费下载

赠送VIP文档免费下载次数

阅读免打扰

去除文档详情页间广告

专属身份标识

尊贵的VIP专属身份标识

高级客服

一对一高级客服服务

多端互通

电脑端/手机端权益通用
