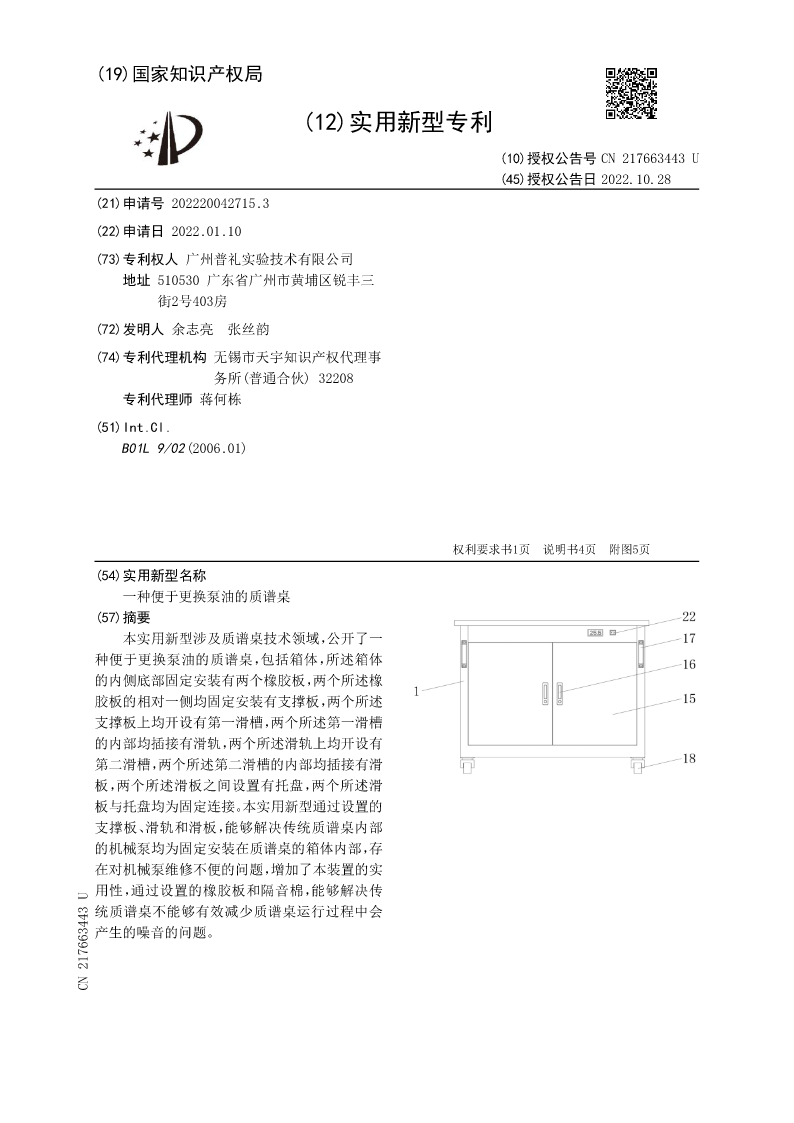

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN217663443U
(45)授权公告日2022.10.28
(21)申请号202220042715.3
(22)申请日2022.01.10
(73)专利权人广州普礼实验技术有限公司
地址510530广东省广州市黄埔区锐丰三
街2号403房
(72)发明人余志亮张丝韵
(74)专利代理机构无锡市天宇知识产权代理事
务所(普通合伙)32208
专利代理师蒋何栋
(51)Int.Cl.
B01L9/02(2006.01)




权利要求书1页说明书4页附图5页
(54)实用新型名称
一种便于更换泵油的质谱桌
(57)摘要
本实用新型涉及质谱桌技术领域,公开了一
种便于更换泵油的质谱桌,包括箱体,所述箱体
的内侧底部固定安装有两个橡胶板,两个所述橡
胶板的相对一侧均固定安装有支撑板,两个所述
支撑板上均开设有第一滑槽,两个所述第一滑槽
的内部均插接有滑轨,两个所述滑轨上均开设有
第二滑槽,两个所述第二滑槽的内部均插接有滑
板,两个所述滑板之间设置有托盘,两个所述滑
板与托盘均为固定连接。本实用新型通过设置的
支撑板、滑轨和滑板,能够解决传统质谱桌内部
的机械泵均为固定安装在质谱桌的箱体内部,存
在对机械泵维修不便的问题,增加了本装置的实
用性,通过设置的橡胶板和隔音棉,能够解决传
统质谱桌不能够有效减少质谱桌运行过程中会
产生的噪音的问题。
CN217663443U

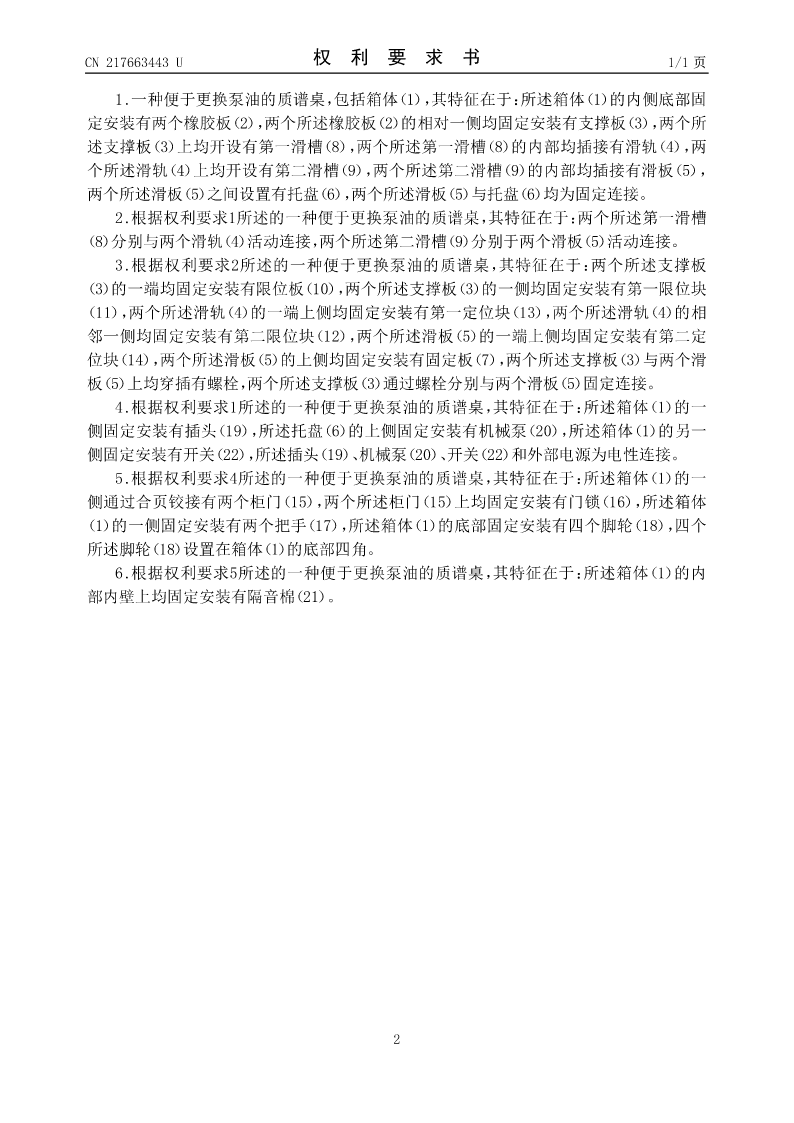

CN217663443U权利要求书1/1页

1.一种便于更换泵油的质谱桌,包括箱体(1),其特征在于:所述箱体(1)的内侧底部固
定安装有两个橡胶板(2),两个所述橡胶板(2)的相对一侧均固定安装有支撑板(3),两个所
述支撑板(3)上均开设有第一滑槽(8),两个所述第一滑槽(8)的内部均插接有滑轨(4),两
个所述滑轨(4)上均开设有第二滑槽(9),两个所述第二滑槽(9)的内部均插接有滑板(5),
两个所述滑板(5)之间设置有托盘(6),两个所述滑板(5)与托盘(6)均为固定连接。
2.根据权利要求1所述的一种便于更换泵油的质谱桌,其特征在于:两个所述第一滑槽
(8)分别与两个滑轨(4)活动连接,两个所述第二滑槽(9)分别于两个滑板(5)活动连接。
3.根据权利要求2所述的一种便于更换泵油的质谱桌,其特征在于:两个所述支撑板
(3)的一端均固定安装有限位板(10),两个所述支撑板(3)的一侧均固定安装有第一限位块
(11),两个所述滑轨(4)的一端上侧均固定安装有第一定位块(13),两个所述滑轨(4)的相
邻一侧均固定安装有第二限位块(12),两个所述滑板(5)的一端上侧均固定安装有第二定
位块(14),两个所述滑板(5)的上侧均固定安装有固定板(7),两个所述支撑板(3)与两个滑
板(5)上均穿插有螺栓,两个所述支撑板(3)通过螺栓分别与两个滑板(5)固定连接。
4.根据权利要求1所述的一种便于更换泵油的质谱桌,其特征在于:所述箱体(1)的一
侧固定安装有插头(19),所述托盘(6)的上侧固定安装有机械泵(20),所述箱体(1)的另一
侧固定安装有开关(22),所述插头(19)、机械泵(20)、开关(22)和外部电源为电性连接。
5.根据权利要求4所述的一种便于更换泵油的质谱桌,其特征在于:所述箱体(1)的一
侧通过合页铰接有两个柜门(15),两个所述柜门(15)上均固定安装有门锁(16),所述箱体
(1)的一侧固定安装有两个把手(17),所述箱体(1)的底部固定安装有四个脚轮(18),四个
所述脚轮(18)设置在箱体(1)的底部四角。
6.根据权利要求5所述的一种便于更换泵油的质谱桌,其特征在于:所述箱体(1)的内
部内壁上均固定安装有隔音棉(21)。


2

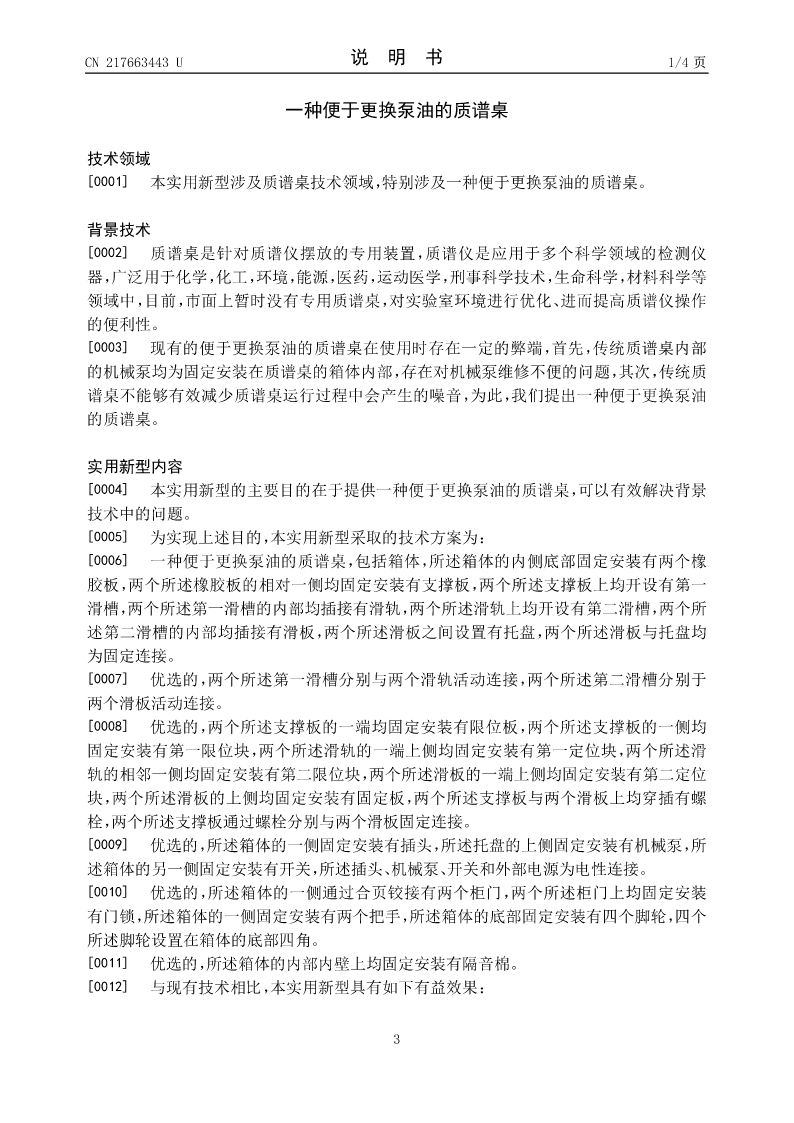

CN217663443U说明书1/4页

一种便于更换泵油的质谱桌

技术领域
[0001]本实用新型涉及质谱桌技术领域,特别涉及一种便于更换泵油的质谱桌。

背景技术
[0002]质谱桌是针对质谱仪摆放的专用装置,质谱仪是应用于多个科学领域的检测仪
器,广泛用于化学,化工,环境,能源,医药,运动医学,刑事科学技术,生命科学,材料科学等
领域中,目前,市面上暂时没有专用质谱桌,对实验室环境进行优化、进而提高质谱仪操作
的便利性。
[0003]现有的便于更换泵油的质谱桌在使用时存在一定的弊端,首先,传统质谱桌内部
的机械泵均为固定安装在质谱桌的箱体内部,存在对机械泵维修不便的问题,其次,传统质
谱桌不能够有效减少质谱桌运行过程中会产生的噪音,为此,我们提出一种便于更换泵油
的质谱桌。

实用新型内容
[0004]本实用新型的主要目的在于提供一种便于更换泵油的质谱桌,可以有效解决背景
技术中的问题。
[0005]为实现上述目的,本实
