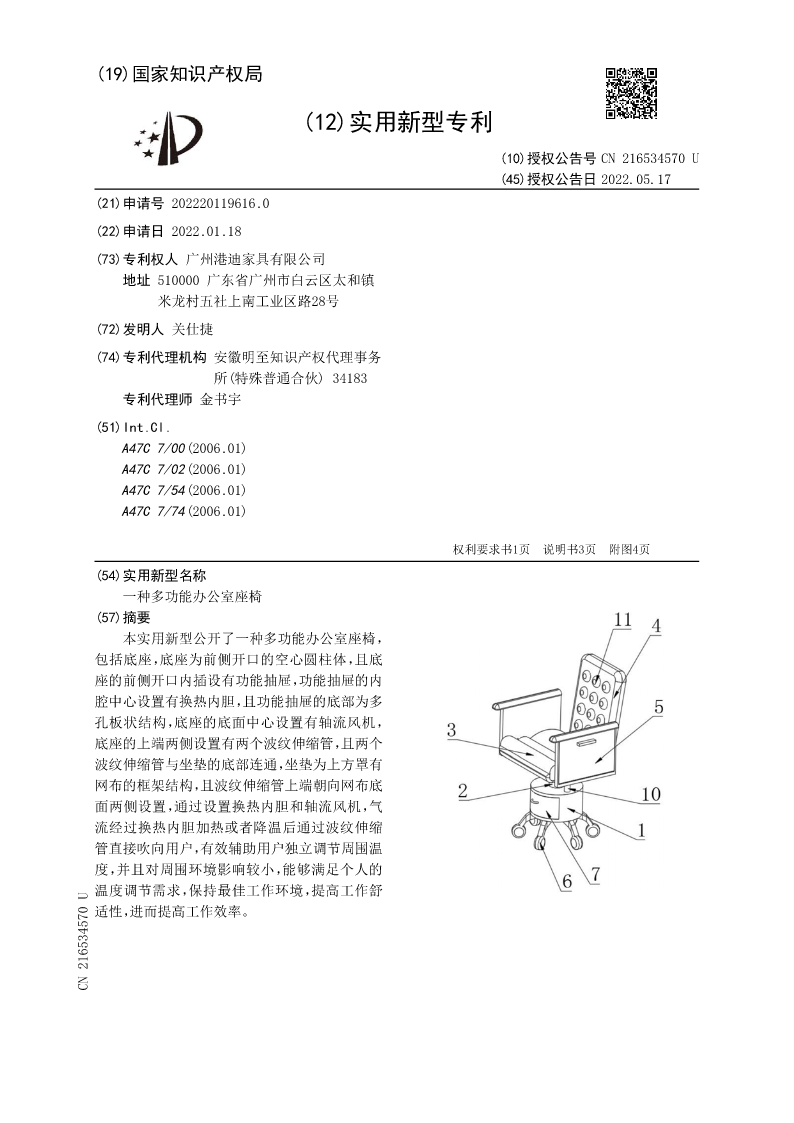

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN216534570U
(45)授权公告日2022.05.17
(21)申请号202220119616.0
(22)申请日2022.01.18
(73)专利权人广州港迪家具有限公司
地址510000广东省广州市白云区太和镇
米龙村五社上南工业区路28号
(72)发明人关仕捷
(74)专利代理机构安徽明至知识产权代理事务
所(特殊普通合伙)34183
专利代理师金书宇
(51)Int.Cl.
A47C7/00(2006.01)
A47C7/02(2006.01)
A47C7/54(2006.01)
A47C7/74(2006.01)

权利要求书1页说明书3页附图4页
(54)实用新型名称
一种多功能办公室座椅
(57)摘要
本实用新型公开了一种多功能办公室座椅，
包括底座，底座为前侧开口的空心圆柱体，且底
座的前侧开口内插设有功能抽屉，功能抽屉的内
腔中心设置有换热内胆，且功能抽屉的底部为多
孔板状结构，底座的底面中心设置有轴流风机，
底座的上端两侧设置有两个波纹伸缩管，且两个
波纹伸缩管与坐垫的底部连通，坐垫为上方罩有
网布的框架结构，且波纹伸缩管上端朝向网布底
面两侧设置，通过设置换热内胆和轴流风机，气
流经过换热内胆加热或者降温后通过波纹伸缩
管直接吹向用户，有效辅助用户独立调节周围温
度，并且对周围环境影响较小，能够满足个人的
温度调节需求，保持最佳工作环境，提高工作舒
适性，进而提高工作效率。
CN216534570U

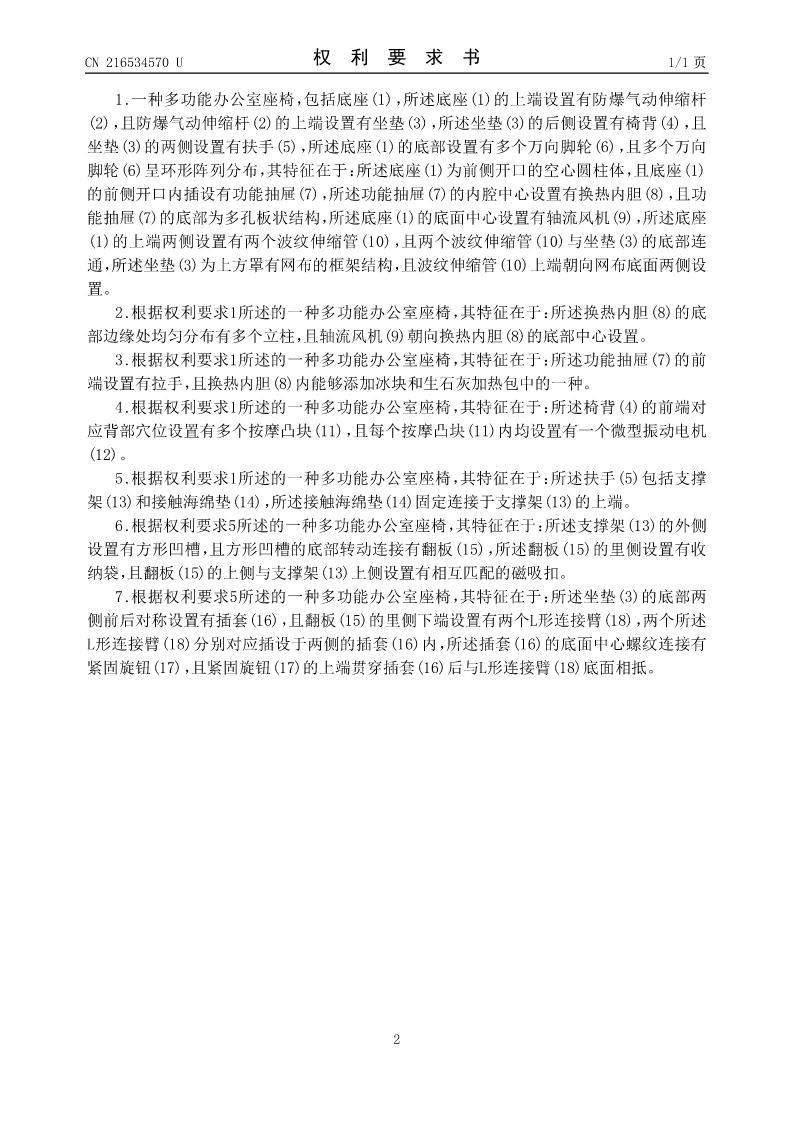

CN216534570U权利要求书1/1页

1.一种多功能办公室座椅，包括底座(1)，所述底座(1)的上端设置有防爆气动伸缩杆
(2)，且防爆气动伸缩杆(2)的上端设置有坐垫(3)，所述坐垫(3)的后侧设置有椅背(4)，且
坐垫(3)的两侧设置有扶手(5)，所述底座(1)的底部设置有多个万向脚轮(6)，且多个万向
脚轮(6)呈环形阵列分布，其特征在于：所述底座(1)为前侧开口的空心圆柱体，且底座(1)
的前侧开口内插设有功能抽屉(7)，所述功能抽屉(7)的内腔中心设置有换热内胆(8)，且功
能抽屉(7)的底部为多孔板状结构，所述底座(1)的底面中心设置有轴流风机(9)，所述底座
(1)的上端两侧设置有两个波纹伸缩管(10)，且两个波纹伸缩管(10)与坐垫(3)的底部连
通，所述坐垫(3)为上方罩有网布的框架结构，且波纹伸缩管(10)上端朝向网布底面两侧设
置。
2.根据权利要求1所述的一种多功能办公室座椅，其特征在于：所述换热内胆(8)的底
部边缘处均匀分布有多个立柱，且轴流风机(9)朝向换热内胆(8)的底部中心设置。
3.根据权利要求1所述的一种多功能办公室座椅，其特征在于：所述功能抽屉(7)的前
端设置有拉手，且换热内胆(8)内能够添加冰块和生石灰加热包中的一种。
4.根据权利要求1所述的一种多功能办公室座椅，其特征在于：所述椅背(4)的前端对
应背部穴位设置有多个按摩凸块(11)，且每个按摩凸块(11)内均设置有一个微型振动电机
(12)。
5.根据权利要求1所述的一种多功能办公室座椅，其特征在于：所述扶手(5)包括支撑
架(13)和接触海绵垫(14)，所述接触海绵垫(14)固定连接于支撑架(13)的上端。
6.根据权利要求5所述的一种多功能办公室座椅，其特征在于：所述支撑架(13)的外侧
设置有方形凹槽，且方形凹槽的底部转动连接有翻板(15)，所述翻板(15)的里侧设置有收
纳袋，且翻板(15)的上侧与支撑架(13)上侧设置有相互匹配的磁吸扣。
7.根据权利要求5所述的一种多功能办公室座椅，其特征在于：所述坐垫(3)的底部两
侧前后对称设置有插套(16)，且翻板(15)的里侧下端设置有两个L形连接臂(18)，两个所述
L形连接臂(18)分别对应插设于两侧的插套(16)内，所述插套(16)的底面中心螺纹连接有
紧固旋钮(17)，且紧固旋钮(17)的上端贯穿插套(16)后与L形连接臂(18)底面相抵。

2

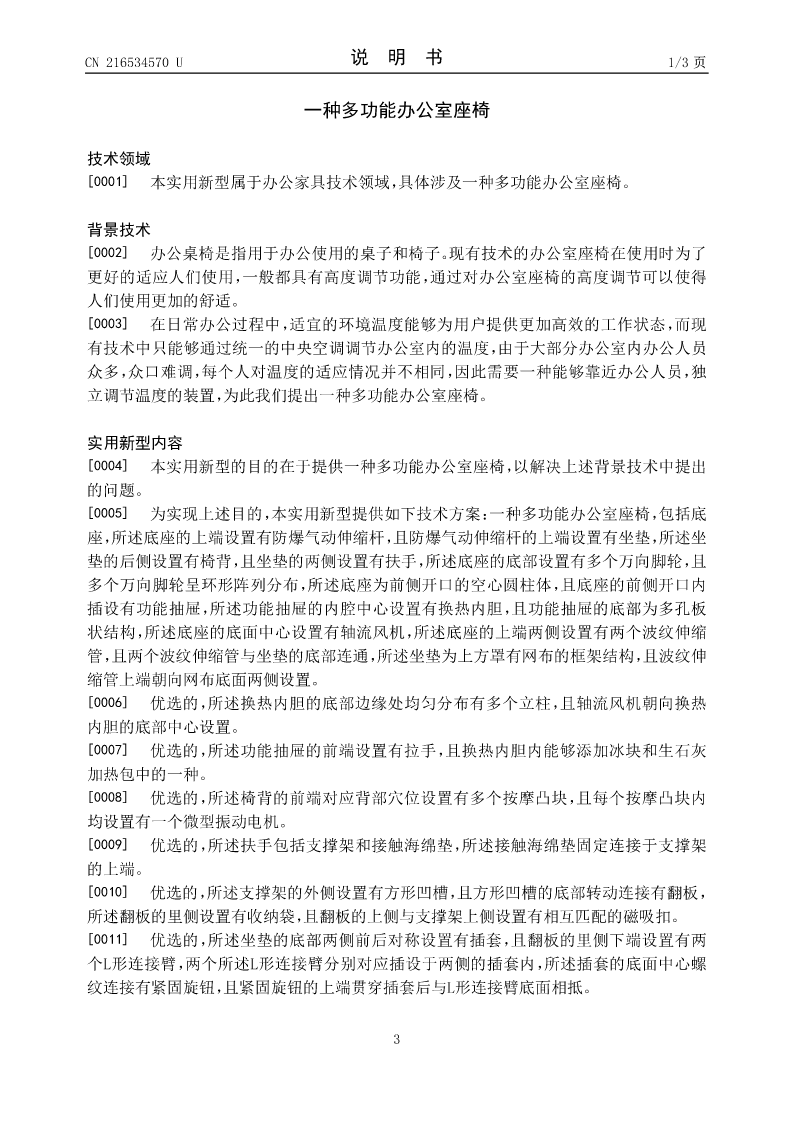

CN216534570U说明书1/3页

一种多功能办公室座椅

技术领域
[0001]本实用新型属于办公家具技术领域，具体涉及一种多功能办公室座椅。

背景技术
[0002]办公桌椅是指用于办公使用的桌子和椅子。现有技术的办公室座椅在使用时为了
更好的适应人们使用，一般都具有高度调节功能，通过对办公室座椅的高度调节可以使得
人们使用更加的舒适。
[0003]在日常办公过程中，适宜的环境温度能够为用户提供更加高效的工作状态，而现
有技术中只能够通过统一的中央空调调节办公室内的温度，由于大部分办公室内办公人员
众多，众口难调，每个人对温度的适应情况并不相同，因此需要一种能够靠近办公人员，独
立调节温度的装置，为此我们
