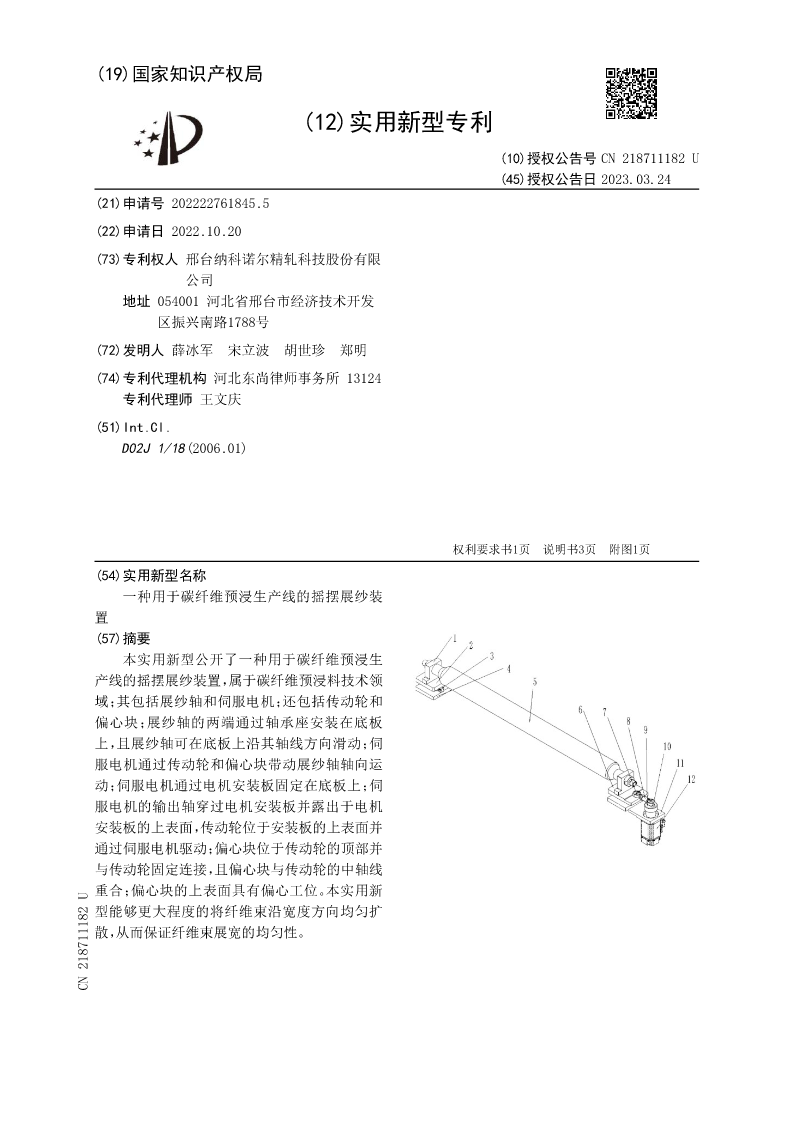

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218711182U
(45)授权公告日2023.03.24
(21)申请号202222761845.5
(22)申请日2022.10.20
(73)专利权人邢台纳科诺尔精轧科技股份有限
公司
地址054001河北省邢台市经济技术开发
区振兴南路1788号
(72)发明人薛冰军宋立波胡世珍郑明
(74)专利代理机构河北东尚律师事务所13124
专利代理师王文庆
(51)Int.Cl.
D02J1/18(2006.01)




权利要求书1页说明书3页附图1页
(54)实用新型名称
一种用于碳纤维预浸生产线的摇摆展纱装
置
(57)摘要
本实用新型公开了一种用于碳纤维预浸生
产线的摇摆展纱装置,属于碳纤维预浸料技术领
域;其包括展纱轴和伺服电机;还包括传动轮和
偏心块;展纱轴的两端通过轴承座安装在底板
上,且展纱轴可在底板上沿其轴线方向滑动;伺
服电机通过传动轮和偏心块带动展纱轴轴向运
动;伺服电机通过电机安装板固定在底板上;伺
服电机的输出轴穿过电机安装板并露出于电机
安装板的上表面,传动轮位于安装板的上表面并
通过伺服电机驱动;偏心块位于传动轮的顶部并
与传动轮固定连接,且偏心块与传动轮的中轴线
重合;偏心块的上表面具有偏心工位。本实用新
型能够更大程度的将纤维束沿宽度方向均匀扩
散,从而保证纤维束展宽的均匀性。
CN218711182U

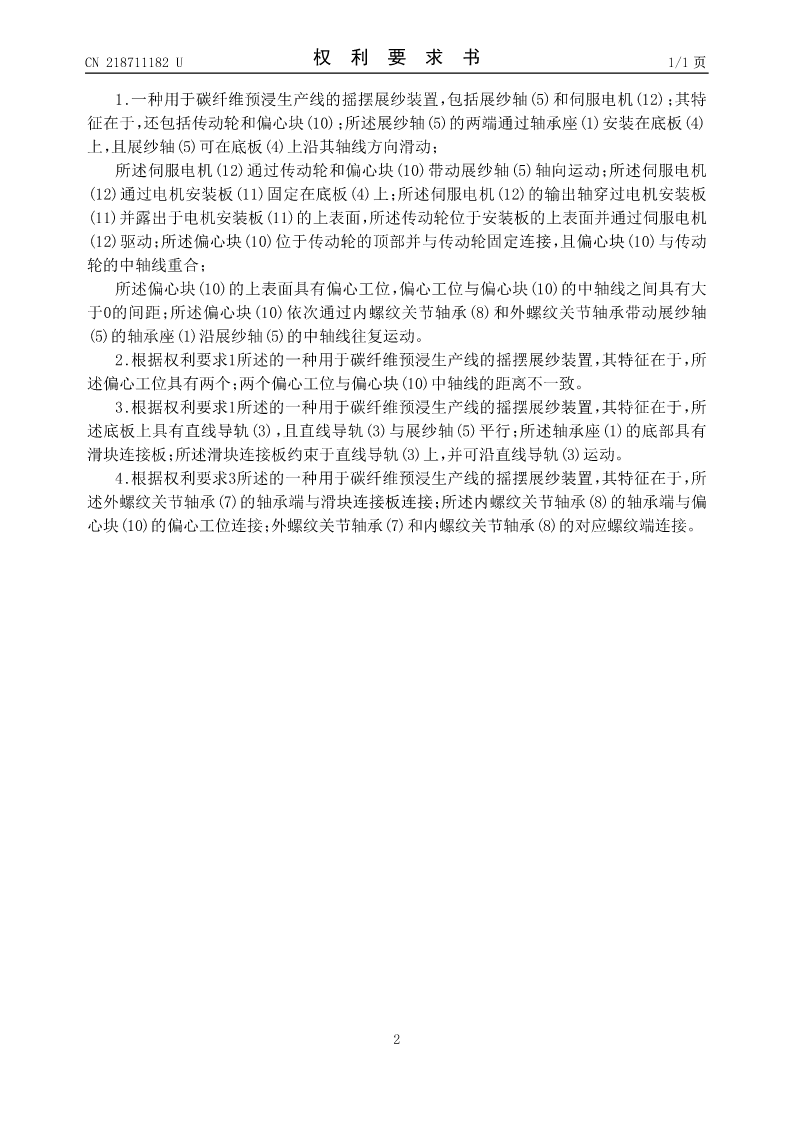

CN218711182U权利要求书1/1页

1.一种用于碳纤维预浸生产线的摇摆展纱装置,包括展纱轴(5)和伺服电机(12);其特
征在于,还包括传动轮和偏心块(10);所述展纱轴(5)的两端通过轴承座(1)安装在底板(4)
上,且展纱轴(5)可在底板(4)上沿其轴线方向滑动;
所述伺服电机(12)通过传动轮和偏心块(10)带动展纱轴(5)轴向运动;所述伺服电机
(12)通过电机安装板(11)固定在底板(4)上;所述伺服电机(12)的输出轴穿过电机安装板
(11)并露出于电机安装板(11)的上表面,所述传动轮位于安装板的上表面并通过伺服电机
(12)驱动;所述偏心块(10)位于传动轮的顶部并与传动轮固定连接,且偏心块(10)与传动
轮的中轴线重合;
所述偏心块(10)的上表面具有偏心工位,偏心工位与偏心块(10)的中轴线之间具有大
于0的间距;所述偏心块(10)依次通过内螺纹关节轴承(8)和外螺纹关节轴承带动展纱轴
(5)的轴承座(1)沿展纱轴(5)的中轴线往复运动。
2.根据权利要求1所述的一种用于碳纤维预浸生产线的摇摆展纱装置,其特征在于,所
述偏心工位具有两个;两个偏心工位与偏心块(10)中轴线的距离不一致。
3.根据权利要求1所述的一种用于碳纤维预浸生产线的摇摆展纱装置,其特征在于,所
述底板上具有直线导轨(3),且直线导轨(3)与展纱轴(5)平行;所述轴承座(1)的底部具有
滑块连接板;所述滑块连接板约束于直线导轨(3)上,并可沿直线导轨(3)运动。
4.根据权利要求3所述的一种用于碳纤维预浸生产线的摇摆展纱装置,其特征在于,所
述外螺纹关节轴承(7)的轴承端与滑块连接板连接;所述内螺纹关节轴承(8)的轴承端与偏
心块(10)的偏心工位连接;外螺纹关节轴承(7)和内螺纹关节轴承(8)的对应螺纹端连接。


2

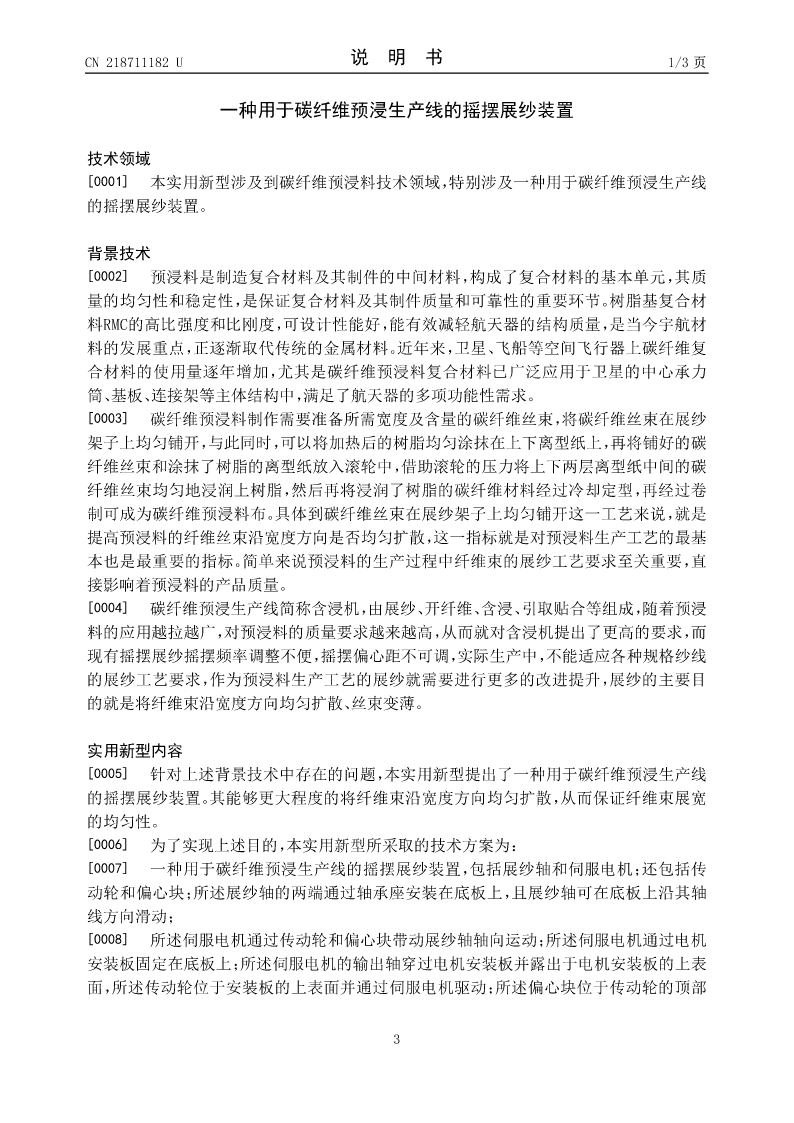

CN218711182U说明书1/3页

一种用于碳纤维预浸生产线的摇摆展纱装置

技术领域
[0001]本实用新型涉及到碳纤维预浸料技术领域,特别涉及一种用于碳纤维预浸生产线
的摇摆展纱装置。

背景技术
[0002]预浸料是制造复合材料及其制件的中间材料,构成了复合材料的基本单元,其质
量的均匀性和稳定性,是保证复合材料及其制件质量和可靠性的重要环节。树脂基复合材
料RMC的高比强度和比刚度,可设计性能好,能有效减轻航天器的结构质量,是当今宇航材
料的发展重点,正逐渐取代传统的金属材料。近年来,卫星、飞船等空间飞行器上碳纤维复
合材料的使用量逐年增加,尤其是碳纤维预浸料复合材料已广泛应用于卫星的中心承力
筒、基板、连接架等主体结构中,满足了航天器的多项功能性需求。
[0003]碳纤维预浸料制作需要准备所需宽度及含量的碳纤维丝束,将碳纤维丝束在展纱
架子上均匀铺开,与此同时,可以将加热后的树脂均匀涂抹在上下离型纸上,再将铺好的碳
纤维丝束和涂抹了树脂的离型纸放入滚轮中,借助滚轮的压力将上下两层离型纸中间的碳
纤维丝束均匀地浸润上树脂,然后再将浸润了树脂的碳纤维材料经过冷却定型,再经过卷
制可成为碳纤维预浸料布。具体到碳纤维丝束在展纱架子上均匀铺开这一工艺来说,就是
提高预浸料的纤维丝束沿宽度方向是否均匀扩散,这一指标就是对预浸料生产工艺的最基

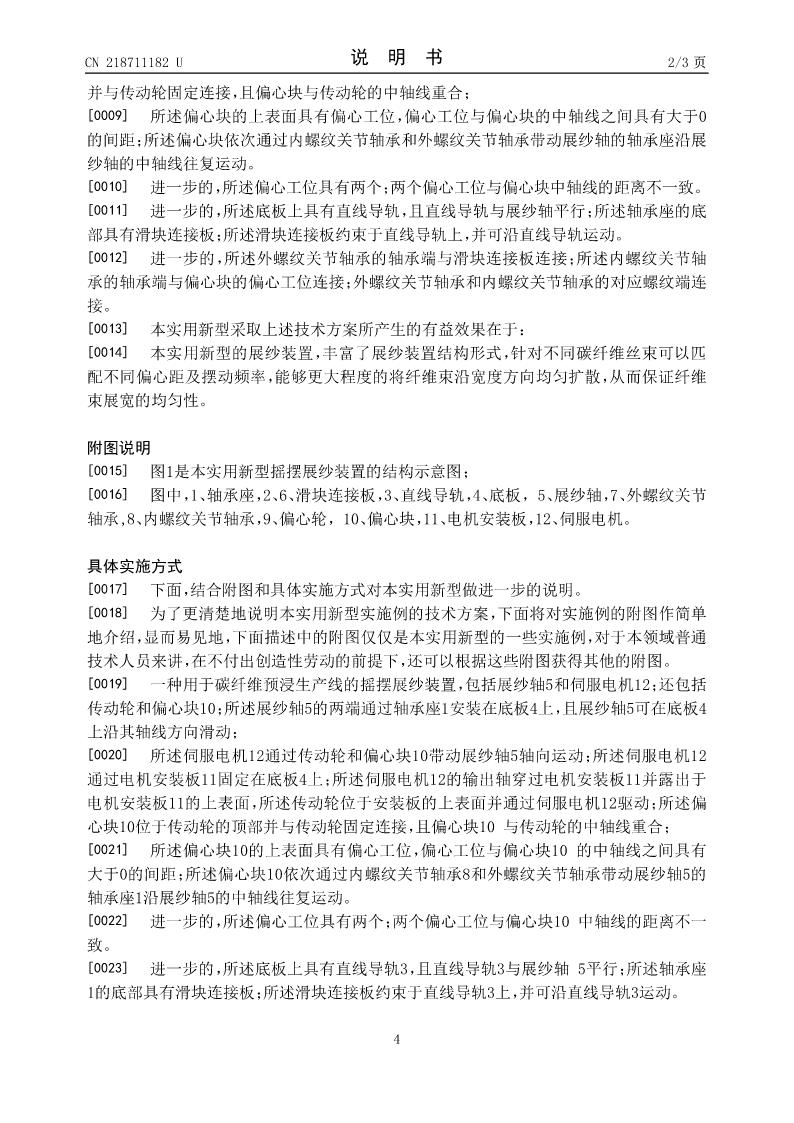

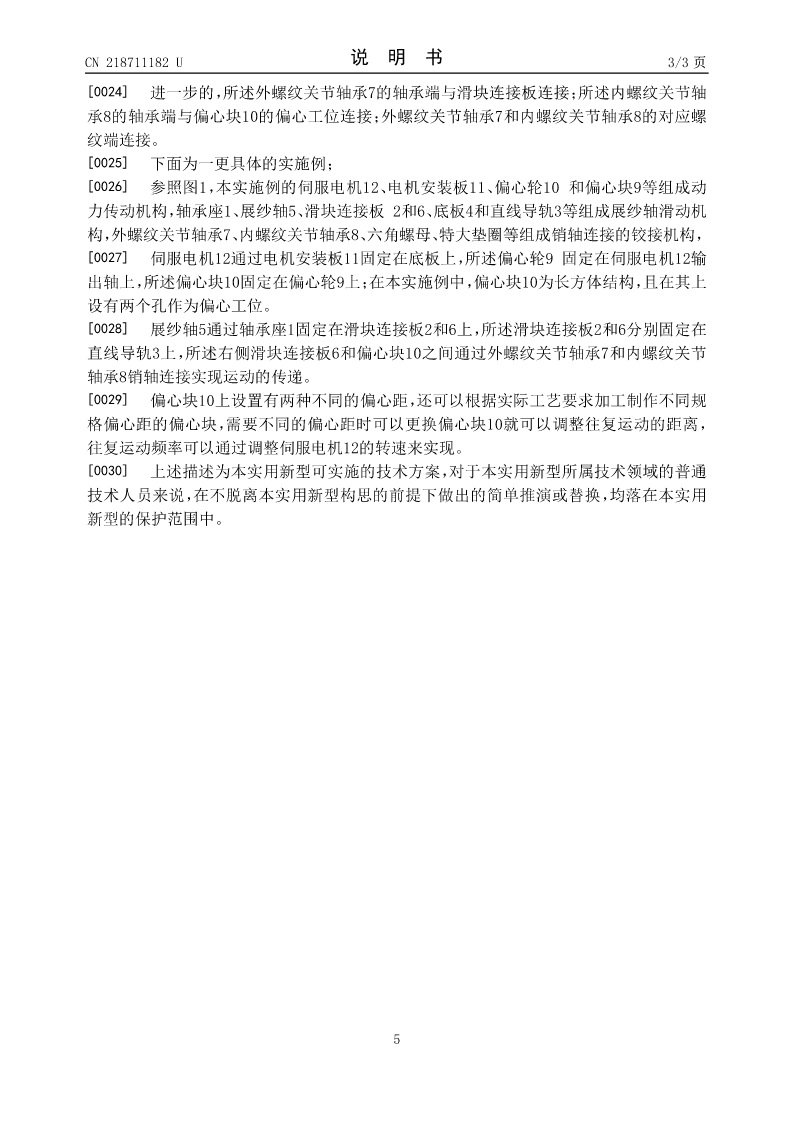

本也是最重要的指标。简单来说预浸料的生产过程中纤维束
