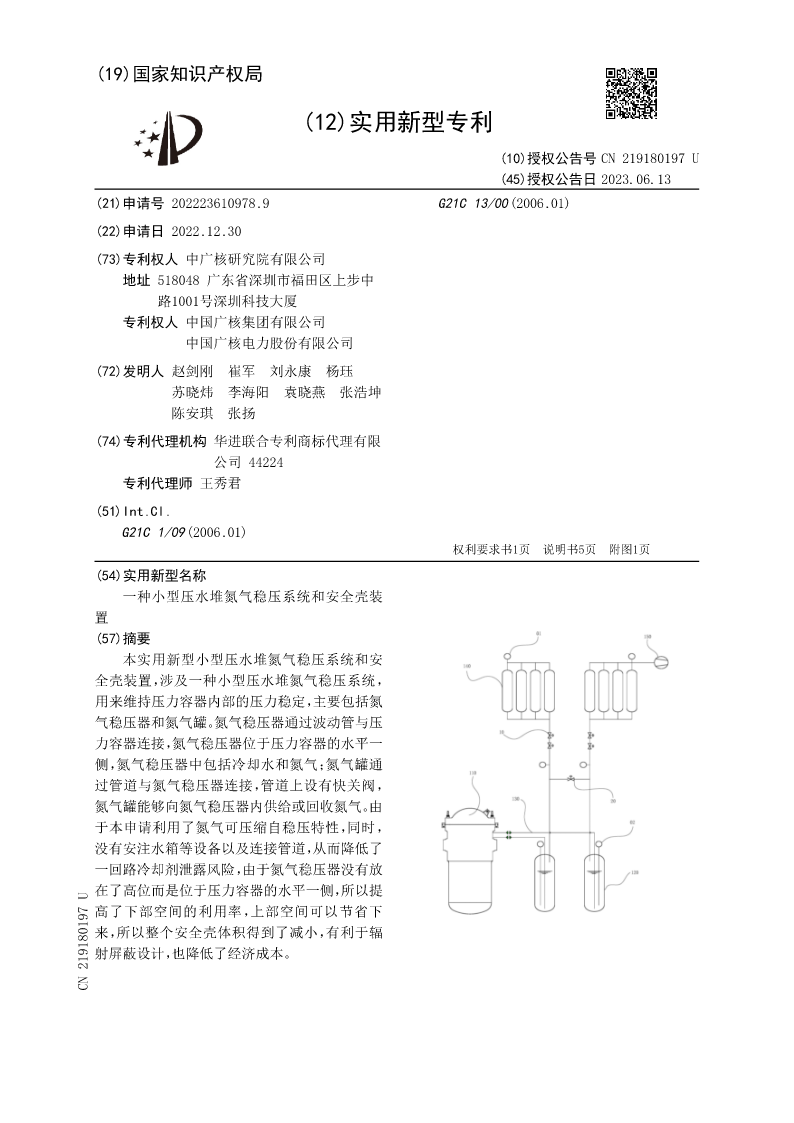

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219180197U
(45)授权公告日2023.06.13
(21)申请号202223610978.9G21C13/00(2006.01)

(22)申请日2022.12.30
(73)专利权人中广核研究院有限公司
地址518048广东省深圳市福田区上步中
路1001号深圳科技大厦
专利权人中国广核集团有限公司
中国广核电力股份有限公司
(72)发明人赵剑刚崔军刘永康杨珏
苏晓炜李海阳袁晓燕张浩坤
陈安琪张扬
(74)专利代理机构华进联合专利商标代理有限
公司44224
专利代理师王秀君
(51)Int.Cl.
G21C1/09(2006.01)
权利要求书1页说明书5页附图1页
(54)实用新型名称
一种小型压水堆氮气稳压系统和安全壳装
置
(57)摘要
本实用新型小型压水堆氮气稳压系统和安
全壳装置，涉及一种小型压水堆氮气稳压系统，
用来维持压力容器内部的压力稳定，主要包括氮
气稳压器和氮气罐。氮气稳压器通过波动管与压
力容器连接，氮气稳压器位于压力容器的水平一
侧，氮气稳压器中包括冷却水和氮气；氮气罐通
过管道与氮气稳压器连接，管道上设有快关阀，
氮气罐能够向氮气稳压器内供给或回收氮气。由
于本申请利用了氮气可压缩自稳压特性，同时，
没有安注水箱等设备以及连接管道，从而降低了
一回路冷却剂泄露风险，由于氮气稳压器没有放
在了高位而是位于压力容器的水平一侧，所以提
高了下部空间的利用率，上部空间可以节省下
来，所以整个安全壳体积得到了减小，有利于辐
射屏蔽设计，也降低了经济成本。
CN219180197U

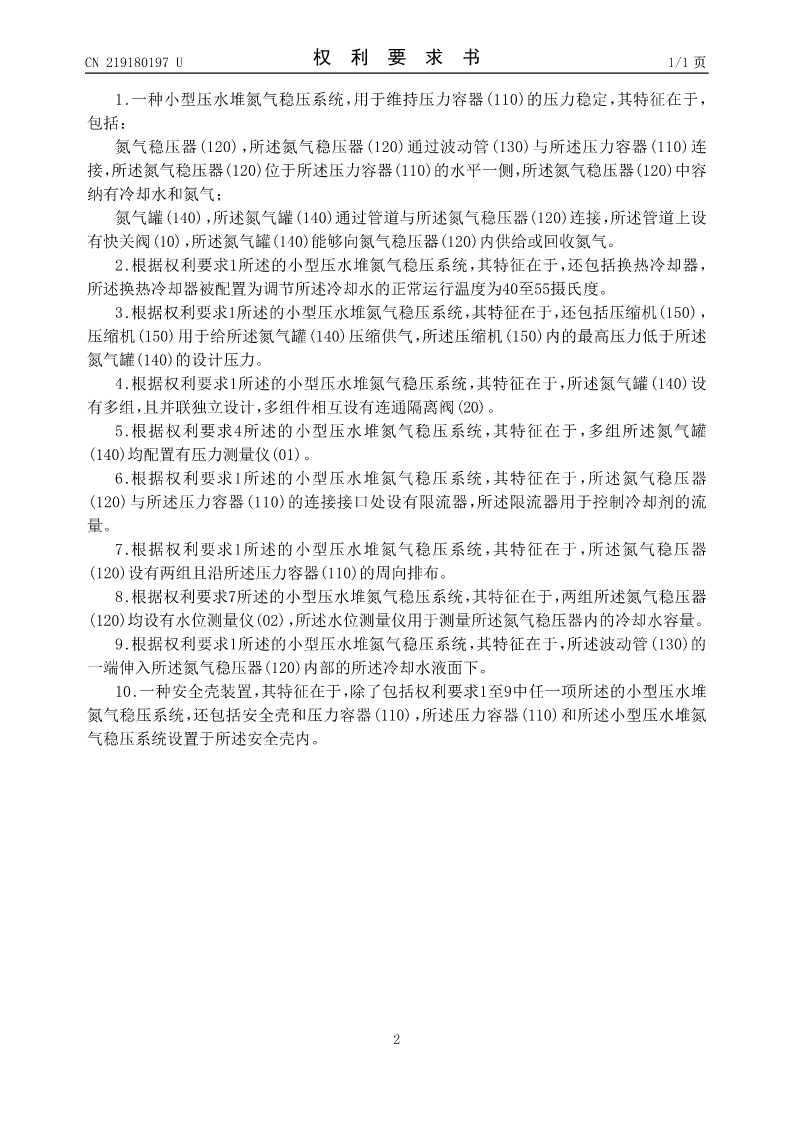

CN219180197U权利要求书1/1页

1.一种小型压水堆氮气稳压系统，用于维持压力容器(110)的压力稳定，其特征在于，
包括：
氮气稳压器(120)，所述氮气稳压器(120)通过波动管(130)与所述压力容器(110)连
接，所述氮气稳压器(120)位于所述压力容器(110)的水平一侧，所述氮气稳压器(120)中容
纳有冷却水和氮气；
氮气罐(140)，所述氮气罐(140)通过管道与所述氮气稳压器(120)连接，所述管道上设
有快关阀(10)，所述氮气罐(140)能够向氮气稳压器(120)内供给或回收氮气。
2.根据权利要求1所述的小型压水堆氮气稳压系统，其特征在于，还包括换热冷却器，
所述换热冷却器被配置为调节所述冷却水的正常运行温度为40至55摄氏度。
3.根据权利要求1所述的小型压水堆氮气稳压系统，其特征在于，还包括压缩机(150)，
压缩机(150)用于给所述氮气罐(140)压缩供气，所述压缩机(150)内的最高压力低于所述
氮气罐(140)的设计压力。
4.根据权利要求1所述的小型压水堆氮气稳压系统，其特征在于，所述氮气罐(140)设
有多组，且并联独立设计，多组件相互设有连通隔离阀(20)。
5.根据权利要求4所述的小型压水堆氮气稳压系统，其特征在于，多组所述氮气罐
(140)均配置有压力测量仪(01)。
6.根据权利要求1所述的小型压水堆氮气稳压系统，其特征在于，所述氮气稳压器
(120)与所述压力容器(110)的连接接口处设有限流器，所述限流器用于控制冷却剂的流
量。
7.根据权利要求1所述的小型压水堆氮气稳压系统，其特征在于，所述氮气稳压器
(120)设有两组且沿所述压力容器(110)的周向排布。
8.根据权利要求7所述的小型压水堆氮气稳压系统，其特征在于，两组所述氮气稳压器
(120)均设有水位测量仪(02)，所述水位测量仪用于测量所述氮气稳压器内的冷却水容量。
9.根据权利要求1所述的小型压水堆氮气稳压系统，其特征在于，所述波动管(130)的
一端伸入所述氮气稳压器(120)内部的所述冷却水液面下。
10.一种安全壳装置，其特征在于，除了包括权利要求1至9中任一项所述的小型压水堆
氮气稳压系统，还包括安全壳和压力容器(110)，所述压力容器(110)和所述小型压水堆氮
气稳压系统设置于所述安全壳内。

2

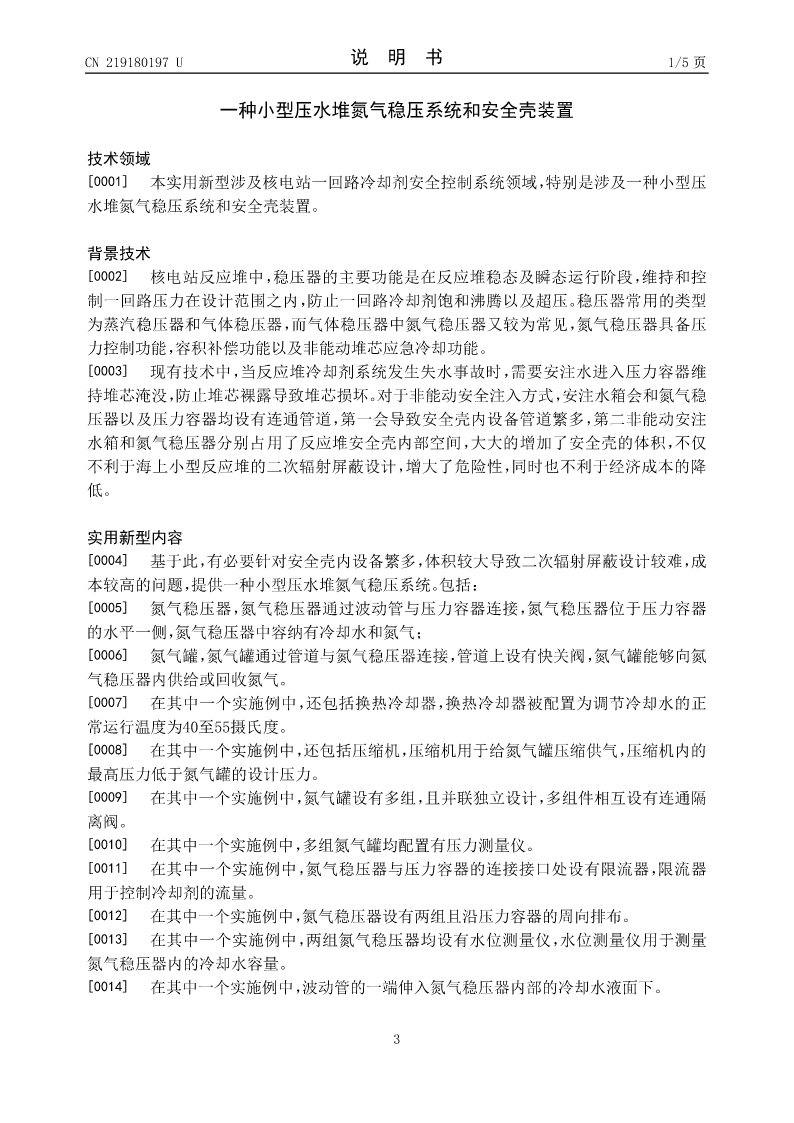

CN219180197U说明书1/5页

一种小型压水堆氮气稳压系统和安全壳装置

技术领域
[0001]本实用新型涉及核电站一回路冷却剂安全控制系统领域，特别是涉及一种小型压
水堆氮气稳压系统和安全壳装置。

背景技术
[0002]核电站反应堆中，稳压器的主要功能是在反应堆稳态及瞬态运行阶段，维持和控
制一回路压力在设计范围之内，防止一回路冷却剂饱和沸腾以及超压。稳压器常用的类型
为蒸汽稳压器和气体稳压器，而气体稳压器中氮气稳压器又较为常见，氮气稳压器具备压
力控制功能，容积补偿功能以及非能动堆芯应急冷却功能。
[0003]现有技术中，当反应堆冷却剂系统发生失水事故时，需要安注水进入压力容器维
持堆芯淹没，
