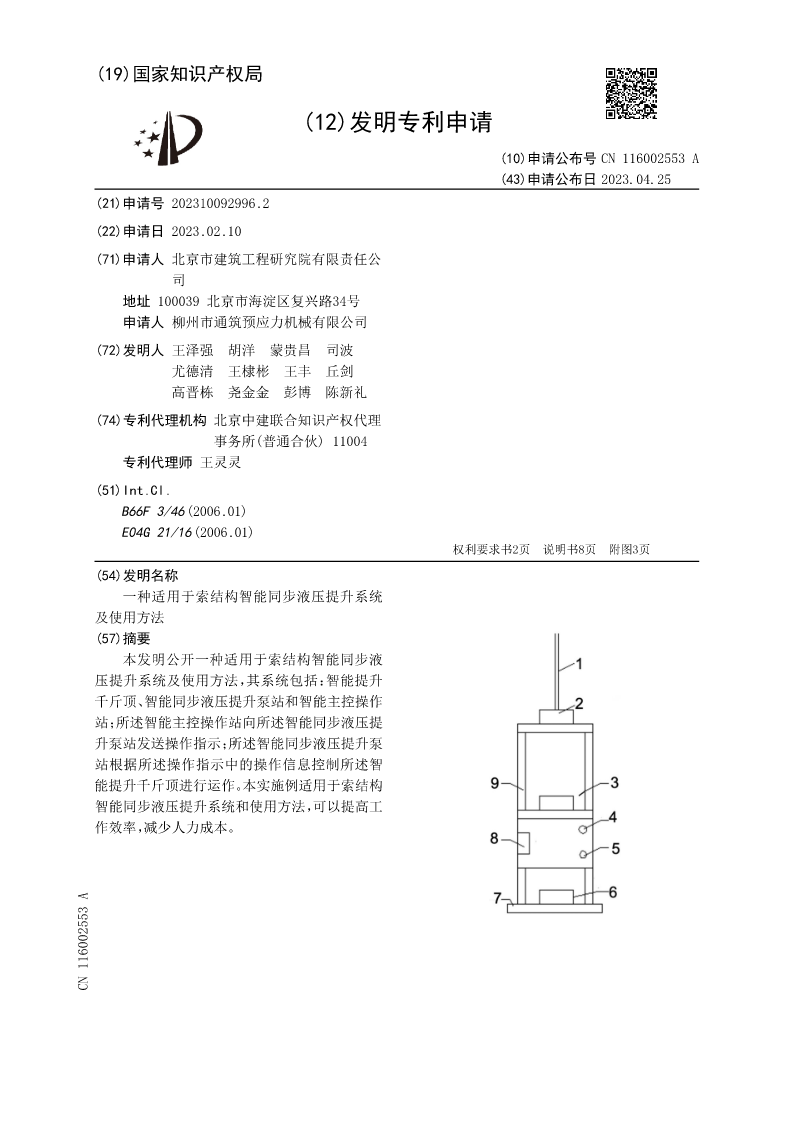

CN2023100929962一种适用于索结构智能同步液压提升系统及使用方法.pdf

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116002553A
(43)申请公布日2023.04.25
(21)申请号202310092996.2
(22)申请日2023.02.10
(71)申请人北京市建筑工程研究院有限责任公
司
地址100039北京市海淀区复兴路34号
申请人柳州市通筑预应力机械有限公司
(72)发明人王泽强胡洋蒙贵昌司波
尤德清王棣彬王丰丘剑
高晋栋尧金金彭博陈新礼
(74)专利代理机构北京中建联合知识产权代理
事务所(普通合伙)11004
专利代理师王灵灵
(51)Int.Cl.
B66F3/46(2006.01)
E04G21/16(2006.01)
权利要求书2页说明书8页附图3页
(54)发明名称
一种适用于索结构智能同步液压提升系统
及使用方法
(57)摘要
本发明公开一种适用于索结构智能同步液
压提升系统及使用方法，其系统包括：智能提升
千斤顶、智能同步液压提升泵站和智能主控操作
站；所述智能主控操作站向所述智能同步液压提
升泵站发送操作指示；所述智能同步液压提升泵
站根据所述操作指示中的操作信息控制所述智
能提升千斤顶进行运作。本实施例适用于索结构
智能同步液压提升系统和使用方法，可以提高工
作效率，减少人力成本。
CN116002553A

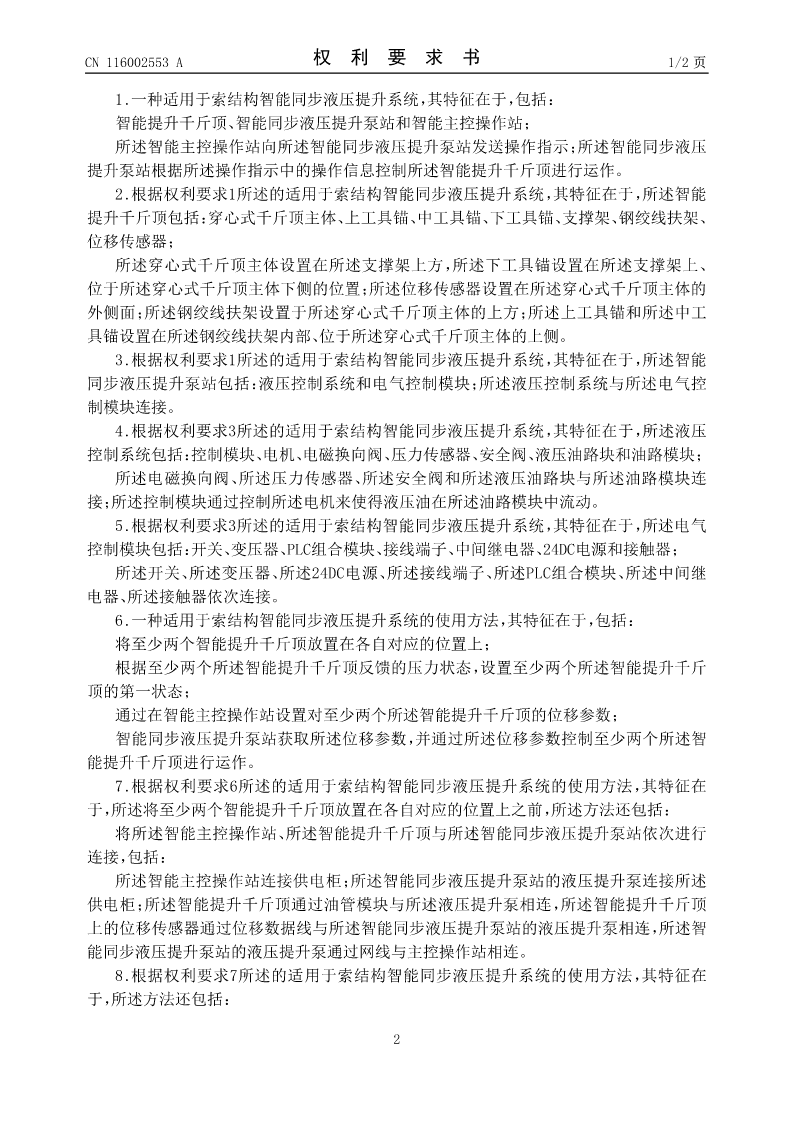

CN116002553A权利要求书1/2页

1.一种适用于索结构智能同步液压提升系统，其特征在于，包括：
智能提升千斤顶、智能同步液压提升泵站和智能主控操作站；
所述智能主控操作站向所述智能同步液压提升泵站发送操作指示；所述智能同步液压
提升泵站根据所述操作指示中的操作信息控制所述智能提升千斤顶进行运作。
2.根据权利要求1所述的适用于索结构智能同步液压提升系统，其特征在于，所述智能
提升千斤顶包括：穿心式千斤顶主体、上工具锚、中工具锚、下工具锚、支撑架、钢绞线扶架、
位移传感器；
所述穿心式千斤顶主体设置在所述支撑架上方，所述下工具锚设置在所述支撑架上、
位于所述穿心式千斤顶主体下侧的位置；所述位移传感器设置在所述穿心式千斤顶主体的
外侧面；所述钢绞线扶架设置于所述穿心式千斤顶主体的上方；所述上工具锚和所述中工
具锚设置在所述钢绞线扶架内部、位于所述穿心式千斤顶主体的上侧。
3.根据权利要求1所述的适用于索结构智能同步液压提升系统，其特征在于，所述智能
同步液压提升泵站包括：液压控制系统和电气控制模块；所述液压控制系统与所述电气控
制模块连接。
4.根据权利要求3所述的适用于索结构智能同步液压提升系统，其特征在于，所述液压
控制系统包括：控制模块、电机、电磁换向阀、压力传感器、安全阀、液压油路块和油路模块；
所述电磁换向阀、所述压力传感器、所述安全阀和所述液压油路块与所述油路模块连
接；所述控制模块通过控制所述电机来使得液压油在所述油路模块中流动。
5.根据权利要求3所述的适用于索结构智能同步液压提升系统，其特征在于，所述电气
控制模块包括：开关、变压器、PLC组合模块、接线端子、中间继电器、24DC电源和接触器；
所述开关、所述变压器、所述24DC电源、所述接线端子、所述PLC组合模块、所述中间继
电器、所述接触器依次连接。
6.一种适用于索结构智能同步液压提升系统的使用方法，其特征在于，包括：
将至少两个智能提升千斤顶放置在各自对应的位置上；
根据至少两个所述智能提升千斤顶反馈的压力状态，设置至少两个所述智能提升千斤
顶的第一状态；
通过在智能主控操作站设置对至少两个所述智能提升千斤顶的位移参数；
智能同步液压提升泵站获取所述位移参数，并通过所述位移参数控制至少两个所述智
能提升千斤顶进行运作。
7.根据权利要求6所述的适用于索结构智能同步液压提升系统的使用方法，其特征在
于，所述将至少两个智能提升千斤顶放置在各自对应的位置上之前，所述方法还包括：
将所述智能主控操作站、所述智能提升千斤顶与所述智能同步液压提升泵站依次进行
连接，包括：
所述智能主控操作站连接供电柜；所述智能同步液压提升泵站的液压提升泵连接所述
供电柜；所述智能提升千斤顶通过油管模块与所述液压提升泵相连，所述智能提升千斤顶
上的位移传感器通过位移数据线与所述智能同步液压提升泵站的液压提升泵相连，所述智
能同步液压提升泵站的液压提升泵通过网线与主控操作站相连。
8.根据权利要求7所述的适用于索结构智能同步液压提升系统的使用方法，其特征在
于，所述方法还包括：

2

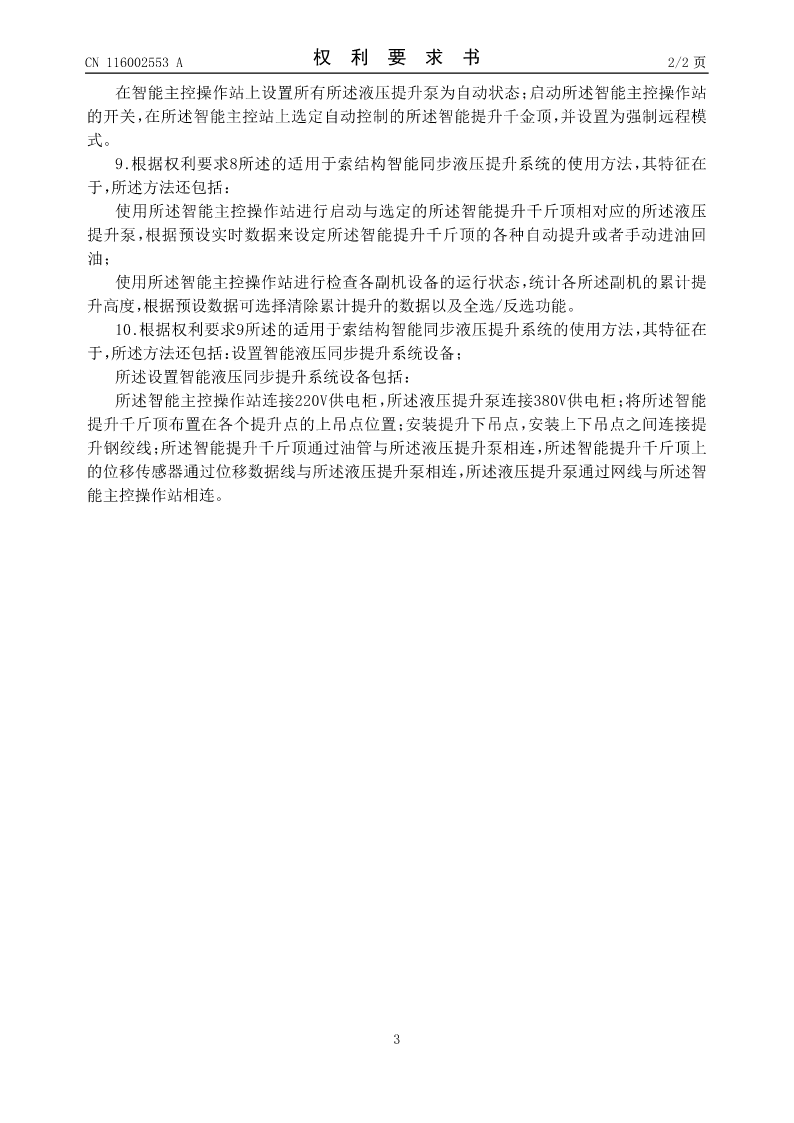

CN116002553A权利要求书2/2页
在智能主控操作站上设置所有所述液压提升泵为自动状态；启动所述智能主控操作站
的开关，在所述智能主控站上选定自动控制的所述智能提升千金顶，并设置为强制远程模
式。
9.根据权利要求8所述的适用于索结构智能同步液压提升系统的使用方法，其特征在
