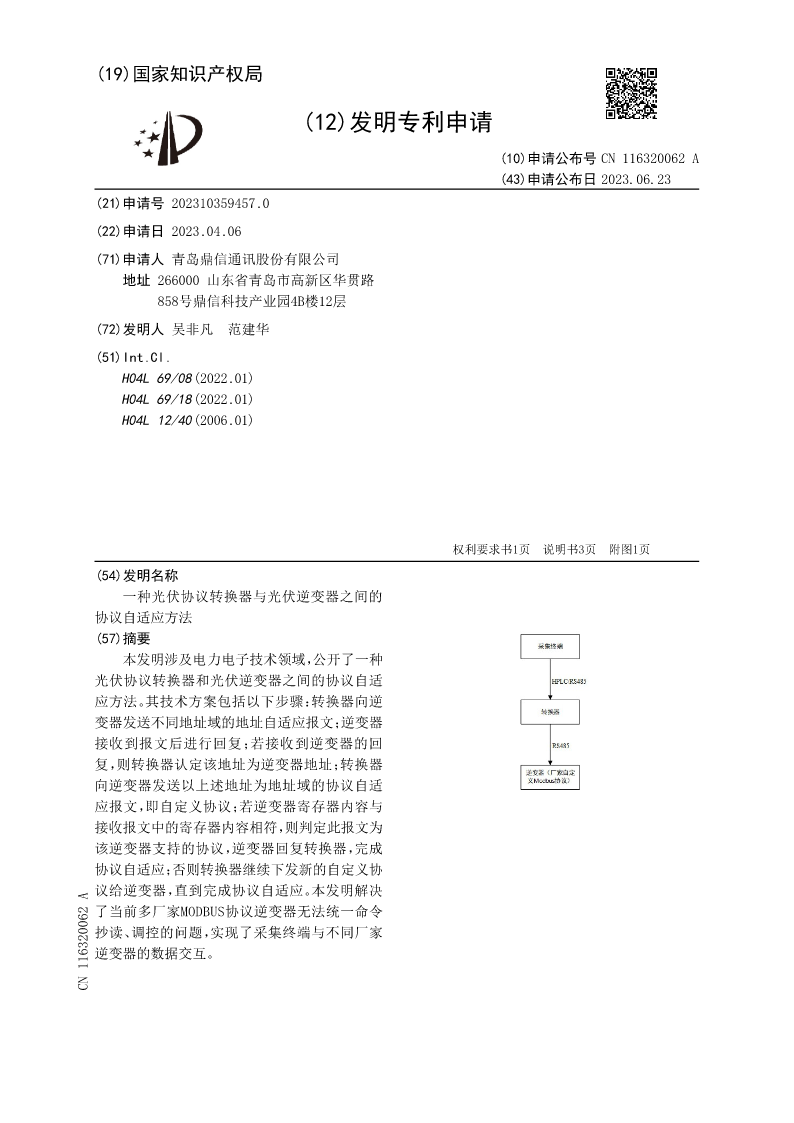

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116320062A
(43)申请公布日2023.06.23
(21)申请号202310359457.0
(22)申请日2023.04.06
(71)申请人青岛鼎信通讯股份有限公司
地址266000山东省青岛市高新区华贯路
858号鼎信科技产业园4B楼12层
(72)发明人吴非凡范建华
(51)Int.Cl.
H04L69/08(2022.01)
H04L69/18(2022.01)
H04L12/40(2006.01)




权利要求书1页说明书3页附图1页
(54)发明名称
一种光伏协议转换器与光伏逆变器之间的
协议自适应方法
(57)摘要
本发明涉及电力电子技术领域,公开了一种
光伏协议转换器和光伏逆变器之间的协议自适
应方法。其技术方案包括以下步骤:转换器向逆
变器发送不同地址域的地址自适应报文;逆变器
接收到报文后进行回复;若接收到逆变器的回
复,则转换器认定该地址为逆变器地址;转换器
向逆变器发送以上述地址为地址域的协议自适
应报文,即自定义协议;若逆变器寄存器内容与
接收报文中的寄存器内容相符,则判定此报文为
该逆变器支持的协议,逆变器回复转换器,完成
协议自适应;否则转换器继续下发新的自定义协
议给逆变器,直到完成协议自适应。本发明解决
了当前多厂家MODBUS协议逆变器无法统一命令
抄读、调控的问题,实现了采集终端与不同厂家
逆变器的数据交互。
CN116320062A
CN116320062A权利要求书1/1页

1.一种光伏协议转换器与光伏逆变器之间的协议自适应方法,其特征在于,光伏协议
转换器可以将上行采集终端下发的标准格式数据交互报文转换成下行光伏逆变器支持的
MODBUS协议;方法具体包括以下步骤:
S1,地址自适应:光伏协议转换器通过下行接口与光伏逆变器连接后,向下行接口持续
发送地址域从01至247的地址自适应报文;
光伏逆变器在接收到地址自适应报文后进行回复;
若接收到光伏逆变器的回复,则光伏协议转换器将该地址认定为光伏逆变器地址;
S2,协议自适应:光伏协议转换器向光伏逆变器逐条发送以上述地址为地址域的协议
自适应报文,协议自适应报文为MODBUS协议;
不同厂家的光伏逆变器的寄存器地址以及寄存器中存放的数据大有差异,故将每种光
伏逆变器中特有的若干连续寄存器存储的数据内容作为判断标志;光伏逆变器接收到协议
自适应报文后,根据报文中的寄存器地址返回对应的数据,转换器判断逆变器回复内容是
否符合当前待判断协议的数据特征;
若符合,则判定当前所尝试识别的协议为逆变器协议,完成自适应;否则光伏协议转换
器按照记录的协议库顺序,下发后续待判断协议命令给光伏逆变器,直到完成协议自适应
为止。
2.根据权利要求1所述的一种转换器与逆变器之间协议自适应的方法,其特征在于,光
伏协议转换器上行通过宽带载波HPLC或者RS‑485接口连接采集终端,下行通过RS‑485接口
连接光伏逆变器。


2

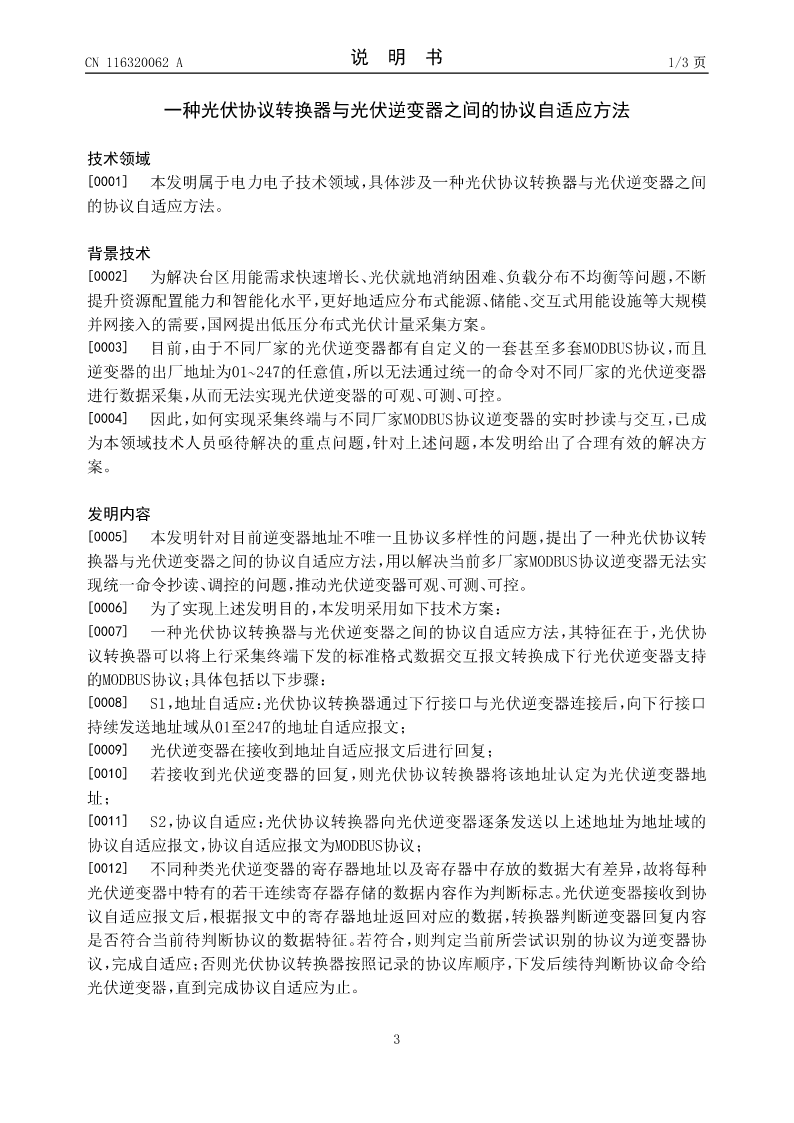

CN116320062A说明书1/3页

一种光伏协议转换器与光伏逆变器之间的协议自适应方法

技术领域
[0001]本发明属于电力电子技术领域,具体涉及一种光伏协议转换器与光伏逆变器之间
的协议自适应方法。

背景技术
[0002]为解决台区用能需求快速增长、光伏就地消纳困难、负载分布不均衡等问题,不断
提升资源配置能力和智能化水平,更好地适应分布式能源、储能、交互式用能设施等大规模
并网接入的需要,国网提出低压分布式光伏计量采集方案。
[0003]目前,由于不同厂家的光伏逆变器都有自定义的一套甚至多套MODBUS协议,而且
逆变器的出厂地址为01~247的任意值,所以无法通过统一的命令对不同厂家的光伏逆变器
进行数据采集,从而无法实现光伏逆变器的可观、可测、可控。
[0004]因此,如何实现采集终端与不同厂家MODBUS协议逆变器的实时抄读与交互,已成
为本领域技术人员亟待解决的重点问题,针对上述问题,本发明给出了合理有效的解决方
案。

发明内容
[0005]本发明针对目前逆变器地址不唯一且协议多样性的问题,提出了一种光伏协议转
换器与光伏逆变器之间的协议自适应方法,用以解决当前多厂家MODBUS协议逆变器无法实
现统一命令抄读、调控的问题,推动光伏逆变器可观、可测、可控。
[0006]为了实现上述发明目的,本发明采用如下技术方案:
[0007]一种光伏协议转换器与光伏逆变器之间的协议自适应方法,其特征在于,光伏协
议转换器可以将上行采集终端下发的标准格式数据交互报文转换成下行光伏逆变器支持
的MODBUS协议;具体包括以下步骤:
[0008]S1,地址自适应:光伏协议转换器通过下行接口与光伏逆变器连接后,向下行接口

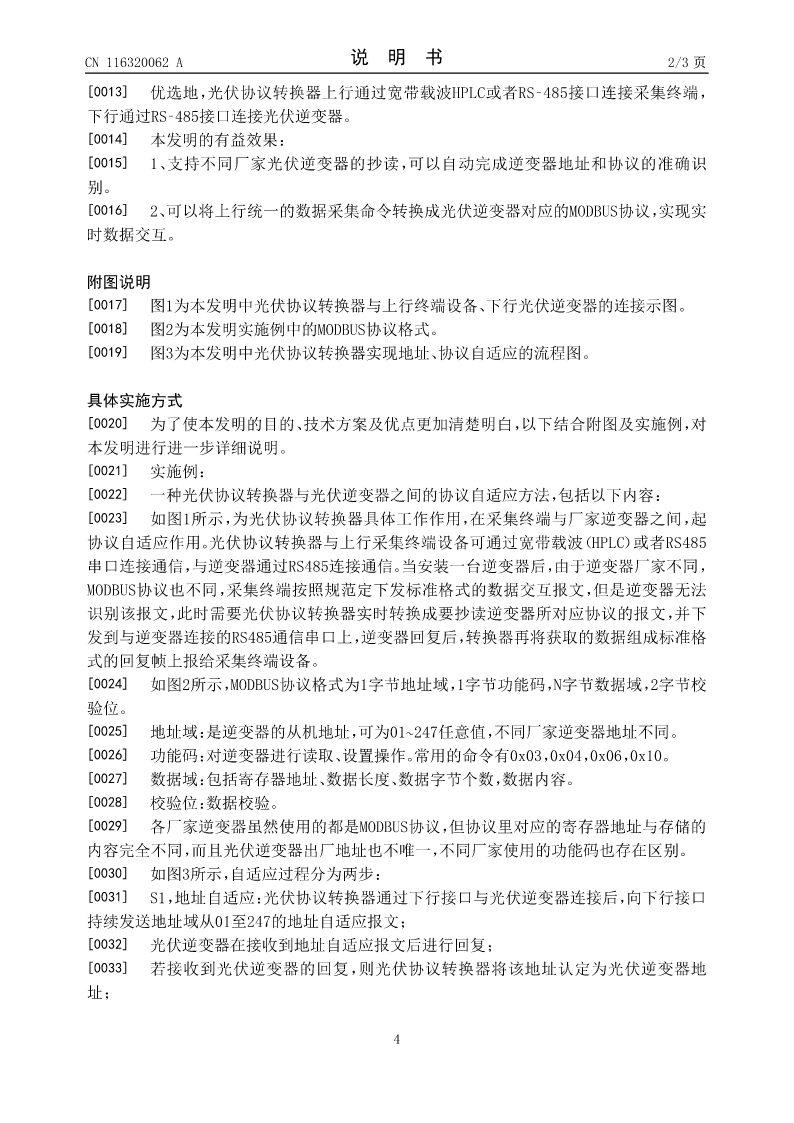

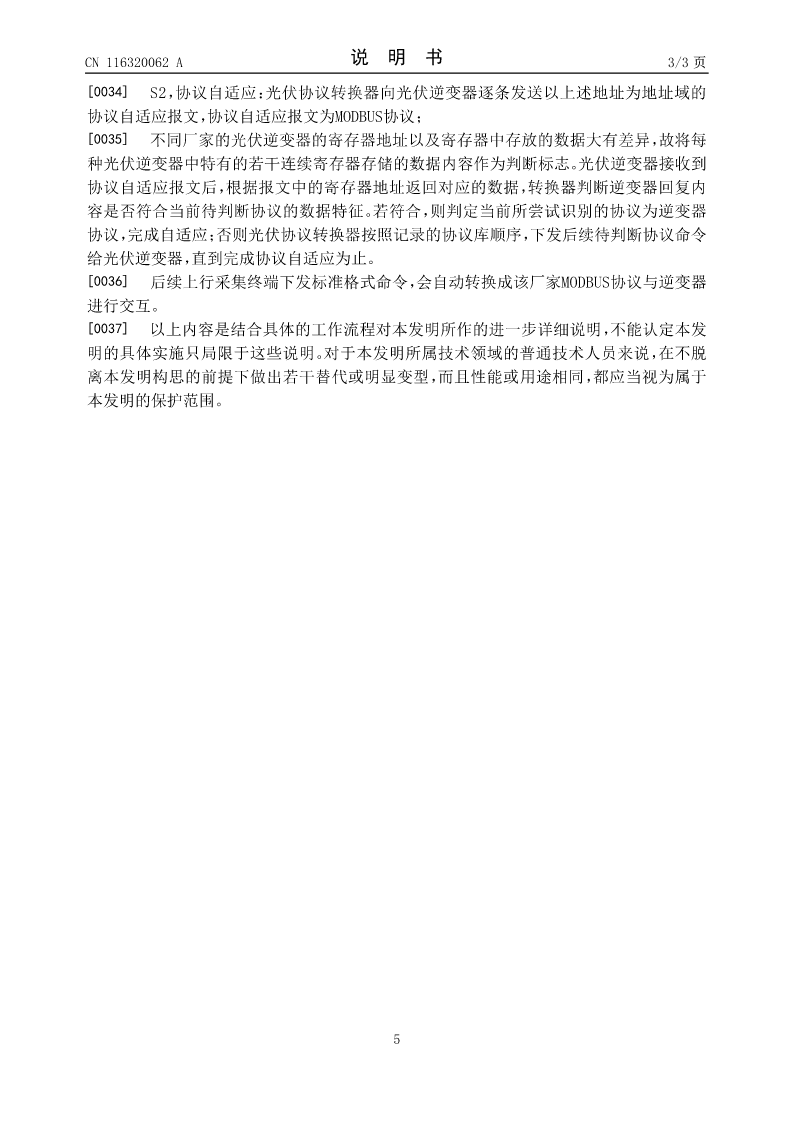

持续发送地址域
