CN2023116248186一种低碳5VA阻燃ABS材料及其制备方法和应用.pdf

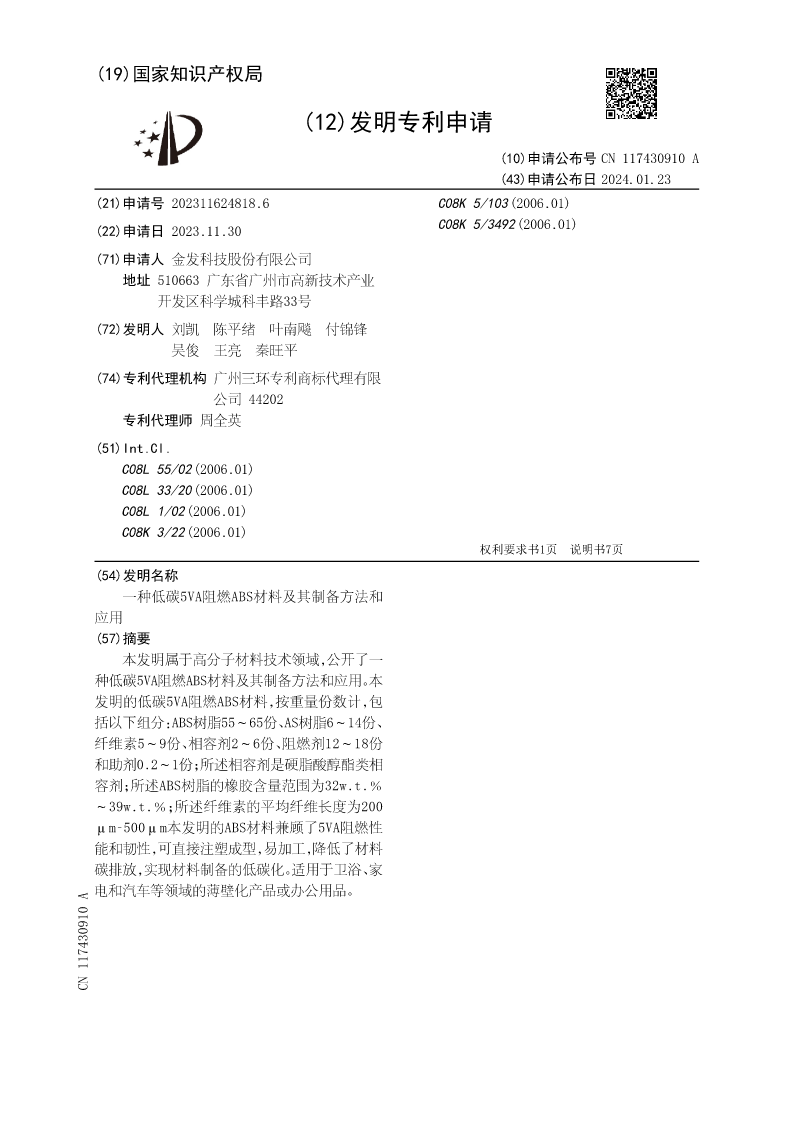

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117430910A
(43)申请公布日2024.01.23
(21)申请号202311624818.6C08K5/103(2006.01)
(22)申请日2023.11.30C08K5/3492(2006.01)

(71)申请人金发科技股份有限公司
地址510663广东省广州市高新技术产业
开发区科学城科丰路33号
(72)发明人刘凯陈平绪叶南飚付锦锋
吴俊王亮秦旺平
(74)专利代理机构广州三环专利商标代理有限
公司44202
专利代理师周全英
(51)Int.Cl.
C08L55/02(2006.01)
C08L33/20(2006.01)
C08L1/02(2006.01)
C08K3/22(2006.01)
权利要求书1页说明书7页
(54)发明名称
一种低碳5VA阻燃ABS材料及其制备方法和
应用
(57)摘要
本发明属于高分子材料技术领域，公开了一
种低碳5VA阻燃ABS材料及其制备方法和应用。本
发明的低碳5VA阻燃ABS材料，按重量份数计，包
括以下组分：ABS树脂55～65份、AS树脂6～14份、
纤维素5～9份、相容剂2～6份、阻燃剂12～18份
和助剂0.2～1份；所述相容剂是硬脂酸醇酯类相
容剂；所述ABS树脂的橡胶含量范围为32w.t.％
～39w.t.％；所述纤维素的平均纤维长度为200
μm‑500μm本发明的ABS材料兼顾了5VA阻燃性
能和韧性，可直接注塑成型，易加工，降低了材料
碳排放，实现材料制备的低碳化。适用于卫浴、家
电和汽车等领域的薄壁化产品或办公用品。
CN117430910A

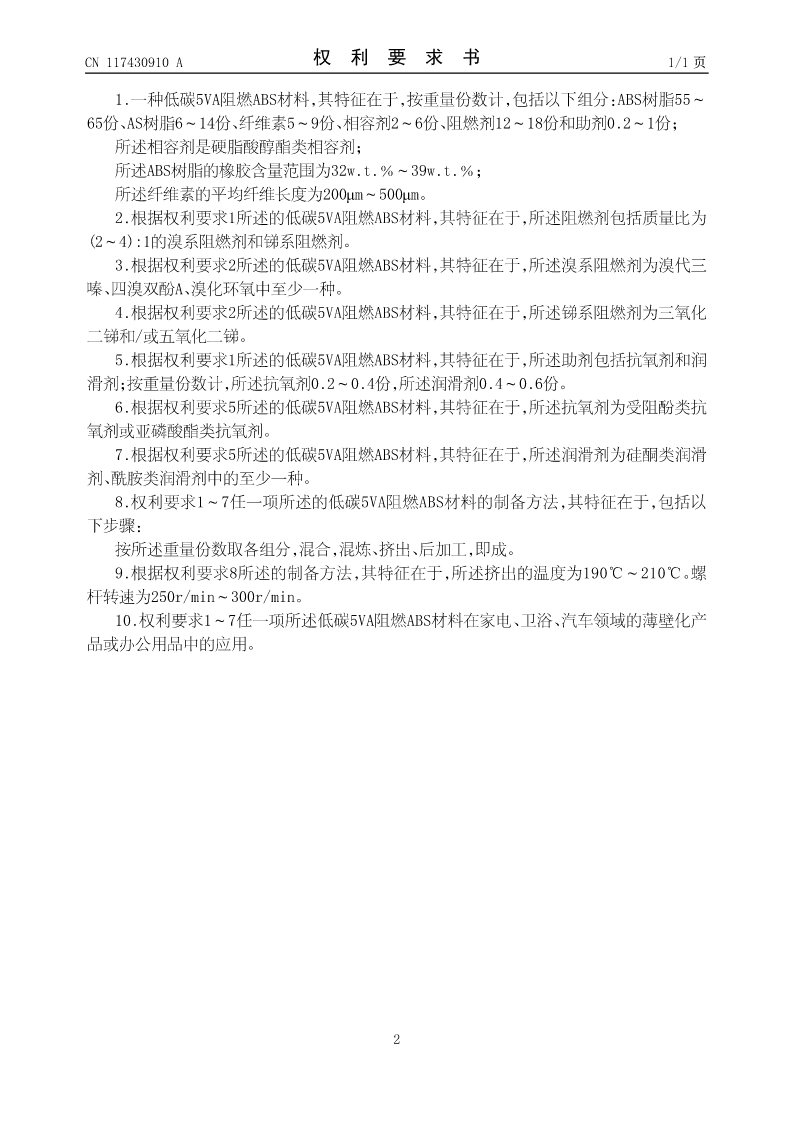

CN117430910A权利要求书1/1页

1.一种低碳5VA阻燃ABS材料，其特征在于，按重量份数计，包括以下组分：ABS树脂55～
65份、AS树脂6～14份、纤维素5～9份、相容剂2～6份、阻燃剂12～18份和助剂0.2～1份；
所述相容剂是硬脂酸醇酯类相容剂；
所述ABS树脂的橡胶含量范围为32w.t.％～39w.t.％；
所述纤维素的平均纤维长度为200μm～500μm。
2.根据权利要求1所述的低碳5VA阻燃ABS材料，其特征在于，所述阻燃剂包括质量比为
(2～4):1的溴系阻燃剂和锑系阻燃剂。
3.根据权利要求2所述的低碳5VA阻燃ABS材料，其特征在于，所述溴系阻燃剂为溴代三
嗪、四溴双酚A、溴化环氧中至少一种。
4.根据权利要求2所述的低碳5VA阻燃ABS材料，其特征在于，所述锑系阻燃剂为三氧化
二锑和/或五氧化二锑。
5.根据权利要求1所述的低碳5VA阻燃ABS材料，其特征在于，所述助剂包括抗氧剂和润
滑剂；按重量份数计，所述抗氧剂0.2～0.4份，所述润滑剂0.4～0.6份。
6.根据权利要求5所述的低碳5VA阻燃ABS材料，其特征在于，所述抗氧剂为受阻酚类抗
氧剂或亚磷酸酯类抗氧剂。
7.根据权利要求5所述的低碳5VA阻燃ABS材料，其特征在于，所述润滑剂为硅酮类润滑
剂、酰胺类润滑剂中的至少一种。
8.权利要求1～7任一项所述的低碳5VA阻燃ABS材料的制备方法，其特征在于，包括以
下步骤：
按所述重量份数取各组分，混合，混炼、挤出、后加工，即成。
9.根据权利要求8所述的制备方法，其特征在于，所述挤出的温度为190℃～210℃。螺
杆转速为250r/min～300r/min。
10.权利要求1～7任一项所述低碳5VA阻燃ABS材料在家电、卫浴、汽车领域的薄壁化产
品或办公用品中的应用。

2

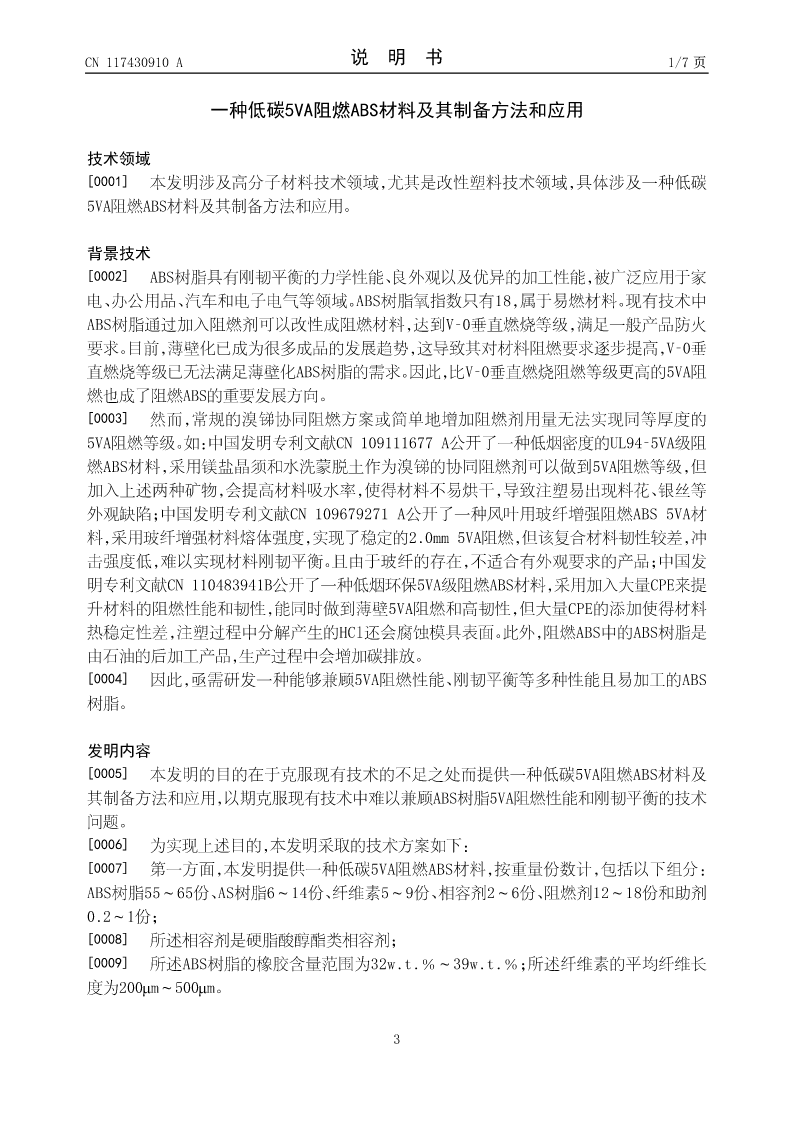

CN117430910A说明书1/7页

一种低碳5VA阻燃ABS材料及其制备方法和应用

技术领域
[0001]本发明涉及高分子材料技术领域，尤其是改性塑料技术领域，具体涉及一种低碳
5VA阻燃ABS材料及其制备方法和应用。

背景技术
[0002]ABS树脂具有刚韧平衡的力学性能、良外观以及优异的加工性能，被广泛应用于家
电、办公用品、汽车和电子电气等领域。ABS树脂氧指数只有18，属于易燃材料。现有技术中
ABS树脂通过加入阻燃剂可以改性成阻燃材料，达到V‑0垂直燃烧等级，满足一般产品防火
要求。目前，薄壁化已成为很多成品的发展趋势，这导致其对材料阻燃要求逐步提高，V‑0垂
直燃烧等级已无法满足薄壁化ABS树脂的需求。因此，比V‑0垂直燃烧阻燃等级更高的5VA阻
燃也成了阻燃ABS的重要发展方向。
[0003]然而，常规的溴锑协同阻燃方案或简单地增加阻燃剂用量无法实现同等厚度的
5VA阻燃等级。如：中国发明专利文献CN109111677A公开了一种低烟密度的UL94‑5VA级阻
燃ABS材料，采用镁盐晶须和水洗蒙脱土作为溴锑的协同阻燃剂可以做到5VA阻燃等级，但
加入上述两种矿物，会提高材料吸水率，使得
