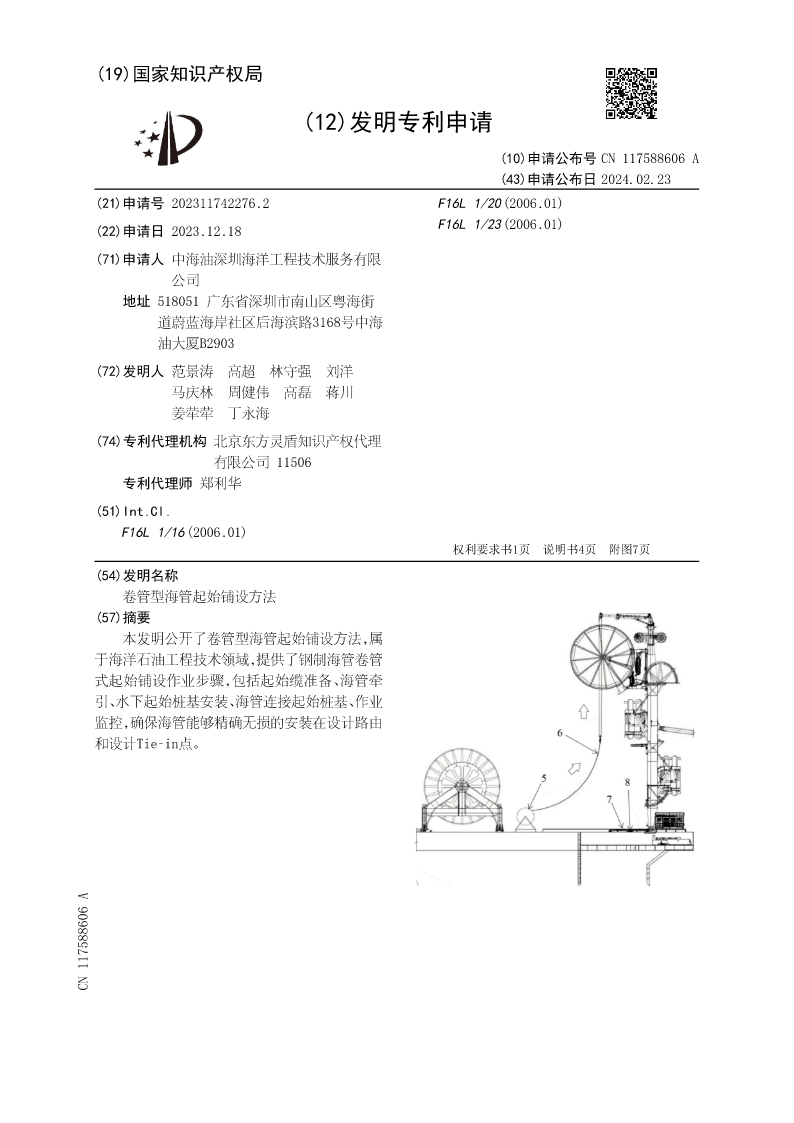

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117588606A
(43)申请公布日2024.02.23
(21)申请号202311742276.2F16L1/20(2006.01)
(22)申请日2023.12.18F16L1/23(2006.01)

(71)申请人中海油深圳海洋工程技术服务有限
公司
地址518051广东省深圳市南山区粤海街
道蔚蓝海岸社区后海滨路3168号中海
油大厦B2903
(72)发明人范景涛高超林守强刘洋
马庆林周健伟高磊蒋川
姜荦荦丁永海
(74)专利代理机构北京东方灵盾知识产权代理
有限公司11506
专利代理师郑利华
(51)Int.Cl.
F16L1/16(2006.01)
权利要求书1页说明书4页附图7页
(54)发明名称
卷管型海管起始铺设方法
(57)摘要
本发明公开了卷管型海管起始铺设方法,属
于海洋石油工程技术领域,提供了钢制海管卷管
式起始铺设作业步骤,包括起始缆准备、海管牵
引、水下起始桩基安装、海管连接起始桩基、作业
监控,确保海管能够精确无损的安装在设计路由
和设计Tie‑in点。
CN117588606A
CN117588606A权利要求书1/1页

1.卷管型海管起始铺设方法,通过以下步骤完成,其特征在于:

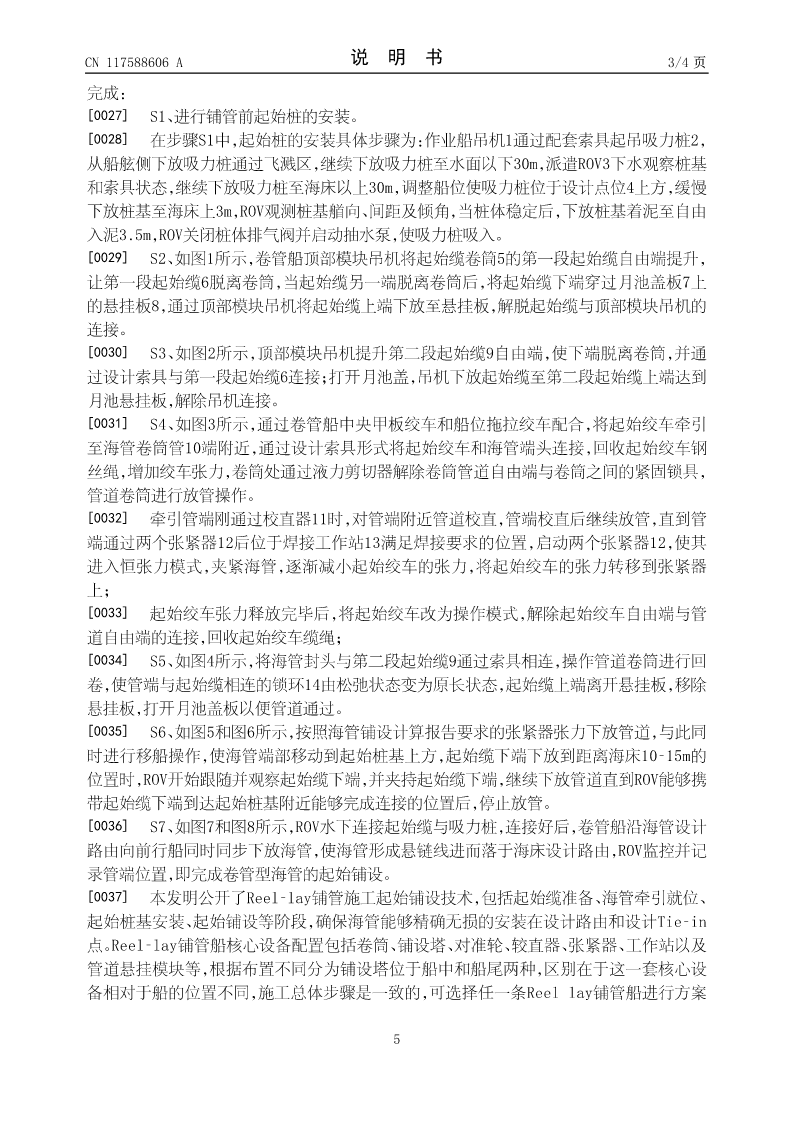

S1、进行铺管前起始桩的安装;
S2、卷管船顶部模块吊机将起始缆卷筒的第一段起始缆自由端提升,让第一段起始缆
脱离卷筒,当起始缆另一端脱离卷筒后,将起始缆下端穿过月池盖板上的悬挂板,通过顶部
模块吊机将起始缆上端下放至悬挂板,解脱起始缆与顶部模块吊机的连接;
S3、顶部模块吊机提升第二段起始缆自由端,使下端脱离卷筒,并通过设计索具与第一
段起始缆连接;打开月池盖,吊机下放起始缆至第二段起始缆上端达到月池悬挂板,解除吊
机连接;
S4、通过卷管船中央甲板绞车和船位拖拉绞车配合,将起始绞车牵引至海管卷筒管端
附近,通过设计索具形式将起始绞车和海管端头连接,回收起始绞车钢丝绳,增加绞车张
力,卷筒处通过液力剪切器解除卷筒管道自由端与卷筒之间的紧固锁具,管道卷筒进行放
管操作;
牵引管端刚通过校直器时,对管端附近管道校直,管端校直后继续放管,直到管端通过
两个张紧器后位于焊接工作站满足焊接要求的位置,启动两个张紧器,使其进入恒张力模
式,夹紧海管,逐渐减小起始绞车的张力,将起始绞车的张力转移到张紧器上;
起始绞车张力释放完毕后,将起始绞车改为操作模式,解除起始绞车自由端与管道自
由端的连接,回收起始绞车缆绳;
S5、将海管封头与第二段起始缆通过索具相连,操作管道卷筒进行回卷,使管端与起始
缆相连的锁环由松弛状态变为原长状态,起始缆上端离开悬挂板,移除悬挂板,打开月池盖
板以便管道通过;
S6、按照海管铺设计算报告要求的张紧器张力下放管道,与此同时进行移船操作,使海
管端部移动到起始桩基上方,起始缆下端下放到距离海床10‑15m的位置时,ROV开始跟随并
观察起始缆下端,并夹持起始缆下端,继续下放管道直到ROV能够携带起始缆下端到达起始
桩基附近能够完成连接的位置后,停止放管;
S7、ROV水下连接起始缆与吸力桩,连接好后,卷管船沿海管设计路由向前行船同时同
步下放海管,使海管形成悬链线进而落于海床设计路由,ROV监控并记录管端位置,即完成
卷管型海管的起始铺设。

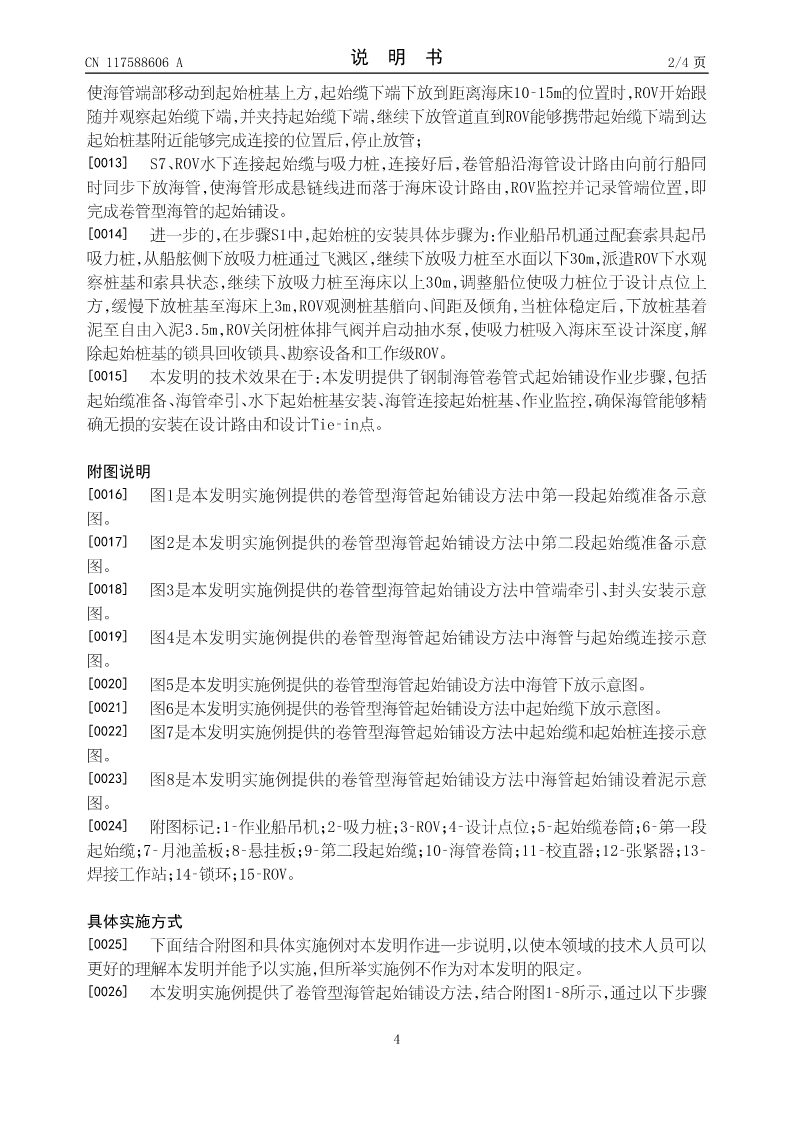

2.根据权利要求1所述的卷管型海管起始铺设方法,其特征在于:
在步骤S1中,起始桩的安装具体步骤为:作业船吊机通过配套索具起吊吸力桩,从船舷
侧下放吸力桩通过飞溅区,继续下放吸力桩至水面以下30m,派遣ROV下水观察桩基和索具
状态,继续下放吸力桩至海床以上30m,调整船位使吸力桩位于设计点位上方,缓慢下放桩
基至海床上3m,ROV观测桩基艏向、间距及倾角,当桩体稳定后,下放桩基着泥至自由入泥
3.5m,ROV关闭桩体排气阀并启动抽水泵,使吸力桩吸入海床至设计深度,解除起始桩基的
锁具回收锁具、勘察设备和工作级ROV。


2

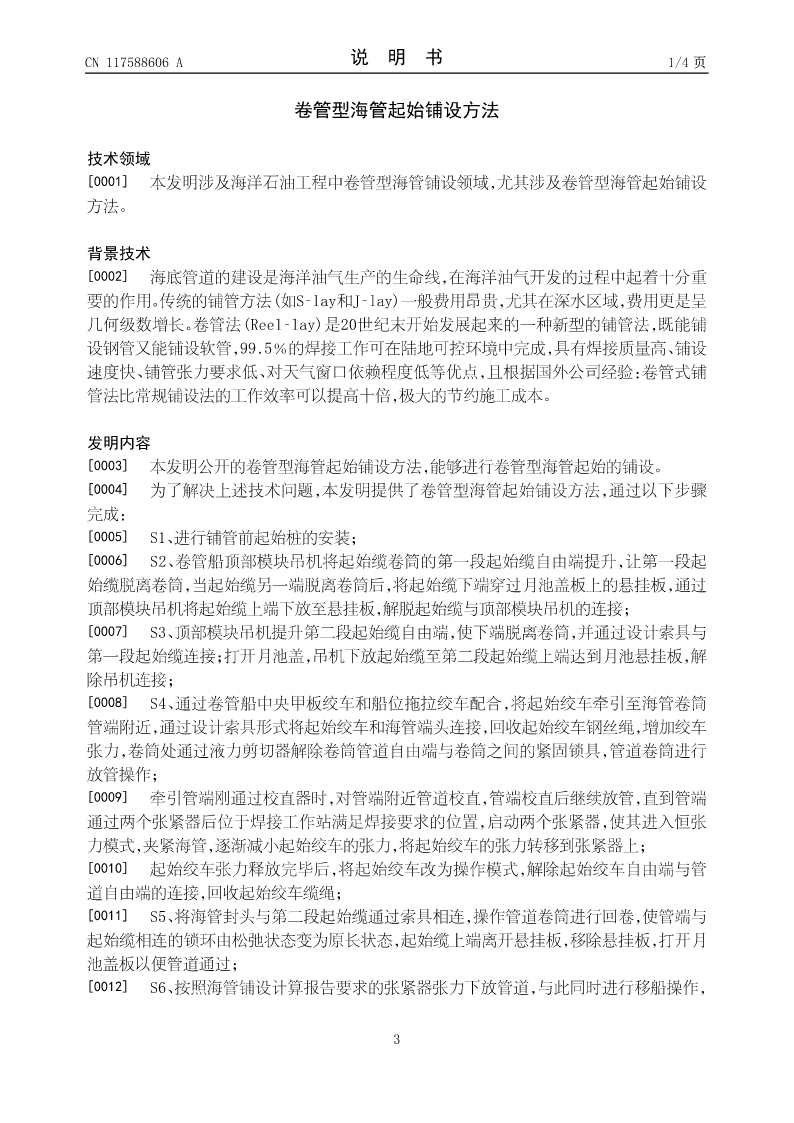

CN117588606A说明书1/4页

卷管型海管起始铺设方法

技术领域
[0001]本发明涉及海洋石油工程中卷管型海管铺设领域,尤其涉及卷管型海管起始铺设
方法。

背景技术
[0002]海底管道的建设是海洋油气生产的生命线,在海洋油气开发的过程中起着十分重
要的作用。传统的铺管方法(如S‑lay和J‑lay)一般费用昂贵,尤其在深水区域,费用更是呈
几何级数增长。卷管法(Reel‑lay)是20世纪末开始发展起来的一种新型的铺管法,既能铺
设钢管又能铺设软管,99.5%的焊接工作可在陆地可控环境中完成,具有焊接质量高、铺设
速度快、铺管张力要求低、对天气窗口依赖程度低等优点,且根据国外公司经验:卷管式铺
管法比常规铺设法的工作效率可以提高十倍,极大
