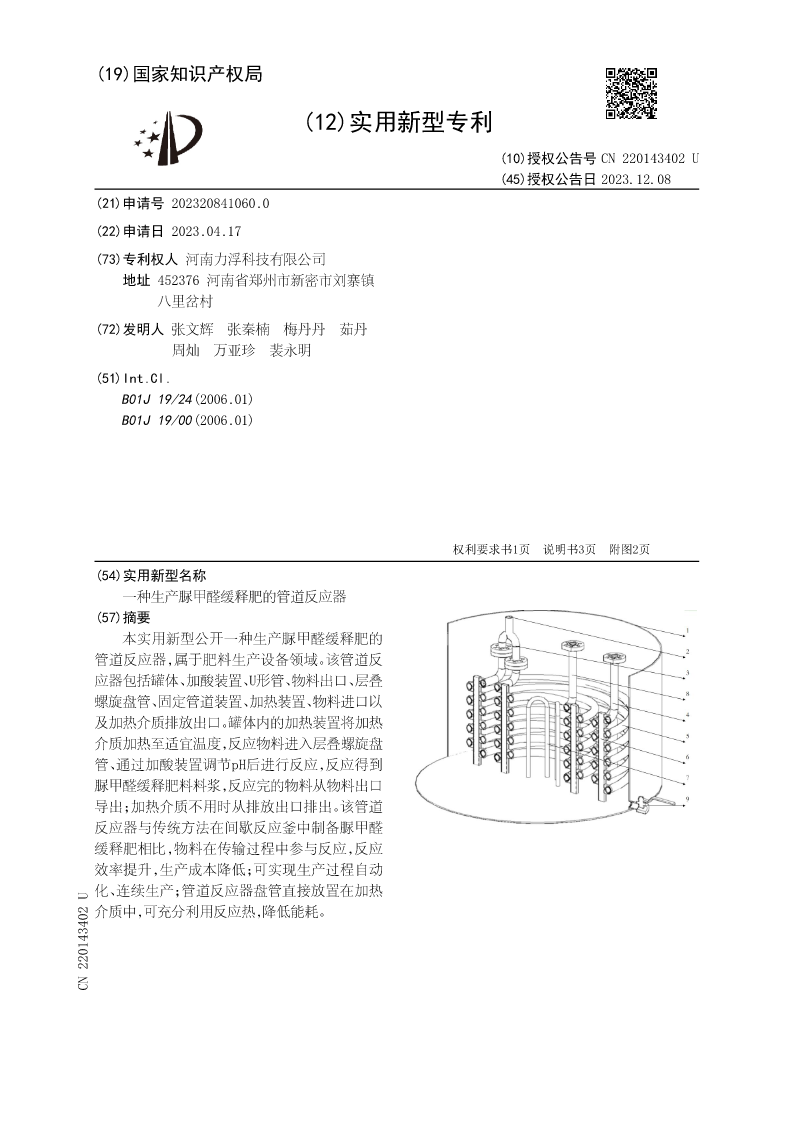

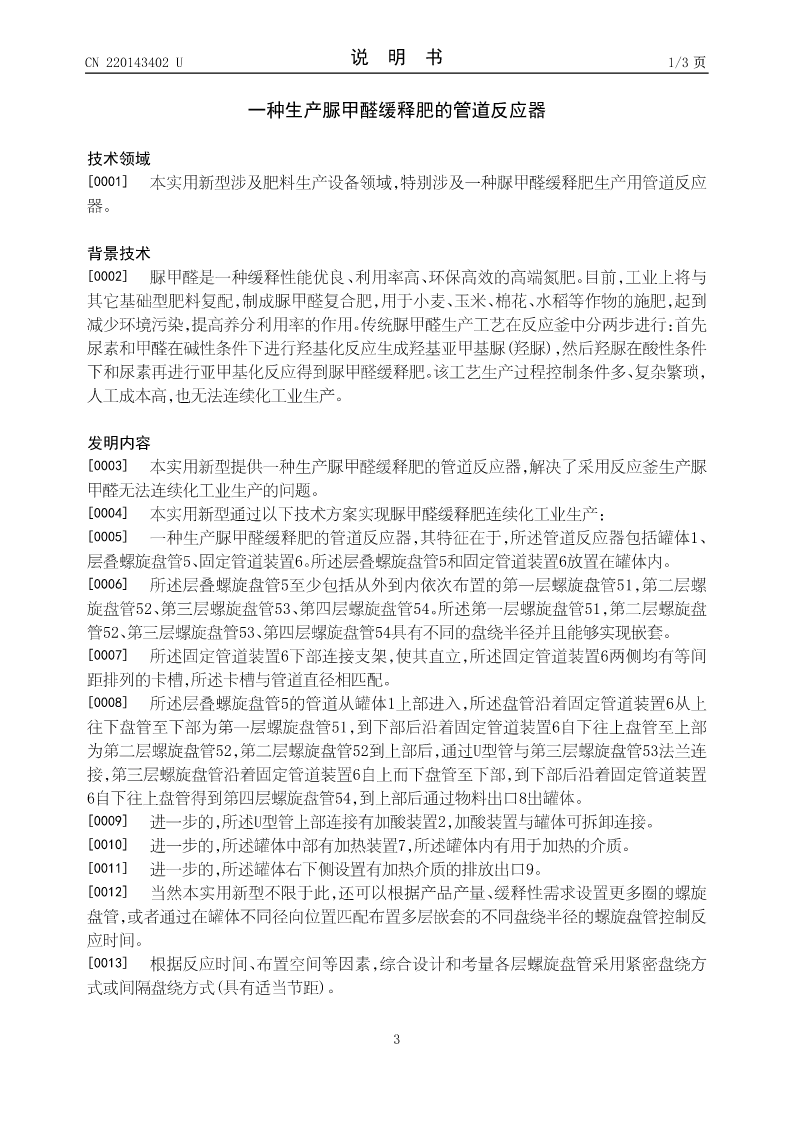

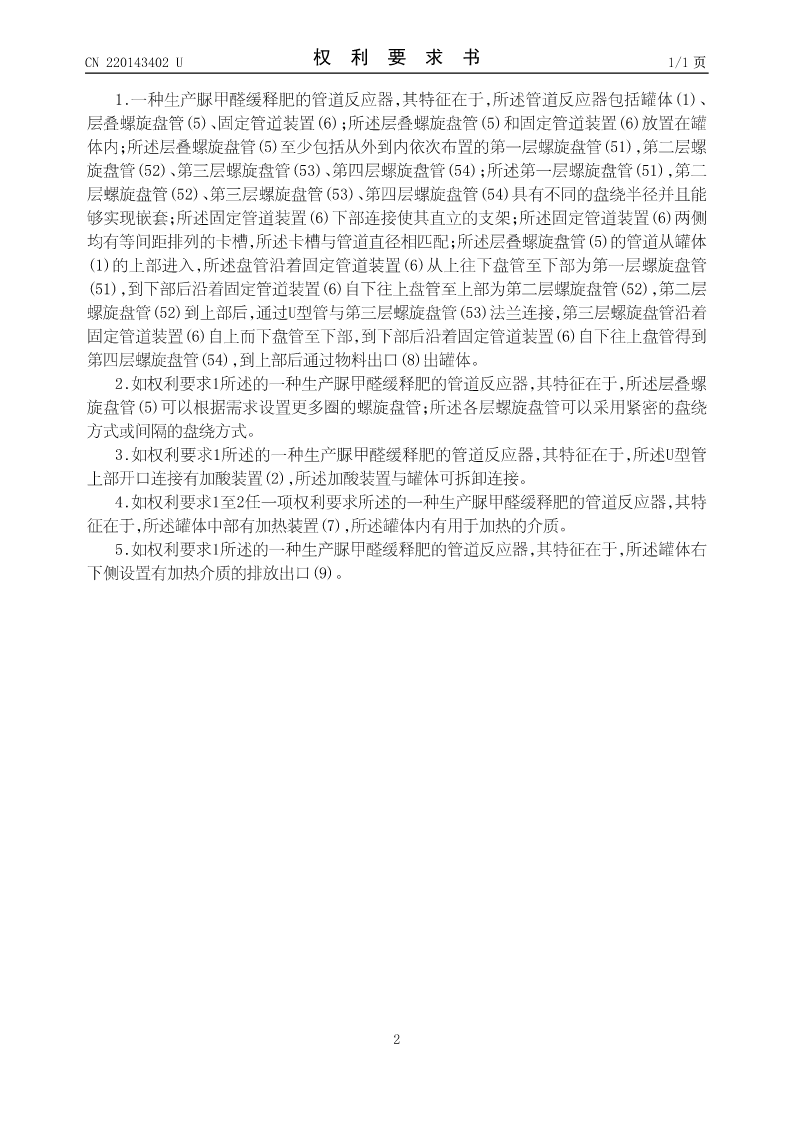

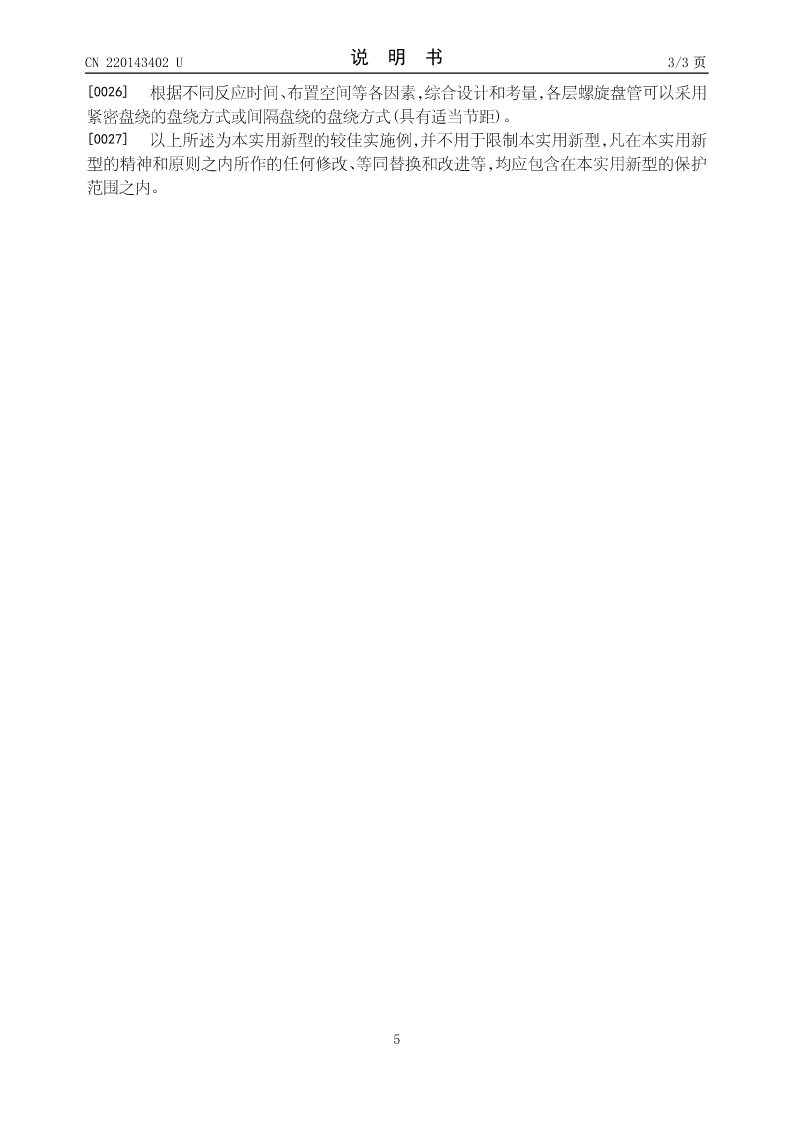

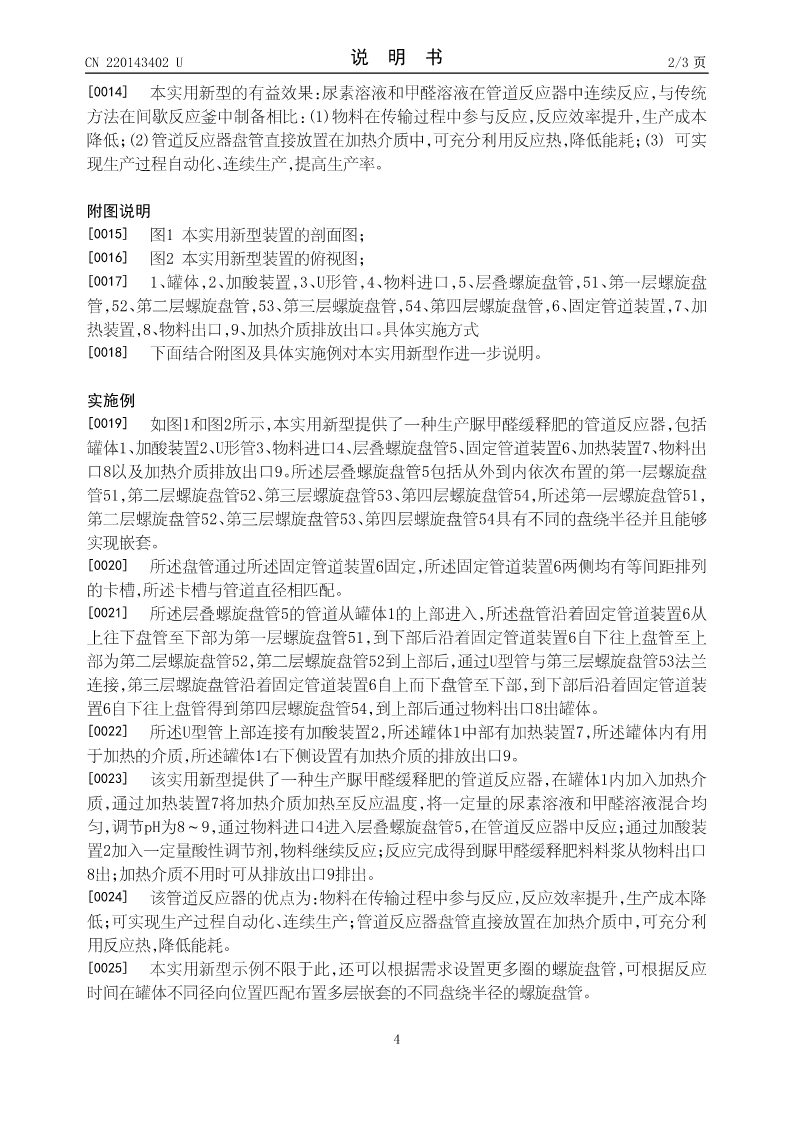

(19)国家知识产权局 (12)实用新型专利 (10)授权公告号CN220143402U (45)授权公告日2023.12.08 (21)申请号202320841060.0 (22)申请日2023.04.17 (73)专利权人河南力浮科技有限公司 地址452376河南省郑州市新密市刘寨镇 八里岔村 (72)发明人张文辉张秦楠梅丹丹茹丹 周灿万亚珍裴永明 (51)Int.Cl. B01J19/24(2006.01) B01J19/00(2006.01) 权利要求书1页说明书3页附图2页 (54)实用新型名称 一种生产脲甲醛缓释肥的管道反应器 (57)摘要 本实用新型公开一种生产脲甲醛缓释肥的 管道反应器,属于肥料生产设备领域。该管道反 应器包括罐体、加酸装置、U形管、物料出口、层叠 螺旋盘管、固定管道装置、加热装置、物料进口以 及加热介质排放出口。罐体内的加热装置将加热 介质加热至适宜温度,反应物料进入层叠螺旋盘 管、通过加酸装置调节pH后进行反应,反应得到 脲甲醛缓释肥料料浆,反应完的物料从物料出口 导出;加热介质不用时从排放出口排出。该管道 反应器与传统方法在间歇反应釜中制备脲甲醛 缓释肥相比,物料在传输过程中参与反应,反应 效率提升,生产成本降低;可实现生产过程自动 化、连续生产;管道反应器盘管直接放置在加热 介质中,可充分利用反应热,降低能耗。 CN220143402U CN220143402U权利要求书1/1页 1.一种生产脲甲醛缓释肥的管道反应器,其特征在于,所述管道反应器包括罐体(1)、 层叠螺旋盘管(5)、固定管道装置(6);所述层叠螺旋盘管(5)和固定管道装置(6)放置在罐 体内;所述层叠螺旋盘管(5)至少包括从外到内依次布置的第一层螺旋盘管(51),第二层螺 旋盘管(52)、第三层螺旋盘管(53)、第四层螺旋盘管(54);所述第一层螺旋盘管(51),第二 层螺旋盘管(52)、第三层螺旋盘管(53)、第四层螺旋盘管(54)具有不同的盘绕半径并且能 够实现嵌套;所述固定管道装置(6)下部连接使其直立的支架;所述固定管道装置(6)两侧 均有等间距排列的卡槽,所述卡槽与管道直径相匹配;所述层叠螺旋盘管(5)的管道从罐体 (1)的上部进入,所述盘管沿着固定管道装置(6)从上往下盘管至下部为第一层螺旋盘管 (51),到下部后沿着固定管道装置(6)自下往上盘管至上部为第二层螺旋盘管(52),第二层 螺旋盘管(52)到上部后,通过U型管与第三层螺旋盘管(53)法兰连接,第三层螺旋盘管沿着 固定管道装置(6)自上而下盘管至下部,到下部后沿着固定管道装置(6)自下往上盘管得到 第四层螺旋盘管(54),到上部后通过物料出口(8)出罐体。 2.如权利要求1所述的一种生产脲甲醛缓释肥的管道反应器,其特征在于,所述层叠螺 旋盘管(5)可以根据需求设置更多圈的螺旋盘管;所述各层螺旋盘管可以采用紧密的盘绕 方式或间隔的盘绕方式。 3.如权利要求1所述的一种生产脲甲醛缓释肥的管道反应器,其特征在于,所述U型管 上部开口连接有加酸装置(2),所述加酸装置与罐体可拆卸连接。 4.如权利要求1至2任一项权利要求所述的一种生产脲甲醛缓释肥的管道反应器,其特 征在于,所述罐体中部有加热装置(7),所述罐体内有用于加热的介质。 5.如权利要求1所述的一种生产脲甲醛缓释肥的管道反应器,其特征在于,所述罐体右 下侧设置有加热介质的排放出口(9)。 2 CN220143402U说明书1/3页 一种生产脲甲醛缓释肥的管道反应器 技术领域 [0001]本实用新型涉及肥料生产设备领域,特别涉及一种脲甲醛缓释肥生产用管道反应 器。 背景技术 [0002]脲甲醛是一种缓释性能优良、利用率高、环保高效的高端氮肥。目前,工业上将与 其它基础型肥料复配,制成脲甲醛复合肥,用于小麦、玉米、棉花、水稻等作物的施肥,起到 减少环境污染,提高养分利用率的作用。传统脲甲醛生产工艺在反应釜中分两步进行:首先 尿素和甲醛在碱性条件下进行羟基化反应生成羟基亚甲基脲(羟脲),然后羟脲在酸性条件 下和尿素再进行亚甲基化反应得到脲甲醛缓释肥。该工艺生产过程控制条件多、复杂繁琐, 人工成本高,也无法连续化工业生产。 发明内容 [0003]本实用新型提供一种生产脲甲醛缓释肥的管道反应器,解决了采用反应釜生产脲 甲醛无法连续化工业生产的问题。 [0004]本实用新型通过以下技术方案实现脲甲醛缓释肥连续化工业生产: [0005]一种生产脲甲醛缓释肥的管道反应器,其特征在于,所述管道反应器包括罐体1、 层叠螺旋盘管5、固定管道装置6。所述层叠螺旋盘管5和固定管道装置6放置在罐体内。 [0006]所述层叠螺旋盘管5至少包括从外到内依次布置的第一层螺旋盘管51,第二层螺 旋盘管5
