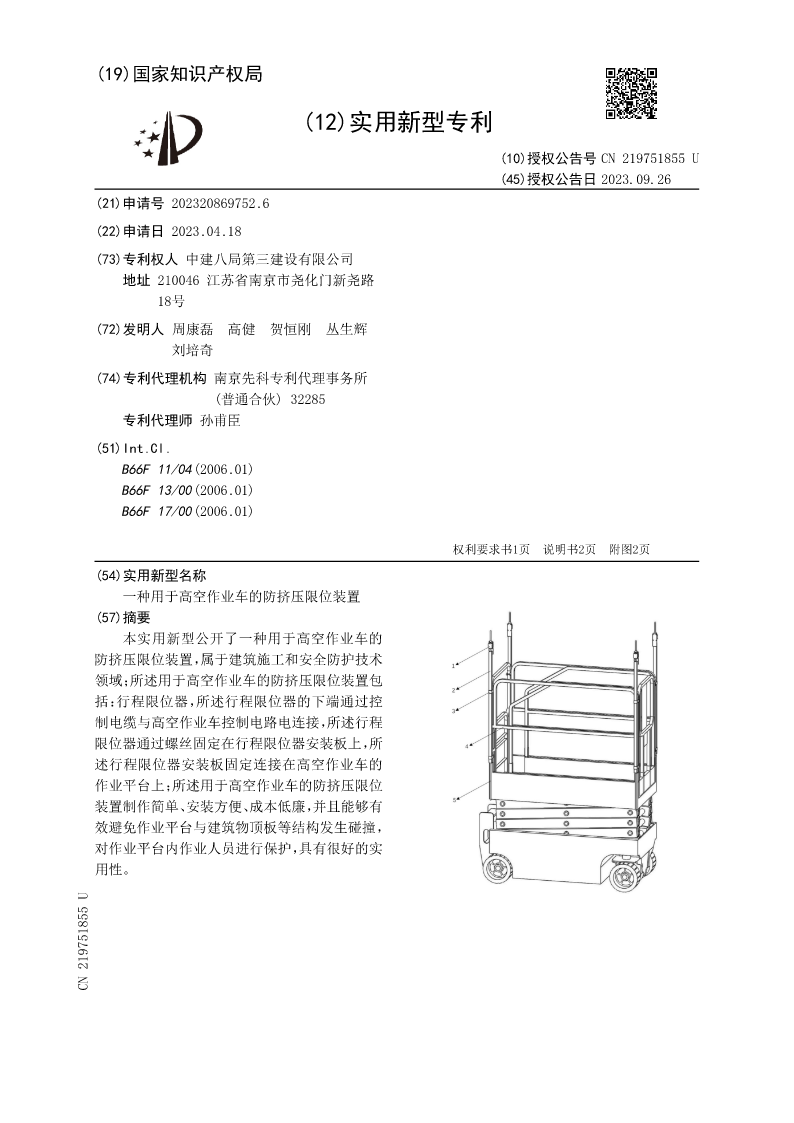

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219751855U
(45)授权公告日2023.09.26
(21)申请号202320869752.6
(22)申请日2023.04.18
(73)专利权人中建八局第三建设有限公司
地址210046江苏省南京市尧化门新尧路
18号
(72)发明人周康磊高健贺恒刚丛生辉
刘培奇
(74)专利代理机构南京先科专利代理事务所
(普通合伙)32285
专利代理师孙甫臣
(51)Int.Cl.
B66F11/04(2006.01)
B66F13/00(2006.01)
B66F17/00(2006.01)

权利要求书1页说明书2页附图2页
(54)实用新型名称
一种用于高空作业车的防挤压限位装置
(57)摘要
本实用新型公开了一种用于高空作业车的
防挤压限位装置，属于建筑施工和安全防护技术
领域；所述用于高空作业车的防挤压限位装置包
括：行程限位器，所述行程限位器的下端通过控
制电缆与高空作业车控制电路电连接，所述行程
限位器通过螺丝固定在行程限位器安装板上，所
述行程限位器安装板固定连接在高空作业车的
作业平台上；所述用于高空作业车的防挤压限位
装置制作简单、安装方便、成本低廉，并且能够有
效避免作业平台与建筑物顶板等结构发生碰撞，
对作业平台内作业人员进行保护，具有很好的实
用性。
CN219751855U

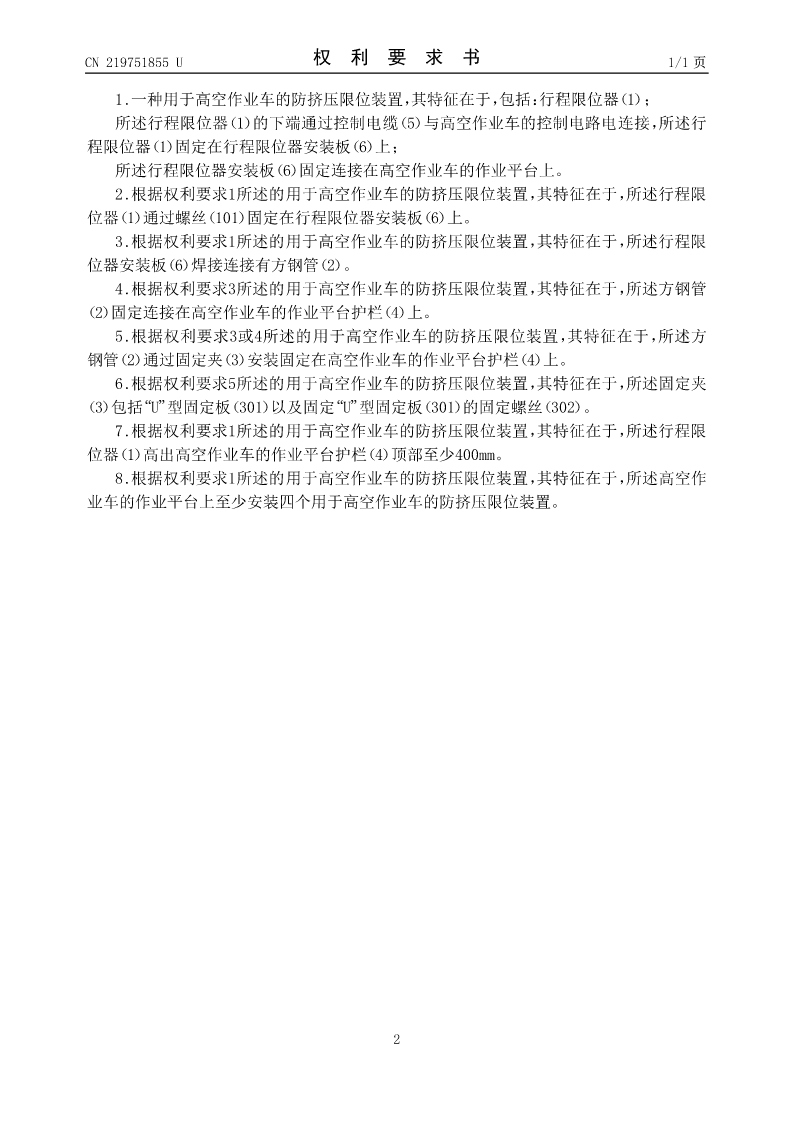

CN219751855U权利要求书1/1页

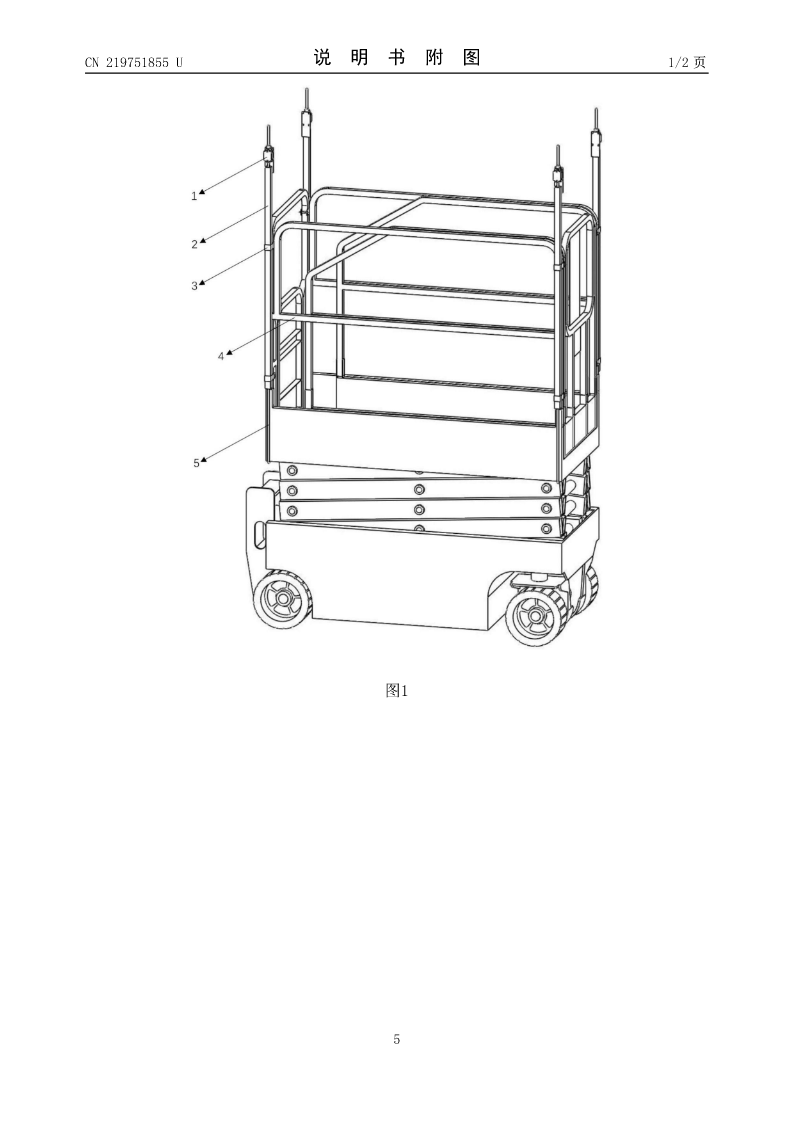

1.一种用于高空作业车的防挤压限位装置，其特征在于，包括：行程限位器（1）；
所述行程限位器（1）的下端通过控制电缆（5）与高空作业车的控制电路电连接，所述行
程限位器（1）固定在行程限位器安装板（6）上；
所述行程限位器安装板（6）固定连接在高空作业车的作业平台上。
2.根据权利要求1所述的用于高空作业车的防挤压限位装置，其特征在于，所述行程限
位器（1）通过螺丝（101）固定在行程限位器安装板（6）上。
3.根据权利要求1所述的用于高空作业车的防挤压限位装置，其特征在于，所述行程限
位器安装板（6）焊接连接有方钢管（2）。
4.根据权利要求3所述的用于高空作业车的防挤压限位装置，其特征在于，所述方钢管
（2）固定连接在高空作业车的作业平台护栏（4）上。
5.根据权利要求3或4所述的用于高空作业车的防挤压限位装置，其特征在于，所述方
钢管（2）通过固定夹（3）安装固定在高空作业车的作业平台护栏（4）上。
6.根据权利要求5所述的用于高空作业车的防挤压限位装置，其特征在于，所述固定夹
（3）包括“U”型固定板（301）以及固定“U”型固定板（301）的固定螺丝（302）。
7.根据权利要求1所述的用于高空作业车的防挤压限位装置，其特征在于，所述行程限
位器（1）高出高空作业车的作业平台护栏（4）顶部至少400mm。
8.根据权利要求1所述的用于高空作业车的防挤压限位装置，其特征在于，所述高空作
业车的作业平台上至少安装四个用于高空作业车的防挤压限位装置。

2

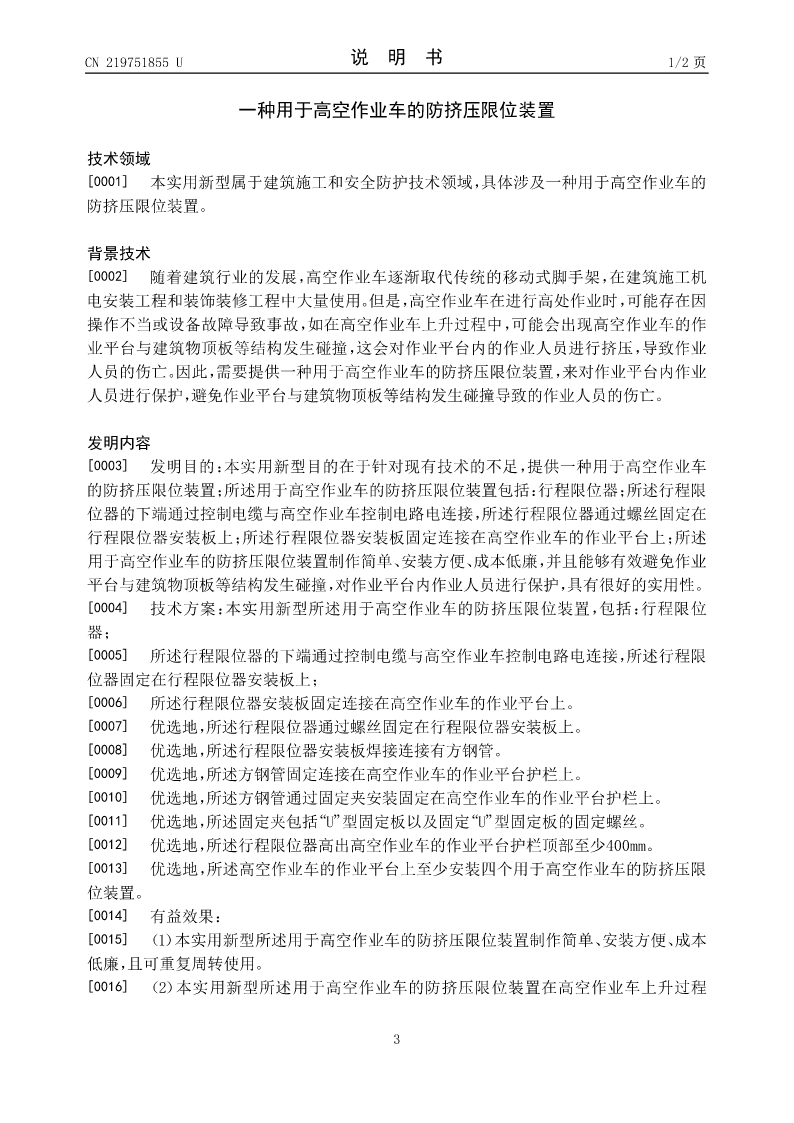

CN219751855U说明书1/2页

一种用于高空作业车的防挤压限位装置

技术领域
[0001]本实用新型属于建筑施工和安全防护技术领域，具体涉及一种用于高空作业车的
防挤压限位装置。

背景技术
[0002]随着建筑行业的发展，高空作业车逐渐取代传统的移动式脚手架，在建筑施工机
电安装工程和装饰装修工程中大量使用。但是，高空作业车在进行高处作业时，可能存在因
操作不当或设备故障导致事故，如在高空作业车上升过程中，可能会出现高空作业车的作
业平台与建筑物顶板等结构发生碰撞，这会对作业平台内的作业人员进行挤压，导致作业
人员的伤亡。因此，需要提供一种用于高空作业车的防挤压限位装置，来对作业平台内作业
人员进行保护，避免作业平台与建筑物顶板等结构发生碰撞导致的作业人员的伤亡。

发明内容
[0003]发明目的：本实用新型目的在于针对现有技术的不足，提供一种用于高空作业车
的防挤压限位装置；所述用于高空作业车的防挤压限位装置包括：行程限位器；所述行程限
位器的下端通过控制电缆与高空作业车控制电路电连接，所述行程限位器通过螺丝固定在
行程限位器安装板上；所述行程限位器安装板固定连接在高空作业车的作业平台上；所述
用于高空作业车的防挤压限位装置制作简单、安装方便、成本低廉，并且能够有效避免作业
平台与建筑物顶板等结构发生碰撞，对作业平台内作业人员进行保护，具有很好的实用性。
[0004]技术方案：本实用新型所述用于高空作业车的防挤压限位装置，包括：行程限位
器；
[0005]所述行程限位器的下端通过控制电缆与高空作业车控制电路电连接，所述行程限
位器固定在行程限位器安装板上；
[0006]所述行程限位器安装板固定连接在高空作业车的作业平台上。
[0
