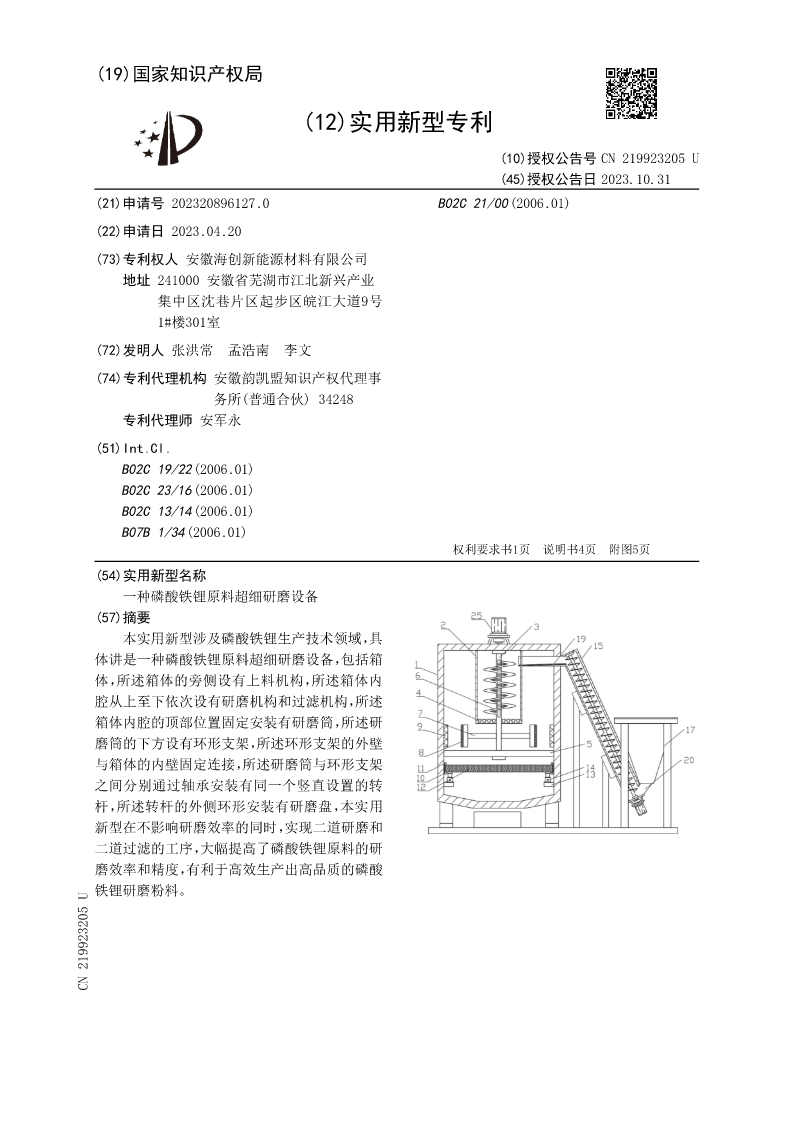

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219923205U
(45)授权公告日2023.10.31
(21)申请号202320896127.0B02C21/00(2006.01)

(22)申请日2023.04.20
(73)专利权人安徽海创新能源材料有限公司
地址241000安徽省芜湖市江北新兴产业
集中区沈巷片区起步区皖江大道9号
1#楼301室
(72)发明人张洪常孟浩南李文
(74)专利代理机构安徽韵凯盟知识产权代理事
务所(普通合伙)34248
专利代理师安军永
(51)Int.Cl.
B02C19/22(2006.01)
B02C23/16(2006.01)
B02C13/14(2006.01)
B07B1/34(2006.01)
权利要求书1页说明书4页附图5页
(54)实用新型名称
一种磷酸铁锂原料超细研磨设备
(57)摘要
本实用新型涉及磷酸铁锂生产技术领域，具
体讲是一种磷酸铁锂原料超细研磨设备，包括箱
体，所述箱体的旁侧设有上料机构，所述箱体内
腔从上至下依次设有研磨机构和过滤机构，所述
箱体内腔的顶部位置固定安装有研磨筒，所述研
磨筒的下方设有环形支架，所述环形支架的外壁
与箱体的内壁固定连接，所述研磨筒与环形支架
之间分别通过轴承安装有同一个竖直设置的转
杆，所述转杆的外侧环形安装有研磨盘，本实用
新型在不影响研磨效率的同时，实现二道研磨和
二道过滤的工序，大幅提高了磷酸铁锂原料的研
磨效率和精度，有利于高效生产出高品质的磷酸
铁锂研磨粉料。
CN219923205U

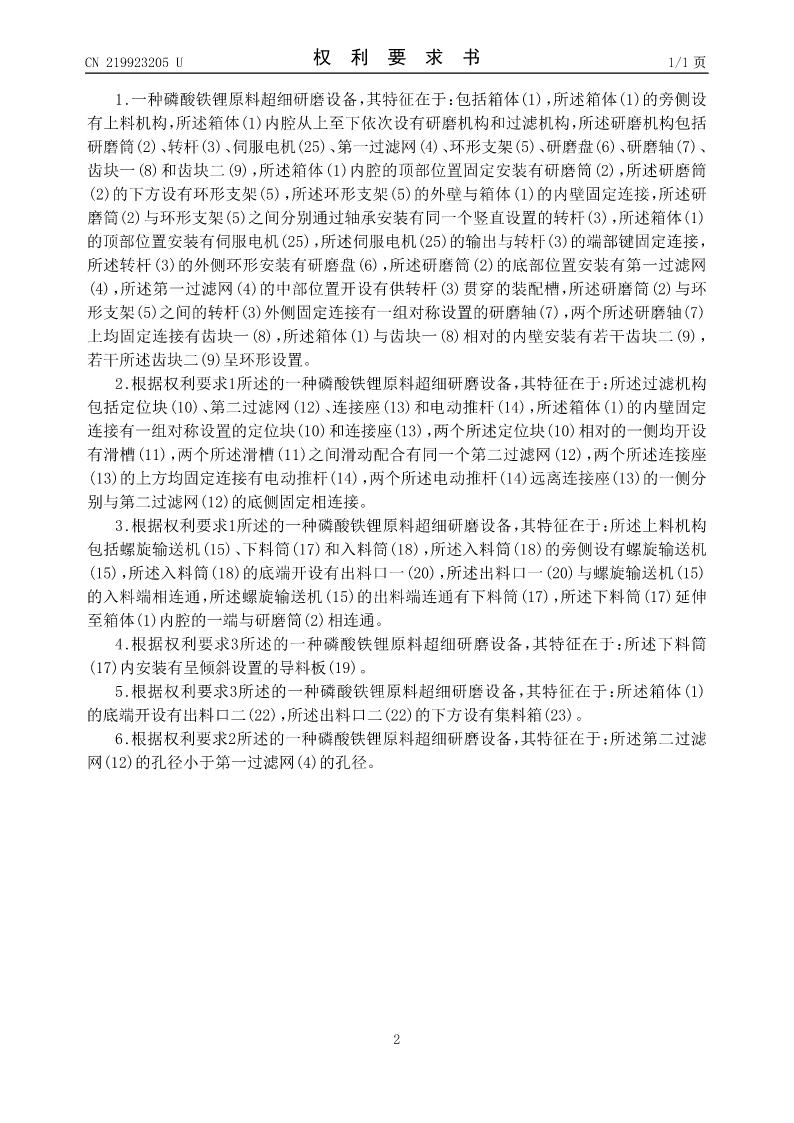

CN219923205U权利要求书1/1页

1.一种磷酸铁锂原料超细研磨设备，其特征在于：包括箱体(1)，所述箱体(1)的旁侧设
有上料机构，所述箱体(1)内腔从上至下依次设有研磨机构和过滤机构，所述研磨机构包括
研磨筒(2)、转杆(3)、伺服电机(25)、第一过滤网(4)、环形支架(5)、研磨盘(6)、研磨轴(7)、
齿块一(8)和齿块二(9)，所述箱体(1)内腔的顶部位置固定安装有研磨筒(2)，所述研磨筒
(2)的下方设有环形支架(5)，所述环形支架(5)的外壁与箱体(1)的内壁固定连接，所述研
磨筒(2)与环形支架(5)之间分别通过轴承安装有同一个竖直设置的转杆(3)，所述箱体(1)
的顶部位置安装有伺服电机(25)，所述伺服电机(25)的输出与转杆(3)的端部键固定连接，
所述转杆(3)的外侧环形安装有研磨盘(6)，所述研磨筒(2)的底部位置安装有第一过滤网
(4)，所述第一过滤网(4)的中部位置开设有供转杆(3)贯穿的装配槽，所述研磨筒(2)与环
形支架(5)之间的转杆(3)外侧固定连接有一组对称设置的研磨轴(7)，两个所述研磨轴(7)
上均固定连接有齿块一(8)，所述箱体(1)与齿块一(8)相对的内壁安装有若干齿块二(9)，
若干所述齿块二(9)呈环形设置。
2.根据权利要求1所述的一种磷酸铁锂原料超细研磨设备，其特征在于：所述过滤机构
包括定位块(10)、第二过滤网(12)、连接座(13)和电动推杆(14)，所述箱体(1)的内壁固定
连接有一组对称设置的定位块(10)和连接座(13)，两个所述定位块(10)相对的一侧均开设
有滑槽(11)，两个所述滑槽(11)之间滑动配合有同一个第二过滤网(12)，两个所述连接座
(13)的上方均固定连接有电动推杆(14)，两个所述电动推杆(14)远离连接座(13)的一侧分
别与第二过滤网(12)的底侧固定相连接。
3.根据权利要求1所述的一种磷酸铁锂原料超细研磨设备，其特征在于：所述上料机构
包括螺旋输送机(15)、下料筒(17)和入料筒(18)，所述入料筒(18)的旁侧设有螺旋输送机
(15)，所述入料筒(18)的底端开设有出料口一(20)，所述出料口一(20)与螺旋输送机(15)
的入料端相连通，所述螺旋输送机(15)的出料端连通有下料筒(17)，所述下料筒(17)延伸
至箱体(1)内腔的一端与研磨筒(2)相连通。
4.根据权利要求3所述的一种磷酸铁锂原料超细研磨设备，其特征在于：所述下料筒
(17)内安装有呈倾斜设置的导料板(19)。
5.根据权利要求3所述的一种磷酸铁锂原料超细研磨设备，其特征在于：所述箱体(1)
的底端开设有出料口二(22)，所述出料口二(22)的下方设有集料箱(23)。
6.根据权利要求2所述的一种磷酸铁锂原料超细研磨设备，其特征在于：所述第二过滤
网(12)的孔径小于第一过滤网(4)的孔径。

2

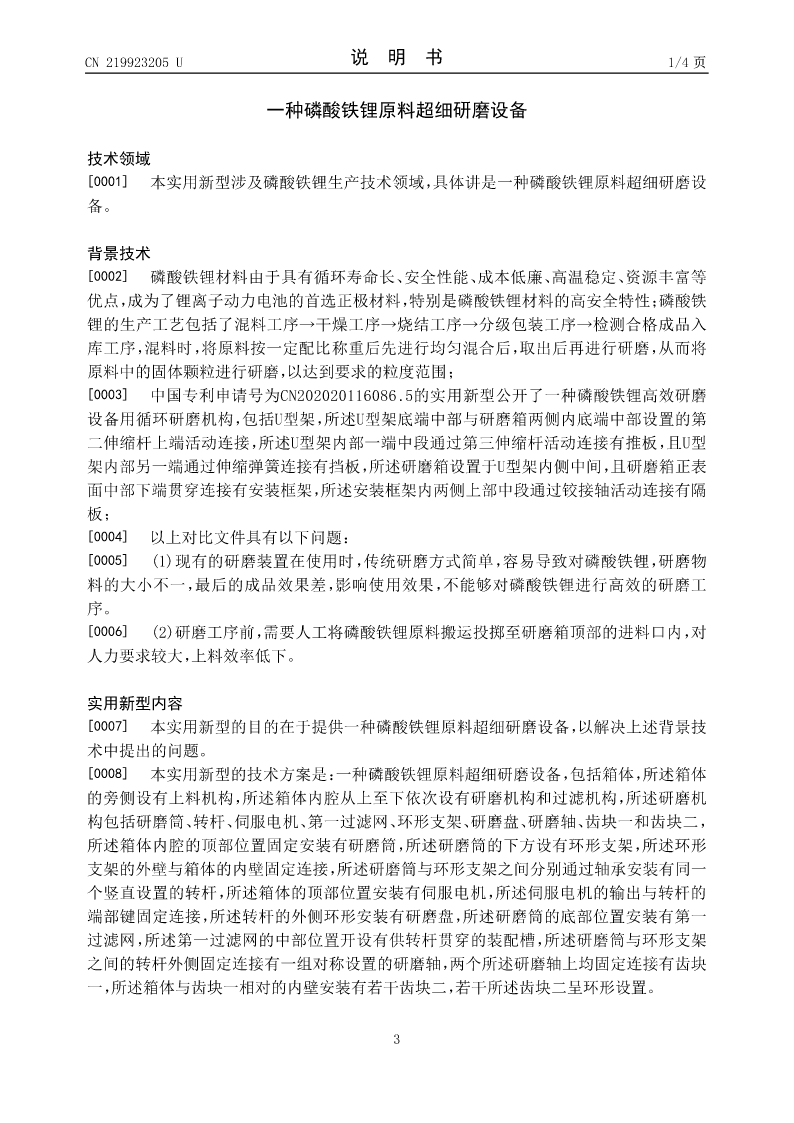

CN219923205U说明书1/4页

一种磷酸铁锂原料超细研磨设备

技术领域
[0001]本实用新型涉及磷酸铁锂生产技术领域，具体讲是一种磷酸铁锂原料超细研磨设
备。

背景技术
[0002]磷酸铁锂材料由于具有循环
