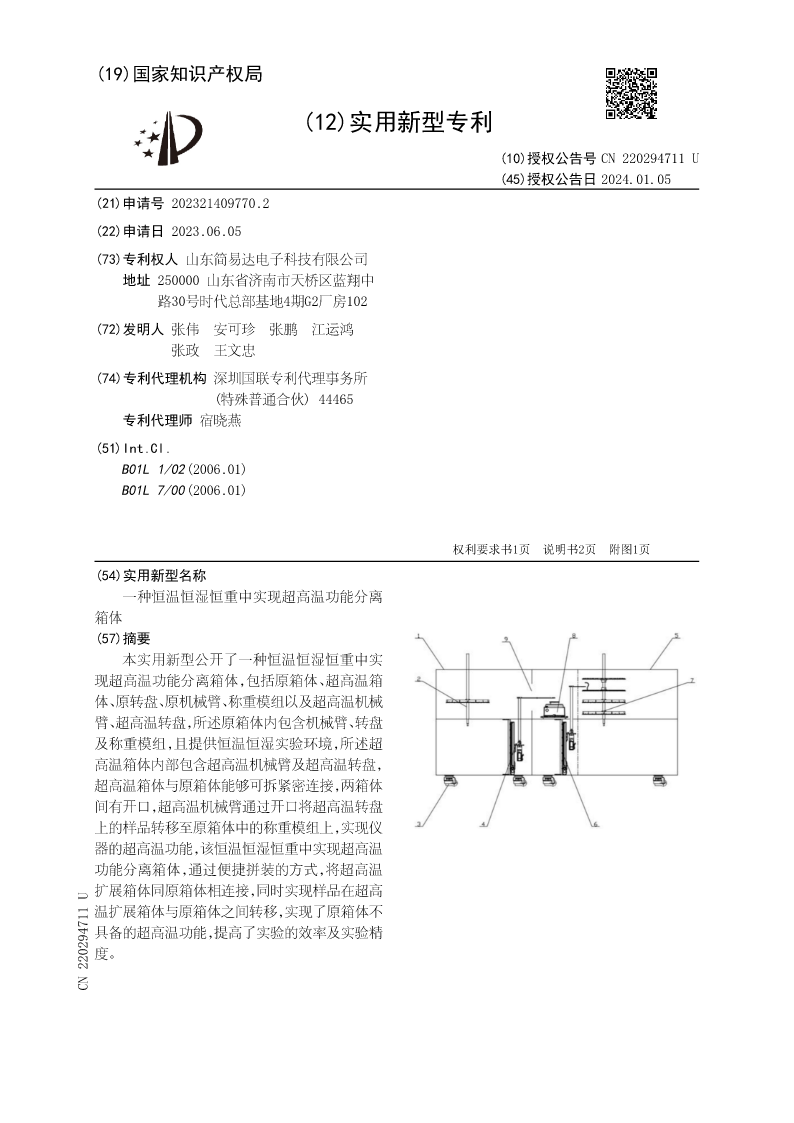

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN220294711U
(45)授权公告日2024.01.05
(21)申请号202321409770.2
(22)申请日2023.06.05

(73)专利权人山东简易达电子科技有限公司
地址250000山东省济南市天桥区蓝翔中
路30号时代总部基地4期G2厂房102
(72)发明人张伟安可珍张鹏江运鸿
张政王文忠
(74)专利代理机构深圳国联专利代理事务所
(特殊普通合伙)44465
专利代理师宿晓燕
(51)Int.Cl.
B01L1/02(2006.01)
B01L7/00(2006.01)



权利要求书1页说明书2页附图1页
(54)实用新型名称
一种恒温恒湿恒重中实现超高温功能分离
箱体
(57)摘要
本实用新型公开了一种恒温恒湿恒重中实
现超高温功能分离箱体,包括原箱体、超高温箱
体、原转盘、原机械臂、称重模组以及超高温机械
臂、超高温转盘,所述原箱体内包含机械臂、转盘
及称重模组,且提供恒温恒湿实验环境,所述超
高温箱体内部包含超高温机械臂及超高温转盘,
超高温箱体与原箱体能够可拆紧密连接,两箱体
间有开口,超高温机械臂通过开口将超高温转盘
上的样品转移至原箱体中的称重模组上,实现仪
器的超高温功能,该恒温恒湿恒重中实现超高温
功能分离箱体,通过便捷拼装的方式,将超高温
扩展箱体同原箱体相连接,同时实现样品在超高
温扩展箱体与原箱体之间转移,实现了原箱体不
具备的超高温功能,提高了实验的效率及实验精
度。
CN220294711U

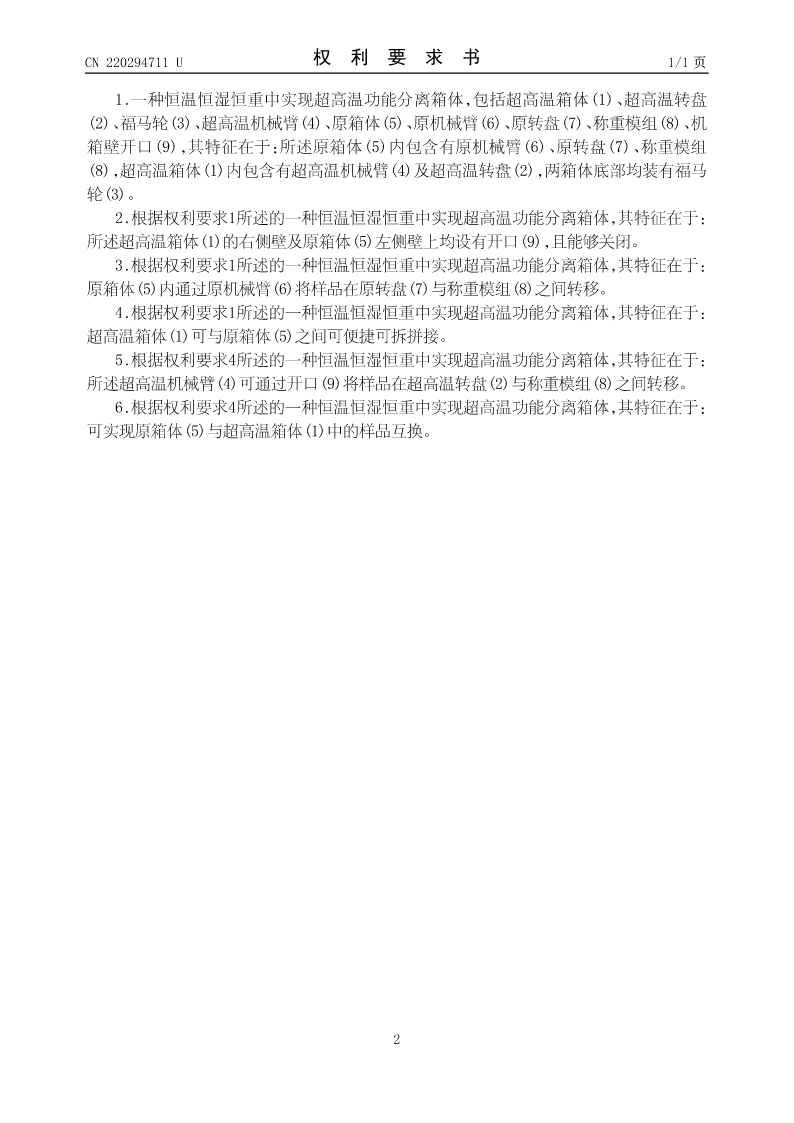

CN220294711U权利要求书1/1页

1.一种恒温恒湿恒重中实现超高温功能分离箱体,包括超高温箱体(1)、超高温转盘
(2)、福马轮(3)、超高温机械臂(4)、原箱体(5)、原机械臂(6)、原转盘(7)、称重模组(8)、机
箱壁开口(9),其特征在于:所述原箱体(5)内包含有原机械臂(6)、原转盘(7)、称重模组
(8),超高温箱体(1)内包含有超高温机械臂(4)及超高温转盘(2),两箱体底部均装有福马
轮(3)。
2.根据权利要求1所述的一种恒温恒湿恒重中实现超高温功能分离箱体,其特征在于:
所述超高温箱体(1)的右侧壁及原箱体(5)左侧壁上均设有开口(9),且能够关闭。
3.根据权利要求1所述的一种恒温恒湿恒重中实现超高温功能分离箱体,其特征在于:
原箱体(5)内通过原机械臂(6)将样品在原转盘(7)与称重模组(8)之间转移。
4.根据权利要求1所述的一种恒温恒湿恒重中实现超高温功能分离箱体,其特征在于:
超高温箱体(1)可与原箱体(5)之间可便捷可拆拼接。
5.根据权利要求4所述的一种恒温恒湿恒重中实现超高温功能分离箱体,其特征在于:
所述超高温机械臂(4)可通过开口(9)将样品在超高温转盘(2)与称重模组(8)之间转移。
6.根据权利要求4所述的一种恒温恒湿恒重中实现超高温功能分离箱体,其特征在于:
可实现原箱体(5)与超高温箱体(1)中的样品互换。


2

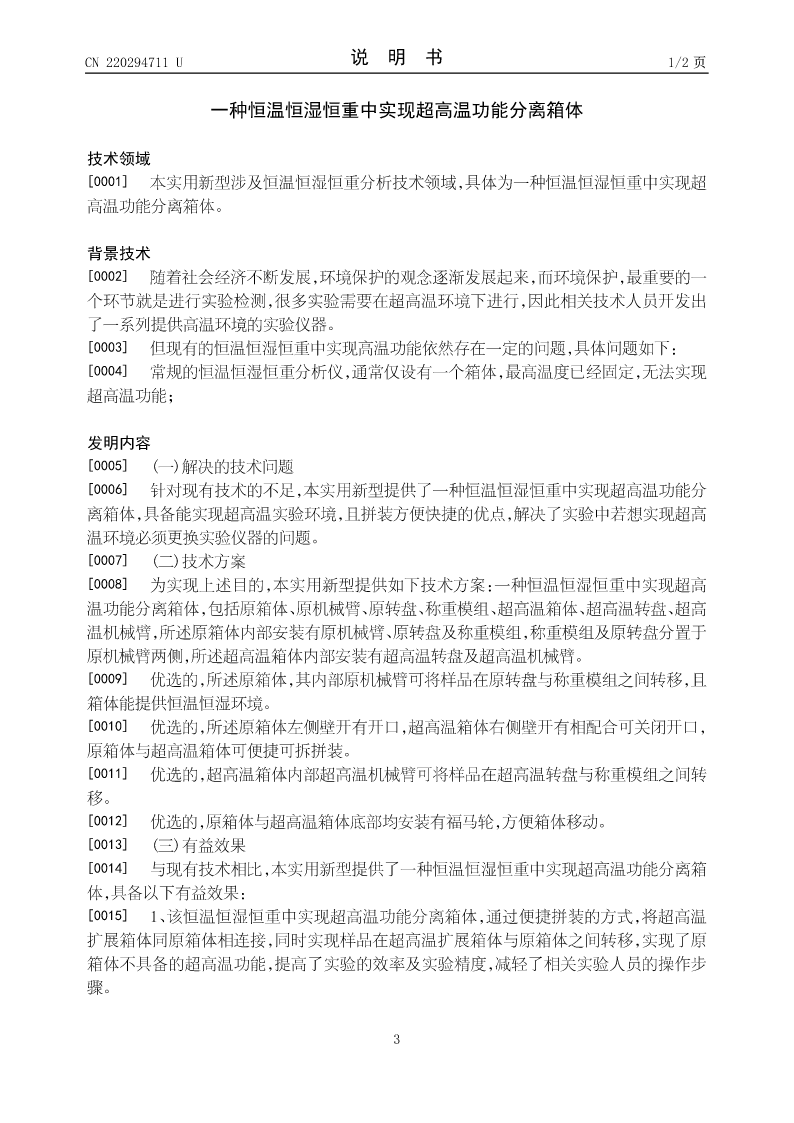

CN220294711U说明书1/2页

一种恒温恒湿恒重中实现超高温功能分离箱体

技术领域
[0001]本实用新型涉及恒温恒湿恒重分析技术领域,具体为一种恒温恒湿恒重中实现超
高温功能分离箱体。

背景技术
[0002]随着社会经济不断发展,环境保护的观念逐渐发展起来,而环境保护,最重要的一
个环节就是进行实验检测,很多实验需要在超高温环境下进行,因此相关技术人员开发出
了一系列提供高温环境的实验仪器。
[0003]但现有的恒温恒湿恒重中实现高温功能依然存在一定的问题,具体问题如下:
[0004]常规的恒温恒湿恒重分析仪,通常仅设有一个箱体,最高温度已经固定,无法实现
超高温功能;

发明内容
[0005](一)解决的技术问题
[0006]针对现有技术的不足,本实用新型提供了一种恒温恒湿恒重中实现超高温功能分
离箱体,具备能实现超高温实验环境,且拼装方便快捷的优点,解决了实验中若想实现超高
温环境必须更换实验仪器的问题。
[0007](二)技术方案
[0008]为实现上述目的,本实用新型提供如下技术方案:一种恒温恒湿恒重中实现超高
温功能分离箱体,包括原箱体、原机械臂、原转盘、称重模组、超高温箱体、超高温转盘、超高
温机械臂,所述原箱体内部安装有原机械臂、原转盘及称重模组,称重模组及原转盘分置于
原机械臂两侧,所述超高温箱体内部安装有超高温转盘及超高温机械臂。
[0009]优选的,所述原箱体,其内部原机械臂可将样品在原转盘与称重模组之间转移,且
箱体能提供恒温恒湿环境。
[0010]优选的,所述原箱体左侧壁开有开口,超高温箱体右侧壁开有相配合可关闭开口,
原箱体与超高温箱体可便捷可拆拼装。
[0011]优选的,超高温箱体内部超高温机
