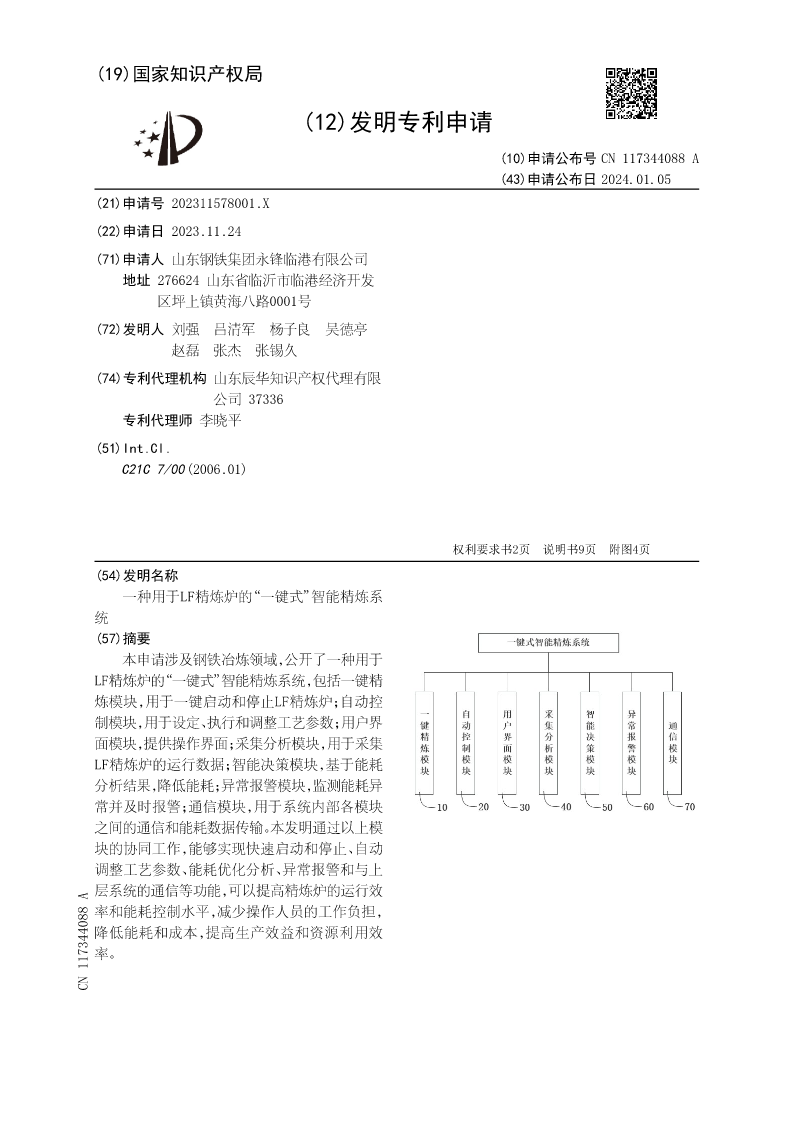

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117344088A
(43)申请公布日2024.01.05
(21)申请号202311578001.X
(22)申请日2023.11.24

(71)申请人山东钢铁集团永锋临港有限公司
地址276624山东省临沂市临港经济开发
区坪上镇黄海八路0001号
(72)发明人刘强吕清军杨子良吴德亭
赵磊张杰张锡久
(74)专利代理机构山东辰华知识产权代理有限
公司37336
专利代理师李晓平
(51)Int.Cl.
C21C7/00(2006.01)




权利要求书2页说明书9页附图4页
(54)发明名称
一种用于LF精炼炉的“一键式”智能精炼系
统
(57)摘要
本申请涉及钢铁冶炼领域,公开了一种用于
LF精炼炉的“一键式”智能精炼系统,包括一键精
炼模块,用于一键启动和停止LF精炼炉;自动控
制模块,用于设定、执行和调整工艺参数;用户界
面模块,提供操作界面;采集分析模块,用于采集
LF精炼炉的运行数据;智能决策模块,基于能耗
分析结果,降低能耗;异常报警模块,监测能耗异
常并及时报警;通信模块,用于系统内部各模块
之间的通信和能耗数据传输。本发明通过以上模
块的协同工作,能够实现快速启动和停止、自动
调整工艺参数、能耗优化分析、异常报警和与上
层系统的通信等功能,可以提高精炼炉的运行效
率和能耗控制水平,减少操作人员的工作负担,
降低能耗和成本,提高生产效益和资源利用效
率。
CN117344088A

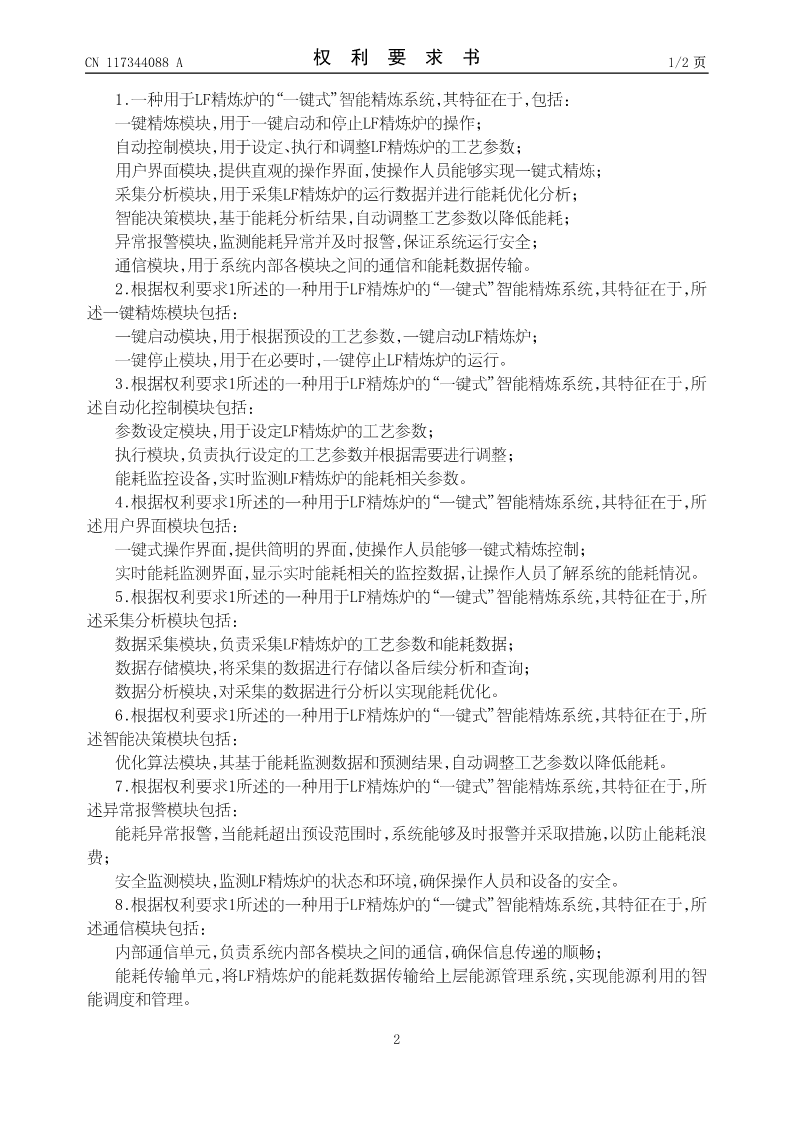

CN117344088A权利要求书1/2页

1.一种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,包括:
一键精炼模块,用于一键启动和停止LF精炼炉的操作;
自动控制模块,用于设定、执行和调整LF精炼炉的工艺参数;
用户界面模块,提供直观的操作界面,使操作人员能够实现一键式精炼;
采集分析模块,用于采集LF精炼炉的运行数据并进行能耗优化分析;
智能决策模块,基于能耗分析结果,自动调整工艺参数以降低能耗;
异常报警模块,监测能耗异常并及时报警,保证系统运行安全;
通信模块,用于系统内部各模块之间的通信和能耗数据传输。
2.根据权利要求1所述的一种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,所
述一键精炼模块包括:
一键启动模块,用于根据预设的工艺参数,一键启动LF精炼炉;
一键停止模块,用于在必要时,一键停止LF精炼炉的运行。
3.根据权利要求1所述的一种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,所
述自动化控制模块包括:
参数设定模块,用于设定LF精炼炉的工艺参数;
执行模块,负责执行设定的工艺参数并根据需要进行调整;
能耗监控设备,实时监测LF精炼炉的能耗相关参数。
4.根据权利要求1所述的一种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,所
述用户界面模块包括:
一键式操作界面,提供简明的界面,使操作人员能够一键式精炼控制;
实时能耗监测界面,显示实时能耗相关的监控数据,让操作人员了解系统的能耗情况。
5.根据权利要求1所述的一种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,所
述采集分析模块包括:
数据采集模块,负责采集LF精炼炉的工艺参数和能耗数据;
数据存储模块,将采集的数据进行存储以备后续分析和查询;
数据分析模块,对采集的数据进行分析以实现能耗优化。
6.根据权利要求1所述的一种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,所
述智能决策模块包括:
优化算法模块,其基于能耗监测数据和预测结果,自动调整工艺参数以降低能耗。
7.根据权利要求1所述的一种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,所
述异常报警模块包括:
能耗异常报警,当能耗超出预设范围时,系统能够及时报警并采取措施,以防止能耗浪
费;
安全监测模块,监测LF精炼炉的状态和环境,确保操作人员和设备的安全。
8.根据权利要求1所述的一种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,所
述通信模块包括:
内部通信单元,负责系统内部各模块之间的通信,确保信息传递的顺畅;
能耗传输单元,将LF精炼炉的能耗数据传输给上层能源管理系统,实现能源利用的智
能调度和管理。

2

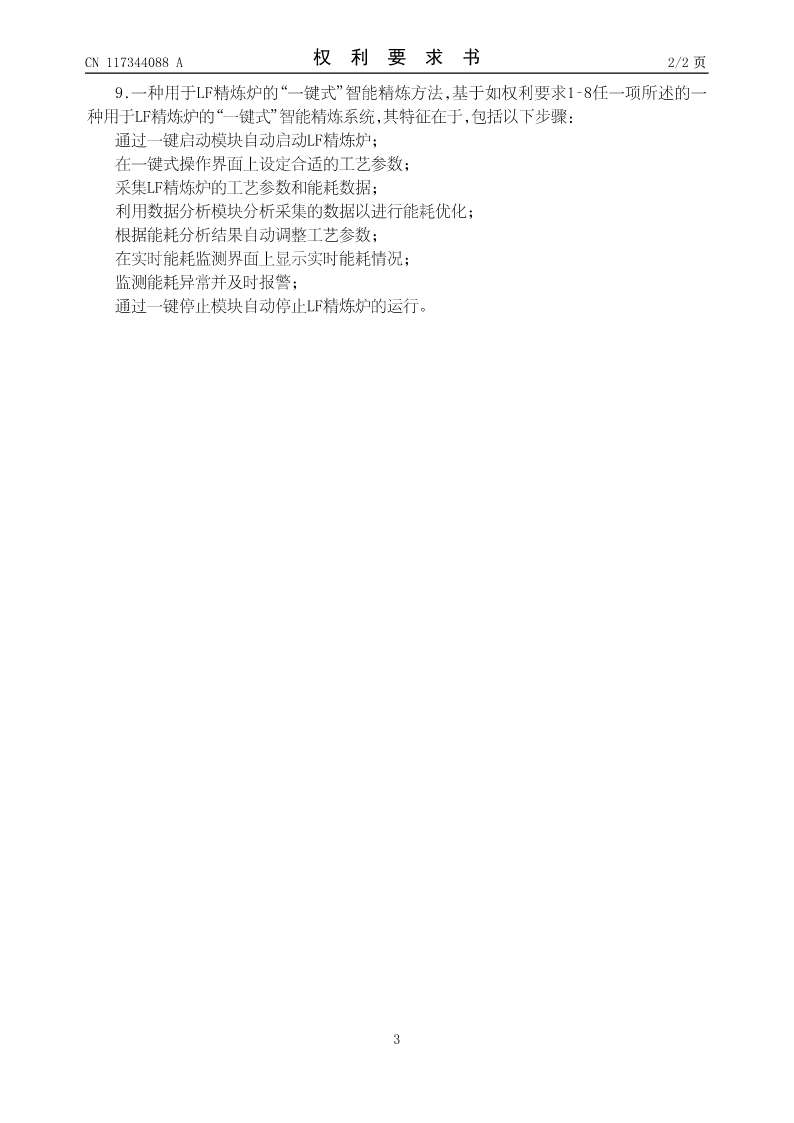

CN117344088A权利要求书2/2页
9.一种用于LF精炼炉的“一键式”智能精炼方法,基于如权利要求1‑8任一项所述的一
种用于LF精炼炉的“一键式”智能精炼系统,其特征在于,包括以下步骤:
通过一键启动模块自动启动LF精炼炉;
在一键式操作界面上设定合适的工艺参数;
采集LF精炼炉的工艺参数和能耗数据;
利用数据分析模块分析采集的数据以进行能耗优化;
根据能耗分析结果自动调整工艺参数;
在实时能耗监测界面上显示实时能耗情况;
监测能耗异常并及时报警
