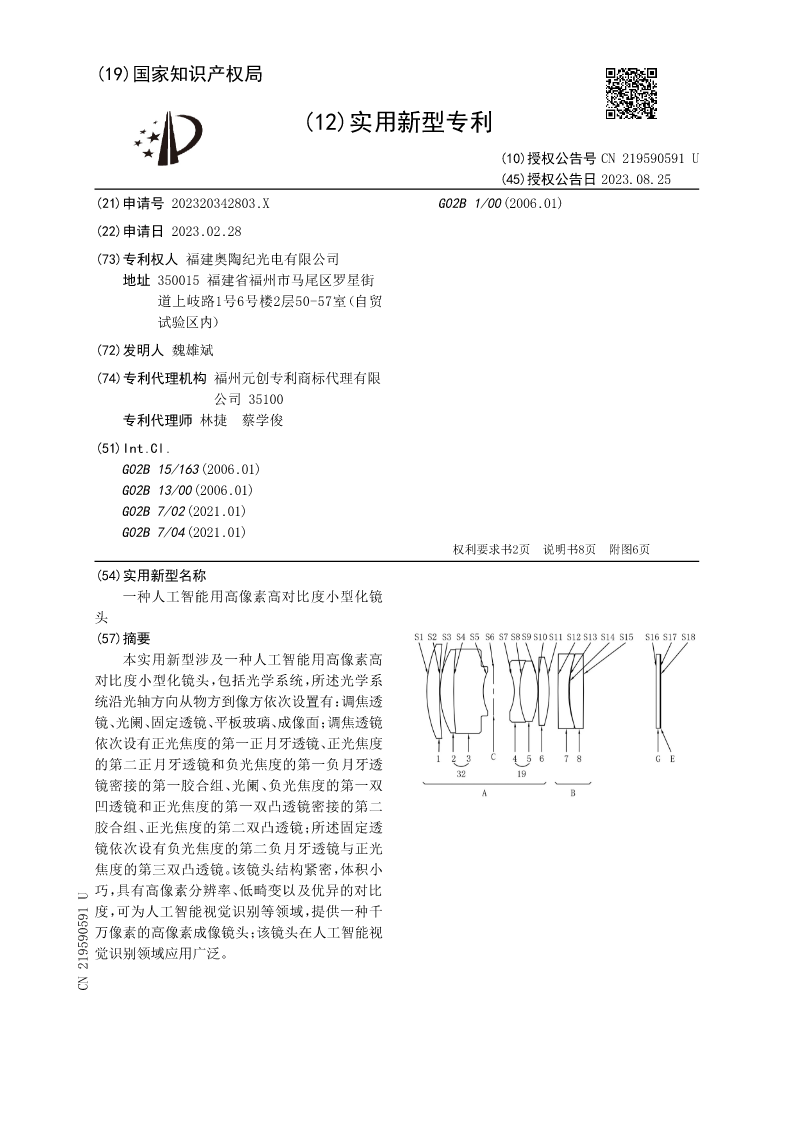

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219590591U
(45)授权公告日2023.08.25
(21)申请号202320342803.XG02B1/00(2006.01)

(22)申请日2023.02.28
(73)专利权人福建奥陶纪光电有限公司
地址350015福建省福州市马尾区罗星街
道上岐路1号6号楼2层50-57室（自贸
试验区内）
(72)发明人魏雄斌
(74)专利代理机构福州元创专利商标代理有限
公司35100
专利代理师林捷蔡学俊
(51)Int.Cl.
G02B15/163(2006.01)
G02B13/00(2006.01)
G02B7/02(2021.01)
G02B7/04(2021.01)
权利要求书2页说明书8页附图6页
(54)实用新型名称
一种人工智能用高像素高对比度小型化镜
头
(57)摘要
本实用新型涉及一种人工智能用高像素高
对比度小型化镜头，包括光学系统，所述光学系
统沿光轴方向从物方到像方依次设置有：调焦透
镜、光阑、固定透镜、平板玻璃、成像面；调焦透镜
依次设有正光焦度的第一正月牙透镜、正光焦度
的第二正月牙透镜和负光焦度的第一负月牙透
镜密接的第一胶合组、光阑、负光焦度的第一双
凹透镜和正光焦度的第一双凸透镜密接的第二
胶合组、正光焦度的第二双凸透镜；所述固定透
镜依次设有负光焦度的第二负月牙透镜与正光
焦度的第三双凸透镜。该镜头结构紧密，体积小
巧，具有高像素分辨率、低畸变以及优异的对比
度，可为人工智能视觉识别等领域，提供一种千
万像素的高像素成像镜头；该镜头在人工智能视
觉识别领域应用广泛。
CN219590591U

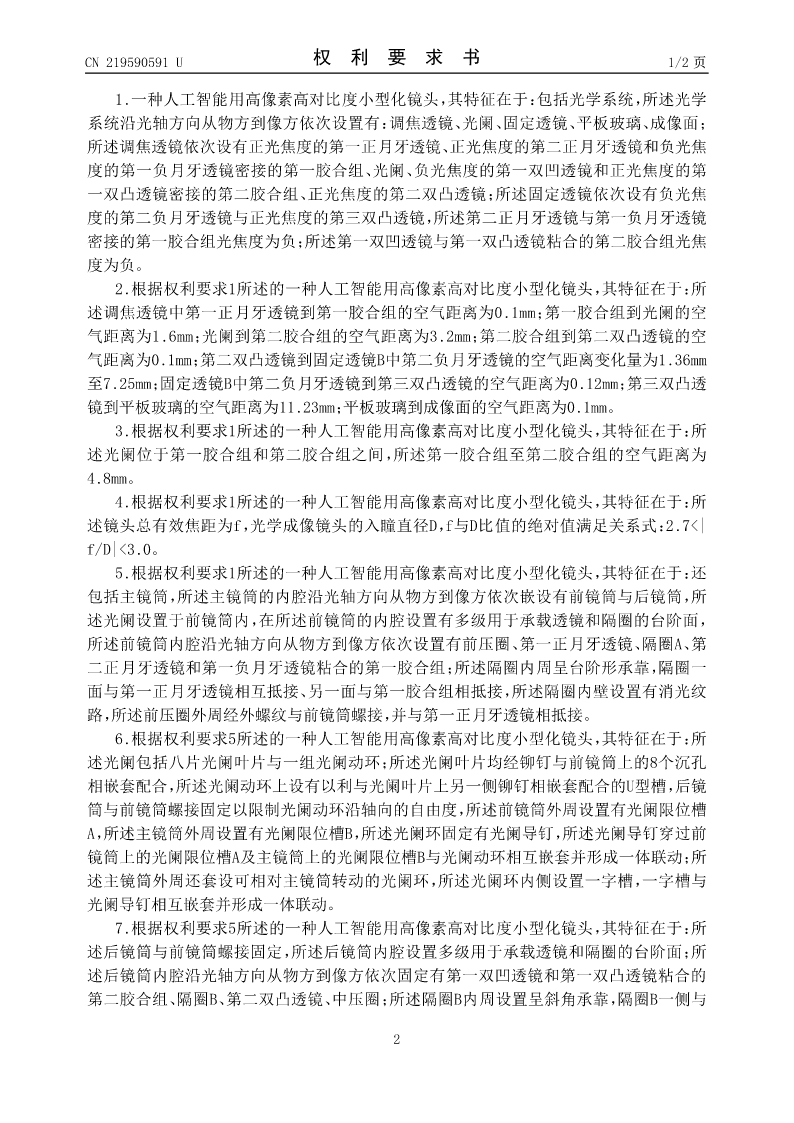

CN219590591U权利要求书1/2页

1.一种人工智能用高像素高对比度小型化镜头，其特征在于：包括光学系统，所述光学
系统沿光轴方向从物方到像方依次设置有：调焦透镜、光阑、固定透镜、平板玻璃、成像面；
所述调焦透镜依次设有正光焦度的第一正月牙透镜、正光焦度的第二正月牙透镜和负光焦
度的第一负月牙透镜密接的第一胶合组、光阑、负光焦度的第一双凹透镜和正光焦度的第
一双凸透镜密接的第二胶合组、正光焦度的第二双凸透镜；所述固定透镜依次设有负光焦
度的第二负月牙透镜与正光焦度的第三双凸透镜，所述第二正月牙透镜与第一负月牙透镜
密接的第一胶合组光焦度为负；所述第一双凹透镜与第一双凸透镜粘合的第二胶合组光焦
度为负。
2.根据权利要求1所述的一种人工智能用高像素高对比度小型化镜头，其特征在于：所
述调焦透镜中第一正月牙透镜到第一胶合组的空气距离为0.1mm；第一胶合组到光阑的空
气距离为1.6mm；光阑到第二胶合组的空气距离为3.2mm；第二胶合组到第二双凸透镜的空
气距离为0.1mm；第二双凸透镜到固定透镜B中第二负月牙透镜的空气距离变化量为1.36mm
至7.25mm；固定透镜B中第二负月牙透镜到第三双凸透镜的空气距离为0.12mm；第三双凸透
镜到平板玻璃的空气距离为11.23mm；平板玻璃到成像面的空气距离为0.1mm。
3.根据权利要求1所述的一种人工智能用高像素高对比度小型化镜头，其特征在于：所
述光阑位于第一胶合组和第二胶合组之间，所述第一胶合组至第二胶合组的空气距离为
4.8mm。
4.根据权利要求1所述的一种人工智能用高像素高对比度小型化镜头，其特征在于：所
述镜头总有效焦距为f，光学成像镜头的入瞳直径D，f与D比值的绝对值满足关系式：2.7<|
f/D|<3.0。
5.根据权利要求1所述的一种人工智能用高像素高对比度小型化镜头，其特征在于：还
包括主镜筒，所述主镜筒的内腔沿光轴方向从物方到像方依次嵌设有前镜筒与后镜筒，所
述光阑设置于前镜筒内，在所述前镜筒的内腔设置有多级用于承载透镜和隔圈的台阶面，
所述前镜筒内腔沿光轴方向从物方到像方依次设置有前压圈、第一正月牙透镜、隔圈A、第
二正月牙透镜和第一负月牙透镜粘合的第一胶合组；所述隔圈内周呈台阶形承靠，隔圈一
面与第一正月牙透镜相互抵接、另一面与第一胶合组相抵接，所述隔圈内壁设置有消光纹
路，所述前压圈外周经外螺纹与前镜筒螺接，并与第一正月牙透镜相抵接。
6.根据权利要求5所述的一种人工智能用高像素高对比度小型化镜头，其特征在于：所
述光阑包括八片光阑叶片与一组光阑动环；所述光阑叶片均经铆钉与前镜筒上的8个沉孔
相嵌套配合，所述光阑动环上设有以利与光阑叶片上另一侧铆钉相嵌套配合的U型槽，后镜
筒与前镜筒螺接固定以限制光阑动环沿轴向的自由度，所述前镜筒外周设置有光阑限位槽
A，所述主镜筒外周设置有光阑限位槽B，所述光阑环固定有光阑导钉，所述光阑导钉穿过前
镜筒上的光阑限位槽A及主镜筒上的光阑限位槽B与光阑动环相互嵌套并形成一体联动；所
述主镜筒外周还套设可相
