202320808552X一种可升降式刮板输送机.pdf

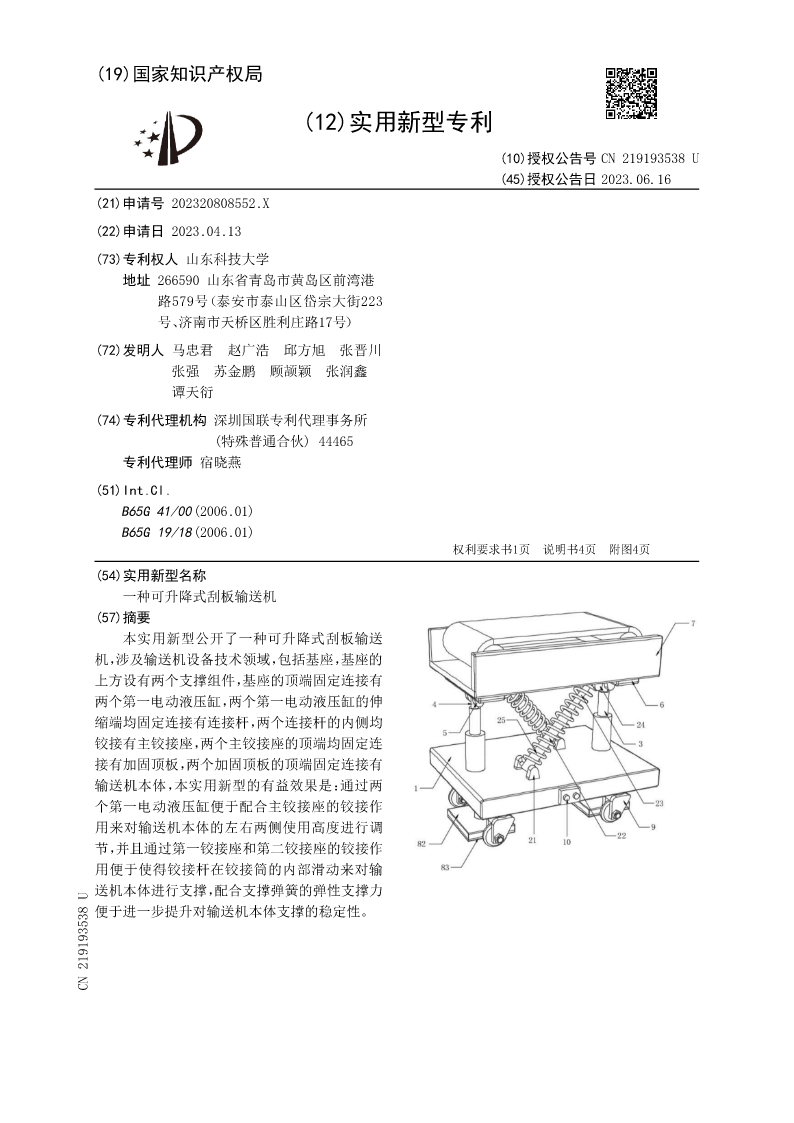

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219193538U
(45)授权公告日2023.06.16
(21)申请号202320808552.X
(22)申请日2023.04.13
(73)专利权人山东科技大学
地址266590山东省青岛市黄岛区前湾港
路579号（泰安市泰山区岱宗大街223
号、济南市天桥区胜利庄路17号）
(72)发明人马忠君赵广浩邱方旭张晋川
张强苏金鹏顾颉颖张润鑫
谭天衍
(74)专利代理机构深圳国联专利代理事务所
(特殊普通合伙)44465
专利代理师宿晓燕
(51)Int.Cl.
B65G41/00(2006.01)
B65G19/18(2006.01)
权利要求书1页说明书4页附图4页
(54)实用新型名称
一种可升降式刮板输送机
(57)摘要
本实用新型公开了一种可升降式刮板输送
机，涉及输送机设备技术领域，包括基座，基座的
上方设有两个支撑组件，基座的顶端固定连接有
两个第一电动液压缸，两个第一电动液压缸的伸
缩端均固定连接有连接杆，两个连接杆的内侧均
铰接有主铰接座，两个主铰接座的顶端均固定连
接有加固顶板，两个加固顶板的顶端固定连接有
输送机本体，本实用新型的有益效果是：通过两
个第一电动液压缸便于配合主铰接座的铰接作
用来对输送机本体的左右两侧使用高度进行调
节，并且通过第一铰接座和第二铰接座的铰接作
用便于使得铰接杆在铰接筒的内部滑动来对输
送机本体进行支撑，配合支撑弹簧的弹性支撑力
便于进一步提升对输送机本体支撑的稳定性。
CN219193538U

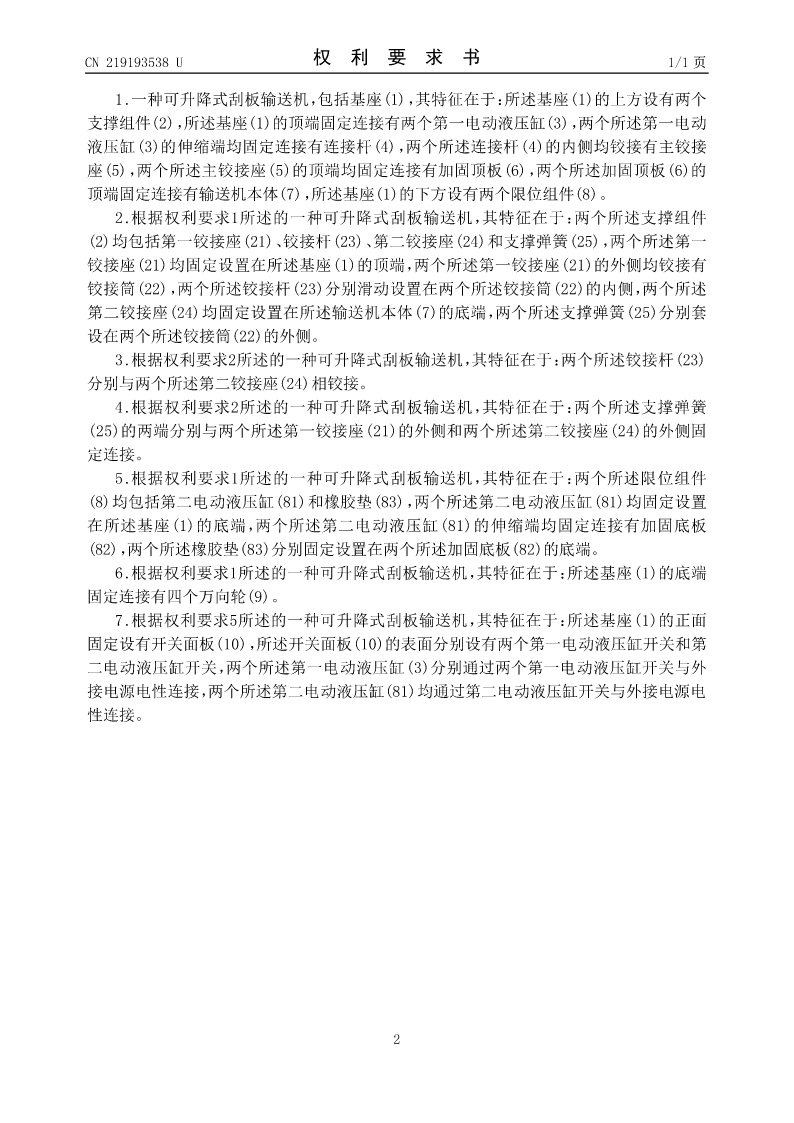

CN219193538U权利要求书1/1页

1.一种可升降式刮板输送机，包括基座(1)，其特征在于：所述基座(1)的上方设有两个
支撑组件(2)，所述基座(1)的顶端固定连接有两个第一电动液压缸(3)，两个所述第一电动
液压缸(3)的伸缩端均固定连接有连接杆(4)，两个所述连接杆(4)的内侧均铰接有主铰接
座(5)，两个所述主铰接座(5)的顶端均固定连接有加固顶板(6)，两个所述加固顶板(6)的
顶端固定连接有输送机本体(7)，所述基座(1)的下方设有两个限位组件(8)。
2.根据权利要求1所述的一种可升降式刮板输送机，其特征在于：两个所述支撑组件
(2)均包括第一铰接座(21)、铰接杆(23)、第二铰接座(24)和支撑弹簧(25)，两个所述第一
铰接座(21)均固定设置在所述基座(1)的顶端，两个所述第一铰接座(21)的外侧均铰接有
铰接筒(22)，两个所述铰接杆(23)分别滑动设置在两个所述铰接筒(22)的内侧，两个所述
第二铰接座(24)均固定设置在所述输送机本体(7)的底端，两个所述支撑弹簧(25)分别套
设在两个所述铰接筒(22)的外侧。
3.根据权利要求2所述的一种可升降式刮板输送机，其特征在于：两个所述铰接杆(23)
分别与两个所述第二铰接座(24)相铰接。
4.根据权利要求2所述的一种可升降式刮板输送机，其特征在于：两个所述支撑弹簧
(25)的两端分别与两个所述第一铰接座(21)的外侧和两个所述第二铰接座(24)的外侧固
定连接。
5.根据权利要求1所述的一种可升降式刮板输送机，其特征在于：两个所述限位组件
(8)均包括第二电动液压缸(81)和橡胶垫(83)，两个所述第二电动液压缸(81)均固定设置
在所述基座(1)的底端，两个所述第二电动液压缸(81)的伸缩端均固定连接有加固底板
(82)，两个所述橡胶垫(83)分别固定设置在两个所述加固底板(82)的底端。
6.根据权利要求1所述的一种可升降式刮板输送机，其特征在于：所述基座(1)的底端
固定连接有四个万向轮(9)。
7.根据权利要求5所述的一种可升降式刮板输送机，其特征在于：所述基座(1)的正面
固定设有开关面板(10)，所述开关面板(10)的表面分别设有两个第一电动液压缸开关和第
二电动液压缸开关，两个所述第一电动液压缸(3)分别通过两个第一电动液压缸开关与外
接电源电性连接，两个所述第二电动液压缸(81)均通过第二电动液压缸开关与外接电源电
性连接。

2

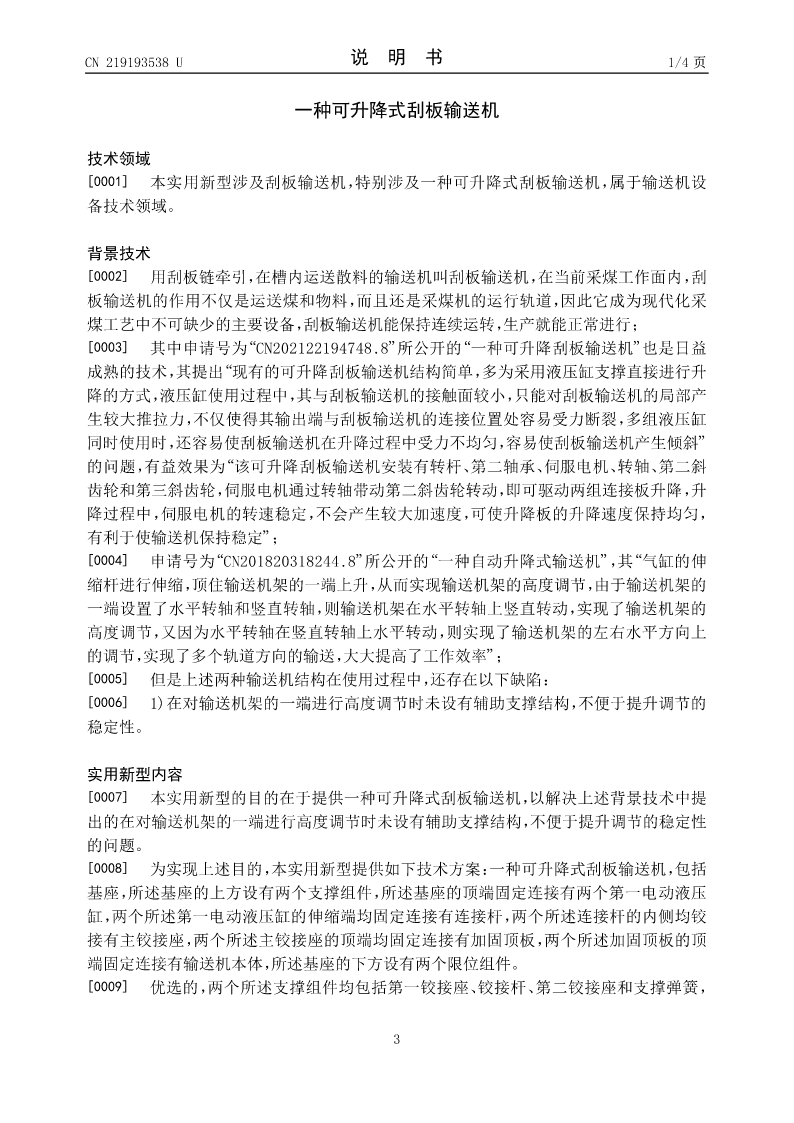

CN219193538U说明书1/4页

一种可升降式刮板输送机

技术领域
[0001]本实用新型涉及刮板输送机，特别涉及一种可升降式刮板输送机，属于输送机设
备技术领域。

背景技术
[0002]用刮板链牵引，在槽内运送散料的输送机叫刮板输送机，在当前采煤工作面内，刮
板输送机的作用不仅是运送煤和物料，而且还是采煤机的运行轨道，因此它成为现代化采
煤工艺中不可缺少的主要设备，刮板输送机能保持连续运转，生产就能正常进行；
[0003]其中申请号为“CN202122194748.8”所公开的“一种可升降刮板输送机”也是日益

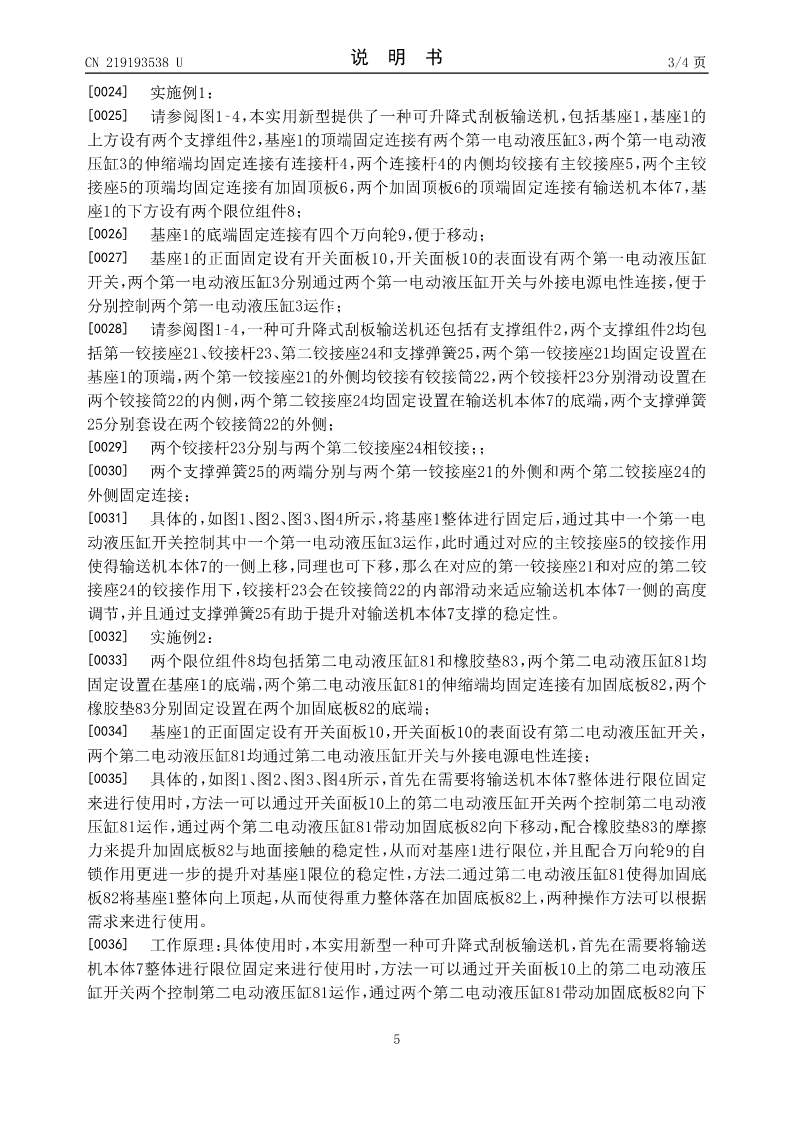

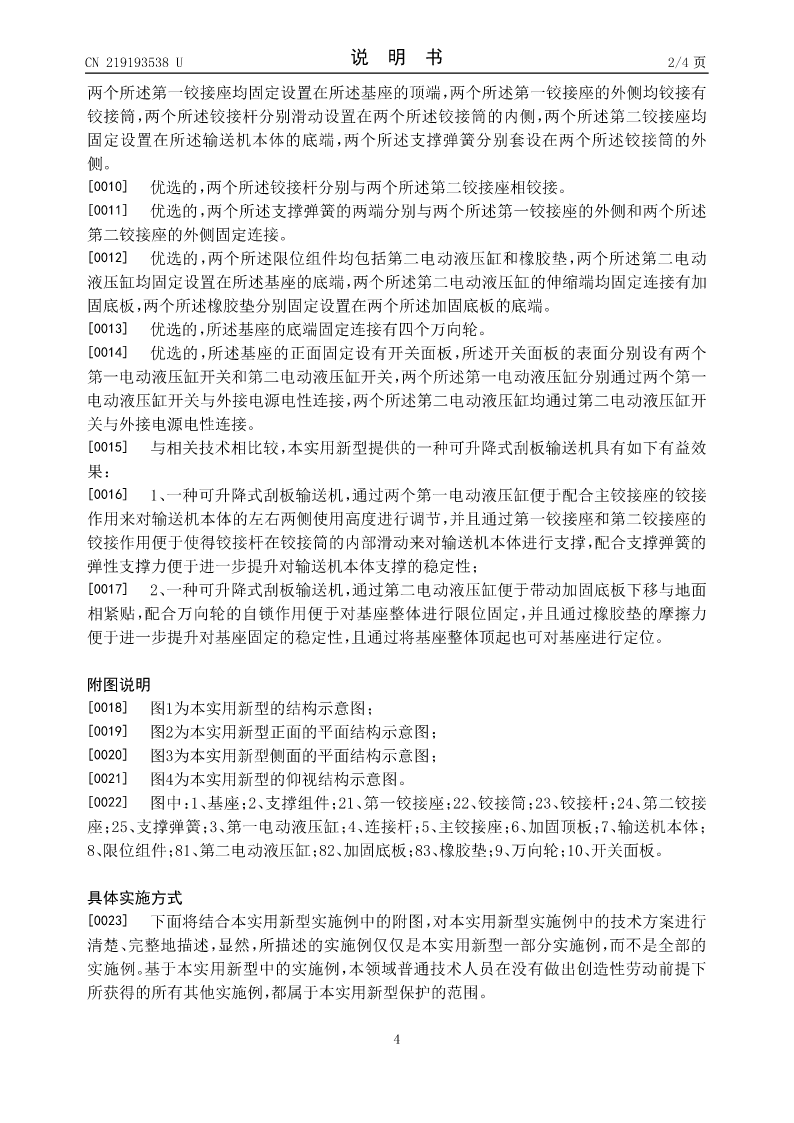

成熟的技术，其提出“现有的可升降刮板输送机结构简
