(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219636554U
(45)授权公告日2023.09.05
(21)申请号202321245376.X
(22)申请日2023.05.23
(73)专利权人广西旅发建筑装饰工程有限公司
地址530000广西壮族自治区南宁市兴宁
区温泉路19号国悦·九曲湾碧湖园3
号楼2单元十四层1403号房
(72)发明人徐俊梁忠刘雪冬丘凤琴
(74)专利代理机构北京奥肯律师事务所11881
专利代理师周桐
(51)Int.Cl.
B65H35/02(2006.01)
B08B5/02(2006.01)




权利要求书1页说明书3页附图2页

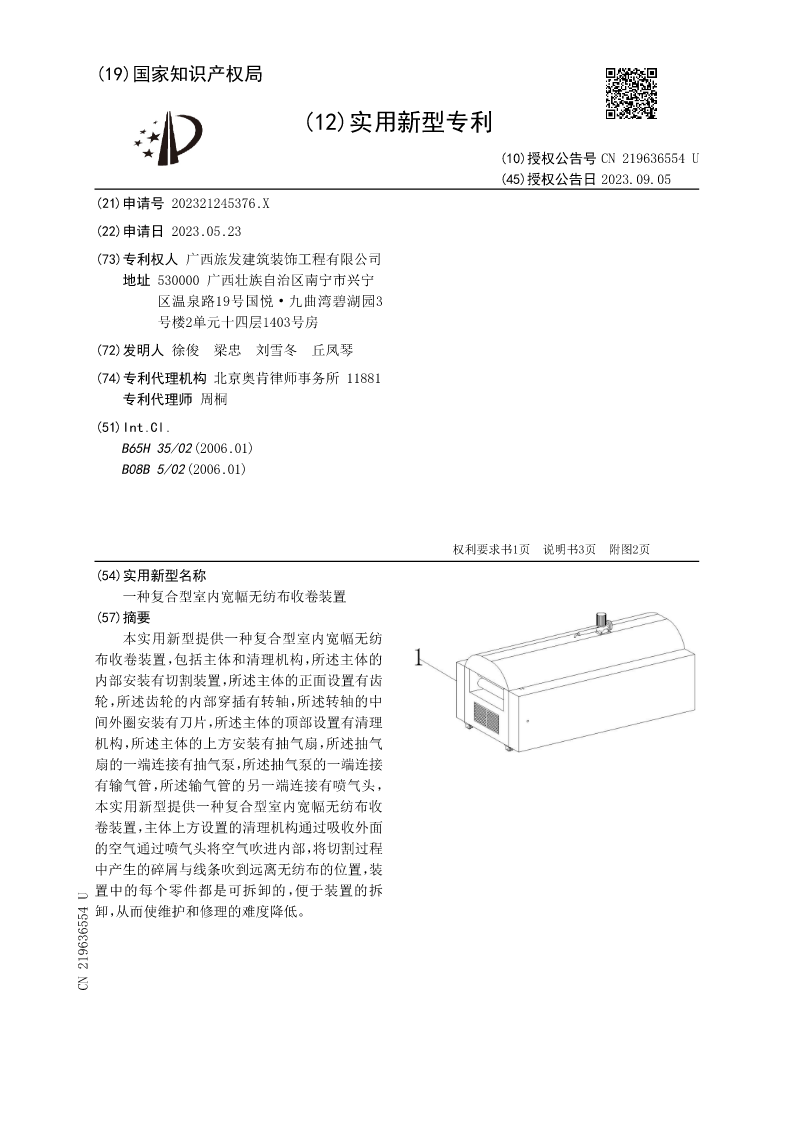

(54)实用新型名称
一种复合型室内宽幅无纺布收卷装置
(57)摘要
本实用新型提供一种复合型室内宽幅无纺
布收卷装置,包括主体和清理机构,所述主体的
内部安装有切割装置,所述主体的正面设置有齿
轮,所述齿轮的内部穿插有转轴,所述转轴的中
间外圈安装有刀片,所述主体的顶部设置有清理
机构,所述主体的上方安装有抽气扇,所述抽气
扇的一端连接有抽气泵,所述抽气泵的一端连接
有输气管,所述输气管的另一端连接有喷气头,
本实用新型提供一种复合型室内宽幅无纺布收
卷装置,主体上方设置的清理机构通过吸收外面
的空气通过喷气头将空气吹进内部,将切割过程
中产生的碎屑与线条吹到远离无纺布的位置,装
置中的每个零件都是可拆卸的,便于装置的拆
卸,从而使维护和修理的难度降低。
CN219636554U

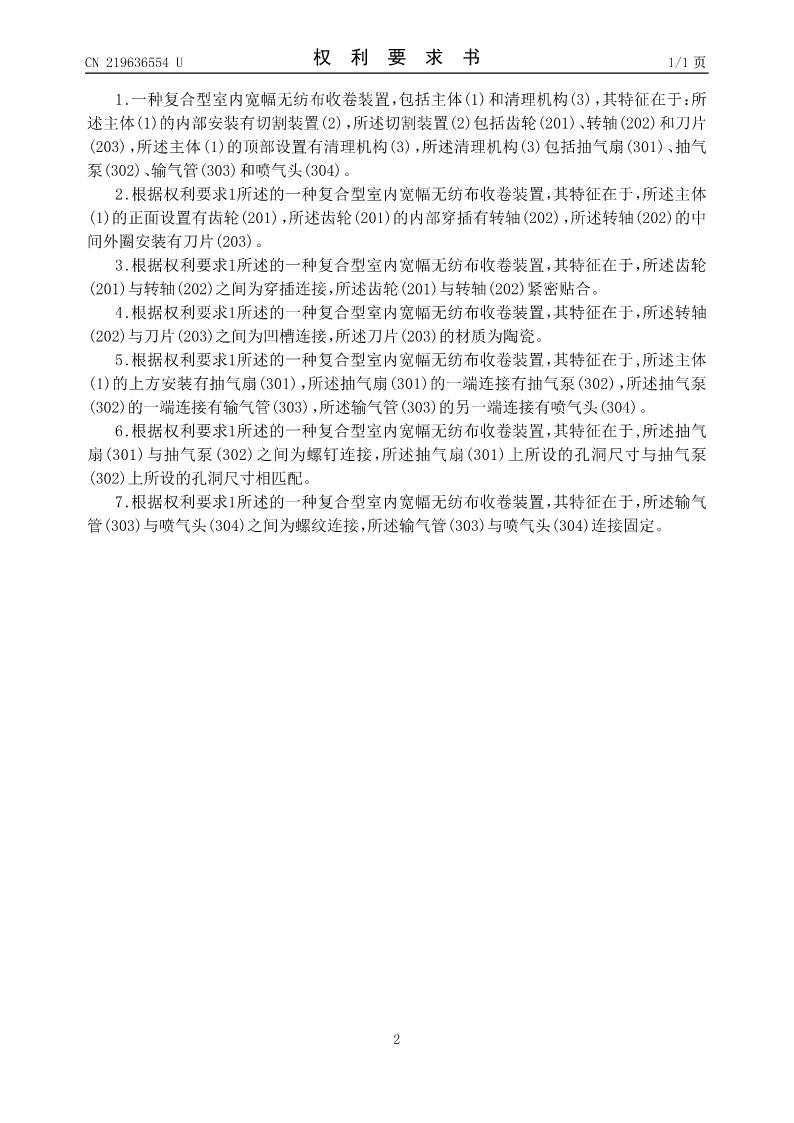

CN219636554U权利要求书1/1页

1.一种复合型室内宽幅无纺布收卷装置,包括主体(1)和清理机构(3),其特征在于:所
述主体(1)的内部安装有切割装置(2),所述切割装置(2)包括齿轮(201)、转轴(202)和刀片
(203),所述主体(1)的顶部设置有清理机构(3),所述清理机构(3)包括抽气扇(301)、抽气
泵(302)、输气管(303)和喷气头(304)。
2.根据权利要求1所述的一种复合型室内宽幅无纺布收卷装置,其特征在于,所述主体
(1)的正面设置有齿轮(201),所述齿轮(201)的内部穿插有转轴(202),所述转轴(202)的中
间外圈安装有刀片(203)。
3.根据权利要求1所述的一种复合型室内宽幅无纺布收卷装置,其特征在于,所述齿轮
(201)与转轴(202)之间为穿插连接,所述齿轮(201)与转轴(202)紧密贴合。
4.根据权利要求1所述的一种复合型室内宽幅无纺布收卷装置,其特征在于,所述转轴
(202)与刀片(203)之间为凹槽连接,所述刀片(203)的材质为陶瓷。
5.根据权利要求1所述的一种复合型室内宽幅无纺布收卷装置,其特征在于,所述主体
(1)的上方安装有抽气扇(301),所述抽气扇(301)的一端连接有抽气泵(302),所述抽气泵
(302)的一端连接有输气管(303),所述输气管(303)的另一端连接有喷气头(304)。
6.根据权利要求1所述的一种复合型室内宽幅无纺布收卷装置,其特征在于,所述抽气
扇(301)与抽气泵(302)之间为螺钉连接,所述抽气扇(301)上所设的孔洞尺寸与抽气泵
(302)上所设的孔洞尺寸相匹配。
7.根据权利要求1所述的一种复合型室内宽幅无纺布收卷装置,其特征在于,所述输气
管(303)与喷气头(304)之间为螺纹连接,所述输气管(303)与喷气头(304)连接固定。


2

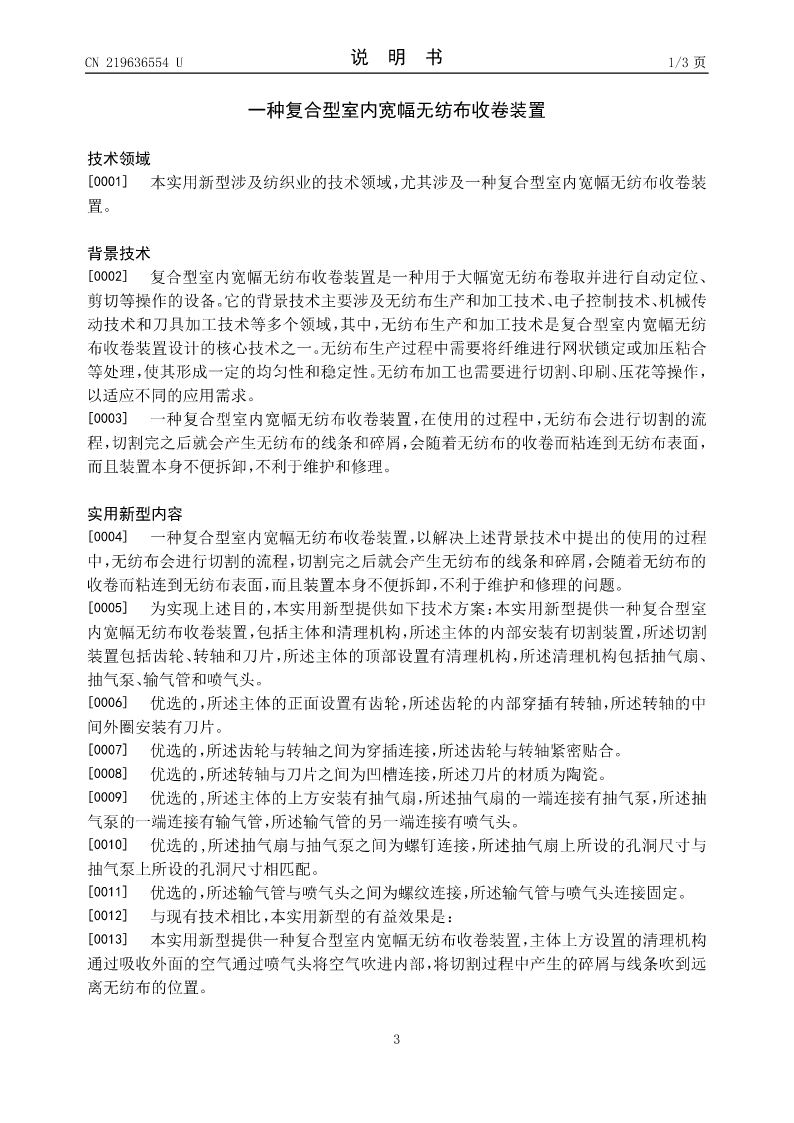

CN219636554U说明书1/3页

一种复合型室内宽幅无纺布收卷装置

技术领域
[0001]本实用新型涉及纺织业的技术领域,尤其涉及一种复合型室内宽幅无纺布收卷装
置。

背景技术
[0002]复合型室内宽幅无纺布收卷装置是一种用于大幅宽无纺布卷取并进行自动定位、
剪切等操作的设备。它的背景技术主要涉及无纺布生产和加工技术、电子控制技术、机械传
动技术和刀具加工技术等多个领域,其中,无纺布生产和加工技术是复合型室内宽幅无纺
布收卷装置设计的核心技术之一。无纺布生产过程中需要将纤维进行网状锁定或加压粘合
等处理,使其形成一定的均匀性和稳定性。无纺布加工也需要进行切割、印刷、压花等操作,
以适应不同的应用需求。
[0003]一种复合型室内宽幅无纺布收卷装置,在使用的过程中,无纺布会进行切割的流
程,切割完之后就会产生无纺布的线条和碎屑,会随着无纺布的收卷而粘连到无纺布表面,
而且装置本身不便拆卸,不利于维护和修理。

实用新型内容
[0004]一种复合型室内宽幅无纺布收卷装置,以解决上述背景技术中提出的使用的过程
中,无纺布会进行切割的流程,切割完之后就会产生无纺布的线条和碎屑,会随着无纺布的
收卷而粘连到无纺布表面,而且装置本身不便拆卸,不利于维护和修理的问题。
[0005]为实现上述
