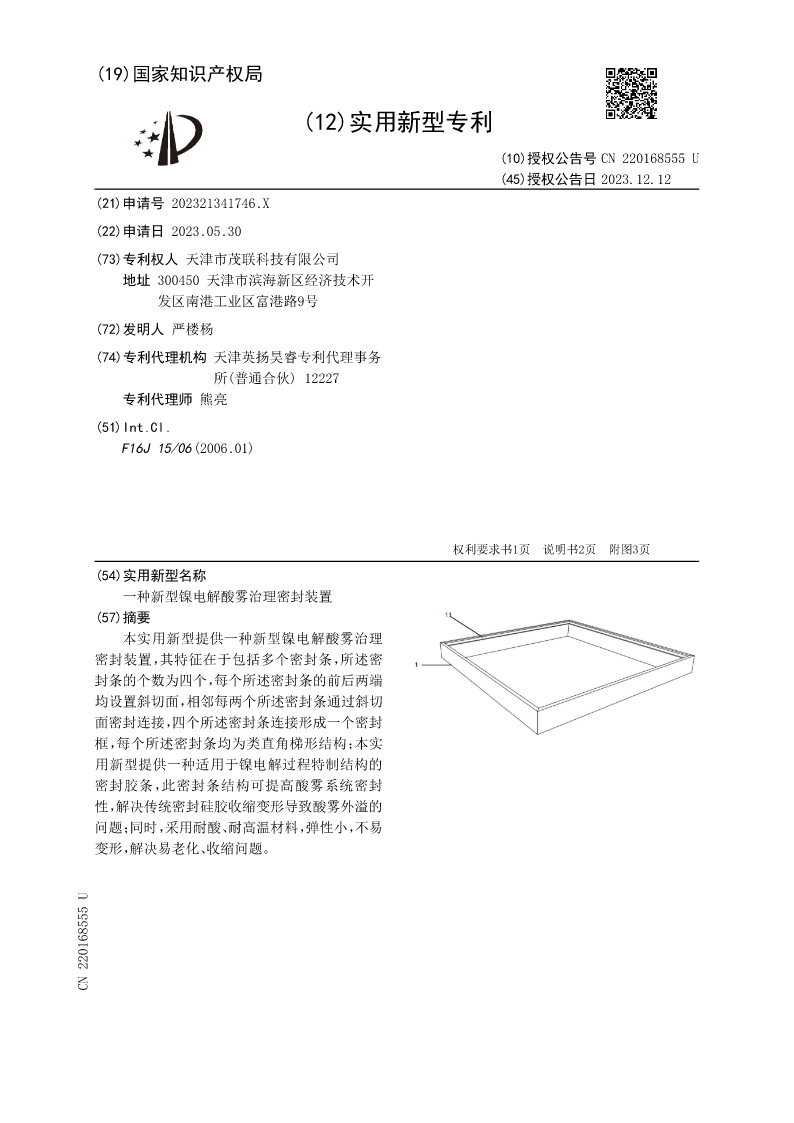

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN220168555U
(45)授权公告日2023.12.12
(21)申请号202321341746.X
(22)申请日2023.05.30
(73)专利权人天津市茂联科技有限公司
地址300450天津市滨海新区经济技术开
发区南港工业区富港路9号
(72)发明人严楼杨
(74)专利代理机构天津英扬昊睿专利代理事务
所(普通合伙)12227
专利代理师熊亮
(51)Int.Cl.
F16J15/06(2006.01)




权利要求书1页说明书2页附图3页
(54)实用新型名称
一种新型镍电解酸雾治理密封装置
(57)摘要
本实用新型提供一种新型镍电解酸雾治理
密封装置,其特征在于包括多个密封条,所述密
封条的个数为四个,每个所述密封条的前后两端
均设置斜切面,相邻每两个所述密封条通过斜切
面密封连接,四个所述密封条连接形成一个密封
框,每个所述密封条均为类直角梯形结构;本实
用新型提供一种适用于镍电解过程特制结构的
密封胶条,此密封条结构可提高酸雾系统密封
性,解决传统密封硅胶收缩变形导致酸雾外溢的
问题;同时,采用耐酸、耐高温材料,弹性小,不易
变形,解决易老化、收缩问题。
CN220168555U

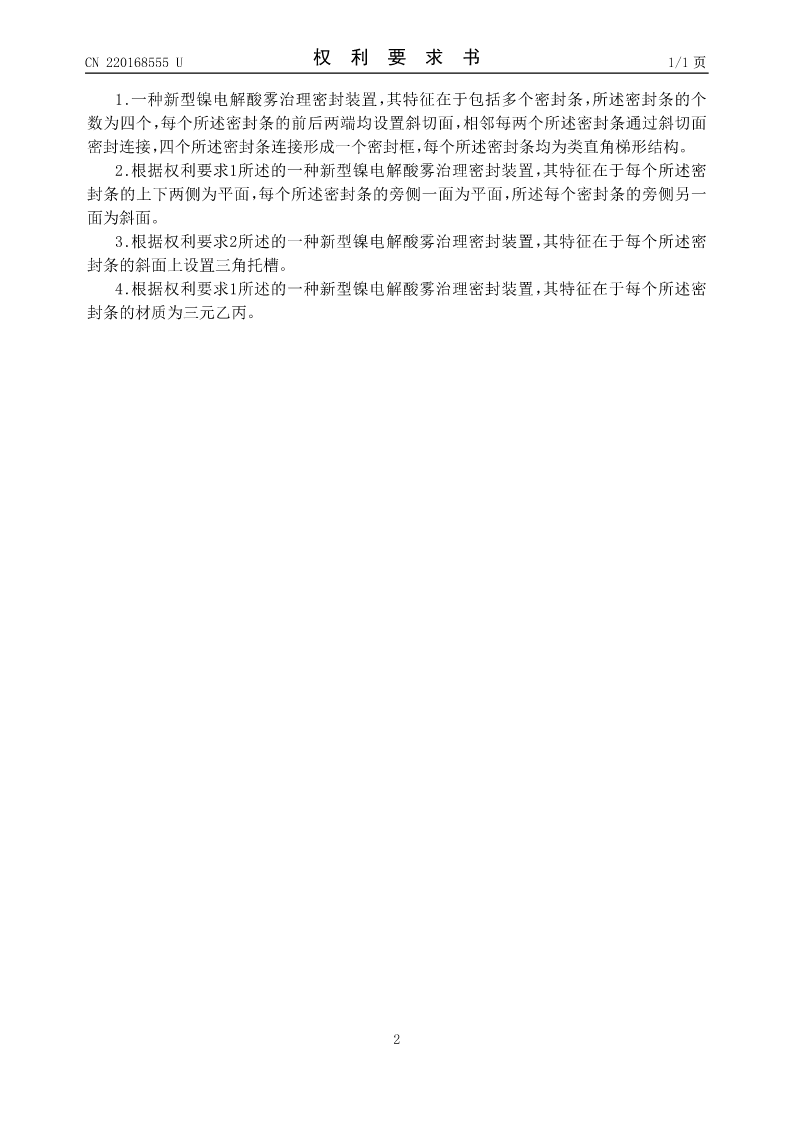

CN220168555U权利要求书1/1页

1.一种新型镍电解酸雾治理密封装置,其特征在于包括多个密封条,所述密封条的个
数为四个,每个所述密封条的前后两端均设置斜切面,相邻每两个所述密封条通过斜切面
密封连接,四个所述密封条连接形成一个密封框,每个所述密封条均为类直角梯形结构。
2.根据权利要求1所述的一种新型镍电解酸雾治理密封装置,其特征在于每个所述密
封条的上下两侧为平面,每个所述密封条的旁侧一面为平面,所述每个密封条的旁侧另一
面为斜面。
3.根据权利要求2所述的一种新型镍电解酸雾治理密封装置,其特征在于每个所述密
封条的斜面上设置三角托槽。
4.根据权利要求1所述的一种新型镍电解酸雾治理密封装置,其特征在于每个所述密
封条的材质为三元乙丙。


2

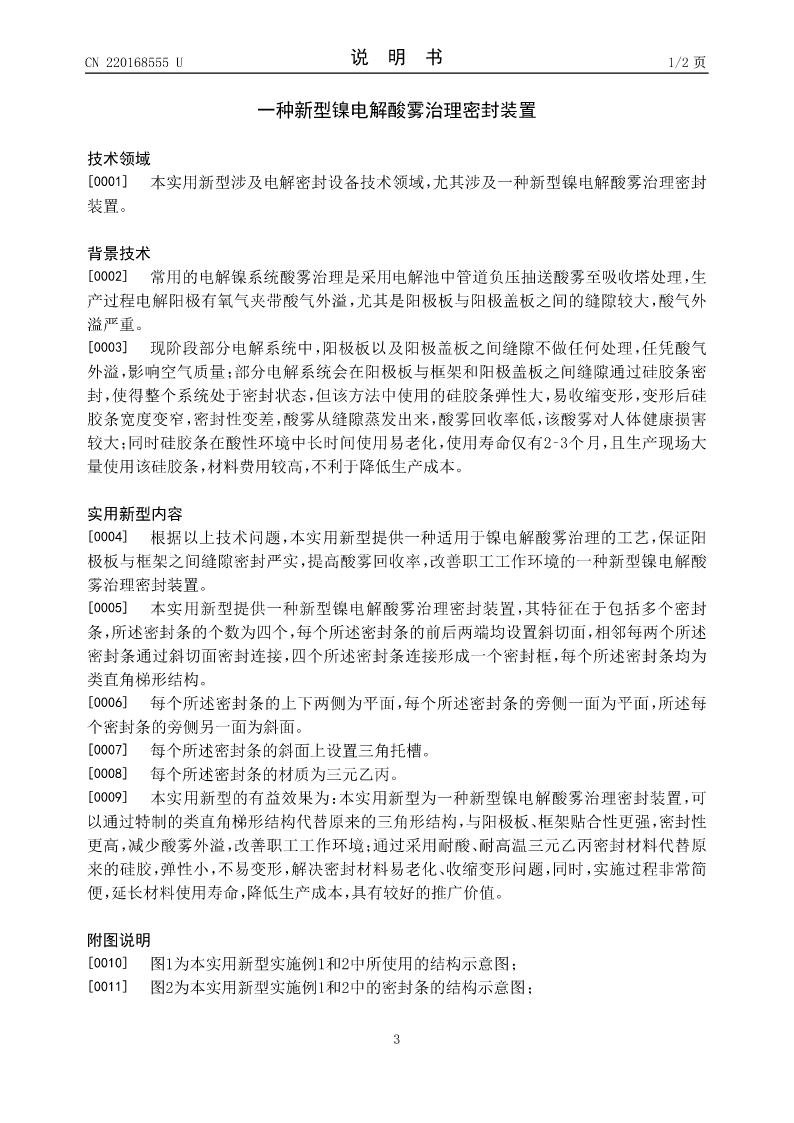

CN220168555U说明书1/2页

一种新型镍电解酸雾治理密封装置

技术领域
[0001]本实用新型涉及电解密封设备技术领域,尤其涉及一种新型镍电解酸雾治理密封
装置。

背景技术
[0002]常用的电解镍系统酸雾治理是采用电解池中管道负压抽送酸雾至吸收塔处理,生
产过程电解阳极有氧气夹带酸气外溢,尤其是阳极板与阳极盖板之间的缝隙较大,酸气外
溢严重。
[0003]现阶段部分电解系统中,阳极板以及阳极盖板之间缝隙不做任何处理,任凭酸气
外溢,影响空气质量;部分电解系统会在阳极板与框架和阳极盖板之间缝隙通过硅胶条密
封,使得整个系统处于密封状态,但该方法中使用的硅胶条弹性大,易收缩变形,变形后硅
胶条宽度变窄,密封性变差,酸雾从缝隙蒸发出来,酸雾回收率低,该酸雾对人体健康损害
较大;同时硅胶条在酸性环境中长时间使用易老化,使用寿命仅有2‑3个月,且生产现场大
量使用该硅胶条,材料费用较高,不利于降低生产成本。

实用新型内容
[0004]根据以上技术问题,本实用新型提供一种适用于镍电解酸雾治理的工艺,保证阳
极板与框架之间缝隙密封严实,提高酸雾回收率,改善职工工作环境的一种新型镍电解酸
雾治理密封装置。
[0005]本实用新型提供一种新型镍电解酸雾治理密封装置,其特征在于包括多个密封
条,所述密封条的个数为四个,每个所述密封条的前后两端均设置斜切面,相邻每两个所述
密封条通过斜切面密封连接,四个所述密封条连接形成一个密封框,每个所述密封条均为
类直角梯形结构。
[0006]每个所述密封条的上下两侧为平面,每个所述密封条的旁侧一面为平面,所述每
个密封条的旁侧另一面为斜面。
[0007]每个所述密封条的斜面上设置三角托槽。
[0008]每个所述密封条的材质为三元乙丙。
[0009]本实用新型的有益效果为:本实用新型为一种新型镍电解酸雾治理密封装置,可
以通过特制的类直角梯形结构代替原来的三角形结构,与阳极板、框架贴合性更强,密封性
更高,减少酸雾外溢,改善职工工作环境;通过采用耐酸、耐高温三元乙丙密封材料代替原
来的硅胶,弹性小,不易变形,解决密封材料易老化、收缩变形问题,同时,实施过程非常简
便,延长材料使用寿命,降低生产成本,具有较好的推广价值。

附图说明

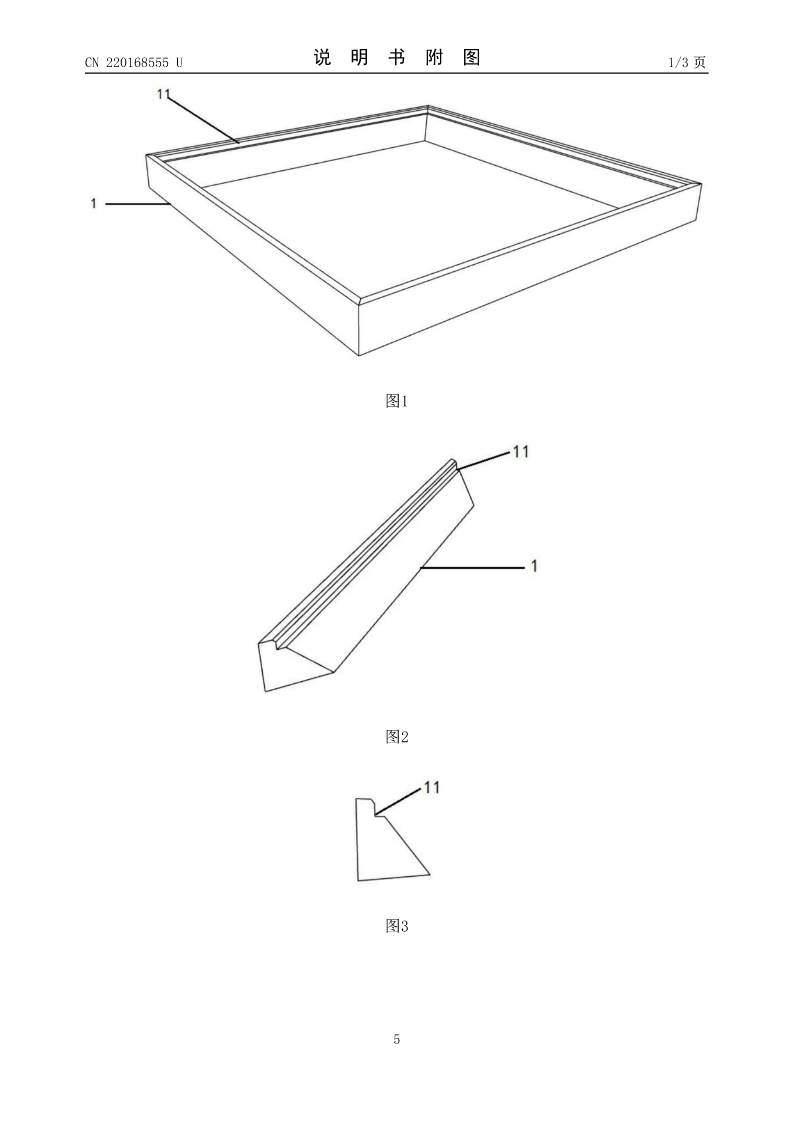

[0010]图1为本实用新型实施例1和2中所使用的结构示意图;
[0011]图2为本实用新型实施例1和2中的密封条的结构示意图;

3

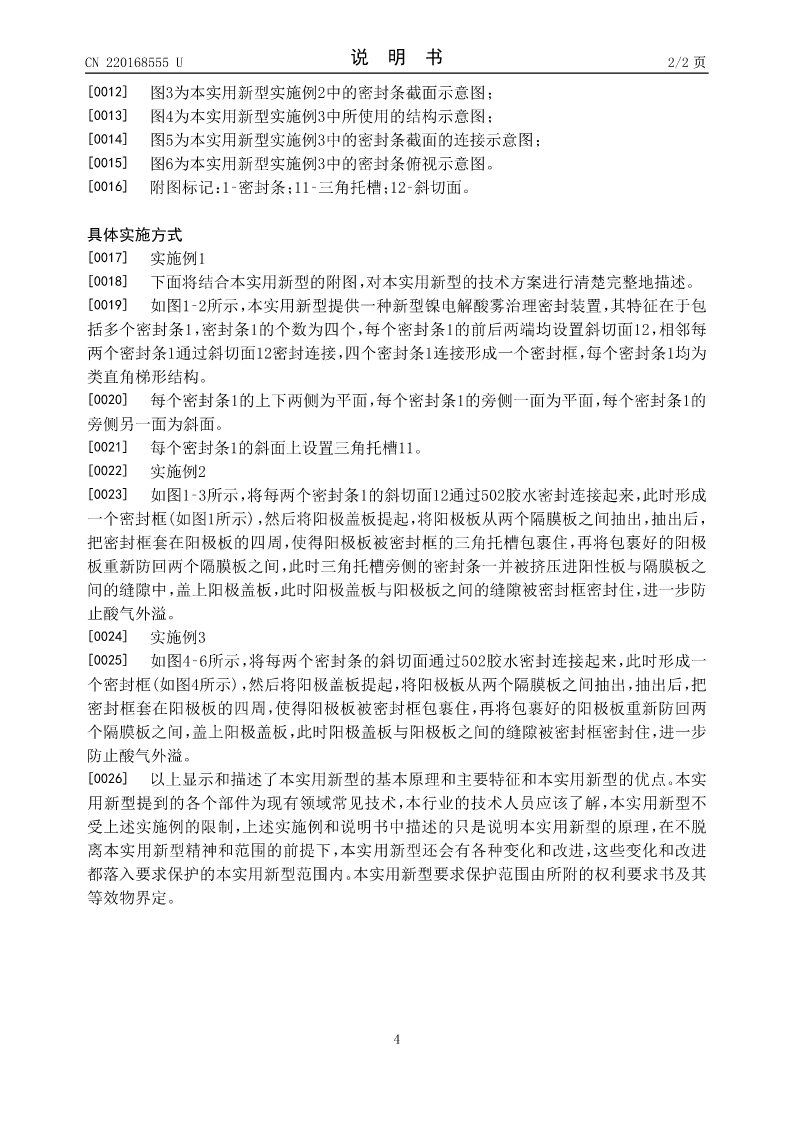

CN220168555U说明书2/2页
[0012]图3为本实用新型实施例2中的密封条截面示意图;
[0013]图4为本实用新型实施例3中所使用的结构示意图;
[0014]图5为本实用新型实施例
