2009100628715硅骨架超支化环氧树脂及制备方法和以其组成的耐高温无溶剂绝缘漆.pdf

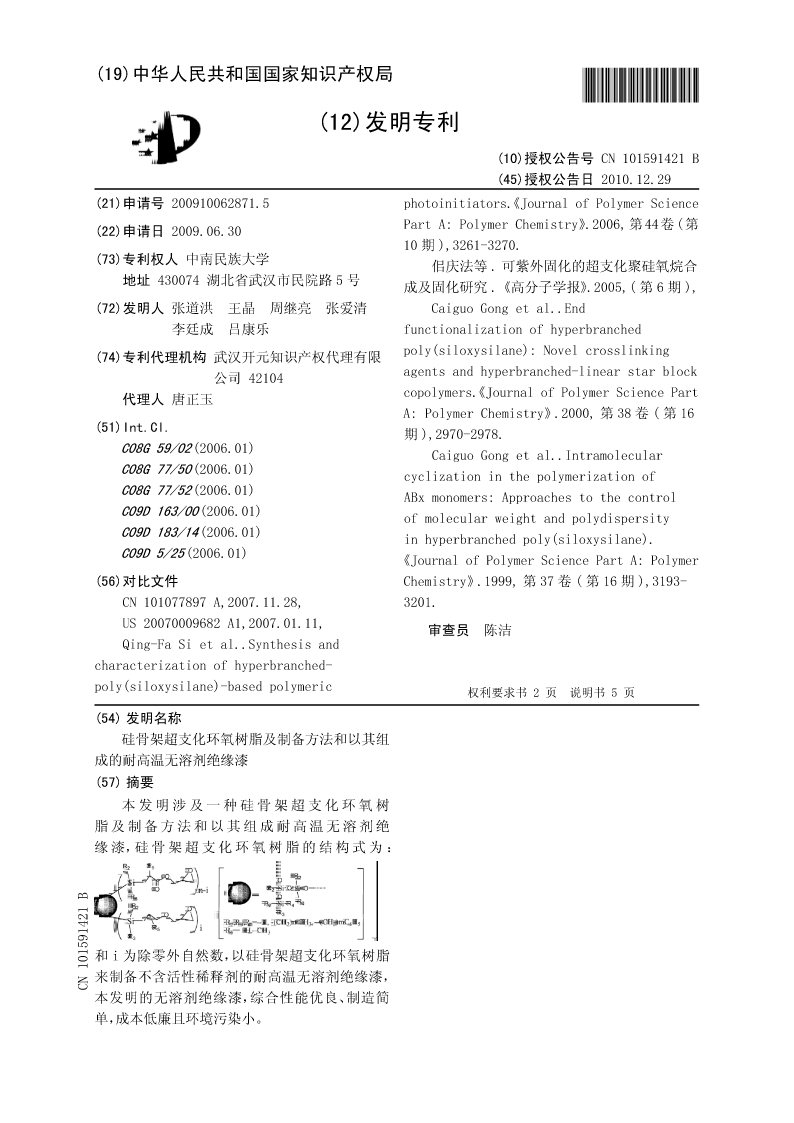

(19)中华人民共和国国家知识产权局*CN101591421B*
(12)发明专利

(10)授权公告号CN101591421B
(45)授权公告日2010.12.29
(21)申请号200910062871.5photoinitiators《.JournalofPolymerScience
(22)申请日2009.06.30PartA:PolymerChemistry》.2006,第44卷(第
10期),3261-3270.
(73)专利权人中南民族大学佀庆法等.可紫外固化的超支化聚硅氧烷合
地址430074湖北省武汉市民院路5号成及固化研究.《高分子学报》.2005,(第6期),
(72)发明人张道洪王晶周继亮张爱清CaiguoGongetal..End
李廷成吕康乐functionalizationofhyperbranched
(74)专利代理机构武汉开元知识产权代理有限poly(siloxysilane):Novelcrosslinking
公司42104agentsandhyperbranched-linearstarblock
代理人唐正玉copolymers《.JournalofPolymerSciencePart
A:PolymerChemistry》.2000,第38卷(第16
(51)Int.Cl.
期),2970-2978.
C08G59/02(2006.01)CaiguoGongetal..Intramolecular
C08G77/50(2006.01)cyclizationinthepolymerizationof
C08G77/52(2006.01)ABxmonomers:Approachestothecontrol
C09D163/00(2006.01)ofmolecularweightandpolydispersity
C09D183/14(2006.01)inhyperbranchedpoly(siloxysilane).
C09D5/25(2006.01)《JournalofPolymerSciencePartA:Polymer
(56)对比文件Chemistry》.1999,第37卷(第16期),3193-
CN101077897A,2007.11.28,3201.
US20070009682A1,2007.01.11,审查员陈洁
Qing-FaSietal..Synthesisand
characterizationofhyperbranched-

poly(siloxysilane)-basedpolymeric权利要求书2页说明书5页
(54)发明名称
硅骨架超支化环氧树脂及制备方法和以其组
成的耐高温无溶剂绝缘漆
(57)摘要
本发明涉及一种硅骨架超支化环氧树
脂及制备方法和以其组成耐高温无溶剂绝

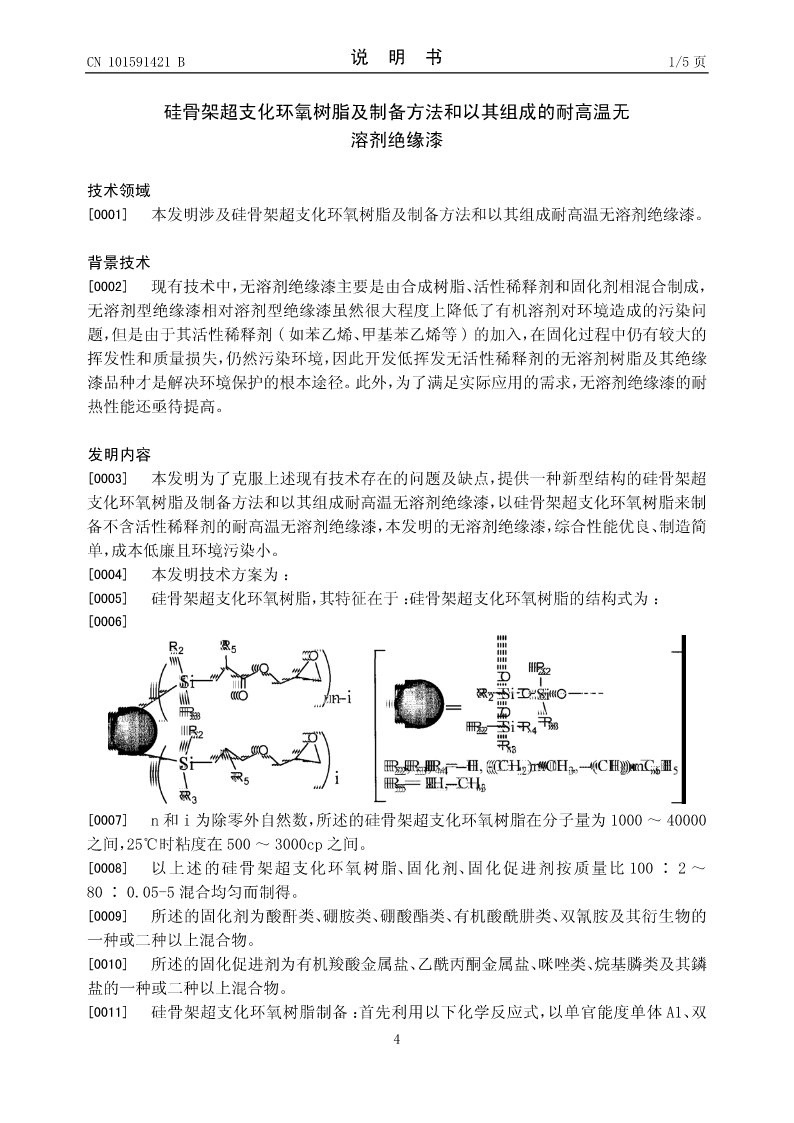

缘漆，硅骨架超支化环氧树脂的结构式为：

和i为除零外自然数，以硅骨架超支化环氧树脂
来制备不含活性稀释剂的耐高温无溶剂绝缘漆，
CN105942B
本发明的无溶剂绝缘漆，综合性能优良、制造简
单，成本低廉且环境污染小。

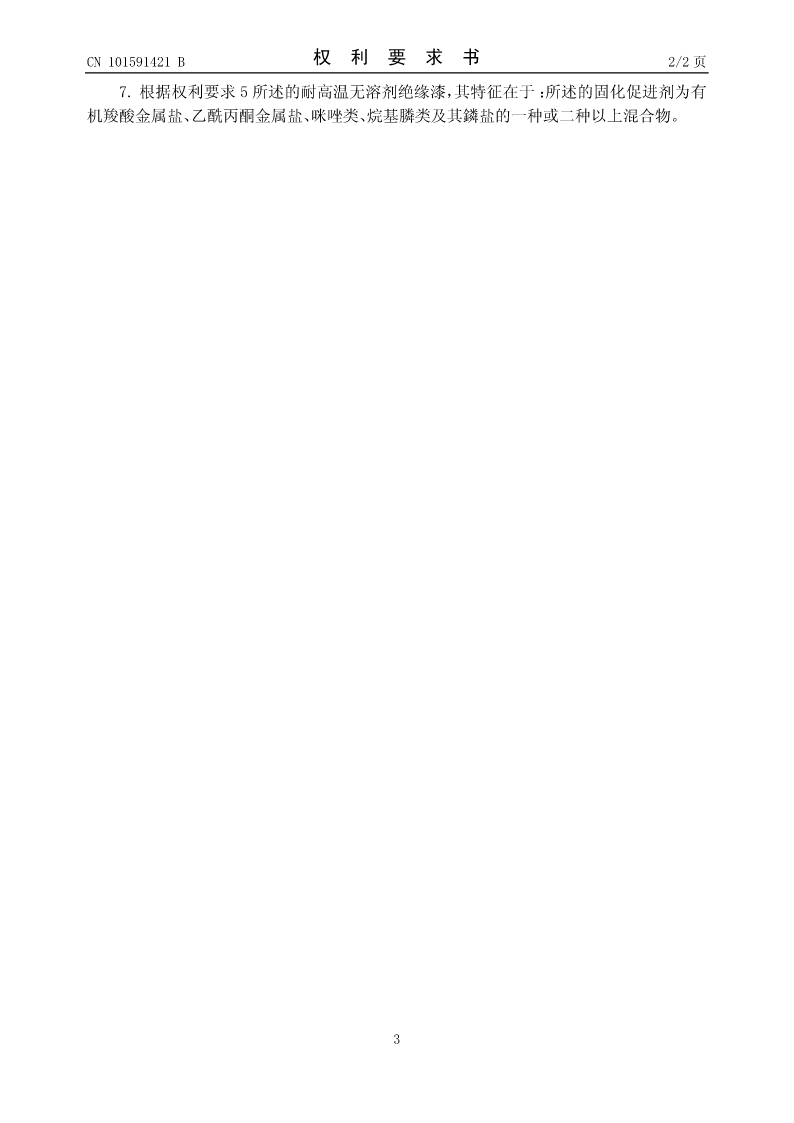

CN101591421B权利要求书1/2页

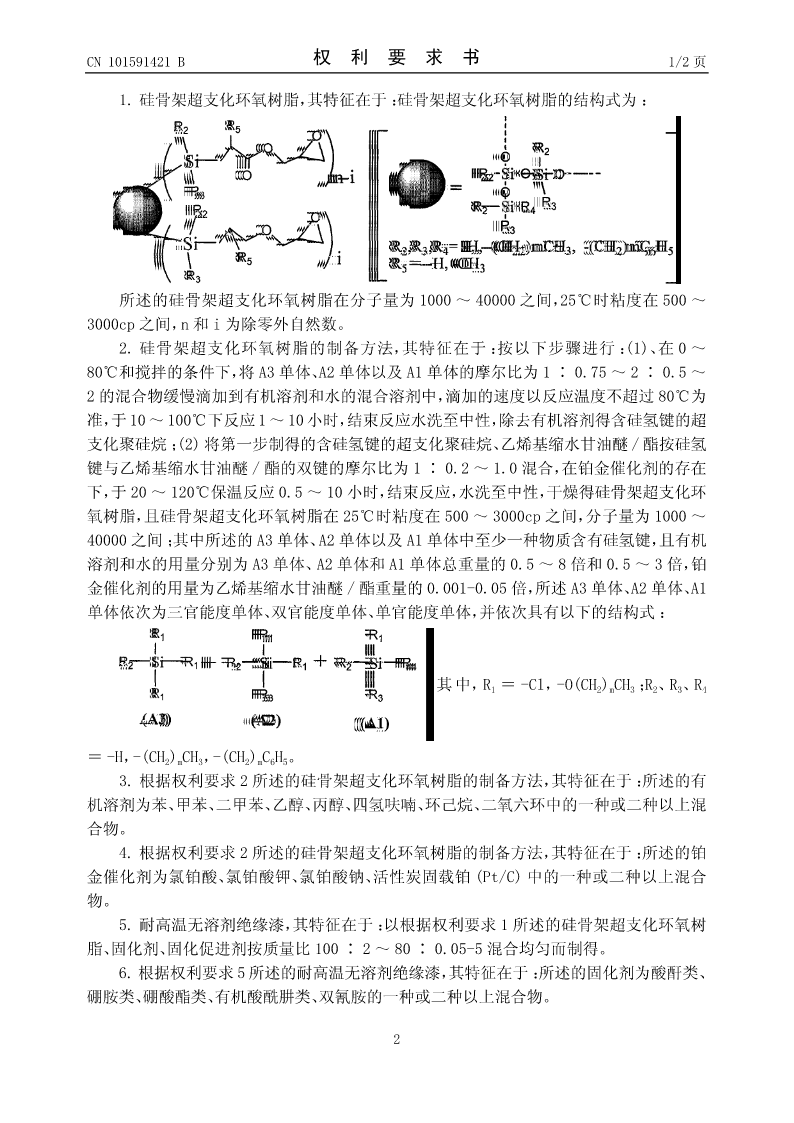

1.硅骨架超支化环氧树脂，其特征在于：硅骨架超支化环氧树脂的结构式为：

所述的硅骨架超支化环氧树脂在分子量为1000～40000之间，25℃时粘度在500～
3000cp之间，n和i为除零外自然数。

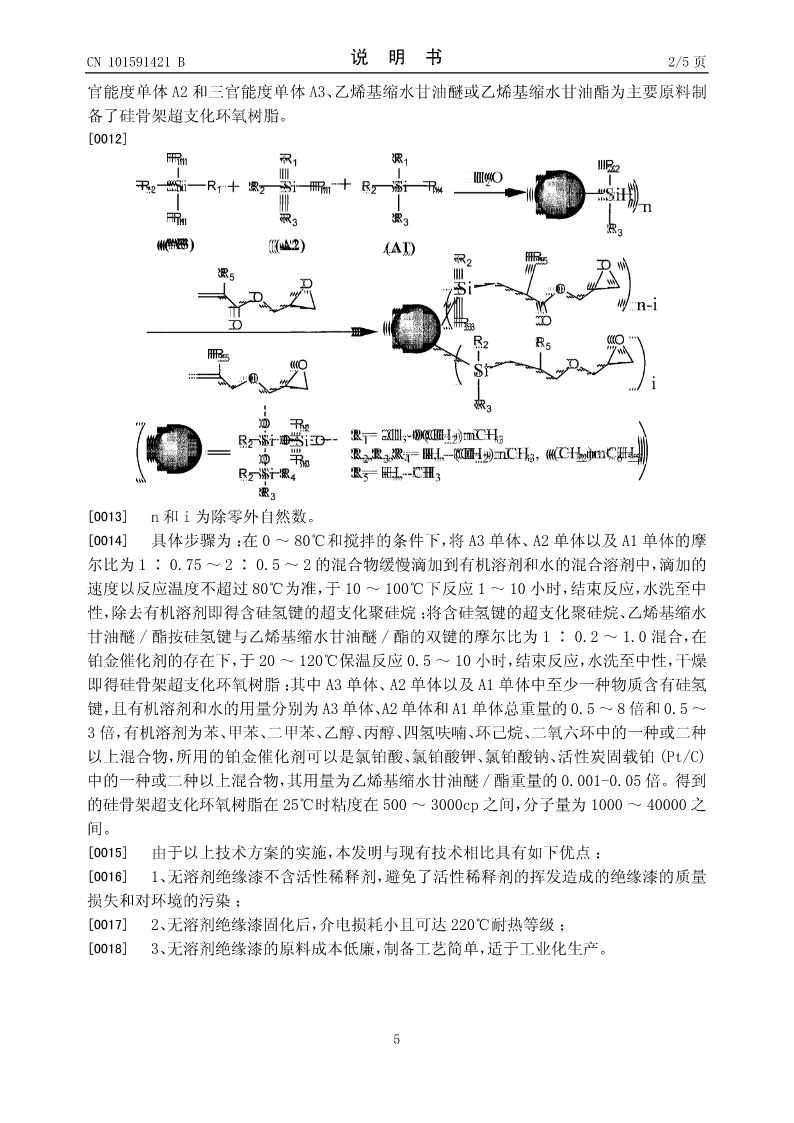

2.硅骨架超支化环氧树脂的制备方法，其特征在于：按以下步骤进行：(1)、在0～
80℃和搅拌的条件下，将A3单体、A2单体以及A1单体的摩尔比为1∶0.75～2∶0.5～
2的混合物缓慢滴加到有机溶剂和水的混合溶剂中，滴加的速度以反应温度不超过80℃为
准，于10～100℃下反应1～10小时，结束反应水洗至中性，除去有机溶剂得含硅氢键的超
支化聚硅烷；(2)将第一步制得的含硅氢键的超支化聚硅烷、乙烯基缩水甘油醚/酯按硅氢
键与乙烯基缩水甘油醚/酯的双键的摩尔比为1∶0.2～1.0混合，在铂金催化剂的存在
下，于20～120℃保温反应0.5～10小时，结束反应，水洗至中性，干燥得硅骨架超支化环
氧树脂，且硅骨架超支化环氧树脂在25℃时粘度在500～3000cp之间，分子量为1000～
40000之间；其中所述的A3单体、A2单体以及A1单体中至少一种物质含有硅氢键，且有机
溶剂和水的用量分别为A3单体、A2单体和A1单体总重量的0.5～8倍和0.5～3倍，铂
金催化剂的用量为乙烯基缩水甘油醚/酯重量的0.001-0.05倍，所述A3单体、A2单体、A1
单体依次为三官能度单体、双官能度单体、单官能度单体，并依次具有以下的结构式：

其中，R1＝-Cl，-O(CH2)mCH3；R2、R3、R4

＝-H，-(CH2
