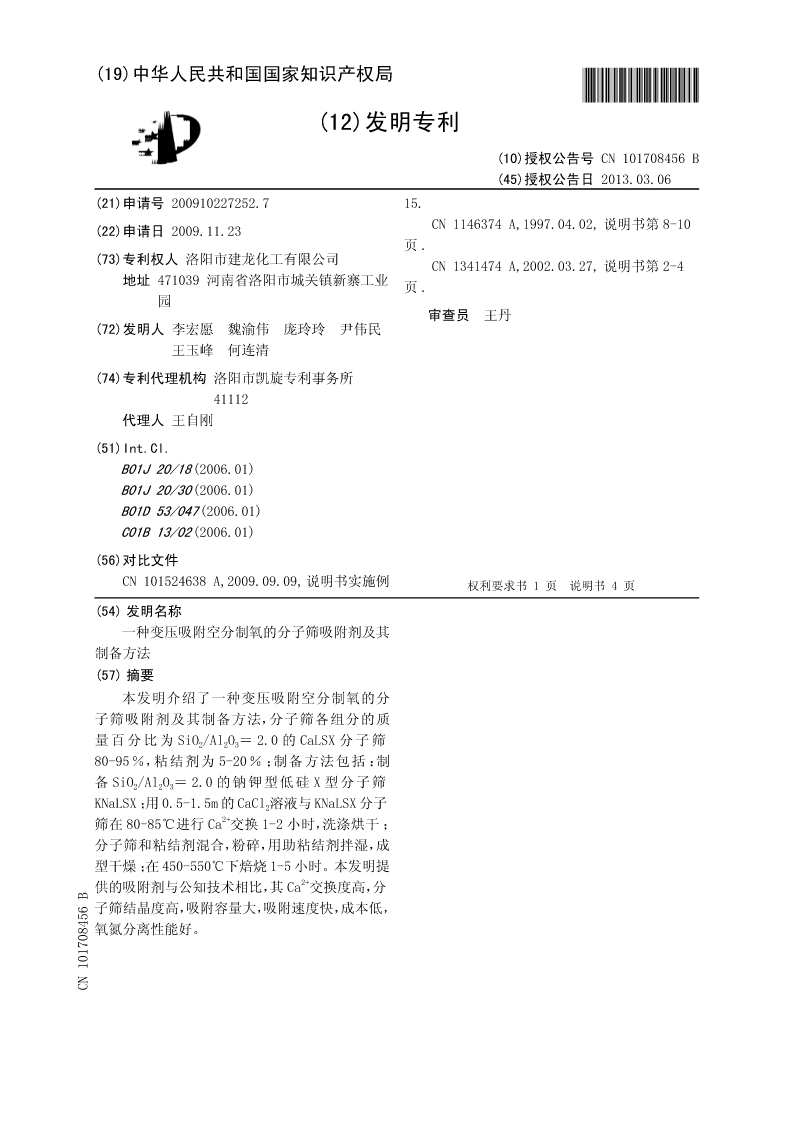

(19)中华人民共和国国家知识产权局*CN101708456B*
(12)发明专利

(10)授权公告号CN101708456B
(45)授权公告日2013.03.06
(21)申请号200910227252.715.
(22)申请日2009.11.23CN1146374A,1997.04.02,说明书第8-10
页.
(73)专利权人洛阳市建龙化工有限公司CN1341474A,2002.03.27,说明书第2-4
地址471039河南省洛阳市城关镇新寨工业页.
园
审查员王丹
(72)发明人李宏愿魏渝伟庞玲玲尹伟民
王玉峰何连清
(74)专利代理机构洛阳市凯旋专利事务所
41112
代理人王自刚
(51)Int.Cl.
B01J20/18(2006.01)
B01J20/30(2006.01)
B01D53/047(2006.01)
C01B13/02(2006.01)
(56)对比文件

CN101524638A,2009.09.09,说明书实施例权利要求书权利要求书11页页说明书说明书44页页
(54)发明名称
一种变压吸附空分制氧的分子筛吸附剂及其
制备方法
(57)摘要
本发明介绍了一种变压吸附空分制氧的分
子筛吸附剂及其制备方法，分子筛各组分的质

量百分比为SiO2/Al2O3＝2.0的CaLSX分子筛
80-95％，粘结剂为5-20％；制备方法包括：制

备SiO2/Al2O3＝2.0的钠钾型低硅X型分子筛

KNaLSX；用0.5-1.5m的CaCl2溶液与KNaLSX分子
筛在80-85℃进行Ca2+交换1-2小时，洗涤烘干；
分子筛和粘结剂混合，粉碎，用助粘结剂拌湿，成
型干燥；在450-550℃下焙烧1-5小时。本发明提
供的吸附剂与公知技术相比，其Ca2+交换度高，分
子筛结晶度高，吸附容量大，吸附速度快，成本低，
氧氮分离性能好。
CN1078456B
CN101708456B权利要求书1/1页

1.一种变压吸附空分制氧分子筛吸附剂的制备方法，其特征在于：分子筛吸附剂各组
分的质量百分比为Ca2+交换的低硅X型分子筛CaLSX80-95％，粘结剂为5-20％；Ca2+交换
的低硅X型分子筛CaLSX的Ca2+交换度为95-98％；粘结剂为粘土、高岭土、白土、膨润土或
凹凸棒土及其两种以上的混合物；制备方法步骤如下：

(1)、制备SiO2/Al2O3＝2.0-2.1的钾钠型低硅X型分子筛KNaLSX；
2+
(2)、用0.5-1.5M的CaCl2溶液与钾钠型低硅X型分子筛KNaLSX在80-85℃进行Ca
-2+
交换1-2小时，洗至无Cl，烘干，制成Ca交换的低硅X型分子筛CaLSX；CaCl2溶液的pH
值为6.5-8.5；
(3)、将Ca2+交换的低硅X型分子筛CaLSX和粘结剂混合，粉碎，用助粘结剂拌湿，成型，
干燥；助粘结剂为1-10％的羧甲基纤维素钠、淀粉溶液、田青粉溶液或丙烯酸乳胶溶液或
者其两种以上的混合物；
(4)、在500-535℃下焙烧1-5小时，焙烧过程中通入的干燥空气露点低于-40℃，得目
标产物。
2.根据权利要求1所述变压吸附空分制氧分子筛吸附剂的制备方法，其特征在于：所

述的CaCl2溶液中CaCl2与干基钾钠型低硅X型分子筛KNaLSX的重量比为0.65∶1。
3.根据权利要求1所述变压吸附空分制氧分子筛吸附剂的制备方法，其特征在于：所

述的CaCl2溶液与钾钠型低硅X型分子筛KNaLSX交换过程中多次循环使用，循环使用方法
2+++
为经过交换的Ca含量低的CaCl2溶液与含Na量和K量高的分子筛先接触，然后经过置
++2+
换的含Na量和K量低的分子筛再与含Ca含量高的CaCl2溶液进一步交换。
4.根据权利要求1所述变压吸附空分制氧分子筛吸附剂的制备方法，其特征在于：所
述的助粘结剂为5-8％的丙烯酸乳胶溶液。

2

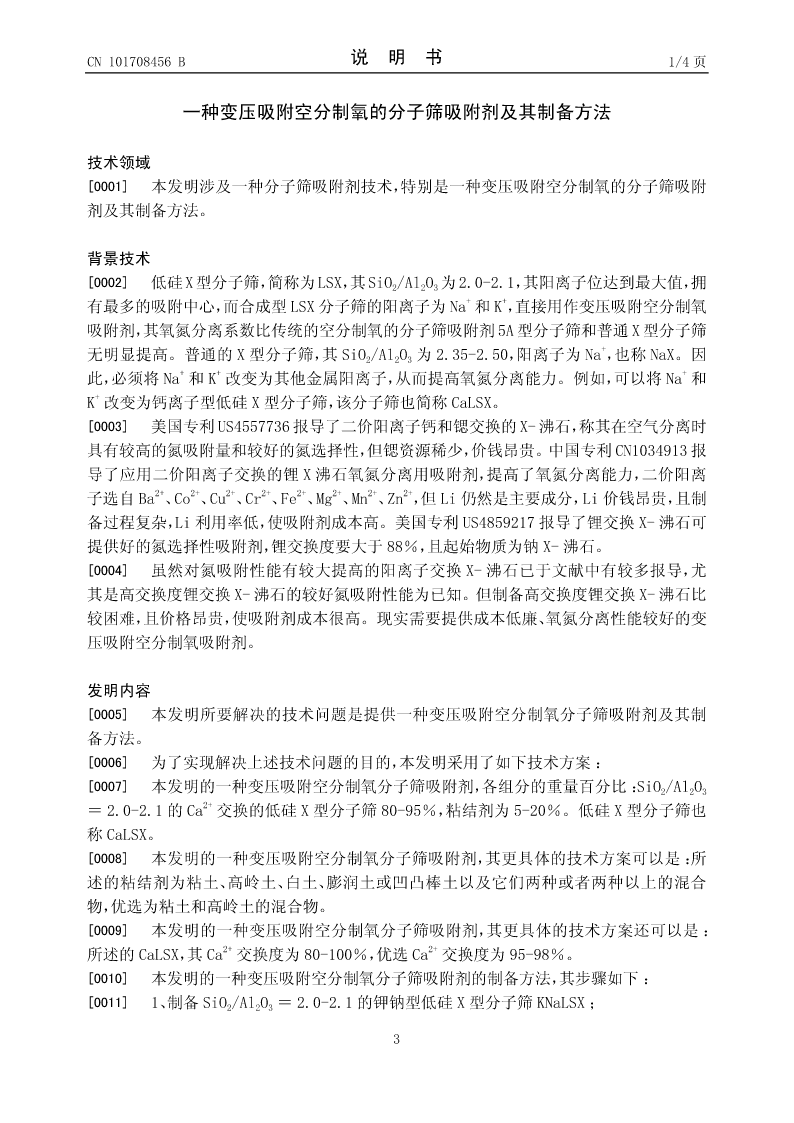

CN101708456B说明书1/4页

一种变压吸附空分制氧的分子筛吸附剂及其制备方法

技术领域
[0001]本发明涉及一种分子筛吸附剂技术，特别是一种变压吸附空分制氧的分子筛吸附
剂及其制备方法。

背景技术

[0002]低硅X型分子筛，简称为LSX，其SiO2/Al2O3为2.0-2.1，其阳离子位达到最大值，拥
有最多的吸附中心，而合成型LSX分子筛的阳离子为Na+和K+，直接用作变压吸附空分制氧
吸附剂，其氧氮分离系数比传统的空分制氧的分子筛吸附剂5A型分子筛和普通X型分子筛
+
无明显提高。普通的X型分子筛，其SiO2/Al2O3为2.35-2.50，阳离子为Na，也称NaX。因
此，必须将Na+和K+改变为其他金属阳离子，从而提高氧氮分离能力。例如，可以将Na+和
K+改变为钙离子型低硅X型分子筛，该分子筛也简称Ca
