2009102587300Ppc与pbat及pla共混物及制备方法.pdf

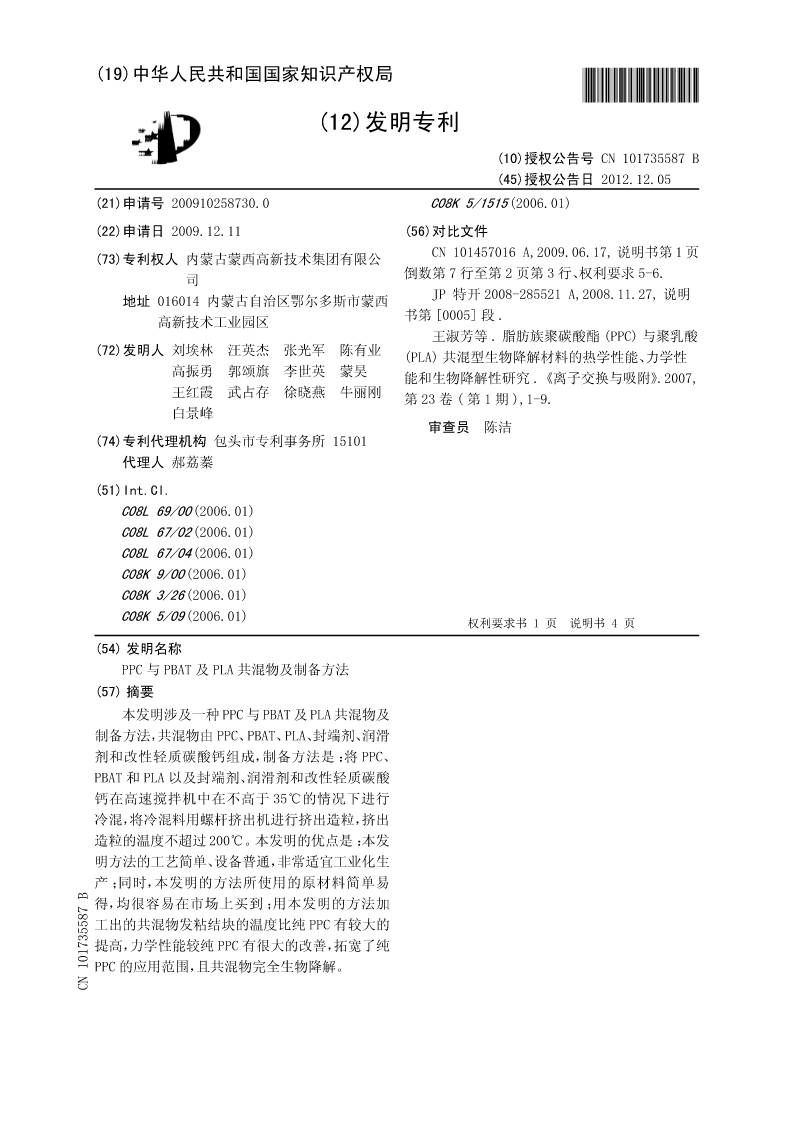

(19)中华人民共和国国家知识产权局*CN101735587B*
(12)发明专利

(10)授权公告号CN101735587B
(45)授权公告日2012.12.05
(21)申请号200910258730.0C08K5/1515(2006.01)
(22)申请日2009.12.11(56)对比文件
(73)专利权人内蒙古蒙西高新技术集团有限公CN101457016A,2009.06.17,说明书
司倒数第7行至第3行、权利要求5-6.
地址016014内蒙古自治区鄂尔多斯市蒙西JP特开2008-285521A,2008.11.27,说明
高新技术工业园区书第[0005]段.
王淑芳等.脂肪族聚碳酸酯(PPC)与聚乳酸
(72)发明人刘埃林汪英杰张光军陈有业(PLA)共混型生物降解材料的热学性能、力学性
高振勇郭颂旗李世英蒙昊能和生物降解性研究.《离子交换与吸附》.2007,
王红霞武占存徐晓燕牛丽刚第23卷(第1期),1-9.
白景峰
审查员陈洁
(74)专利代理机构包头市专利事务所15101
代理人郝荔蓁
(51)Int.Cl.
C08L69/00(2006.01)
C08L67/02(2006.01)
C08L67/04(2006.01)
C08K9/00(2006.01)
C08K3/26(2006.01)
C08K5/09(2006.01)
权利要求书权利要求书11页页说明书说明书44页页
(54)发明名称
PPC与PBAT及PLA共混物及制备方法
(57)摘要
本发明涉及一种PPC与PBAT及PLA共混物及
制备方法，共混物由PPC、PBAT、PLA、封端剂、润滑
剂和改性轻质碳酸钙组成，制备方法是：将PPC、
PBAT和PLA以及封端剂、润滑剂和改性轻质碳酸
钙在高速搅拌机中在不高于35℃的情况下进行
冷混，将冷混料用螺杆挤出机进行挤出造粒，挤出
造粒的温度不超过200℃。本发明的优点是：本发
明方法的工艺简单、设备普通，非常适宜工业化生
产；同时，本发明的方法所使用的原材料简单易
得，均很容易在市场上买到；用本发明的方法加
工出的共混物发粘结块的温度比纯PPC有较大的
提高，力学性能较纯PPC有很大的改善，拓宽了纯
PPC的应用范围，且共混物完全生物降解。
CN107358B
CN101735587B权利要求书1/1页

1.一种PPC与PBAT及PLA共混物，其特征是：共混物由PPC、PBAT、PLA、封端剂、润滑剂
和改性轻质碳酸钙组成，其中：PBAT和PLA之和与PPC的质量比为10～100∶100，PBAT和
PLA中的每一种组分所占PBAT和PLA两者之和的按质量比比例不低于5％；封端剂与PPC
的质量比为0.2～5∶100；润滑剂与改性轻质碳酸钙的质量比为0.5～30∶100；改性轻
质碳酸钙与PPC、PBAT和PLA三者之和所组成的聚合物的比例按质量比为1～20∶100；
所述封端剂为马来酸酐；
所述润滑剂为硬酯酸、环氧大豆油中的一种或两者的混合物；
所述改性轻质碳酸钙是经过亲油改性的轻质碳酸钙，轻质碳酸钙的颗粒大小在700～
4000目之间；
所述的PPC与PBAT及PLA共混物的制备方法如下：将PPC、PBAT和PLA以及封端剂、
润滑剂和改性轻质碳酸钙在高速搅拌机中在不高于35℃的情况下进行冷混，冷混的时间为
5～10分钟，搅拌机的转速为500～1500转/分钟，将冷混料用螺杆挤出机进行挤出造粒，
挤出造粒的温度不超过200℃。

2

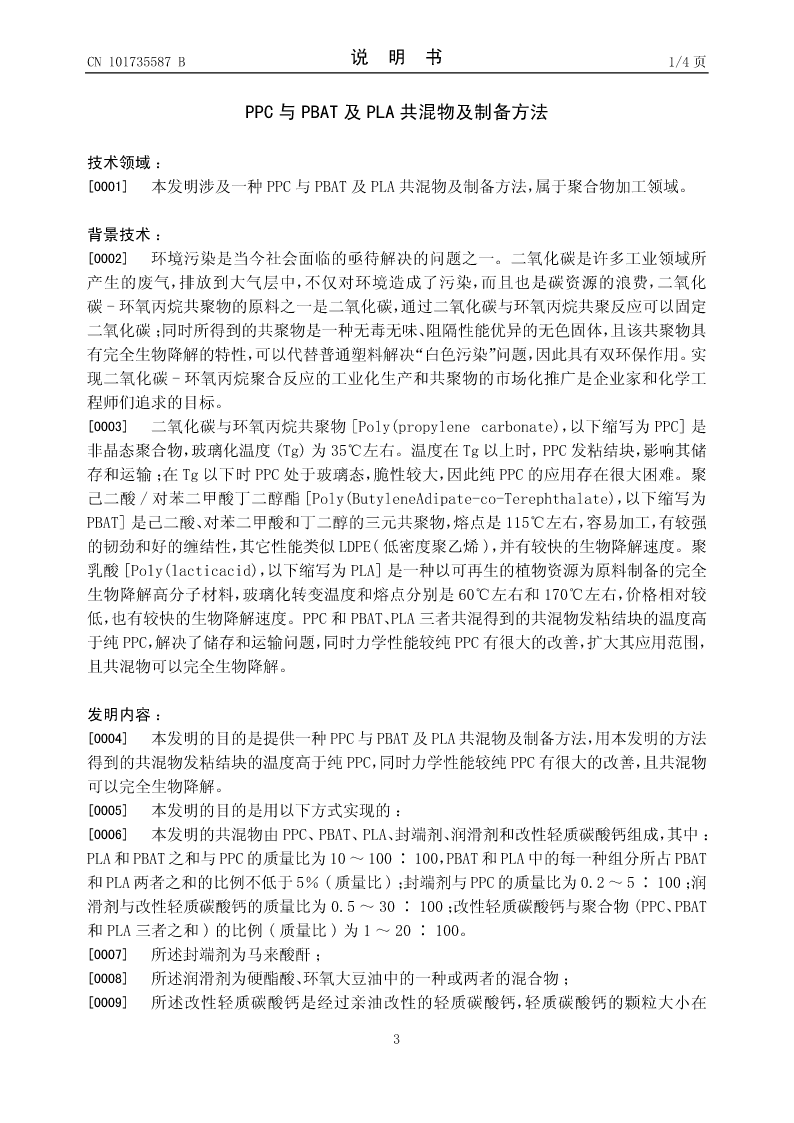

CN101735587B说明书1/4页

PPC与PBAT及PLA共混物及制备方法

技术领域：
[0001]本发明涉及一种PPC与PBAT及PLA共混物及制备方法，属于聚合物加工领域。

背景技术：
[0002]环境污染是当今社会面临的亟待解决的问题之一。二氧化碳是许多工业领域所
产生的废气，排放到大气层中，不仅对环境造成了污染，而且也是碳资源的浪费，二氧化
碳-环氧丙烷共聚物的原料之一是二氧化碳，通过二氧化碳与环氧丙烷共聚反应可以固定
二氧化碳；同时所得到的共聚物是一种无毒无味、阻隔性能优异的无色固体，且该共聚物具
有完全生物降解的特性，可以代替普通塑料解决“白色污染”问题，因此具有双环保作用。实
现二氧化碳-环氧丙烷聚合反应的工业化生产和共聚物的市场化推广是企业家和化学工
程师们追求的目标。
[0003]二氧化碳与环氧丙烷共聚物[Poly(propylenecarbonate)，以下缩写为PPC]是
非晶态聚合物，玻璃化温度(Tg)为35℃左右。温度在Tg以上时，PPC发粘结块，影响其储
存和运输；在Tg以下时PPC处于玻璃态，脆性较大，因此纯PPC的应用存在很大困难。聚
己二酸/对苯二甲酸丁二醇酯[Poly(ButyleneAdip
