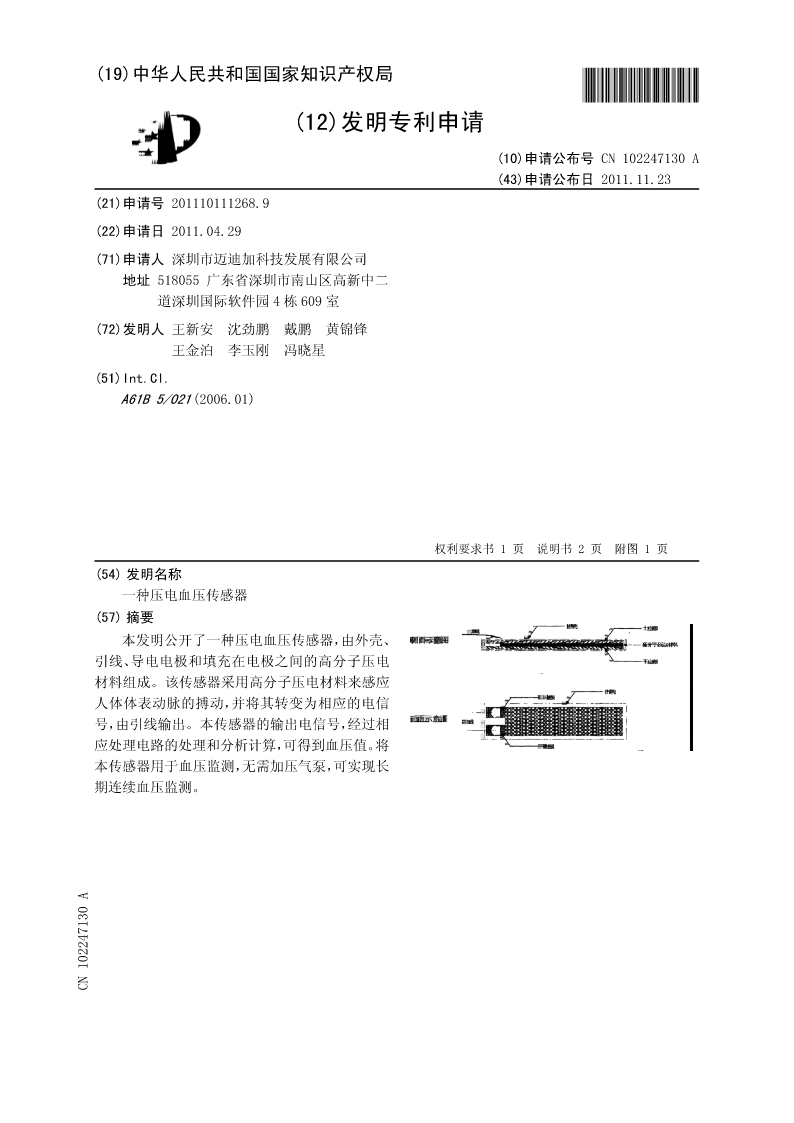

(54)发明名称
一种压电血压传感器
(57)摘要
本发明公开了一种压电血压传感器，由外壳、
引线、导电电极和填充在电极之间的高分子压电
材料组成。该传感器采用高分子压电材料来感应
人体体表动脉的搏动，并将其转变为相应的电信
号，由引线输出。本传感器的输出电信号，经过相
应处理电路的处理和分析计算，可得到血压值。将
本传感器用于血压监测，无需加压气泵，可实现长
期连续血压监测。
CN102473A

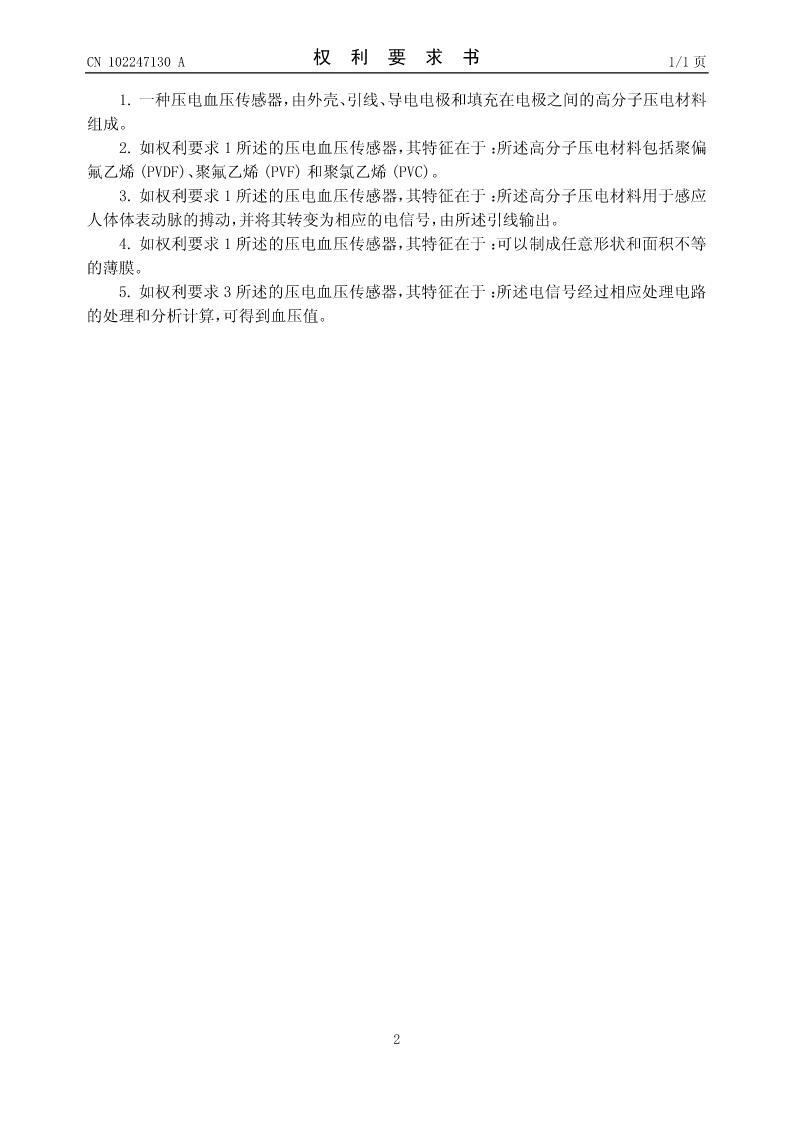

CN102247130A权利要求书1/1页

1.一种压电血压传感器，由外壳、引线、导电电极和填充在电极之间的高分子压电材料
组成。
2.如权利要求1所述的压电血压传感器，其特征在于：所述高分子压电材料包括聚偏
氟乙烯(PVDF)、聚氟乙烯(PVF)和聚氯乙烯(PVC)。
3.如权利要求1所述的压电血压传感器，其特征在于：所述高分子压电材料用于感应
人体体表动脉的搏动，并将其转变为相应的电信号，由所述引线输出。
4.如权利要求1所述的压电血压传感器，其特征在于：可以制成任意形状和面积不等
的薄膜。
5.如权利要求3所述的压电血压传感器，其特征在于：所述电信号经过相应处理电路
的处理和分析计算，可得到血压值。

2

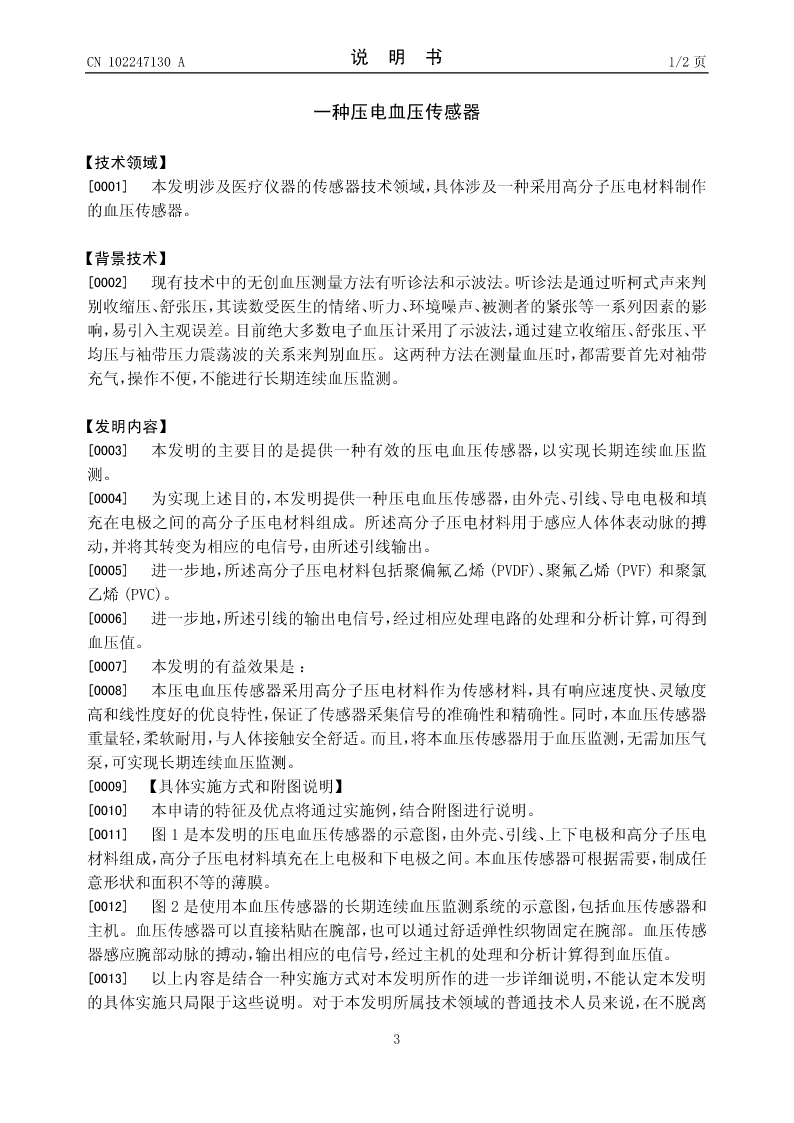

CN102247130A说明书1/2页

一种压电血压传感器

【技术领域】
[0001]本发明涉及医疗仪器的传感器技术领域，具体涉及一种采用高分子压电材料制作
的血压传感器。

【背景技术】
[0002]现有技术中的无创血压测量方法有听诊法和示波法。听诊法是通过听柯式声来判
别收缩压、舒张压，其读数受医生的情绪、听力、环境噪声、被测者的紧张等一系列因素的影
响，易引入主观误差。目前绝大多数电子血压计采用了示波法，通过建立收缩压、舒张压、平
均压与袖带压力震荡波的关系来判别血压。这两种方法在测量血压时，都需要首先对袖带
充气，操作不便，不能进行长期连续血压监测。

【发明内容】
[0003]本发明的主要目的是提供一种有效的压电血压传感器，以实现长期连续血压监
测。
[0004]为实现上述目的，本发明提供一种压电血压传感器，由外壳、引线、导电电极和填
充在电极之间的高分子压电材料组成。所述高分子压电材料用于感应人体体表动脉的搏
动，并将其转变为相应的电信号，由所述引线输出。
[0005]进一步地，所述高分子压电材料包括聚偏氟乙烯(PVDF)、聚氟乙烯(PVF)和聚氯
乙烯(PVC)。
[0006]进一步地，所述引线的输出电信号，经过相应处理电路的处理和分析计算，可得到
血压值。
[0007]本发明的有益效果是：
[0008]本压电血压传感器采用高分子压电材料作为传感材料，具有响应速度快、灵敏度
高和线性度好的优良特性，保证了传感器采集信号的准确性和精确性。同时，本血压传感器
重量轻，柔软耐用，与人体接触安全舒适。而且，将本血压传感器用于血压监测，无需加压气
泵，可实现长期连续血压监测。
[0009]【具体实施方式和附图说明】
[0010]本申请的特征及优点将通过实施例，结合附图进行说明。

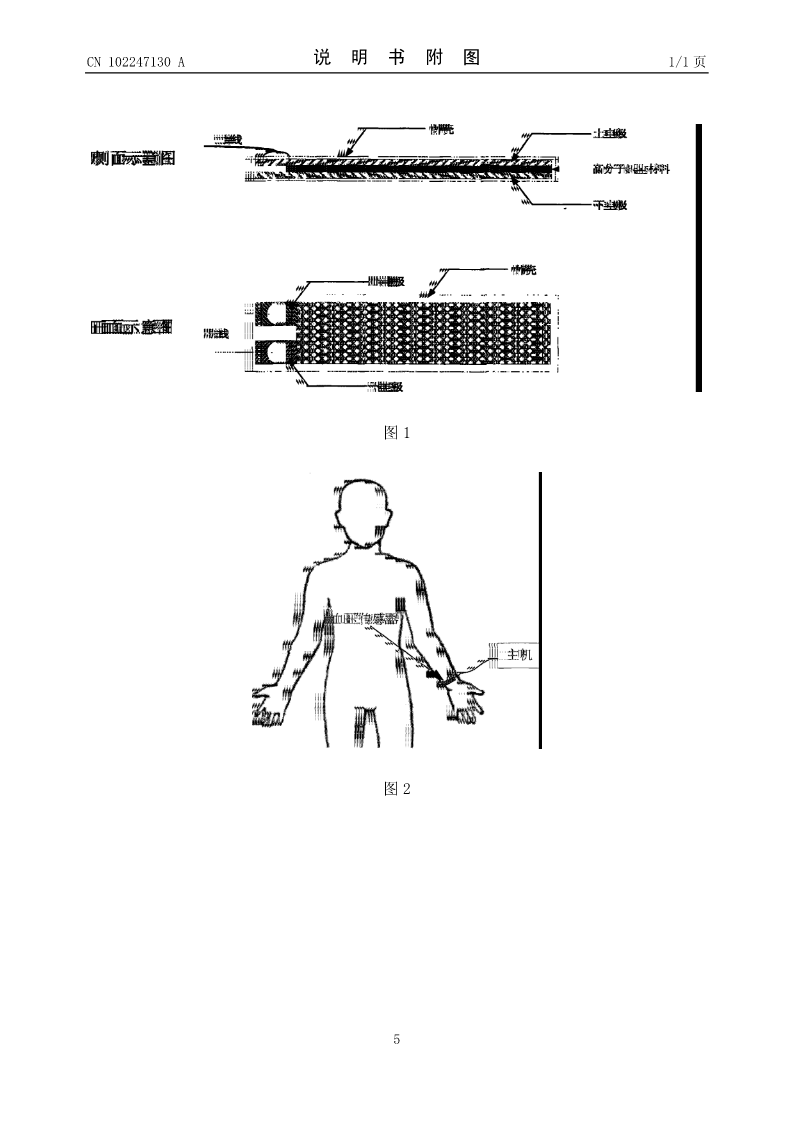

[0011]图1是本发明的压电血压传感器的示意图，由外壳、引线、上下电极和高分子压电
材料组成，高分子压电材料填充在上电极和下电极之间。本血压传感器可根据需要，制成任
意形状和面积不等的薄膜。
[0012]图2是使用本血压传感器的长期连续血压监测系统的示意图，包括血压传感器和
主机。血压传感器可以直接粘贴在腕部，也可以通过舒适弹性织物固定在腕部。血压传感
器感应腕部动脉的搏动，输出相应的电信号，经过主机的处理和分析计算得到血压值。
[0013]以上内容是结合一种实施方式对本发明所作的进一步详细说明，不能认定本发明
的具体实施只局限于这些说明。对于本发明所属技术领域的普通技术人员来说，在不脱离

3
CN102247130A说明书2/2页
本发明构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本发明的保护范
围。
