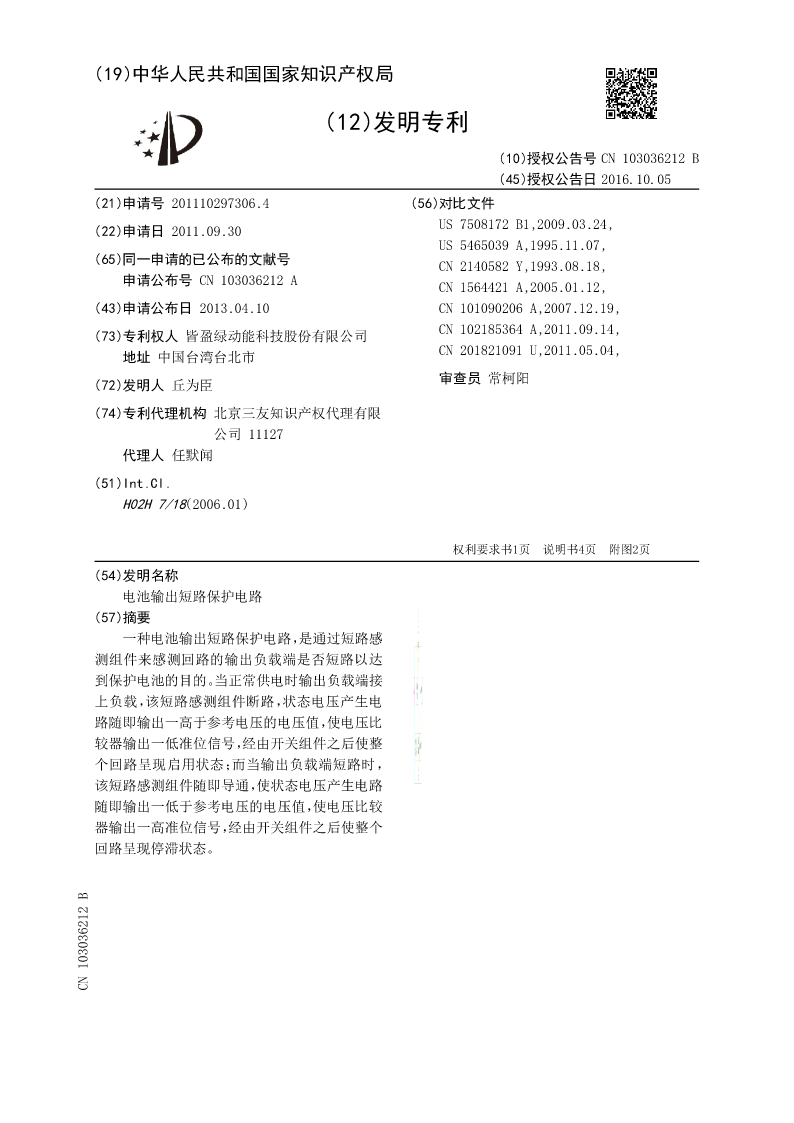

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN103036212B
(45)授权公告日2016.10.05
(21)申请号201110297306.4(56)对比文件
(22)申请日2011.09.30US7508172B1,2009.03.24,
US5465039A,1995.11.07,
(65)同一申请的已公布的文献号CN2140582Y,1993.08.18,
申请公布号CN103036212ACN1564421A,2005.01.12,
(43)申请公布日2013.04.10CN101090206A,2007.12.19,
(73)专利权人皆盈绿动能科技股份有限公司CN102185364A,2011.09.14,
地址中国台湾台北市CN201821091U,2011.05.04,
(72)发明人丘为臣审查员常柯阳
(74)专利代理机构北京三友知识产权代理有限
公司11127
代理人任默闻
(51)Int.Cl.
H02H7/18(2006.01)

权利要求书1页说明书4页附图2页
(54)发明名称
电池输出短路保护电路
(57)摘要
一种电池输出短路保护电路，是通过短路感
测组件来感测回路的输出负载端是否短路以达
到保护电池的目的。当正常供电时输出负载端接
上负载，该短路感测组件断路，状态电压产生电
路随即输出一高于参考电压的电压值，使电压比
较器输出一低准位信号，经由开关组件之后使整
个回路呈现启用状态；而当输出负载端短路时，
该短路感测组件随即导通，使状态电压产生电路
随即输出一低于参考电压的电压值，使电压比较
器输出一高准位信号，经由开关组件之后使整个
回路呈现停滞状态。
CN103036212B

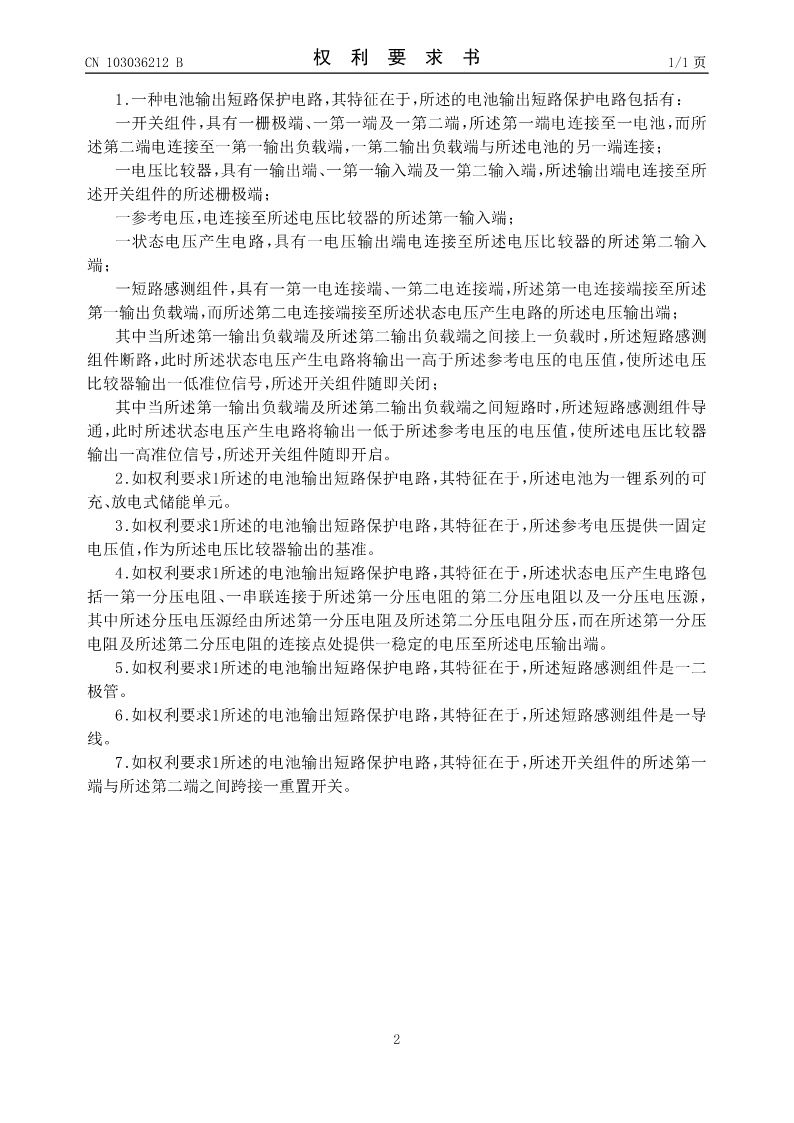

CN103036212B权利要求书1/1页

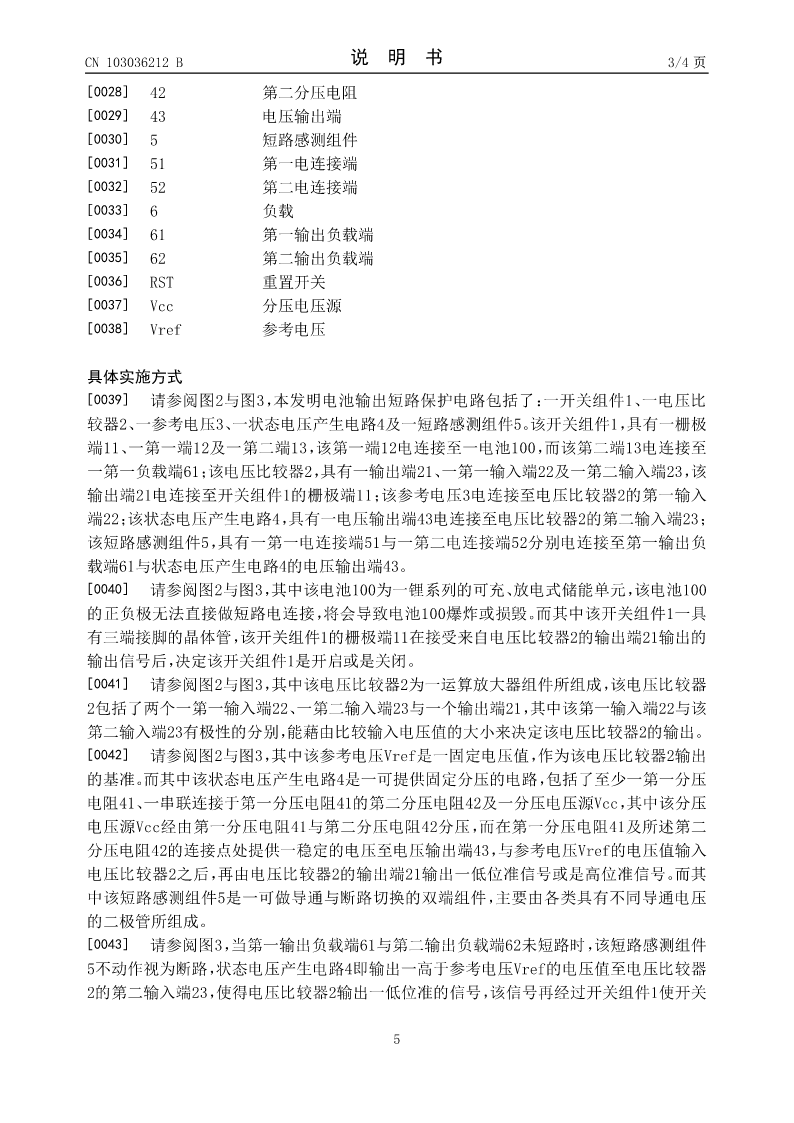

1.一种电池输出短路保护电路，其特征在于，所述的电池输出短路保护电路包括有：
一开关组件，具有一栅极端、一第一端及一第二端，所述第一端电连接至一电池，而所
述第二端电连接至一第一输出负载端，一第二输出负载端与所述电池的另一端连接；
一电压比较器，具有一输出端、一第一输入端及一第二输入端，所述输出端电连接至所
述开关组件的所述栅极端；
一参考电压，电连接至所述电压比较器的所述第一输入端；
一状态电压产生电路，具有一电压输出端电连接至所述电压比较器的所述第二输入
端；
一短路感测组件，具有一第一电连接端、一第二电连接端，所述第一电连接端接至所述
第一输出负载端，而所述第二电连接端接至所述状态电压产生电路的所述电压输出端；
其中当所述第一输出负载端及所述第二输出负载端之间接上一负载时，所述短路感测
组件断路，此时所述状态电压产生电路将输出一高于所述参考电压的电压值，使所述电压
比较器输出一低准位信号，所述开关组件随即关闭；
其中当所述第一输出负载端及所述第二输出负载端之间短路时，所述短路感测组件导
通，此时所述状态电压产生电路将输出一低于所述参考电压的电压值，使所述电压比较器
输出一高准位信号，所述开关组件随即开启。
2.如权利要求1所述的电池输出短路保护电路，其特征在于，所述电池为一锂系列的可
充、放电式储能单元。
3.如权利要求1所述的电池输出短路保护电路，其特征在于，所述参考电压提供一固定
电压值，作为所述电压比较器输出的基准。
4.如权利要求1所述的电池输出短路保护电路，其特征在于，所述状态电压产生电路包
括一第一分压电阻、一串联连接于所述第一分压电阻的第二分压电阻以及一分压电压源，
其中所述分压电压源经由所述第一分压电阻及所述第二分压电阻分压，而在所述第一分压
电阻及所述第二分压电阻的连接点处提供一稳定的电压至所述电压输出端。
5.如权利要求1所述的电池输出短路保护电路，其特征在于，所述短路感测组件是一二
极管。
6.如权利要求1所述的电池输出短路保护电路，其特征在于，所述短路感测组件是一导
线。
7.如权利要求1所述的电池输出短路保护电路，其特征在于，所述开关组件的所述第一
端与所述第二端之间跨接一重置开关。

2

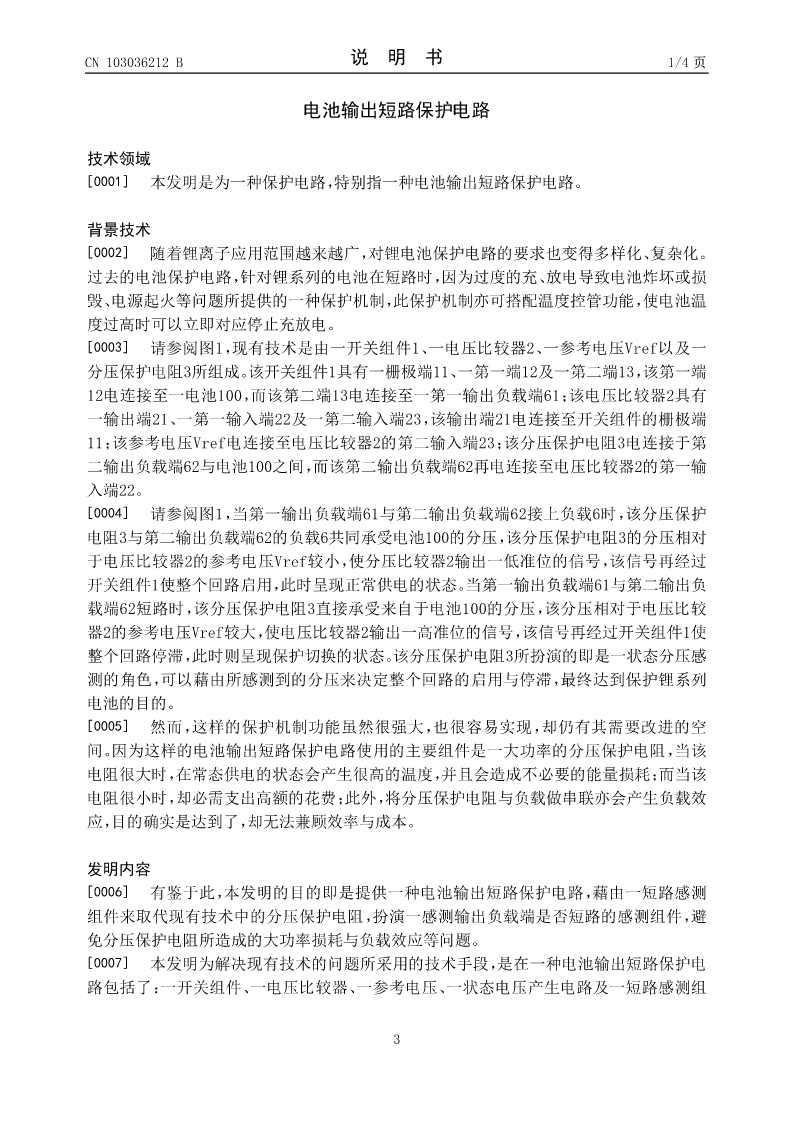

CN103036212B说明书1/4页

电池输出短路保护电路

技术领域
[0001]本发明是为一种保护电路，特别指一种电池输出短路保护电路。

背景技术
[0002]随着锂离子应用范围越来越广，对锂电池保护电路的要求也变得多样化、复杂化。
过去的电池保护电路，针对锂系列的电池在短路时，因为过度的充、放电导致电池炸坏或损
毁、电源起火等问题所提供的一种保护机制，此保护机制亦可搭配温度控管功能，使电池温
度过高时可以立即对应停止充放电。
[0003]请参阅图1，现有技术是由一开关组件1、一电压比较器2、一参考电压Vref以及一

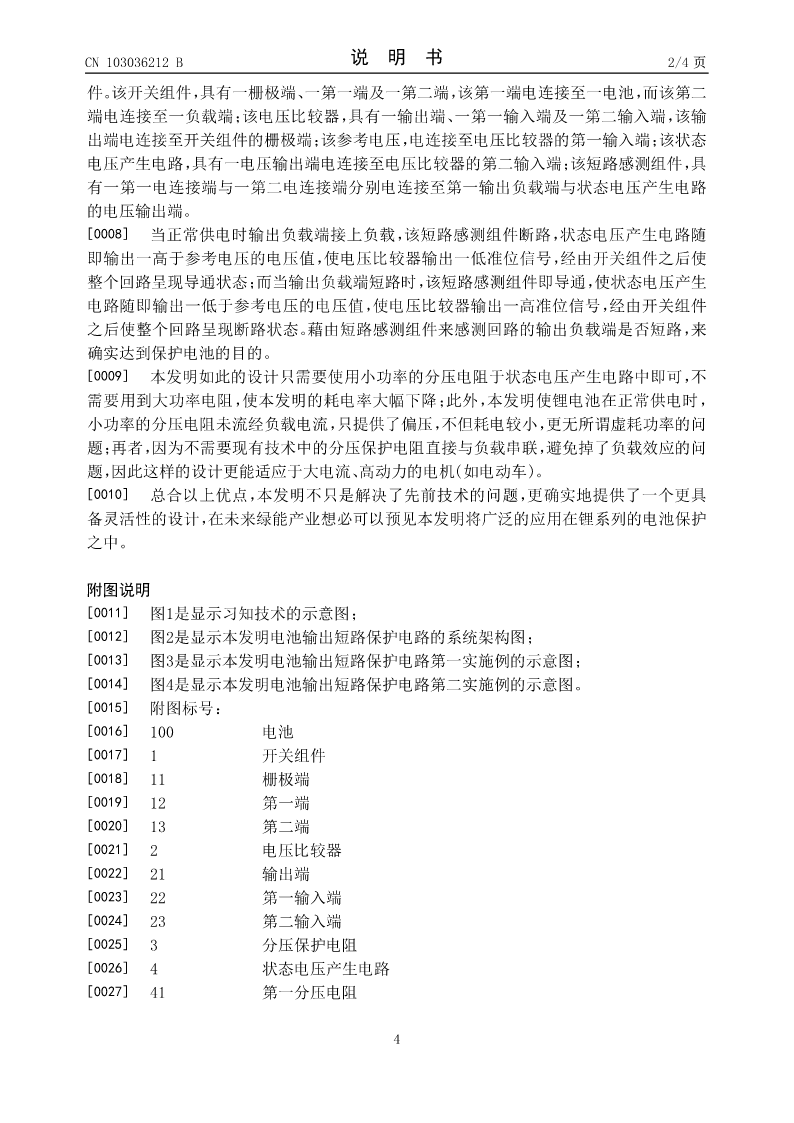

分压保护电阻3所组成。该开关组件1具有一栅极端11、一第一端12及一第二端13，该
