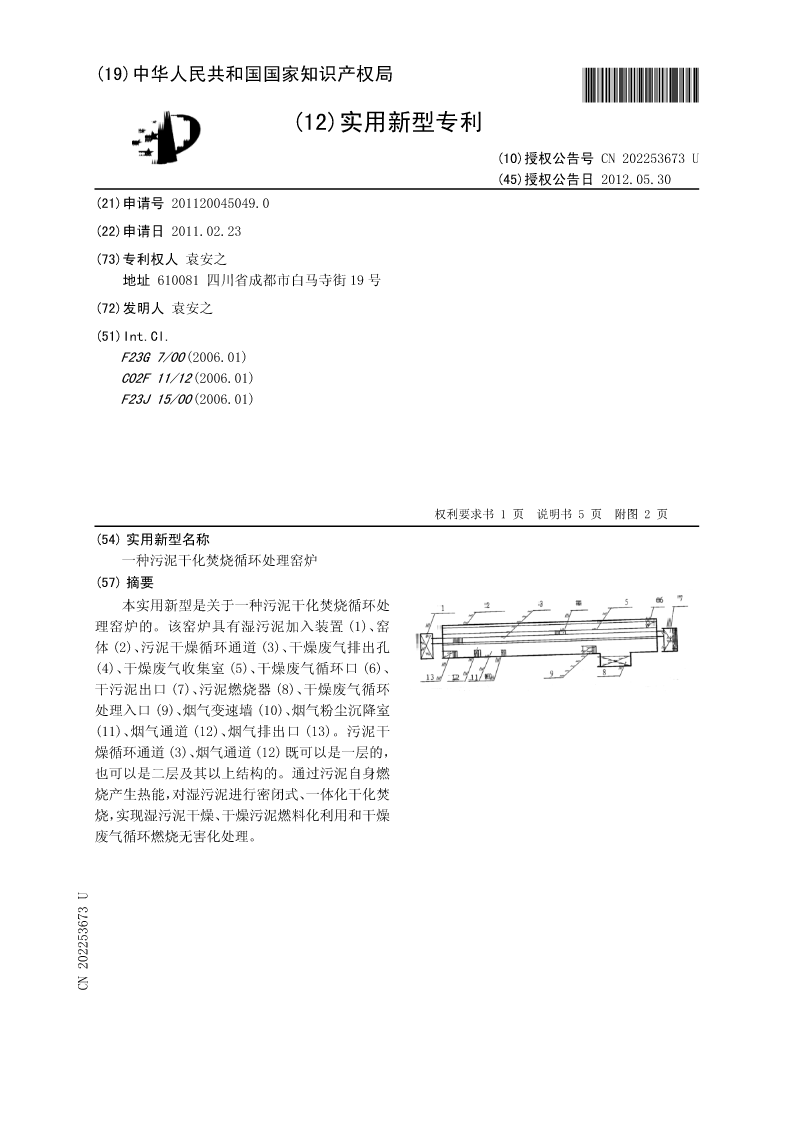

(19)中华人民共和国国家知识产权局*CN202253673U*
(12)实用新型专利

(10)授权公告号CN202253673U
(45)授权公告日2012.05.30
(21)申请号201120045049.0
(22)申请日2011.02.23
(73)专利权人袁安之
地址610081四川省成都市白马寺街19号
(72)发明人袁安之
(51)Int.Cl.
F23G7/00(2006.01)
C02F11/12(2006.01)
F23J15/00(2006.01)

权利要求书权利要求书1页1页说明书说明书55页页附图附图22页
(54)实用新型名称
一种污泥干化焚烧循环处理窑炉
(57)摘要
本实用新型是关于一种污泥干化焚烧循环处
理窑炉的。该窑炉具有湿污泥加入装置(1)、窑
体(2)、污泥干燥循环通道(3)、干燥废气排出孔
(4)、干燥废气收集室(5)、干燥废气循环口(6)、
干污泥出口(7)、污泥燃烧器(8)、干燥废气循环
处理入口(9)、烟气变速墙(10)、烟气粉尘沉降室
(11)、烟气通道(12)、烟气排出口(13)。污泥干
燥循环通道(3)、烟气通道(12)既可以是一层的，
也可以是二层及其以上结构的。通过污泥自身燃
烧产生热能，对湿污泥进行密闭式、一体化干化焚
烧，实现湿污泥干燥、干燥污泥燃料化利用和干燥
废气循环燃烧无害化处理。
CN205367U

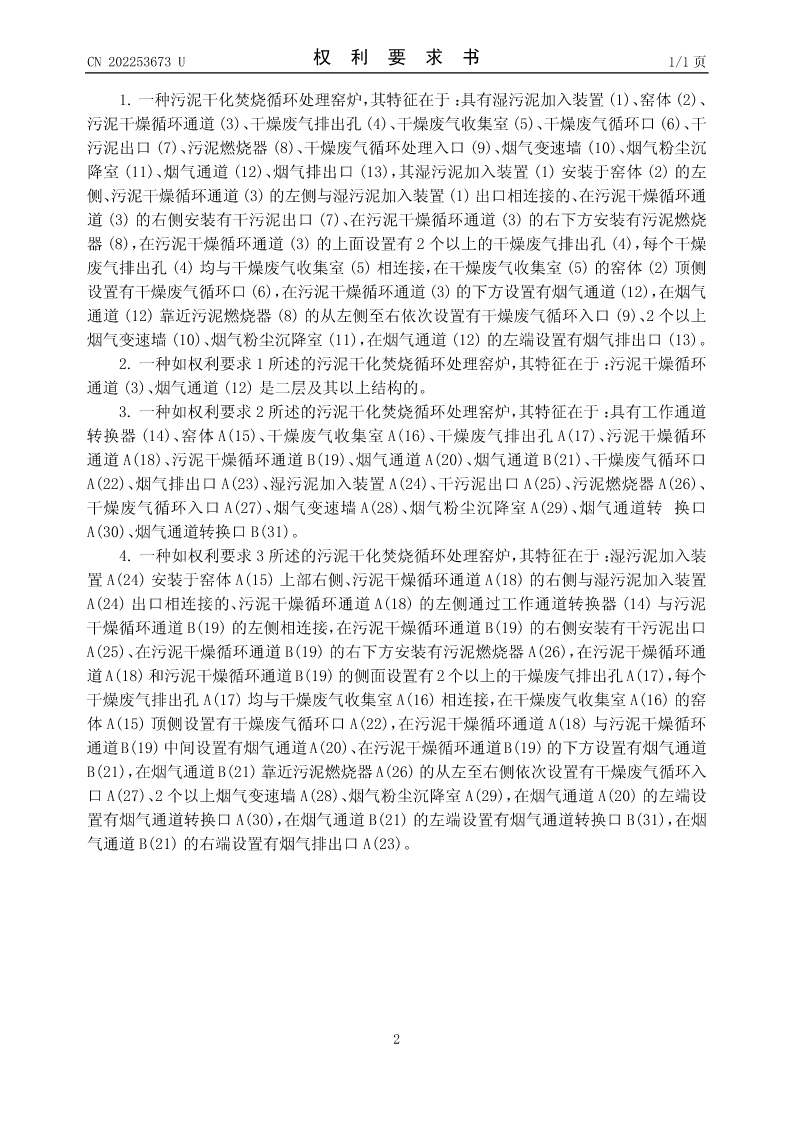

CN202253673U权利要求书1/1页

1.一种污泥干化焚烧循环处理窑炉，其特征在于：具有湿污泥加入装置(1)、窑体(2)、
污泥干燥循环通道(3)、干燥废气排出孔(4)、干燥废气收集室(5)、干燥废气循环口(6)、干
污泥出口(7)、污泥燃烧器(8)、干燥废气循环处理入口(9)、烟气变速墙(10)、烟气粉尘沉
降室(11)、烟气通道(12)、烟气排出口(13)，其湿污泥加入装置(1)安装于窑体(2)的左
侧、污泥干燥循环通道(3)的左侧与湿污泥加入装置(1)出口相连接的、在污泥干燥循环通
道(3)的右侧安装有干污泥出口(7)、在污泥干燥循环通道(3)的右下方安装有污泥燃烧
器(8)，在污泥干燥循环通道(3)的上面设置有2个以上的干燥废气排出孔(4)，每个干燥
废气排出孔(4)均与干燥废气收集室(5)相连接，在干燥废气收集室(5)的窑体(2)顶侧
设置有干燥废气循环口(6)，在污泥干燥循环通道(3)的下方设置有烟气通道(12)，在烟气
通道(12)靠近污泥燃烧器(8)的从左侧至右依次设置有干燥废气循环入口(9)、2个以上
烟气变速墙(10)、烟气粉尘沉降室(11)，在烟气通道(12)的左端设置有烟气排出口(13)。
2.一种如权利要求1所述的污泥干化焚烧循环处理窑炉，其特征在于：污泥干燥循环
通道(3)、烟气通道(12)是二层及其以上结构的。
3.一种如权利要求2所述的污泥干化焚烧循环处理窑炉，其特征在于：具有工作通道
转换器(14)、窑体A(15)、干燥废气收集室A(16)、干燥废气排出孔A(17)、污泥干燥循环
通道A(18)、污泥干燥循环通道B(19)、烟气通道A(20)、烟气通道B(21)、干燥废气循环口
A(22)、烟气排出口A(23)、湿污泥加入装置A(24)、干污泥出口A(25)、污泥燃烧器A(26)、
干燥废气循环入口A(27)、烟气变速墙A(28)、烟气粉尘沉降室A(29)、烟气通道转换口
A(30)、烟气通道转换口B(31)。
4.一种如权利要求3所述的污泥干化焚烧循环处理窑炉，其特征在于：湿污泥加入装
置A(24)安装于窑体A(15)上部右侧、污泥干燥循环通道A(18)的右侧与湿污泥加入装置
A(24)出口相连接的、污泥干燥循环通道A(18)的左侧通过工作通道转换器(14)与污泥
干燥循环通道B(19)的左侧相连接，在污泥干燥循环通道B(19)的右侧安装有干污泥出口
A(25)、在污泥干燥循环通道B(19)的右下方安装有污泥燃烧器A(26)，在污泥干燥循环通
道A(18)和污泥干燥循环通道B(19)的侧面设置有2个以上的干燥废气排出孔A(17)，每个
干燥废气排出孔A(17)均与干燥废气收集室A(16)相连接，在干燥废气收集室A(16)的窑
体A(15)顶侧设置有干燥废气循环口A(22)，在污泥干燥循环通道A(18)与污泥干燥循环
通道B(19)中间设置有烟气通道A(20)、在污泥干燥循环通道B(19)的下方设置有烟气通道
B(21)，在烟气通道B(21)靠近污泥燃烧器A(26)的从左至右侧依次设置有干燥废气循环入
口A(27)、2个以上烟气变速墙A(28)、烟气粉尘沉降室A(29)，在烟气通道A(20)的左端设
置有烟气通道转换口A(30)，在烟气通道B(21)的左端设置有烟气通道转换口B(31)，在烟
气通道B(21)的
