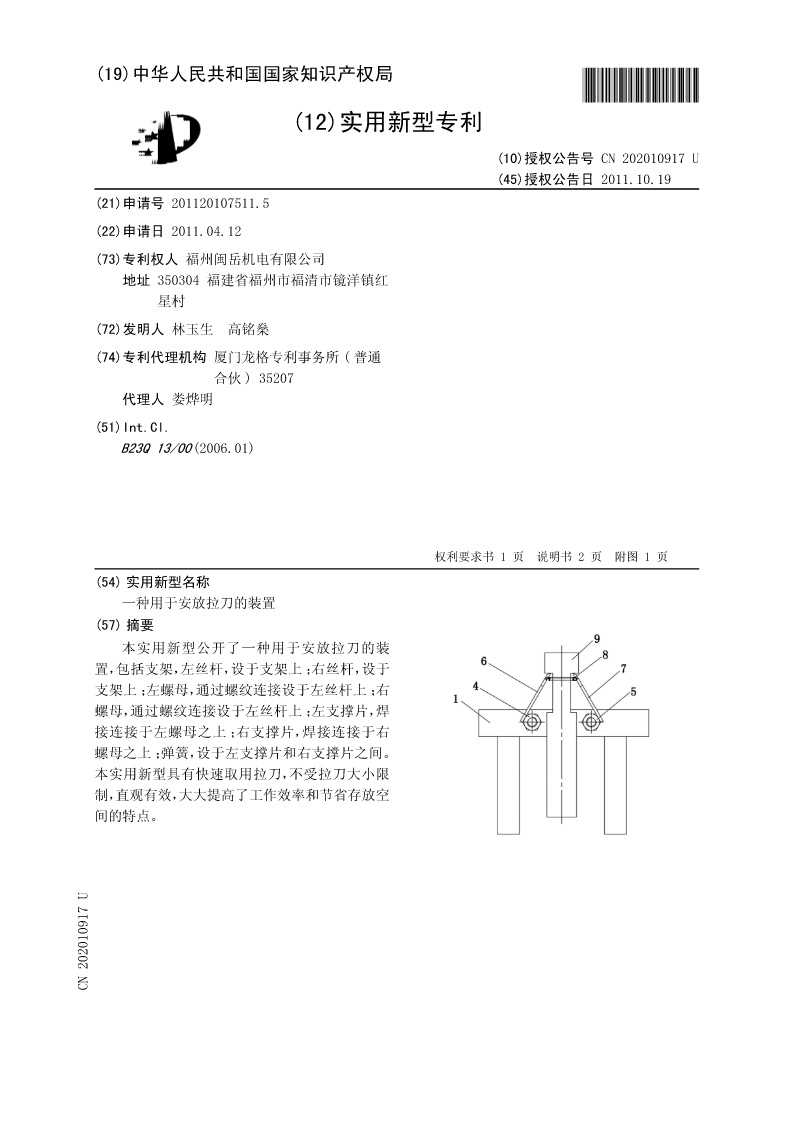

(19)中华人民共和国国家知识产权局*CN202010917U*
(12)实用新型专利

(10)授权公告号CN202010917U
(45)授权公告日2011.10.19
(21)申请号201120107511.5
(22)申请日2011.04.12
(73)专利权人福州闽岳机电有限公司
地址350304福建省福州市福清市镜洋镇红
星村
(72)发明人林玉生高铭燊
(74)专利代理机构厦门龙格专利事务所(普通
合伙)35207
代理人娄烨明
(51)Int.Cl.
B23Q13/00(2006.01)


权利要求书1页说明书2页附图1页
(54)实用新型名称
一种用于安放拉刀的装置
(57)摘要
本实用新型公开了一种用于安放拉刀的装
置,包括支架,左丝杆,设于支架上;右丝杆,设于
支架上;左螺母,通过螺纹连接设于左丝杆上;右
螺母,通过螺纹连接设于左丝杆上;左支撑片,焊
接连接于左螺母之上;右支撑片,焊接连接于右
螺母之上;弹簧,设于左支撑片和右支撑片之间。
本实用新型具有快速取用拉刀,不受拉刀大小限
制,直观有效,大大提高了工作效率和节省存放空
间的特点。
CN20197U

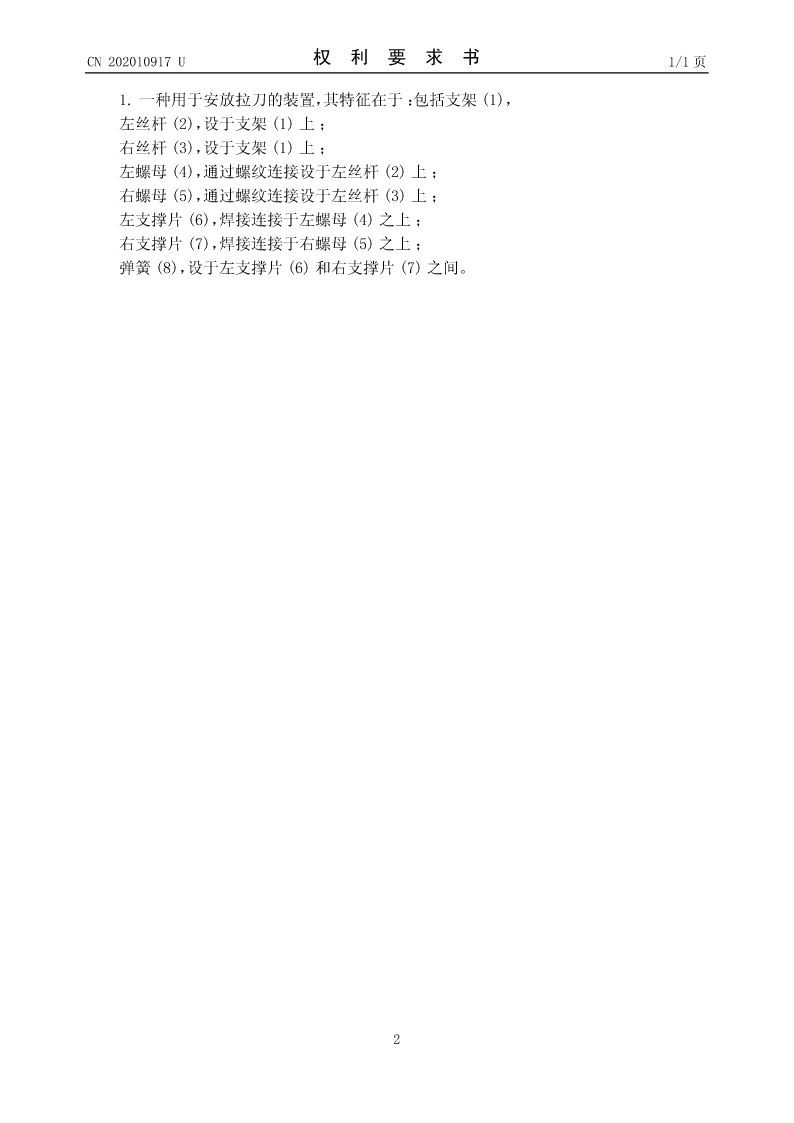

CCNN220201091702010921U权利要求书1/1页

1.一种用于安放拉刀的装置,其特征在于:包括支架(1),
左丝杆(2),设于支架(1)上;
右丝杆(3),设于支架(1)上;
左螺母(4),通过螺纹连接设于左丝杆(2)上;
右螺母(5),通过螺纹连接设于左丝杆(3)上;
左支撑片(6),焊接连接于左螺母(4)之上;
右支撑片(7),焊接连接于右螺母(5)之上;
弹簧(8),设于左支撑片(6)和右支撑片(7)之间。


2

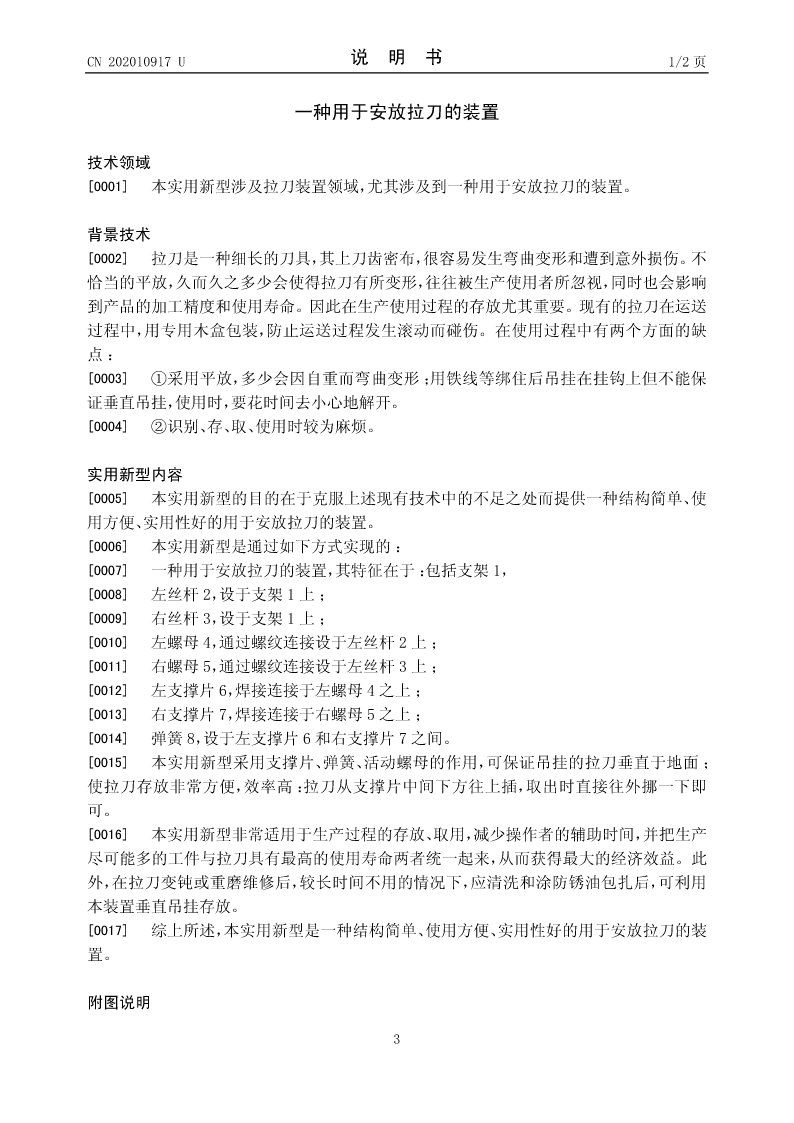

CCNN220201091702010921U说明书1/2页

一种用于安放拉刀的装置

技术领域
[0001]本实用新型涉及拉刀装置领域,尤其涉及到一种用于安放拉刀的装置。

背景技术
[0002]拉刀是一种细长的刀具,其上刀齿密布,很容易发生弯曲变形和遭到意外损伤。不
恰当的平放,久而久之多少会使得拉刀有所变形,往往被生产使用者所忽视,同时也会影响
到产品的加工精度和使用寿命。因此在生产使用过程的存放尤其重要。现有的拉刀在运送
过程中,用专用木盒包装,防止运送过程发生滚动而碰伤。在使用过程中有两个方面的缺
点:
[0003]①采用平放,多少会因自重而弯曲变形;用铁线等绑住后吊挂在挂钩上但不能保
证垂直吊挂,使用时,要花时间去小心地解开。
[0004]②识别、存、取、使用时较为麻烦。

实用新型内容
[0005]本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、使
用方便、实用性好的用于安放拉刀的装置。
[0006]本实用新型是通过如下方式实现的:
[0007]一种用于安放拉刀的装置,其特征在于:包括支架1,
[0008]左丝杆2,设于支架1上;
[0009]右丝杆3,设于支架1上;
[0010]左螺母4,通过螺纹连接设于左丝杆2上;
[0011]右螺母5,通过螺纹连接设于左丝杆3上;
[0012]左支撑片6,焊接连接于左螺母4之上;
[0013]右支撑片7,焊接连接于右螺母5之上;
[0014]弹簧8,设于左支撑片6和右支撑片7之间。
[0015]本实用新型采用支撑片、弹簧、活动螺母的作用,可保证吊挂的拉刀垂直于地面;
使拉刀存放非常方便,效率高:拉刀从支撑片中间下方往上插,取出时直接往外挪一下即
可。
[0016]本实用新型非常适用于生产过程的存放、取用,减少操作者的辅助时间,并把生产
尽可能多的工件与拉刀具有最高的使用寿命两者统一起来,从而获得最大的经济效益。此
外,在拉刀变钝或重磨维修后,较长时间不用的情况下,应清洗和涂防锈油包扎后,可利用
本装置垂直吊挂存放。
[0017]综上所述,本实用新型是一种结构简单、使用方便、实用性好的用于安放拉刀的装
置。

附图说明

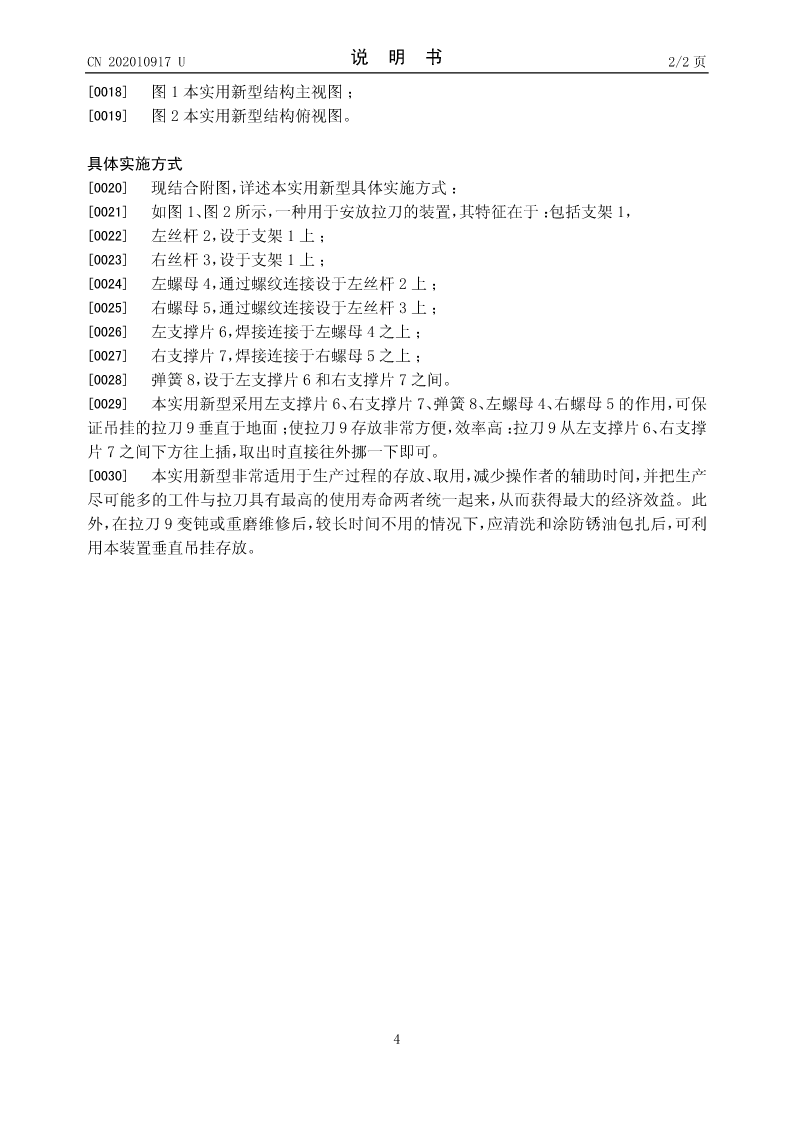

3
CCNN220201091702010921U说明书2/2页

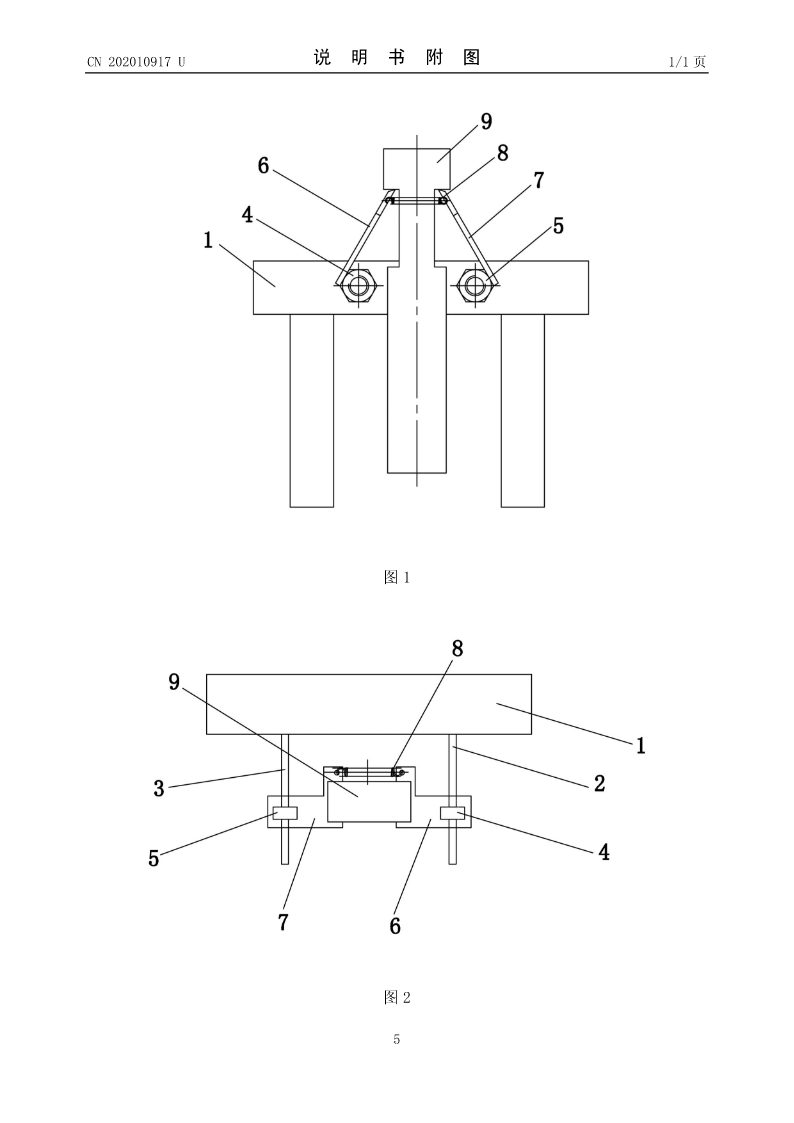

[0018]图1本实用新型结构主视图;
[0019]图2本实用新型结构俯视图。

具体实施方式
[0020]现结合附图,详述本实用新型具体实施方式:
[0021]如图1、图2所示,一种用于安放拉刀的装置,其特征在于:包括支架1,
[0022]左丝杆2,设于支架1上;
[0023]右丝杆3,设于支架1上;
[0024]左螺母4,通过螺纹连接设于左丝杆2上;
[0025]右螺母5,通过螺纹连接设于左丝杆3上;
[0026]左支撑片6,焊接连接于左螺母4之上;
[0027]右支撑片7,焊接连接于右螺母5之上;
[0028]弹簧8,设于左支撑片6和右支撑片7之间。
[0029]本实用新型采用左支撑片6、右支撑片7、弹簧8、左螺母4、右螺母5的作用,可保
证吊挂
